COMBINATION METERS

DI-13

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

Next test requested

BAtXX.X

Estimated present bat-
tery voltage.

Next test requested

rES -X

Seat belt buckle switch
LH status.

1= Buckled
0 = Unbuckled

Next test requested

PA -XX

Hex value port A.

Next test requested

Pb -XX

Hex value port B.

Next test requested

PE -XX

Hex value port E.

Next test requested

PL -XX

Hex value port L.

Next test requested

P6 -XX

Hex value port K.

Next test requested

Pn -XX

Hex value port M.

Next test requested

PP -XX

Hex value port P.

Next test requested

PS -XX

Hex value port S.

Next test requested

Pt -XX

Hex value port T.

Next test requested

Pu -XX

Hex value port U.

Next test requested

P4 -XX

Hex value port V.

Next test requested

Puu -XX

Hex value port W.

Next test requested

A01XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A02XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A03XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A04XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A05XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A06XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A07XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A08XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A09XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A10XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A11XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A12XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A13XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A14XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

A15XXX

A/D port A/D value (non-
ratioed).

0-255

Next test requested

PA0-XX

Hex value representing
state of A/D ports 0-7.

Event

Odometer Display

Description of Test/Data

Notes:

DI-14

COMBINATION METERS

2005 Pathfinder

Next test requested

PA1-XX

Hex value representing
state of A/D ports 0-7.

Next test requested

GAGE

Return to beginning of self-
diagnosis.

Event

Odometer Display

Description of Test/Data

Notes:

COMBINATION METERS

DI-15

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

CONSULT-II Function (METER)

EKS00D6H

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II BASIC OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.
1.

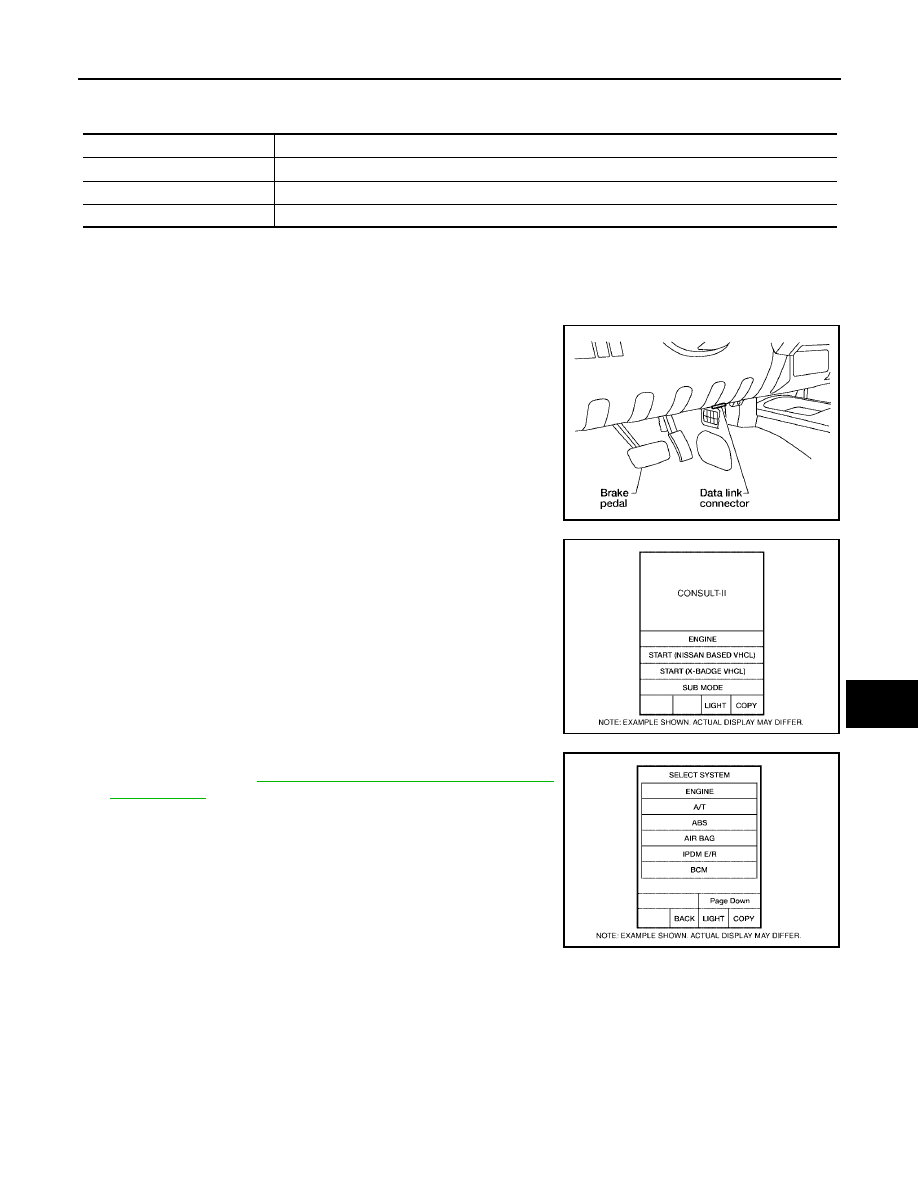

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn igni-
tion switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "METER" on "SELECT SYSTEM" screen. If "METER" is
not indicated, go to

GI-38, "CONSULT-II Data Link Connector

(DLC) Circuit"

.

METER diagnosis mode

Description

SELF-DIAG RESULTS

Displays combination meter self-diagnosis results.

DATA MONITOR

Displays combination meter input/output data in real time.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

BBIA0538E

BCIA0029E

BCIA0030E

DI-16

COMBINATION METERS

2005 Pathfinder

4.

Select "SELF-DIAG RESULTS", "DATA MONITOR" or "CAN
DIAG SUPPORT MNTR".

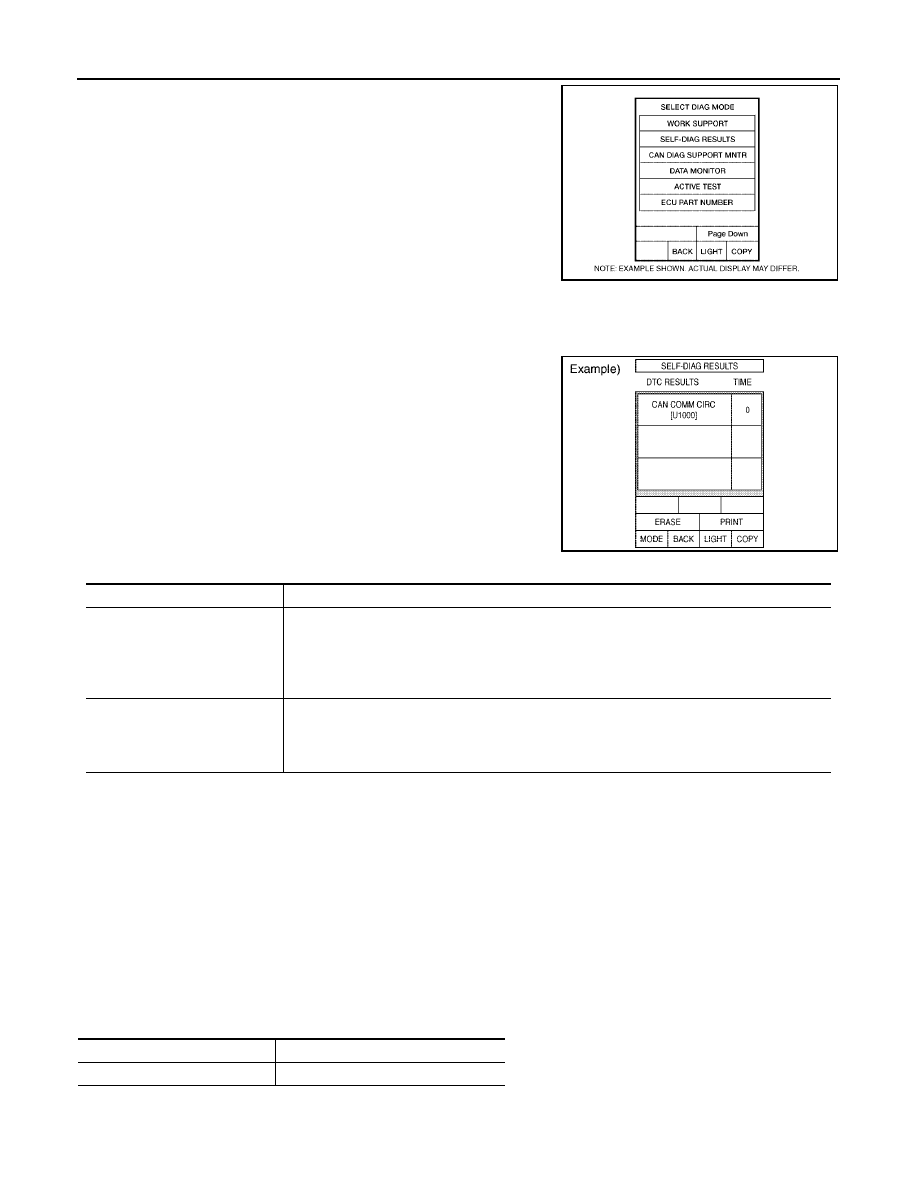

SELF-DIAGNOSTIC RESULTS
Operation Procedure

1.

Touch "SELF-DIAG RESULTS" on "SELECT DIAG MODE" screen.

2.

Self-diagnosis results are displayed.

Display Item List

"TIME" indicates the condition of the self-diagnosis results judged by each signal input.

●

Normal: If the system is presently operating properly, but had a malfunction in the past, the time will indi-
cate "1-63".

●

Malfunction: Soon after detecting malfunctions by self-diagnoses or current malfunction, "0" is indicated.

After the system returns to normal operating condition, every time the ignition switch is cycled (turned to OFF
from ON), a value of one is added to the counter (i.e. "1"

→

"2"

→

"3"···"63"). When the ignition switch is cycled

64 times, the result of the self-diagnoses will be erased. If a malfunction is detected again, "0" will be indi-
cated.

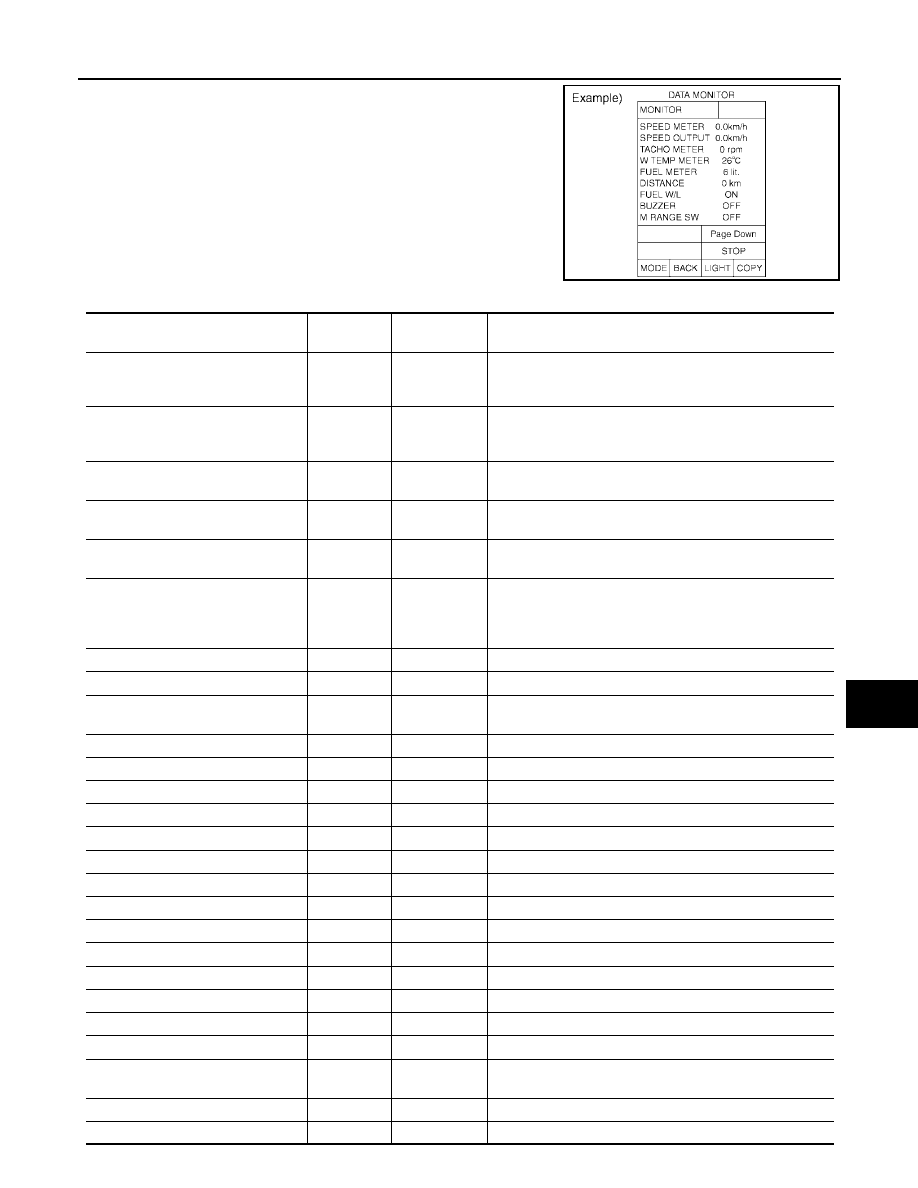

DATA MONITOR
Operation Procedure

1.

Touch "DATA MONITOR" on "SELECT DIAG MODE" screen.

2.

Touch either "MAIN SIGNALS" or "SELECTION FROM MENU" on the "DATA MONITOR" screen.

3.

Touch "START".

BCIA0031E

SKIA4956E

CONSULT-II display

Malfunction

CAN COMM CIRC [U1000]

Malfunction is detected in CAN communication lines.

CAUTION:

Even when there is no malfunction on CAN communication system, malfunction may be
misinterpreted when battery has low voltage (when maintaining 7V-8V for about 2 sec-
onds) or 10A fuse [No. 19, located in the fuse block (J/B)] is removed.

VEHICLE SPEED CIRC [B2205]

Malfunction is detected when an erroneous speed signal is input.

CAUTION:

Even when there is no malfunction on speed signal system, malfunctions may be misin-
terpreted when battery has low voltage (when maintaining 7V-8V for about 2 seconds).

MAIN SIGNALS

Monitors main signals.

SELECTION FROM MENU

Selects and monitors individual signal.

COMBINATION METERS

DI-17

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

4.

When "SELECTION FROM MENU" is selected, touch individual
items to be monitored. When "MAIN SIGNALS" is selected,
main items will be monitored.

5.

Touch "RECORD" while monitoring, then the status of the moni-
tored item can be recorded. To stop recording, touch "STOP".

Display Item List

SKIA4957E

Display item [Unit]

MAIN

SIGNALS

SELECTION

FROM MENU

Contents

SPEED METER [km/h] or [mph]

X

X

This is the angle correction value after the speed signal
from the ABS actuator and electric unit (control unit) is con-
verted into the vehicle speed.

SPEED OUTPUT [km/h] or [mph]

X

X

This is the angle correction value before the speed signal
from the ABS actuator and electric unit (control unit) is con-
verted into the vehicle speed.

TACHO METER [rpm]

X

X

This is the converted value for the engine speed signal from
the ECM.

W TEMP METER [

°

C] or [

°

F]

X

X

This is the converted value for the water temp signal from
the ECM.

FUEL METER [lit.]

X

X

This is the processed value for the signal (resistance value)
from the fuel gauge.

DISTANCE [km]

X

X

This is the calculated value for the speed signal from the
ABS actuator and electric unit (control unit), the signal
(resistance signal) from the fuel gauge and fuel consump-
tion from ECM.

FUEL W/L [ON/OFF]

X

X

Indicates [ON/OFF] condition of low fuel warning lamp.

C-ENG W/L [ON/OFF]

X

Indicates [ON/OFF] condition of malfunction indicator lamp.

AIR PRES W/L [ON/OFF]

X

Indicates [ON/OFF] condition of low tire pressure indicator
lamp.

SEAT BELT W/L [ON/OFF]

X

Indicates [ON/OFF] condition of seat belt warning lamp.

BUZZER [ON/OFF]

X

X

Indicates [ON/OFF] condition of buzzer.

DOOR W/L [ON/OFF]

X

Indicates [ON/OFF] condition of door warning lamp.

HI-BEAM IND [ON/OFF]

X

Indicates [ON/OFF] condition of high beam indicator.

TURN IND [ON/OFF]

X

Indicates [ON/OFF] condition of turn indicator.

OIL W/L [ON/OFF]

X

Indicates [ON/OFF] condition of oil pressure warning lamp.

VDC/TCS IND [ON/OFF]

X

Indicates [ON/OFF] condition of VDC OFF indicator lamp.

ABS W/L [ON/OFF]

X

Indicates [ON/OFF] condition of ABS warning lamp.

SLIP IND [ON/OFF]

X

Indicates [ON/OFF] condition of SLIP indicator lamp.

BRAKE W/L [ON/OFF]

X

Indicates [ON/OFF] condition of brake warning lamp.*

KEY G W/L [ON/OFF]

X

Indicates [ON/OFF] condition of key warning lamp (green).

KEY R W/L [ON/OFF]

X

Indicates [ON/OFF] condition of key warning lamp (red).

KEY KNOB W/L [ON/OFF]

X

Indicates [ON/OFF] condition of key knob warning lamp.

M RANGE SW [ON/OFF]

X

X

Indicates [ON/OFF] condition of manual mode range switch.

NM RANGE SW [ON/OFF]

X

X

Indicates [ON/OFF] condition of except for manual mode
range switch.

AT SFT UP SW [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift-up switch.

AT SFT DWN SW [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift-down switch.

DI-18

COMBINATION METERS

2005 Pathfinder

NOTE:
Any monitored item that does not match the vehicle being diagnosed is deleted from the display automatically.
*: Monitor keeps indicating “OFF” when brake warning lamp is on because of parking brake operation or low
brake fluid level.

O/D OFF SWITCH [ON/OFF]

X

Indicates [ON/OFF] condition of O/D OFF switch.

BRAKE SW [ON/OFF]

X

Indicates [ON/OFF] condition of parking brake switch.

AT-M IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T manual mode indicator.

AT-M GEAR [1, 2, 3, 4, 5]

X

X

Indicates [1, 2, 3, 4, 5] condition of A/T manual mode gear
position.

P RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift P range indicator.

R RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift R range indicator.

N RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift N range indicator.

D RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift D range indicator.

4 RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift 4 range indicator.

3 RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift 3 range indicator.

2 RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift 2 range indicator.

1 RANGE IND [ON/OFF]

X

X

Indicates [ON/OFF] condition of A/T shift 1range indicator.

O/D OFF W/L [ON/OFF]

X

Indicates [ON/OFF] condition of O/D OFF indicator lamp.

CRUISE IND [ON/OFF]

X

Indicates [ON/OFF] condition of CRUISE indicator.

SET IND [ON/OFF]

X

Indicates [ON/OFF] condition of SET indicator.

4WD LOCK SW [ON/OFF]

X

Indicates [ON/OFF] condition of 4WD lock switch.

4WD LOCK IND [ON/OFF]

X

Indicates [ON/OFF] condition of 4WD lock indicator.

4WD W/L [ON/OFF]

X

Indicates [ON/OFF] condition of 4WD warning lamp.

Display item [Unit]

MAIN

SIGNALS

SELECTION

FROM MENU

Contents

COMBINATION METERS

DI-19

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

How to Proceed With Trouble Diagnosis

EKS009NG

1.

Confirm the symptom or customer complaint.

2.

Perform diagnosis according to diagnosis flow. Refer to

DI-19, "Diagnosis Flow"

.

3.

According to the symptom chart, repair or replace the cause of the symptom.

4.

Does the meter operate normally? If so, go to 5. If not, go to 2.

5.

Inspection End.

Diagnosis Flow

EKS009NH

1.

CHECK WARNING INDICATOR ILLUMINATION

1.

Turn ignition switch ON.

2.

Make sure warning indicators (such as malfunction indicator lamp and oil pressure warning indicator) illu-
minate.

Do warning indicators illuminate?

YES

>> GO TO 2.

NO

>> Check ignition power supply system of combination meter. Refer to

DI-20, "Power Supply and

Ground Circuit Inspection"

.

2.

CHECK SELF-DIAGNOSIS OPERATION OF COMBINATION METER

Perform combination meter self-diagnosis. Refer to

DI-11, "SELF-DIAGNOSIS FUNCTION"

.

Does self-diagnosis function operate?

YES

>> GO TO 3.

NO

>> Check combination meter power supply and ground circuit. Refer to

DI-20, "Power Supply and

Ground Circuit Inspection"

.

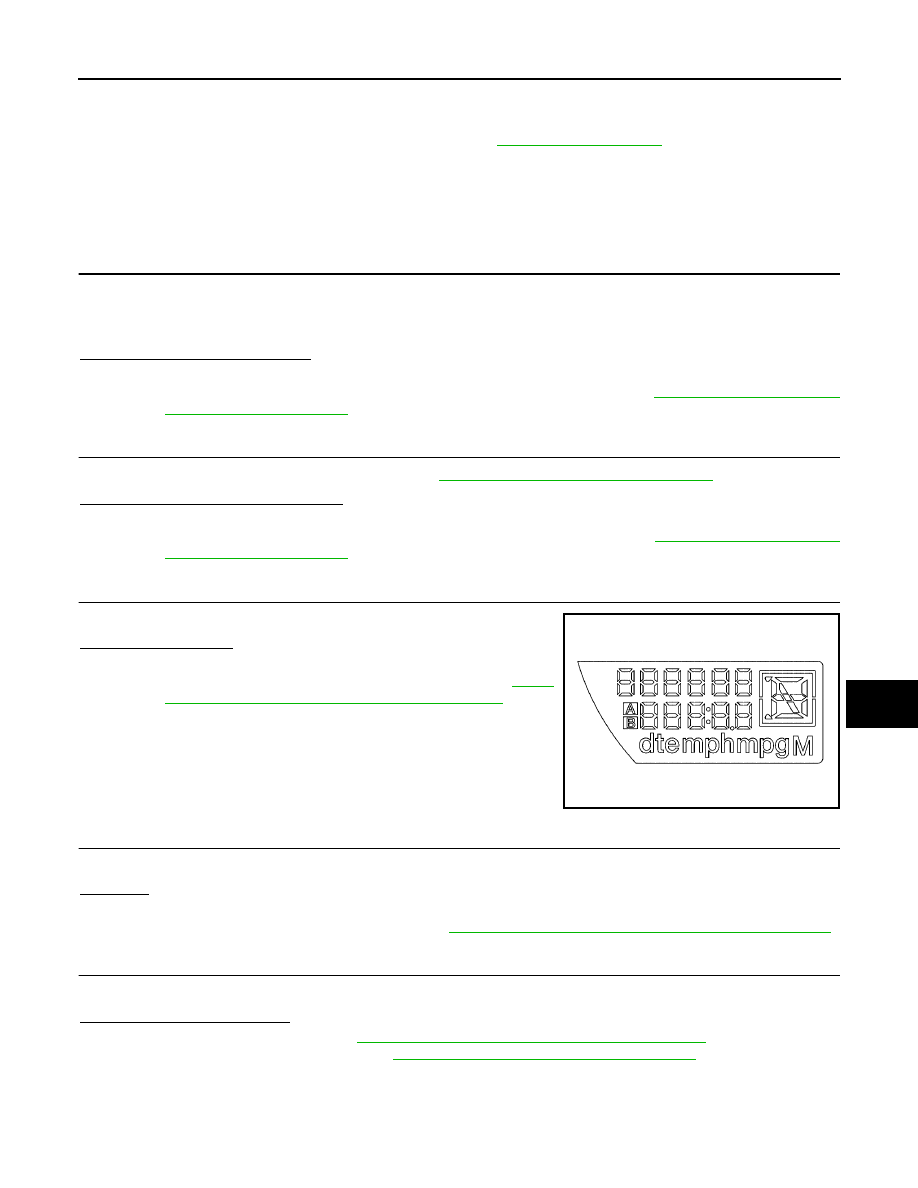

3.

CHECK ODOMETER OPERATION

Check segment display status of odometer.

Is the display normal?

YES

>> GO TO 4.

NO

>> Replace

the

combination

meter.

Refer

to

DI-26,

"Removal and Installation of Combination Meter"

.

4.

CHECK COMBINATION METER CIRCUIT

Check operation of each meter/gauge in self-diagnosis mode.

OK or NG

OK

>> GO TO 5.

NG

>> Replace the combination meter. Refer to

DI-26, "Removal and Installation of Combination Meter"

.

5.

CHECK SELF-DIAGNOSTIC RESULTS OF METER

Select "METER" on CONSULT-II and perform self-diagnosis of meter.

Self-diagnostic results content

CAN COMM CIRC [U1000]>>Refer to

DI-25, "DTC [U1000] CAN Communication Circuit"

.

VEHICLE SPEED CIRC [B2205]>>Refer to

DI-26, "DTC [B2205] Vehicle Speed Circuit"

.

LKIA0581E

DI-20

COMBINATION METERS

2005 Pathfinder

Power Supply and Ground Circuit Inspection

EKS009NI

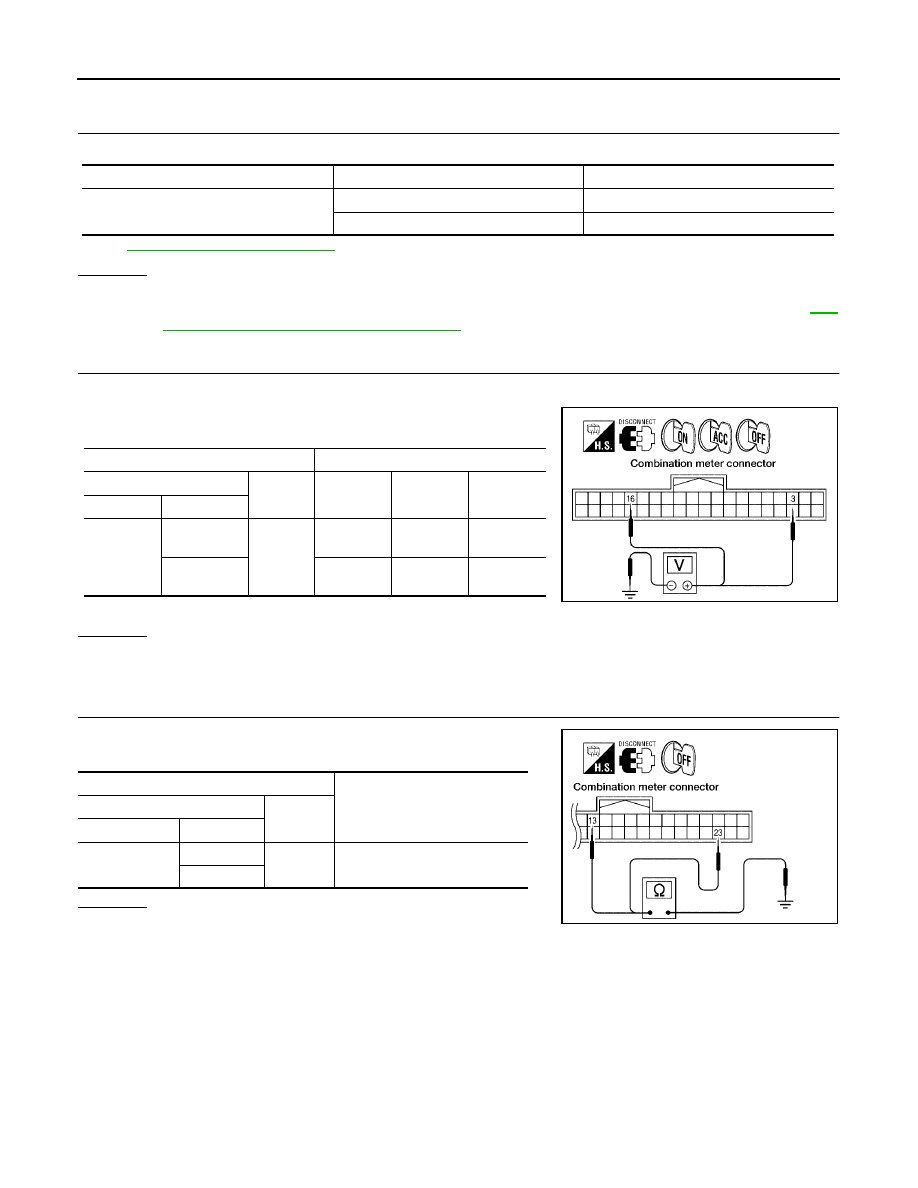

1.

CHECK FUSES

Check for blown combination meter fuses.

Refer to

DI-8, "Wiring Diagram — METER —"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect combination meter connector.

2.

Check voltage between combination meter harness connector
terminals and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check the harness for open between combination meter and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between combination meter harness connector ter-
minals and ground.

OK or NG

OK

>> Inspection End.

NG

>> Repair harness or connector.

Unit

Power source

Fuse No.

Combination meter

Battery

19

Ignition switch ON or START

14

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

M24

3

Ground

Battery
voltage

Battery
voltage

Battery
voltage

16

0V

0V

Battery
voltage

WKIA3279E

Terminals

Continuity

(+)

(–)

Connector

Terminal

M24

13

Ground

Yes

23

WKIA3280E
