Nissan Pathfinder (2005 year). Manual - part 140

WARNING LAMPS

DI-37

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

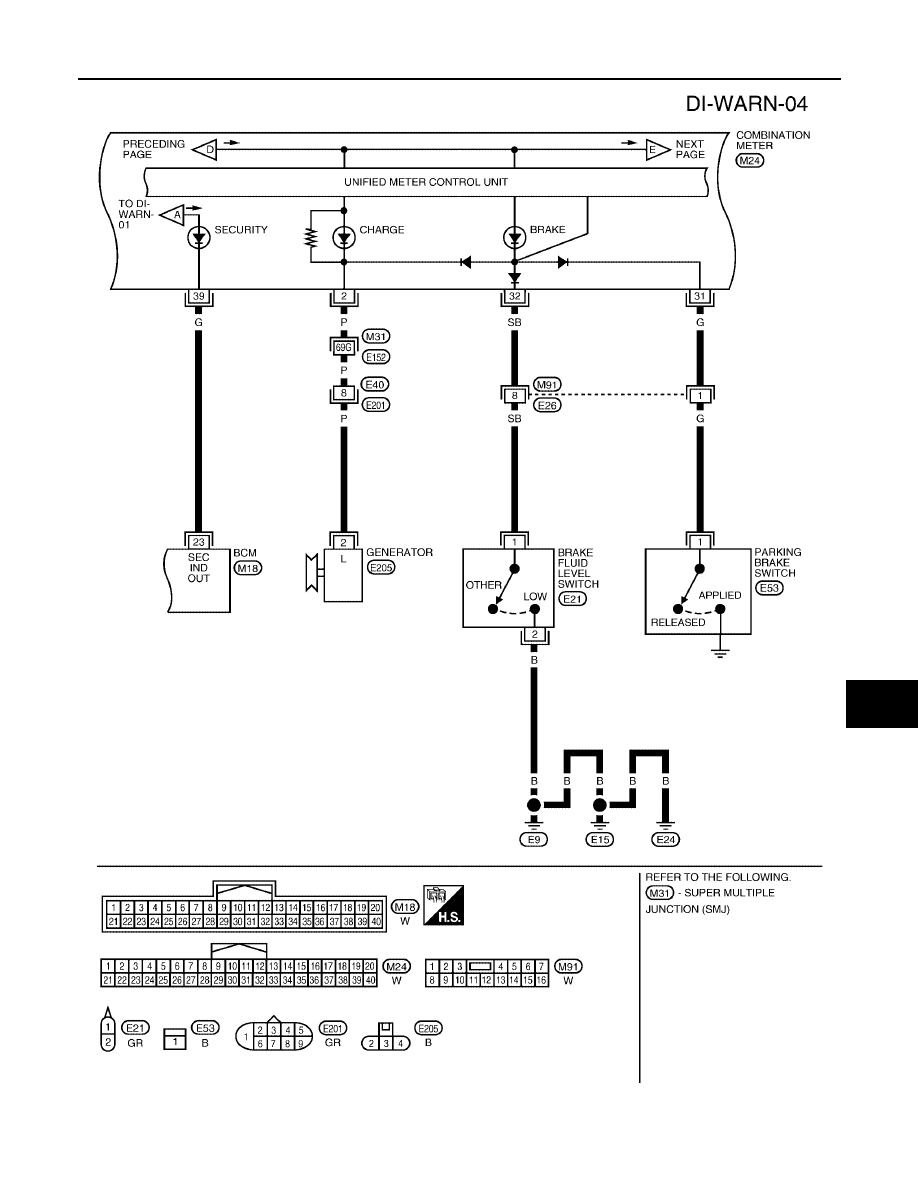

WKWA2054E

DI-38

WARNING LAMPS

2005 Pathfinder

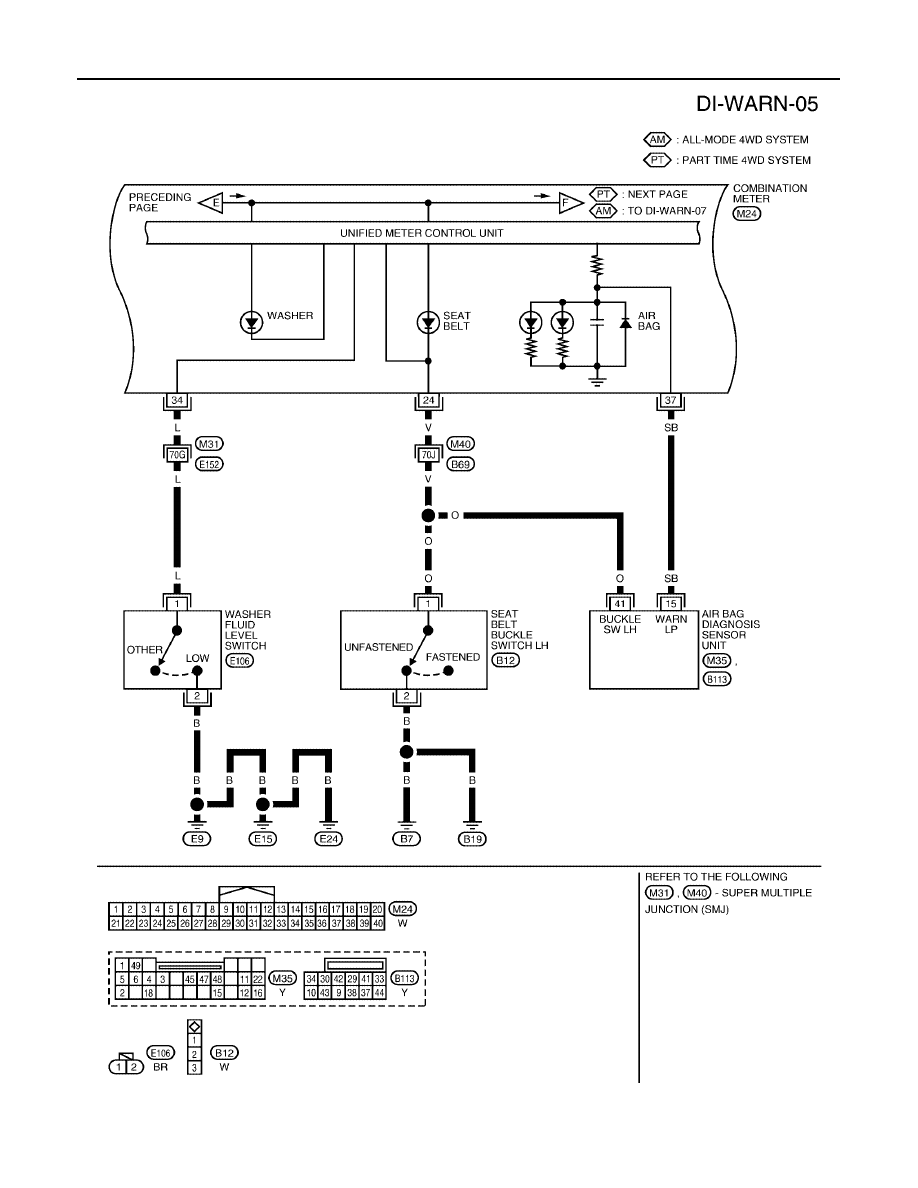

WKWA2055E

WARNING LAMPS

DI-39

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

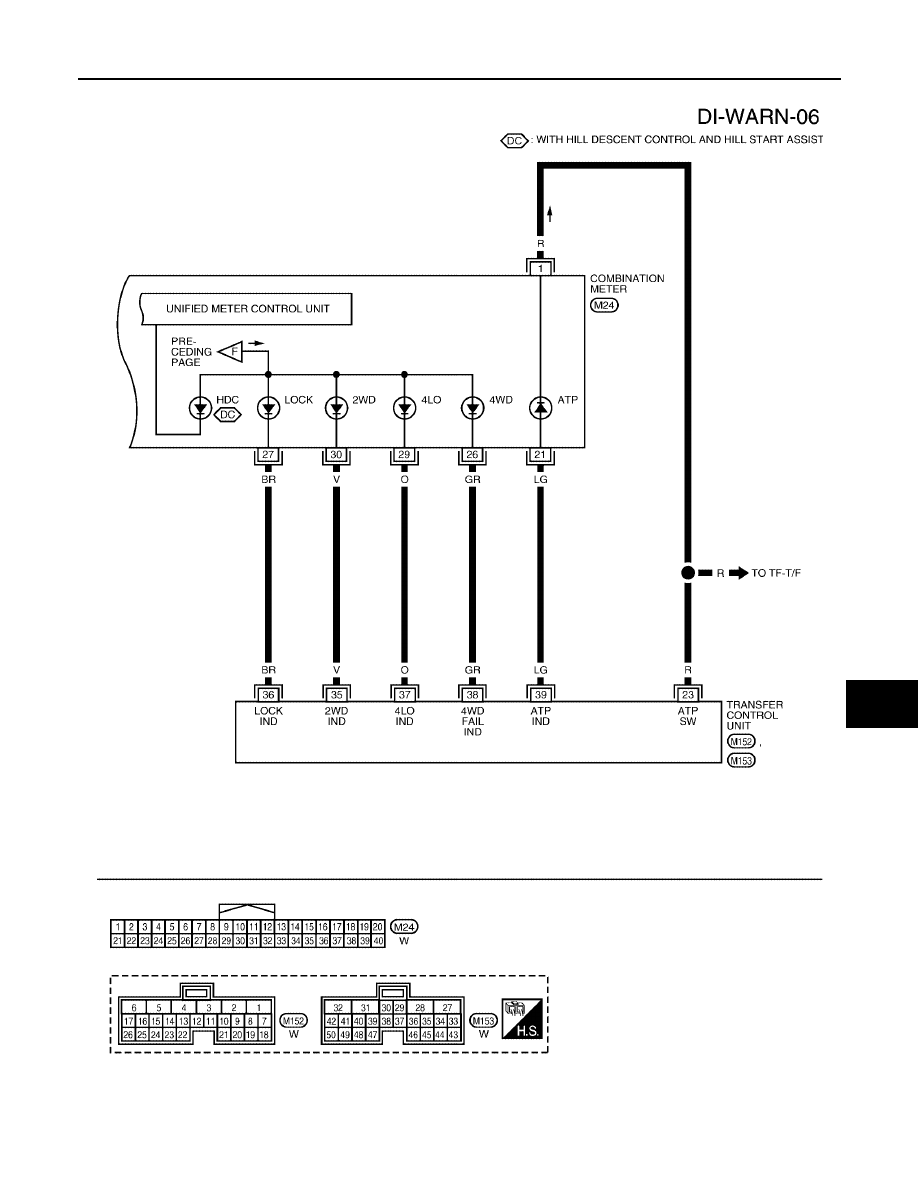

Part Time 4WD Models

WKWA2056E

DI-40

WARNING LAMPS

2005 Pathfinder

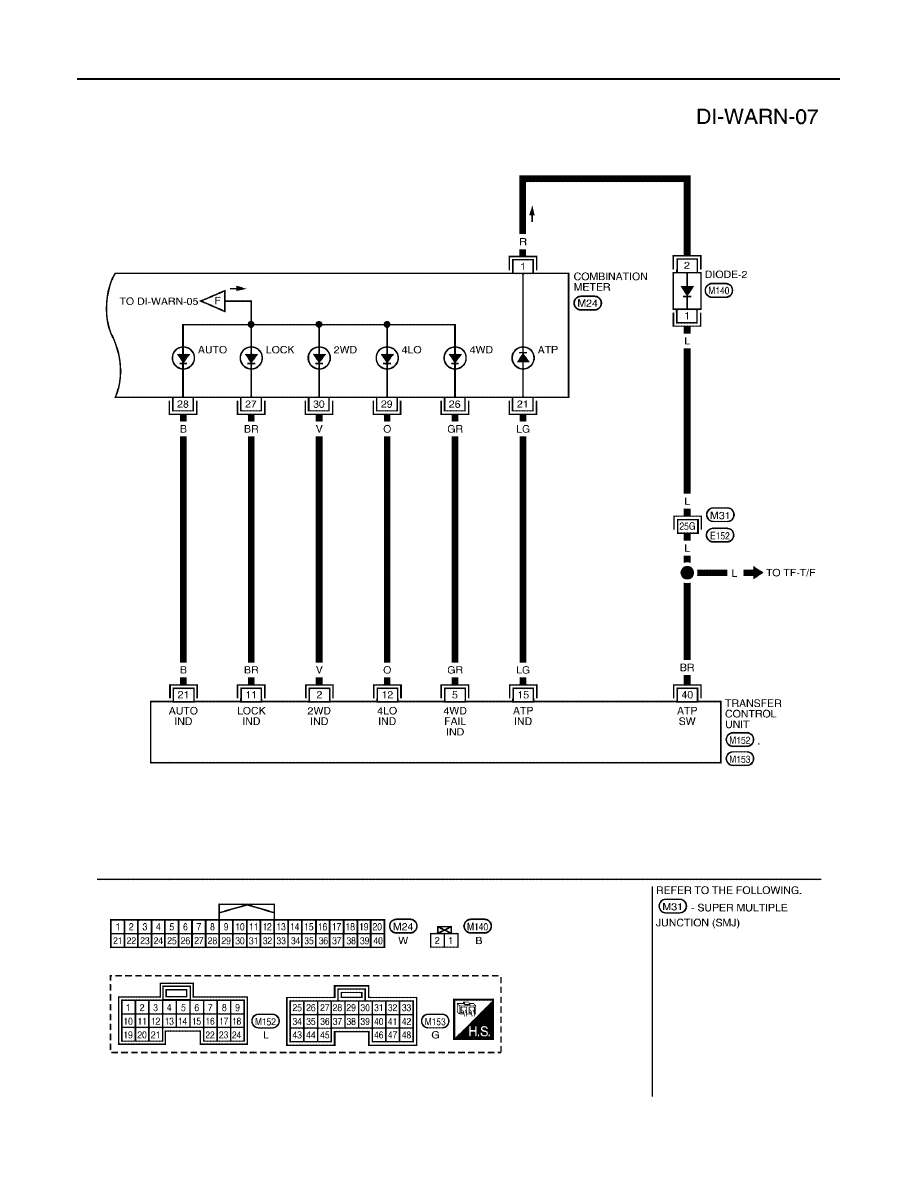

All Mode 4WD Models

WKWA2057E

WARNING LAMPS

DI-41

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

Oil Pressure Warning Lamp Stays Off (Ignition Switch ON)

EKS009NZ

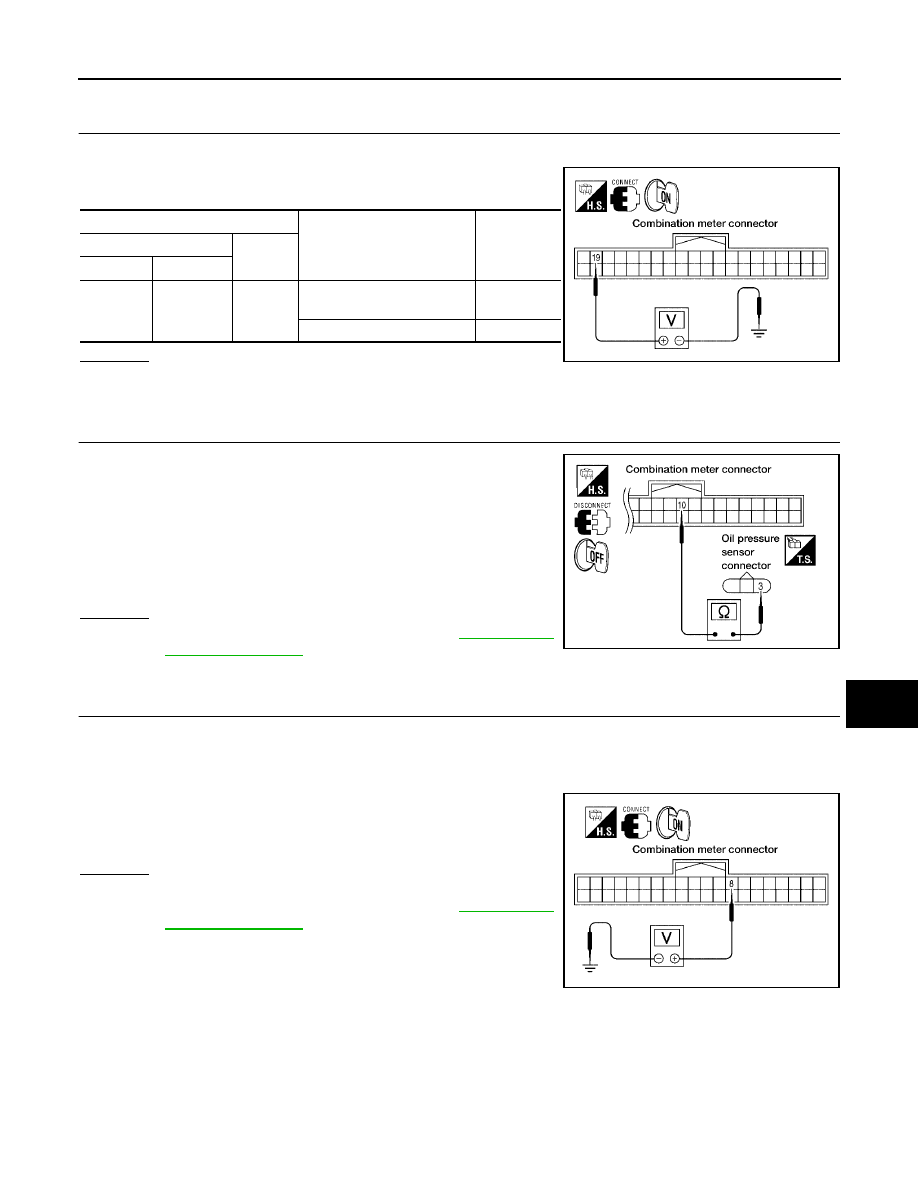

1.

CHECK OIL PRESSURE SENSOR SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between combination meter harness connector
M24 terminal 19 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

2.

CHECK OIL PRESSURE SENSOR GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect combination meter connector M24 and oil pressure
sensor connector F4.

3.

Check continuity between combination meter harness connector
M24 terminal 10 and oil pressure sensor harness connector F4
terminal 3.

OK or NG

OK

>> Replace the combination meter. Refer to

IP-13, "COM-

BINATION METER"

.

NG

>> Repair harness or connector.

3.

CHECK OIL PRESSURE SENSOR REFERENCE VOLTAGE

1.

Turn ignition switch OFF.

2.

Disconnect oil pressure sensor connector F4.

3.

Turn ignition switch ON.

4.

Check voltage between combination meter harness connector
M24 terminal 8 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Replace the combination meter. Refer to

IP-13, "COM-

BINATION METER"

.

Terminals

Condition

Voltage (V)

(+)

(–)

Connector

Terminal

M24

19

Ground

When ignition switch is in ON
position. (Engine stopped)

Yes

Engine running. (Idle speed)

No

WKIA3281E

Continuity should exist.

WKIA3282E

Voltage

: Approx. 5V

WKIA3283E

DI-42

WARNING LAMPS

2005 Pathfinder

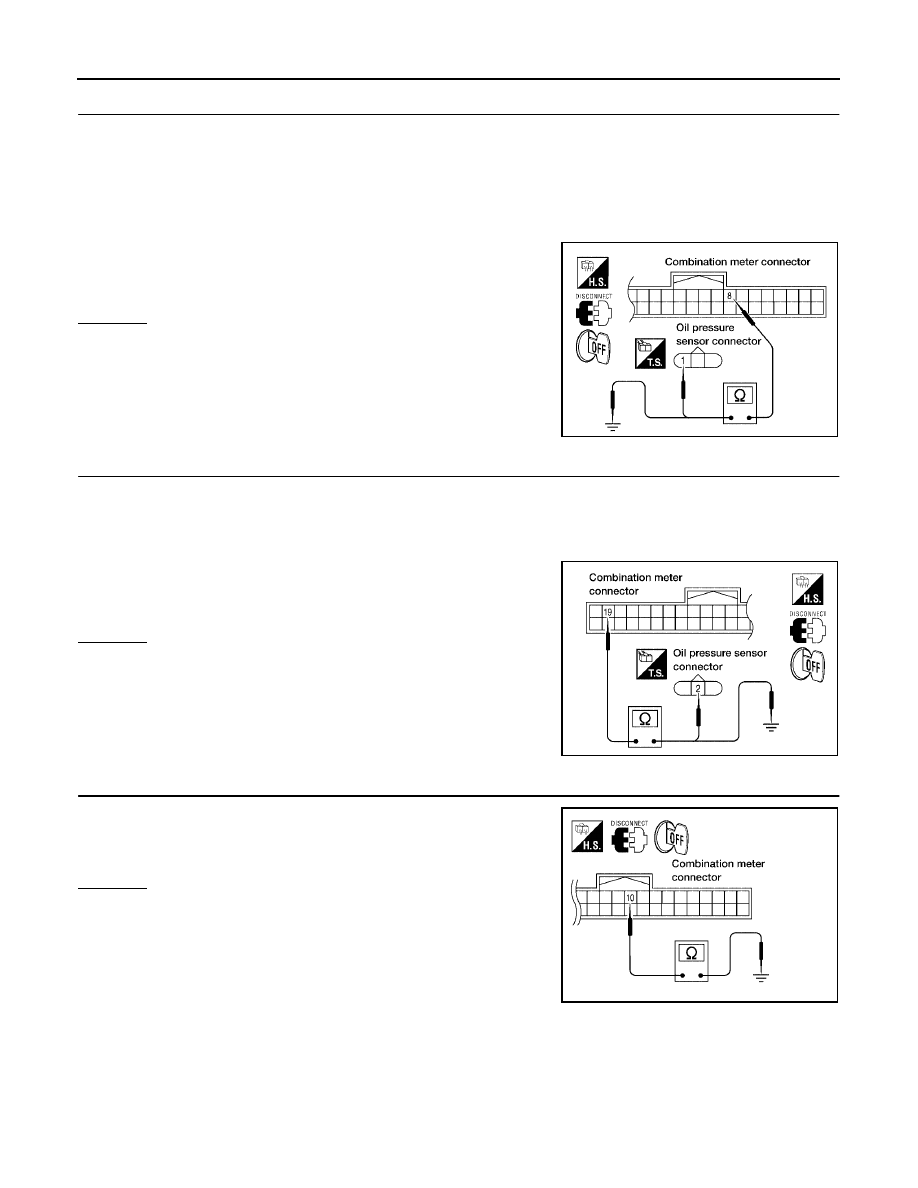

4.

CHECK OIL PRESSURE SENSOR POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect combination meter connector M24.

3.

Check continuity between combination meter harness connector M24 terminal 8 and oil pressure sensor
harness connector F4 terminal 1.

4.

Check continuity between combination meter harness connector
M24 terminal 8 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair harness or connector.

5.

CHECK OIL PRESSURE SENSOR SIGNAL CIRCUIT

1.

Check continuity between combination meter harness connector M24 terminal 19 and oil pressure sensor
harness connector F4 terminal 2.

2.

Check continuity between combination meter harness connector
M24 terminal 19 and ground.

OK or NG

OK

>> GO TO 6.

NG

>> Repair harness or connector.

6.

CHECK OIL PRESSURE SENSOR GROUND CIRCUIT

Check continuity between combination meter harness connector
M24 terminal 10 and ground.

OK or NG

OK

>> Replace oil pressure sensor.

NG

>> Repair harness or connector.

Continuity should exist.

Continuity should not exist.

WKIA3284E

Continuity should exist.

Continuity should not exist.

WKIA3285E

Continuity should not exist.

WKIA3286E

WARNING LAMPS

DI-43

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

Oil Pressure Warning Lamp Does Not Turn Off (Oil Pressure Is Normal)

EKS009O0

NOTE:
For oil pressure inspection, refer to

LU-7, "OIL PRESSURE CHECK"

.

1.

CHECK ENGINE OIL PRESSURE GAUGE OPERATION

Observe operation of engine oil pressure gauge.

Does engine oil pressure gauge function properly?

YES

>> Replace the combination meter. Refer to

IP-13, "COMBINATION METER"

.

NO

>> Go to

DI-21, "Engine Oil Pressure Signal Inspection"

.

DI-44

A/T INDICATOR

2005 Pathfinder

A/T INDICATOR

PFP:24814

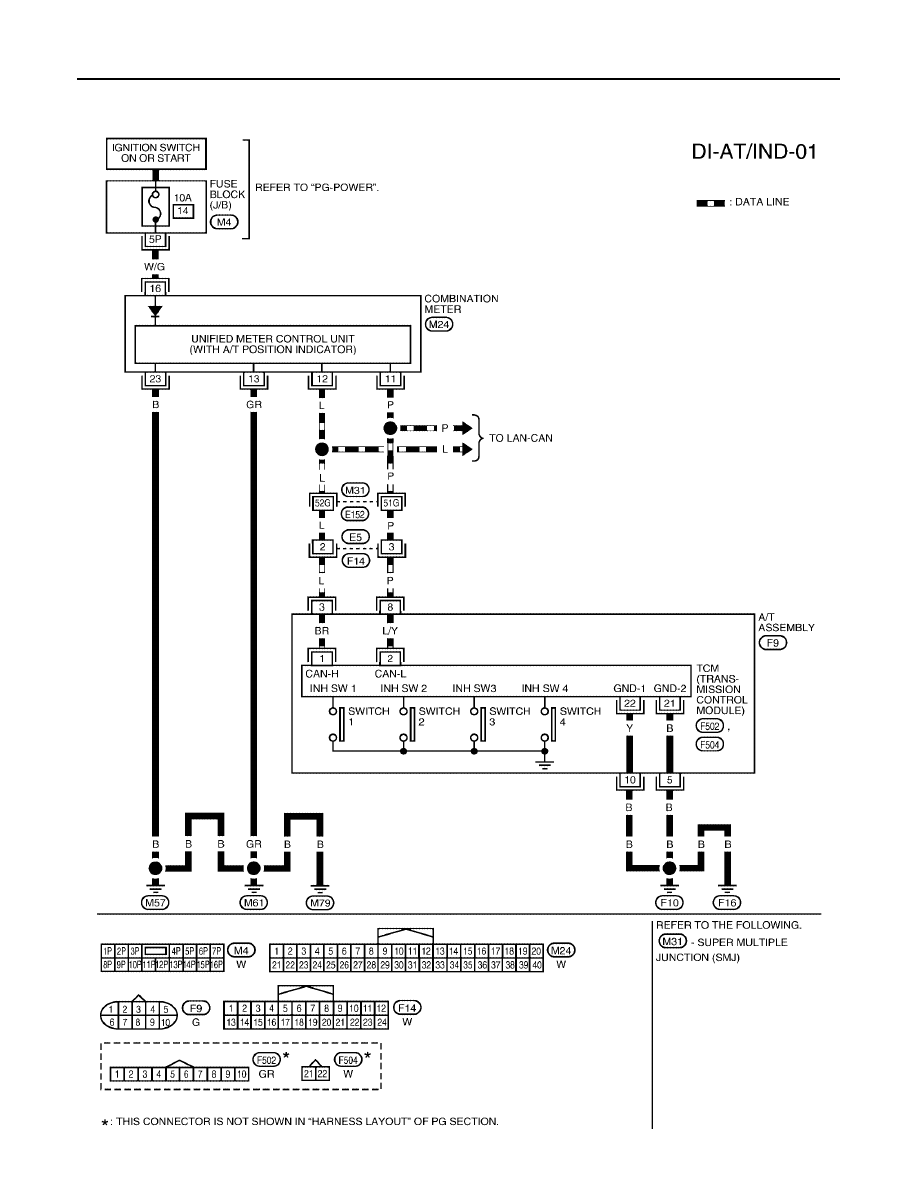

Wiring Diagram — AT/IND —

EKS009O1

WKWA2060E
