FRONT DISC BRAKE

BR-25

C

D

E

G

H

I

J

K

L

M

A

B

BR

2005 Pathfinder

CAUTION:

●

While removing cylinder body never depress brake pedal because piston will pop out.

●

It is not necessary to remove bolts on torque member and brake hose except for disassembly or
replacement of cylinder body. In this case, hang cylinder body with a wire so as not to stretch
brake hose.

●

Do not damage piston boot.

●

Burnish brake contact surface after refinishing or replacing rotors, after replacing pads, or if a soft
pedal occurs at very low mileage. Refer to

BR-28, "BRAKE BURNISHING PROCEDURE"

.

Removal and Installation of Brake Pad

EFS004II

REMOVAL

1.

Remove tires from vehicle using power tool.

2.

Remove lower sliding pin bolt.

3.

Suspend cylinder body with a wire and remove pad and shim from torque member.

INSTALLATION

1.

Push pistons in so that pad is firmly installed and mount cylinder body to torque member.

NOTE:
Using a disc brake piston tool (commercial service tool), etc., makes it easier to push in piston.

CAUTION:

By pushing in piston, brake fluid returns to master cylinder reservoir tank. Watch the level of the
surface of reservoir tank.

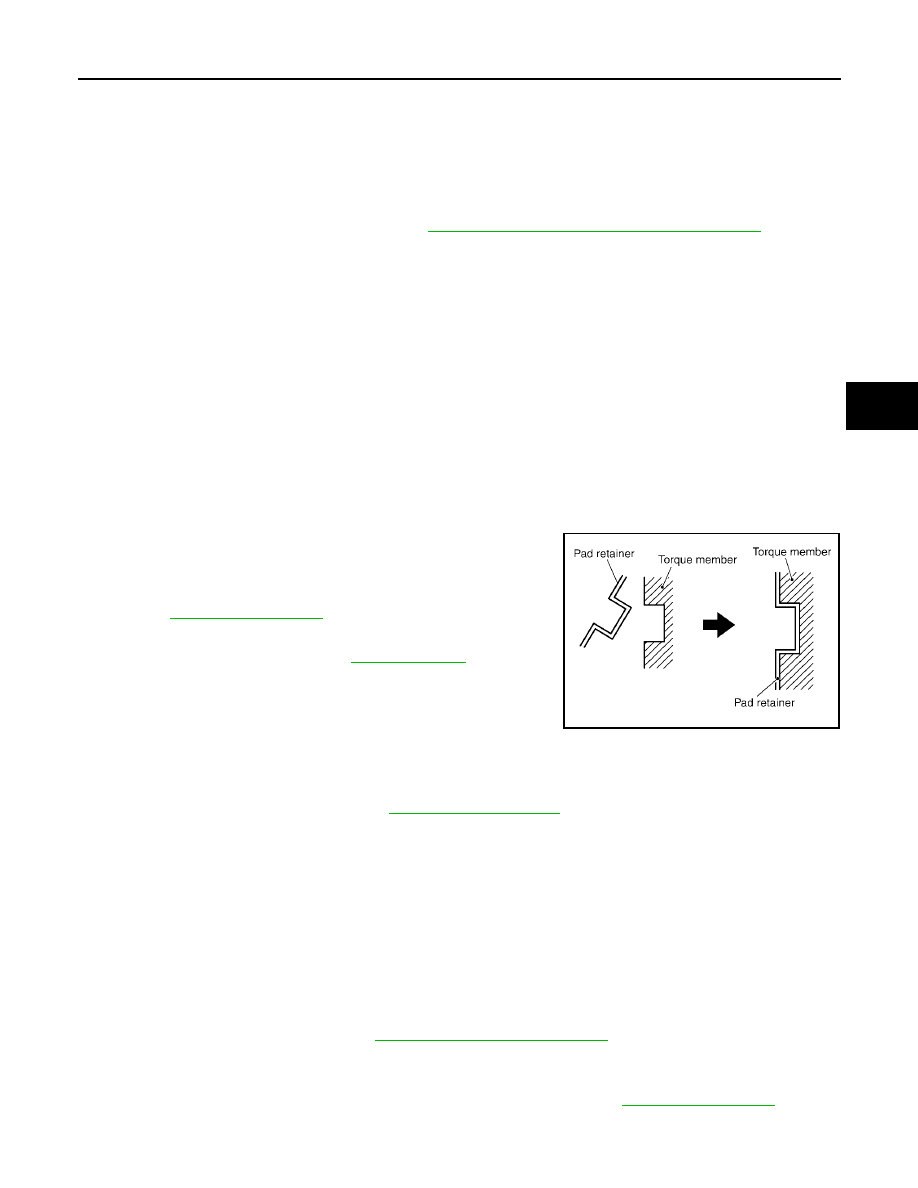

2.

Attach pad retainer to torque member.

CAUTION:

When attaching pad retainer, attach it firmly so that it does
not float up higher than torque member, as shown in the fig-
ure.

3.

Install lower sliding pin bolt and tighten it to the specified torque.
Refer to

BR-24, "Components"

.

4.

Check brake for drag.

5.

Install tires to the vehicle. Refer to

WT-6, "Rotation"

.

Removal and Installation of Brake Caliper and Disc Rotor

EFS004IJ

REMOVAL

1.

Remove tires from vehicle using power tool.

2.

Drain brake fluid as necessary. Refer to

BR-11, "Drain and Refill"

.

NOTE:
Do not remove union bolt unless removing cylinder body from vehicle.

3.

Remove union bolt as necessary and torque member bolts, then remove cylinder body from the vehicle.

NOTE:
Position cylinder body aside using suitable wire, as necessary.

NOTE:
When servicing brake caliper, remove sliding pin bolts and caliper from torque member.

4.

Remove disc rotor.

INSTALLATION

CAUTION:

●

Refill with new brake fluid. Refer to

MA-11, "Fluids and Lubricants"

.

●

Do not reuse drained brake fluid.

1.

Install disc rotor.

2.

Install sliding pin bolts and torque member to caliper, if removed. Refer to

BR-24, "Components"

.

PFIA0273E

BR-26

FRONT DISC BRAKE

2005 Pathfinder

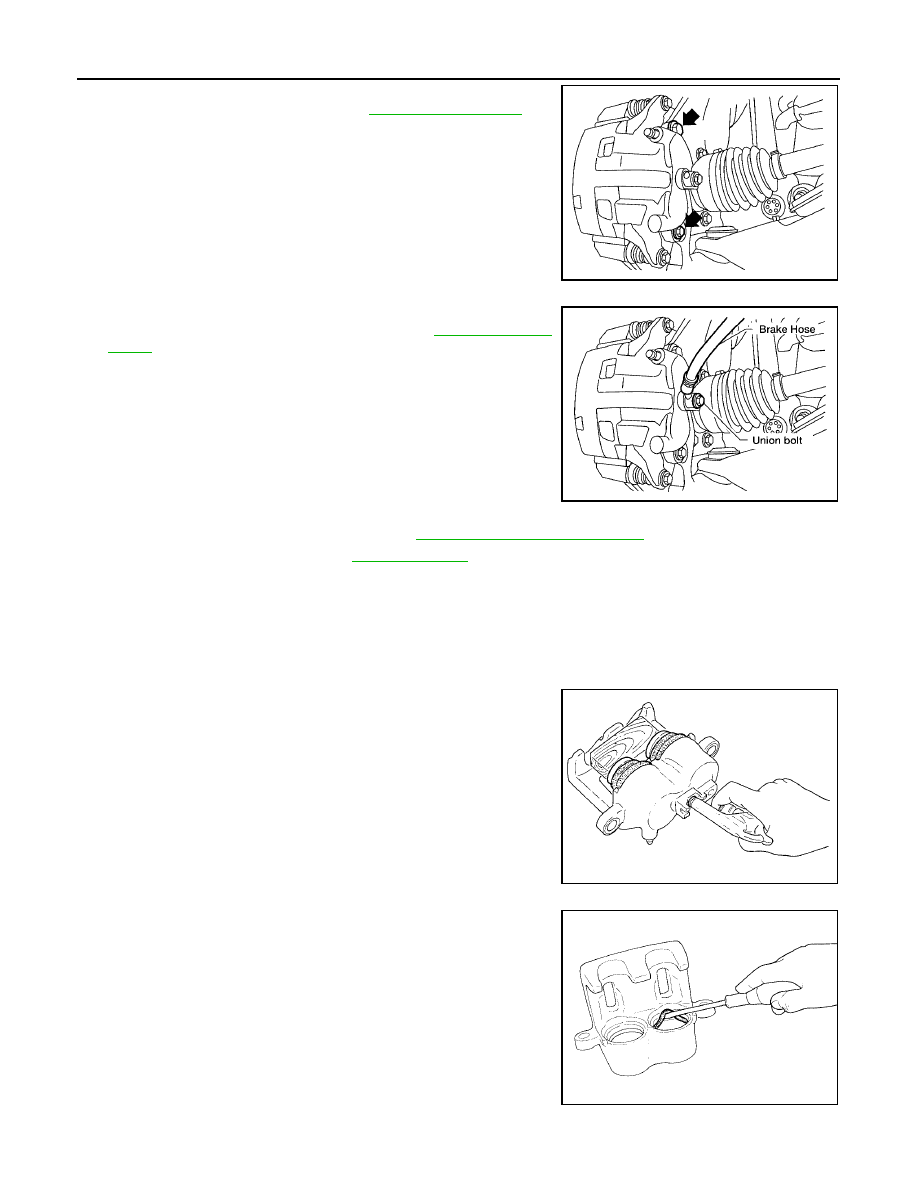

3.

Install cylinder body to the vehicle, then tighten torque member
bolts to the specified torque. Refer to

BR-24, "Components"

.

CAUTION:

●

When attaching cylinder body to the vehicle, wipe any oil
off knuckle spindle, washers and cylinder body attach-
ment surfaces.

●

Do not reuse caliper torque member bolts.

4.

Install brake hose to cylinder body, if removed, then tighten
union bolt to the specified torque. Refer to

BR-24, "Compo-

nents"

.

CAUTION:

●

Do not reuse copper washers for union bolt.

●

Attach brake hose to cylinder body together with union
bolt and washers.

5.

Refill new brake fluid and bleed air. Refer to

BR-12, "Bleeding Brake System"

.

6.

Attach tires to the vehicle. Refer to

WT-6, "Rotation"

.

Disassembly and Assembly of Brake Caliper

EFS004IK

DISASSEMBLY

1.

Remove sliding pin bolt, and then remove the pad, shim, shim cover, and pad retainer from the torque
member.

2.

Remove sliding pins and sliding pin boots from torque member.

3.

Place a wooden block as shown, and blow air from union bolt
mounting hole to remove pistons and piston boots.

CAUTION:

Do not get your fingers caught in piston.

4.

Using a flat-bladed screwdriver, remove piston seal from cylin-
der body.

CAUTION:

●

Be careful not to damage cylinder inner wall.

●

Do not reuse piston seal.

LFIA0239E

LFIA0235E

BRB0032D

SFIA0141E

FRONT DISC BRAKE

BR-27

C

D

E

G

H

I

J

K

L

M

A

B

BR

2005 Pathfinder

CALIPER INSPECTION
Cylinder Body

CAUTION:

●

Use new brake fluid for cleaning. Do not use mineral oils such as gasoline or kerosene.

●

Check inside surface of cylinder for score, rust, wear, damage or foreign materials. If any of the
above conditions are observed, replace cylinder body.

●

Minor damage from rust or foreign materials may be eliminated by polishing surface with a fine
emery paper. Replace cylinder body if necessary.

Torque Member

Check for wear, cracks, and damage. If damage or deformation is present, replace the affected part.

Piston

Check piston for score, rust, wear, damage or presence of foreign materials. Replace if any of the above con-
ditions are observed.

CAUTION:

Piston sliding surface is plated, do not polish with emery paper even if rust or foreign materials are
stuck to sliding surface.

Sliding Pins, and Sliding Pin Boots

Check sliding pin and sliding pin boot for wear, damage, and cracks. If damage or deformation is present,
replace the affected part.

CAUTION:

Trailing/upper sliding pin must be replaced at each service.

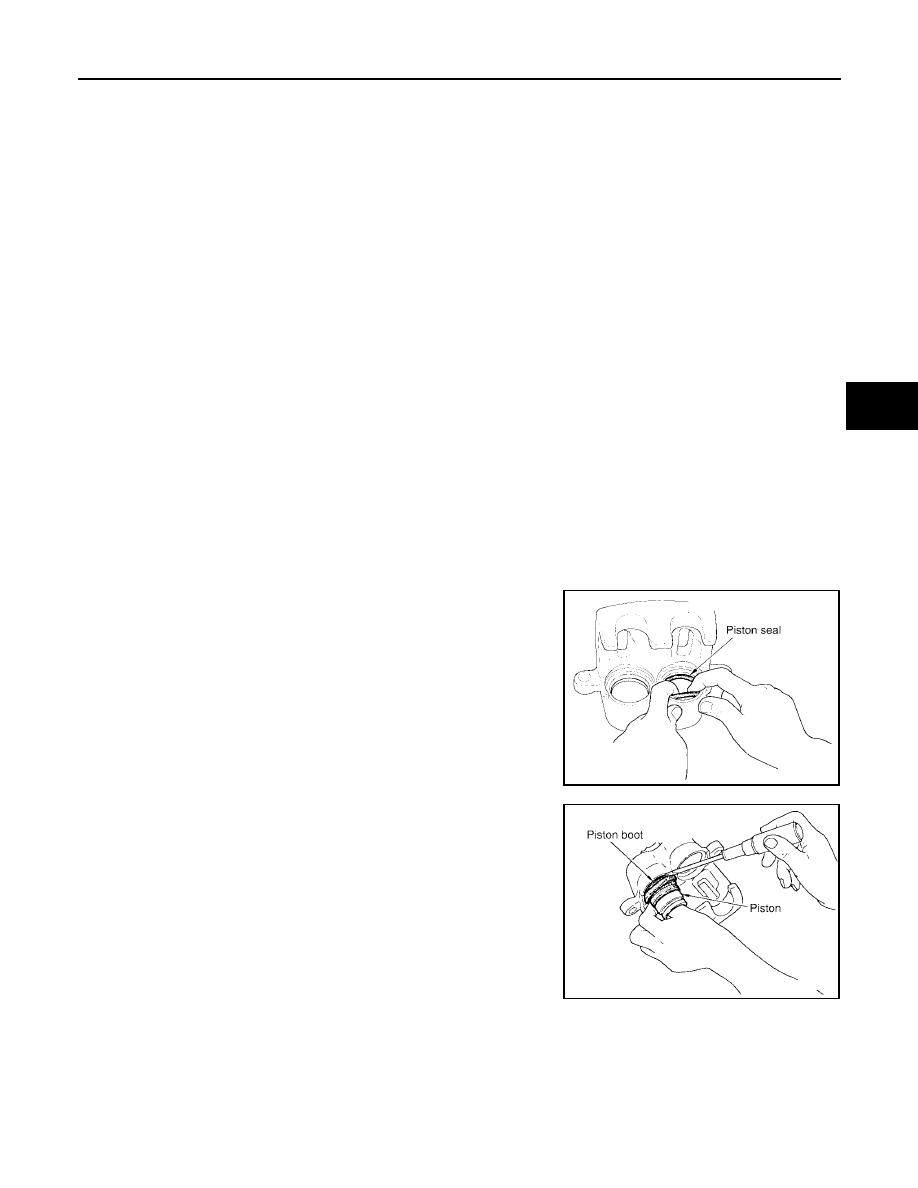

ASSEMBLY

CAUTION:

Do not use NISSAN Rubber Grease (KRE00 00010, KRE00 00010 01) when assembling.
1.

Apply clean brake fluid to new piston seal and insert seal into
groove on cylinder body.

CAUTION:

Do not reuse piston seal.

2.

Apply clean brake fluid to piston boot. Cover the piston end with
piston boot, and then install cylinder side lip on piston boot
securely into a groove on cylinder body.

CAUTION:

Do not reuse piston boot.

SFIA2399E

SFIA2432E

BR-28

FRONT DISC BRAKE

2005 Pathfinder

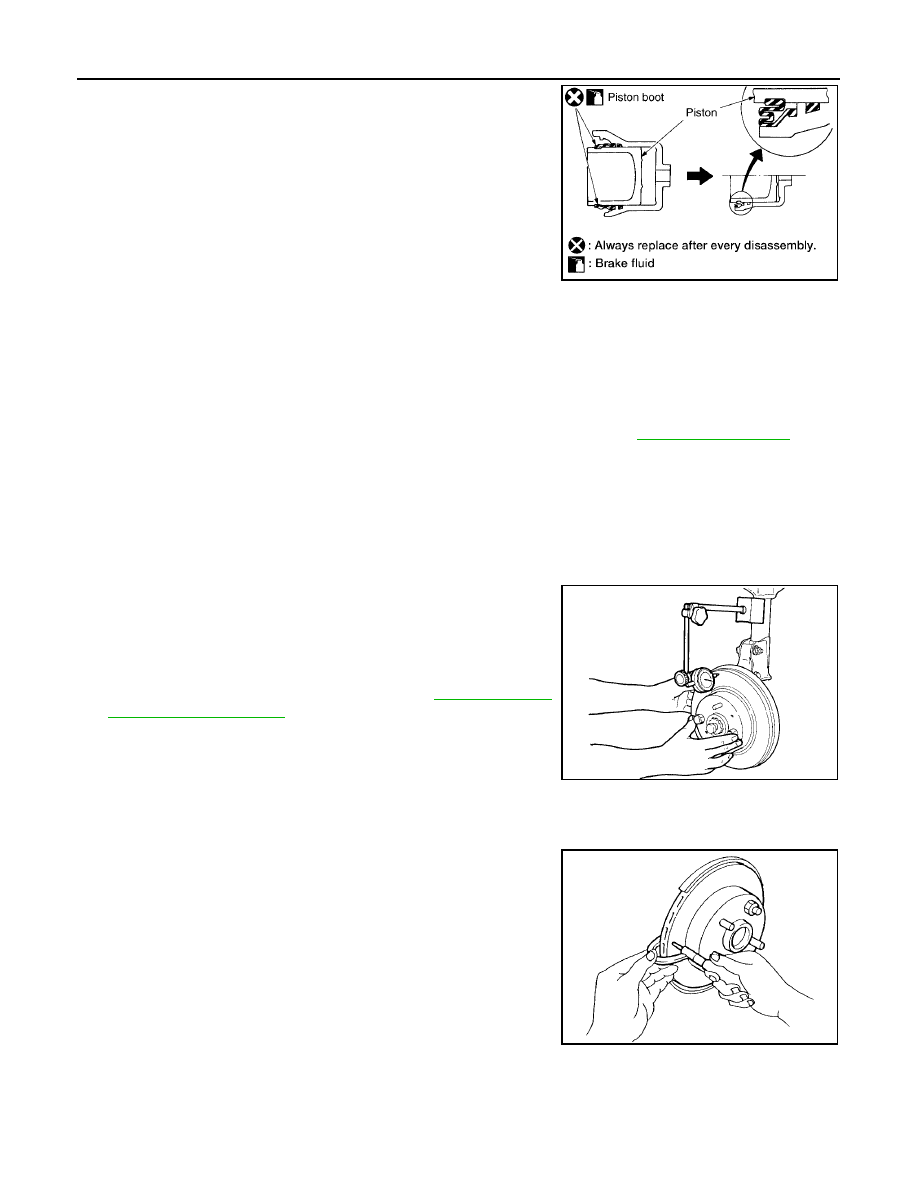

3.

Apply brake fluid to piston, then install piston into cylinder body
and insert piston boot side lip into groove of piston as shown.

CAUTION:

Press the piston evenly to prevent damage to cylinder wall.

4.

Insert into cylinder body by hand and insert piston boot piston-side lip into piston groove.

CAUTION:

Press piston evenly and vary the pressing point to prevent cylinder inner wall from being rubbed.

5.

Install sliding pins and sliding pin boots to torque member.

CAUTION:

Trailing/upper sliding pin must be replaced at each service.

6.

Install cylinder body. Tighten sliding pin bolt to the specified torque. Refer to

BR-24, "Components"

.

DISC ROTOR INSPECTION
Visual Inspection

Check surface of disc rotor for uneven wear, cracks, and serious damage. If any of them is detected, replace
applicable part.

Runout Inspection

1.

Using wheel nuts, fix disc rotor to wheel hub. (two or more positions.)

2.

Inspect runout using a dial gauge. [Measured at 10 mm (0.39 in)
inside the disc edge.]

NOTE:
Make sure that wheel bearing axial end play is within the specifi-
cations before measuring runout. Refer to

FAX-5, "WHEEL

BEARING INSPECTION"

.

3.

If runout is outside the limit, find the minimum runout point by
shifting mounting positions of disc rotor and wheel hub by one
hole.

4.

If runout still out of specification, turn rotor with on-car brake
lathe.

Thickness Inspection

Using a micrometer, check thickness of disc rotor. If thickness is
either at or below the wear limit, or exceeds maximum uneven wear,
replace disc rotor.

BRAKE BURNISHING PROCEDURE

Burnish brake contact surface according to the following procedure after refinishing or replacing rotors, after
replacing pads, or if a soft pedal occurs at very low mileage.

WFIA0211E

Runout limit (on vehicle)

: 0.04 mm (0.0016 in)

BRA0013D

Standard thickness

: 26.0 mm (1.024 in)

Repair limit thickness

: 24.5 mm (0.965 in)

Maximum uneven wear
(Measured at 8 positions)

: 0.015 mm (0.0006 in)

SBR020B

FRONT DISC BRAKE

BR-29

C

D

E

G

H

I

J

K

L

M

A

B

BR

2005 Pathfinder

CAUTION:

Only perform this procedure under safe road and traffic conditions. Use extreme caution.

1.

Drive the vehicle on a straight smooth road at 50 km/h (31 MPH).

2.

Use medium brake pedal/foot effort to bring the vehicle to a complete stop from 50 km/h (31 MPH). Adjust
brake pedal/foot pressure such that vehicle stopping time equals 3 to 5 seconds.

3.

To cool brake system, drive the vehicle at 50 km/h (31 MPH) for 1 minute without stopping.

4.

Repeat steps 1 to 3, 10 times or more to complete the burnishing procedure.

BR-30

REAR DISC BRAKE

2005 Pathfinder

REAR DISC BRAKE

PFP:44000

On-vehicle Inspection

EFS004IL

PAD WEAR INSPECTION

●

Inspect the thickness of pad through cylinder body inspection
hole. Use a scale for inspection if necessary.

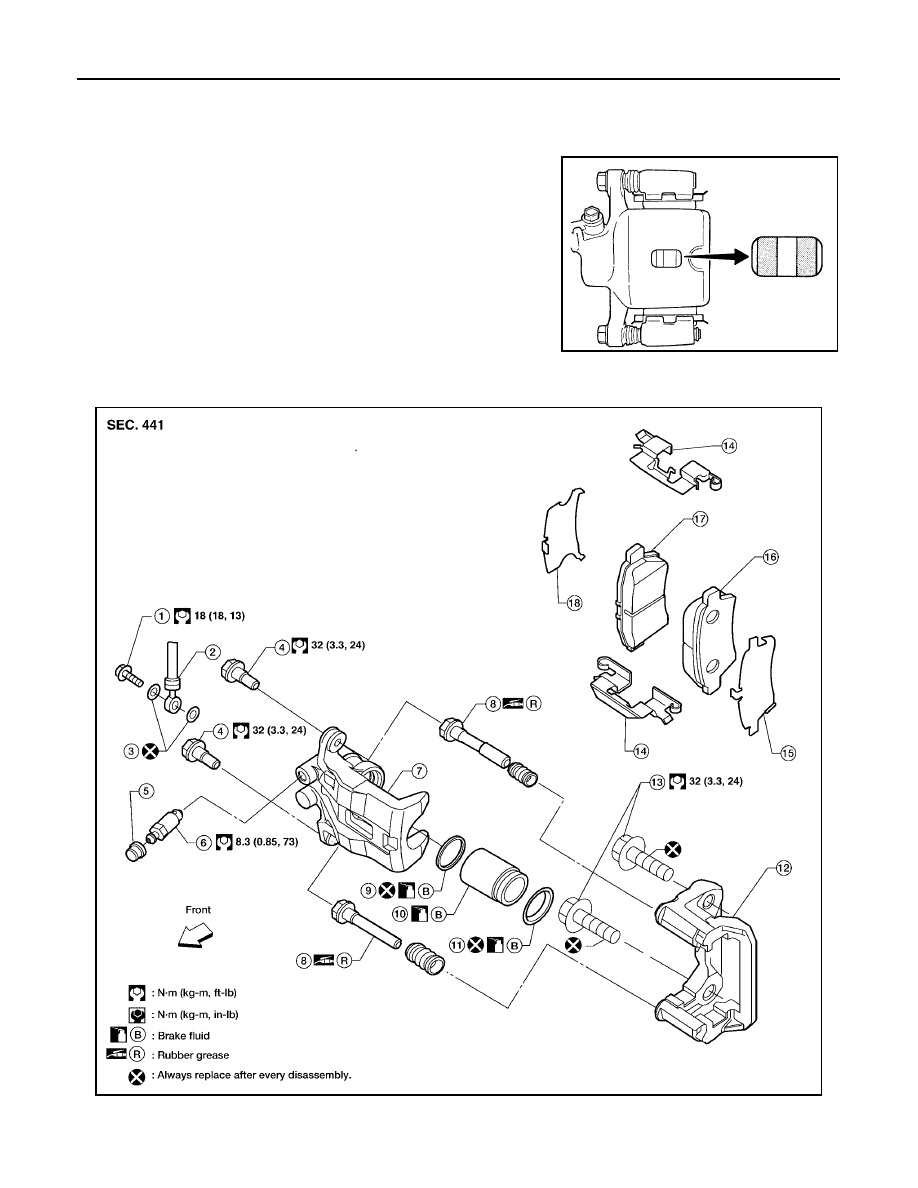

Components

EFS004IM

Rear Disc Brake Caliper and Pads

Standard thickness

: 12.13 mm (0.478 in)

Repair limit thickness

: 1.0 mm (0.039 in)

BRA0010D

LFIA0243E

1.

Union bolt

2.

Brake hose

3.

Copper washers

4.

Sliding pin bolt

5.

Cap

6.

Bleed valve

REAR DISC BRAKE

BR-31

C

D

E

G

H

I

J

K

L

M

A

B

BR

2005 Pathfinder

WARNING:

Clean dust on caliper and brake pad with a vacuum dust collector to minimize the hazard of airborne
particles or other materials.

CAUTION:

●

While removing cylinder body, never depress brake pedal because piston will pop out.

●

It is not necessary to remove bolts on torque member and brake hose except for disassembly or
replacement of cylinder body. In this case, hang cylinder body with a wire so as not to stretch
brake hose.

●

Do not damage piston boot.

●

Burnish brake contact surface after refinishing or replacing rotors, after replacing pads, or it a soft
pedal occurs at very low mileage. Refer to

BR-34, "BRAKE BURNISHING PROCEDURE"

.

Removal and Installation of Brake Pad

EFS004IN

REMOVAL

1.

Remove tires from vehicle with power tool.

2.

Remove mounting bolt from the top mount.

3.

Swing cylinder body open, and remove pads.

INSTALLATION

1.

Push piston in so that pad is firmly attached and mount cylinder body to torque member.

NOTE:
Using a disc brake piston tool (commercial service tool), makes it easier to push in the piston.

CAUTION:

By pushing in piston, brake fluid returns to master cylinder reservoir tank. Watch the level of the
surface of reservoir tank.

2.

Install pads to cylinder body.

3.

Install top mounting bolt and tighten to specification.

4.

Check brake for drag.

5.

Install tires to the vehicle.

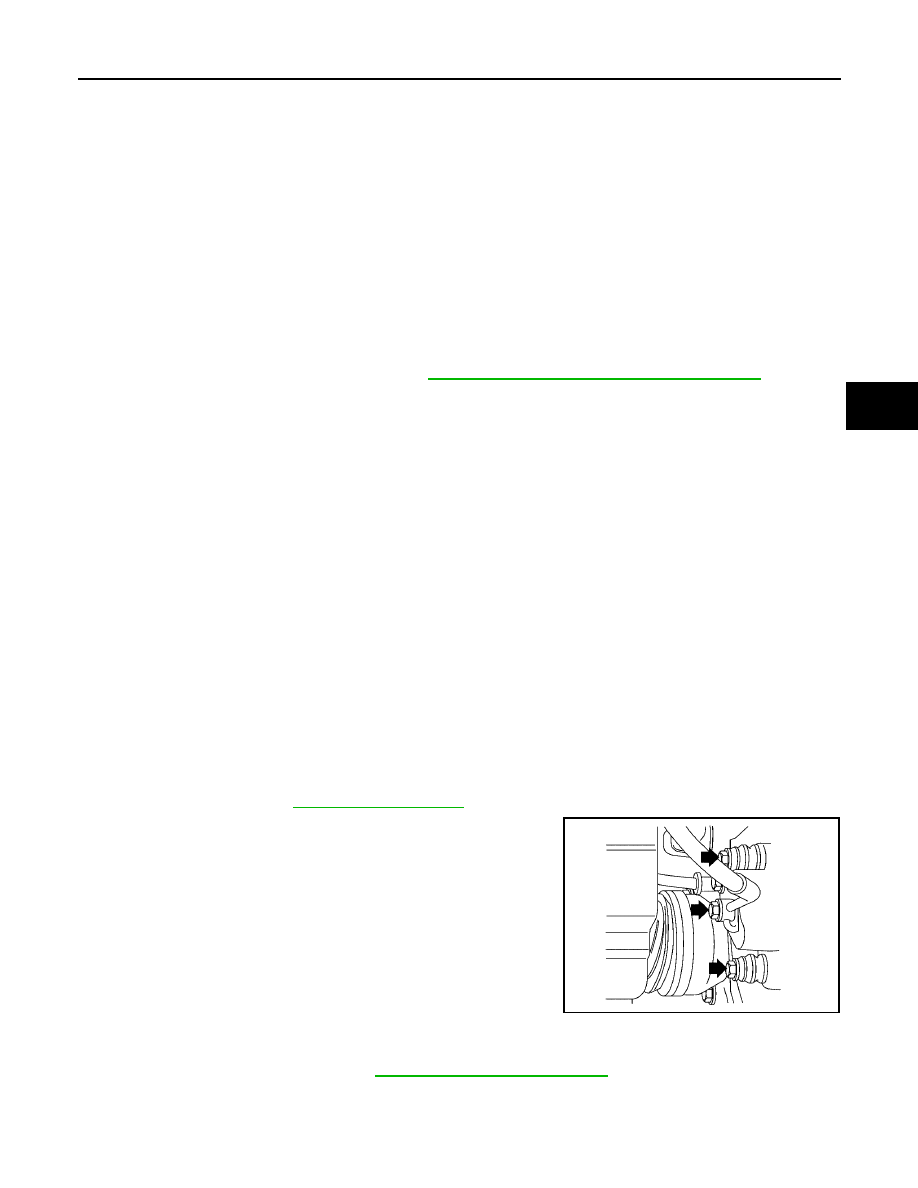

Removal and Installation of Brake Caliper and Disc Rotor

EFS004IO

REMOVAL

1.

Remove tires from vehicle with power tool.

2.

Drain brake fluid. Refer to

BR-11, "Drain and Refill"

.

3.

Remove union bolt and mounting bolts, and remove cylinder
body.

4.

Remove disc rotor.

INSTALLATION

CAUTION:

●

Refill with new brake fluid. Refer to

MA-11, "Fluids and Lubricants"

.

●

Do not reuse drained brake fluid.

1.

Install disc rotor.

7.

Cylinder body

8.

Sliding pin

9.

Piston seal

10.

Piston

11. Piston boot

12. Torque member

13.

Torque member bolt

14. Pad retainer

15. Outer shim

16.

Outer brake pad

17. Inner brake pad

18. Inner shim

LFIA0211E

BR-32

REAR DISC BRAKE

2005 Pathfinder

2.

Install cylinder body to the vehicle, and tighten mounting bolts to specification. Refer to

BR-30, "Compo-

nents"

.

CAUTION:

Before installing cylinder body to the vehicle, wipe off mounting surface of cylinder body.

3.

Install brake hose to cylinder body and tighten union bolt to specification. Refer to

BR-30, "Components"

.

CAUTION:

●

Do not reuse copper washer for union bolt.

●

Securely attach brake hose to protrusion on cylinder body.

4.

Refill new brake fluid and bleed air. Refer to

BR-12, "Bleeding Brake System"

.

5.

Install tires to the vehicle.

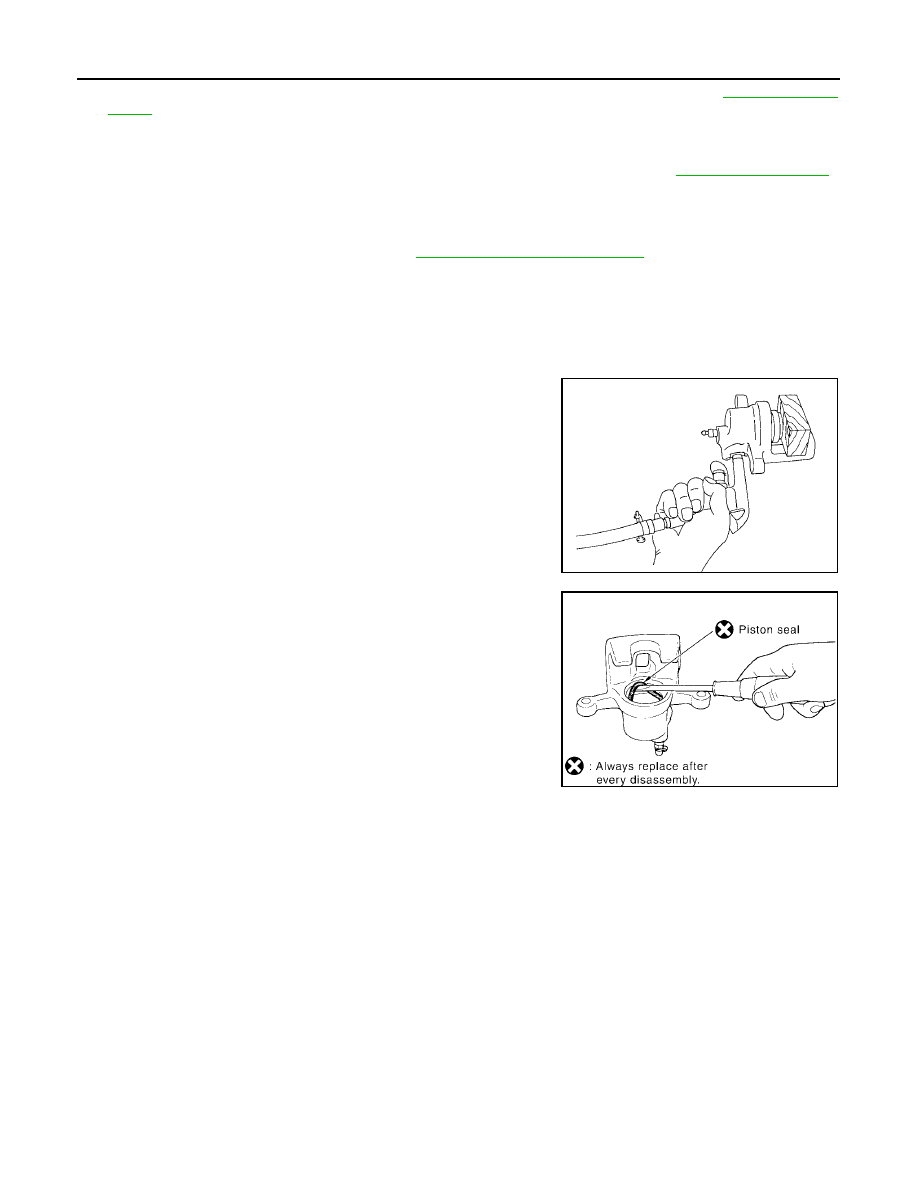

Disassembly and Assembly of Brake Caliper

EFS004IP

DISASSEMBLY

1.

Remove pads from cylinder body.

2.

Remove sliding sleeve and boot from cylinder body.

3.

Place a wooden block as shown in the figure, and blow air from
union bolt mounting hole to remove piston and piston boot.

CAUTION:

Do not get your fingers caught in piston.

4.

Using a flat-bladed screwdriver, remove piston seal from cylin-
der body.

CAUTION:

Be careful not to damage cylinder inner wall.

CALIPER INSPECTION
Cylinder Body

CAUTION:

●

Use new brake fluid to clean. Do not use mineral oils such as gasoline or kerosene.

●

Check inside surface of cylinder for score, rust wear, damage or foreign materials. If any of the
above conditions are observed, replace cylinder body.

●

Minor damage from rust or foreign materials may be eliminated by polishing surface with a fine
emery paper. Replace cylinder body if necessary.

Torque Member

Check for wear, cracks, and damage. If damage or deformation is present, replace the affected part.

Piston

CAUTION:

●

Piston sliding surface is plated, do not polish with emery paper even if rust or foreign materials
are stuck to sliding surface.

●

Check piston for score, rust, wear, damage or presence of foreign materials. Replace if any of the
above conditions are observed.

BRD0041D

PFIA0269E
