VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-87

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

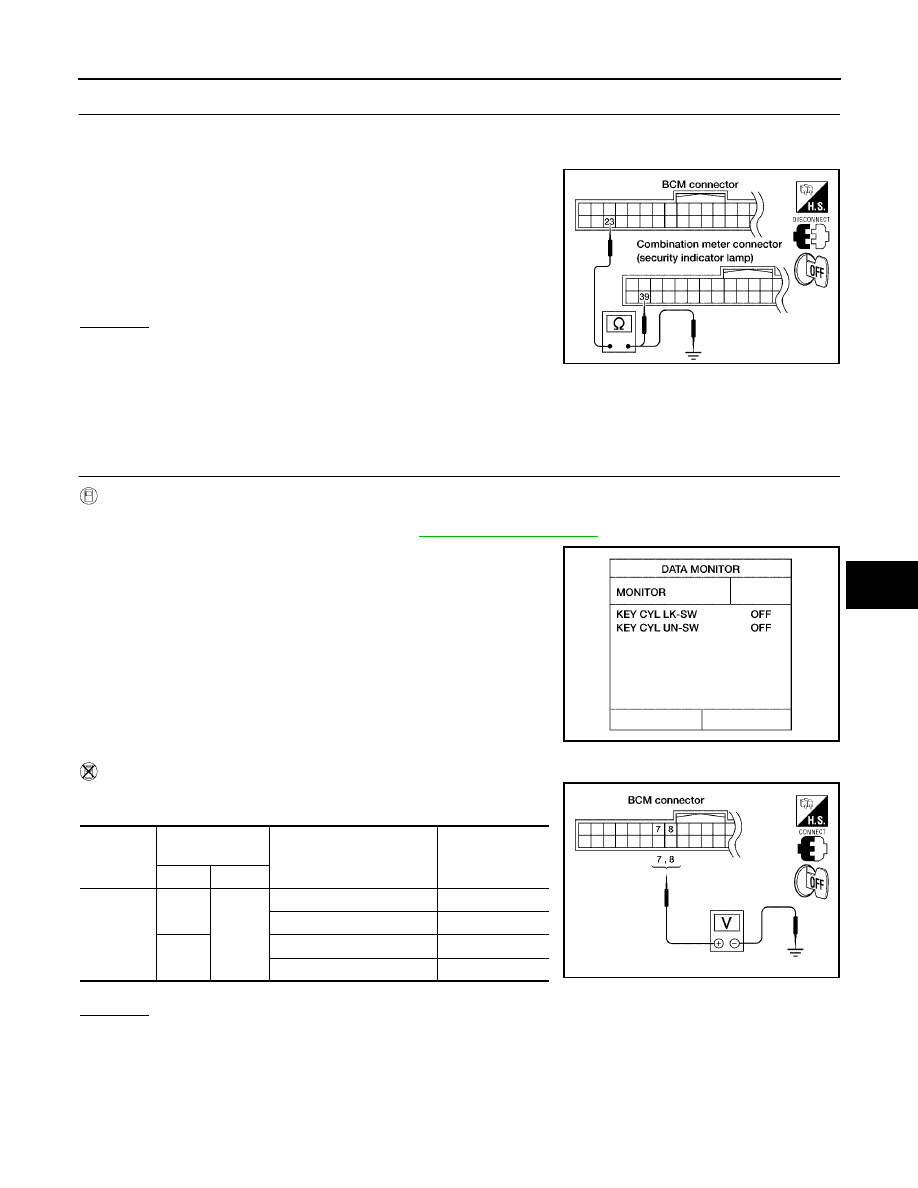

3.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect BCM and combination meter connector.

3.

Check continuity between BCM connector M18 terminal 23 and
combination meter harness connector M24 terminal 39.

4.

Check continuity between BCM connector M18 terminal 23 and
ground.

OK or NG

OK

>> Check the following.

●

10A fuse [No. 19, located in fuse block (J/B)]

●

Harness for open or short between combination meter and fuse

NG

>> Repair or replace harness.

Diagnostic Procedure 3

EIS003ZI

1.

CHECK DOOR KEY CYLINDER SWITCH LH

With CONSULT-II

Check front door lock assembly LH (key cylinder switch) ("KEY CYL LK-SW") and ("KEY CYL UN-SW) in
DATA MONITOR mode in CONSULT-II. Refer to

BL-27, "DATA MONITOR"

.

●

When key inserted in front key cylinder is turned to LOCK:

●

When key inserted in front key cylinder is turned to UNLOCK:

Without CONSULT-II

Check voltage between BCM connector M18 terminals 7, 8 and
ground.

OK or NG

OK

>> Front door lock assembly LH (key cylinder switch) signal is OK.

NG

>> GO TO 2.

23 - 39

: Continuity should exist.

23 - Ground

: Continuity should exist.

WIIA0461E

KEY CYL LK-SW

: ON

KEY CYL UN-SW

: ON

LIIA0188E

Connector

Terminals (Wire

color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

M18

7

Ground

Neutral/Lock

5

Unlock

0

8

Neutral/Unlock

5

Lock

0

WIIA0457E

BL-88

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2005 Pathfinder

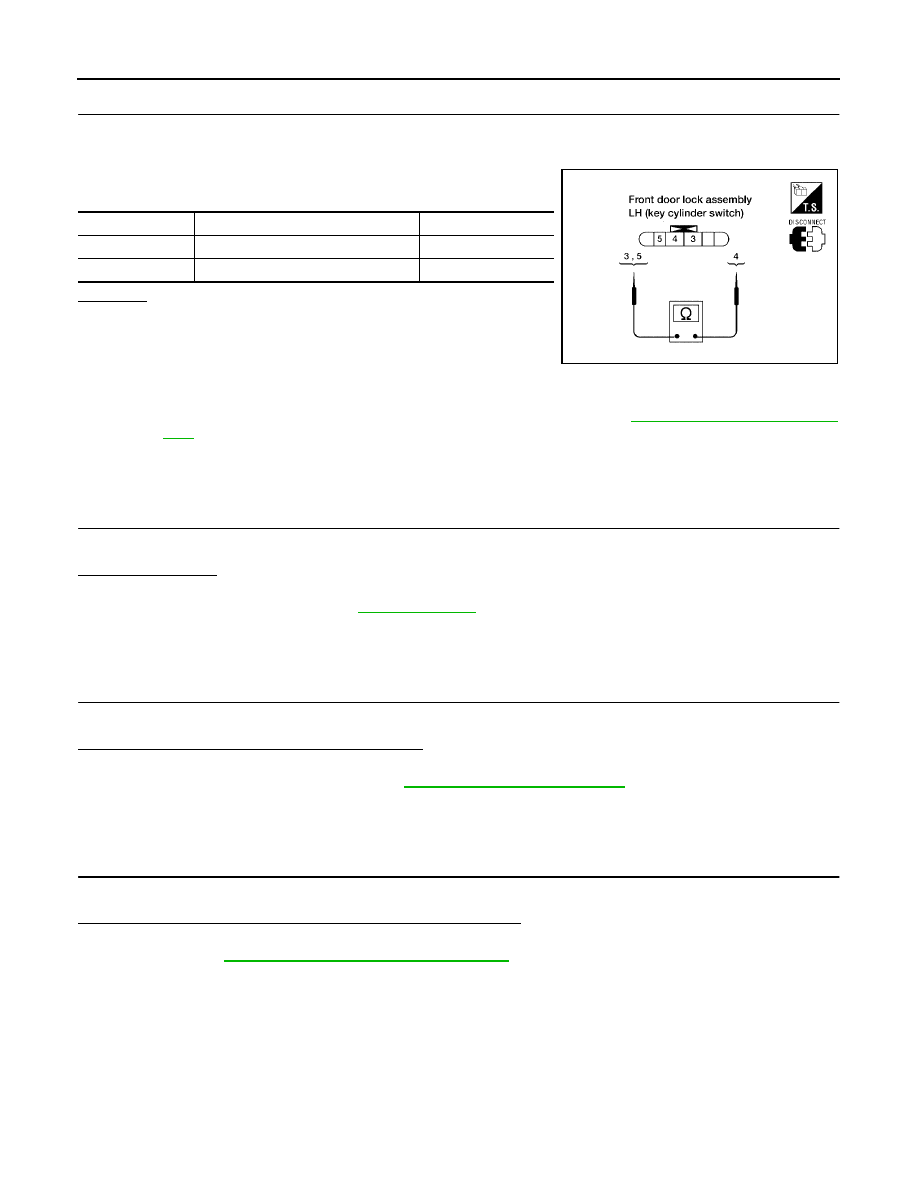

2.

CHECK FRONT DOOR LOCK ASSEMBLY LH (KEY CYLINDER SWITCH)

1.

Turn ignition switch off.

2.

Disconnect front door lock assembly LH (key cylinder switch).

3.

Check continuity between front door lock assembly LH (key cyl-
inder switch) connector terminals 3, 4 and 5.

OK or NG

OK

>> Check the following.

●

Front door lock assembly LH (key cylinder switch)
ground circuit.

●

Harness for open or short between BCM and front
door lock assembly LH (key cylinder switch).

NG

>> Replace front door lock assembly LH (key cylinder switch). Refer to

BL-94, "Removal and Installa-

tion"

.

Diagnostic Procedure 4

EIS003ZJ

VEHICLE SECURITY HORN ALARM CHECK

1.

CHECK HORN OPERATION

Check if horn sounds with horn switch.

Does horn operate?

Yes

>> Check harness for open or short between IPDM E/R and horn relay.

No

>> Check horn circuit. Refer to

WW-56, "HORN"

.

Diagnostic Procedure 5

EIS003ZK

VEHICLE SECURITY HEADLAMP ALARM CHECK

1.

CHECK VEHICLE SECURITY HEADLAMP ALARM OPERATION

Check if headlamps operate with lighting switch.

Do headlamps come on when turning switch ON?

Yes

>> Headlamp alarm is OK.

No

>> Check headlamp system. Refer to

LT-5, "HEADLAMP (FOR USA)"

.

Diagnostic Procedure 6

EIS003ZL

DOOR LOCK/UNLOCK SWITCH CHECK

1.

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

Check if power door lock operates with door lock/unlock switch.

Do doors lock/unlock when using each door lock/unlock switch?

Yes

>> Door lock/unlock switch is OK.

No

>> Refer to

BL-32, "Door Lock/Unlock Switch Check"

.

Terminals

Condition

Continuity

4 – 5

Key is turned to LOCK.

Yes

3 – 4

Key is turned to UNLOCK.

Yes

WIIA0458E

DOOR

BL-89

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

DOOR

PFP:80100

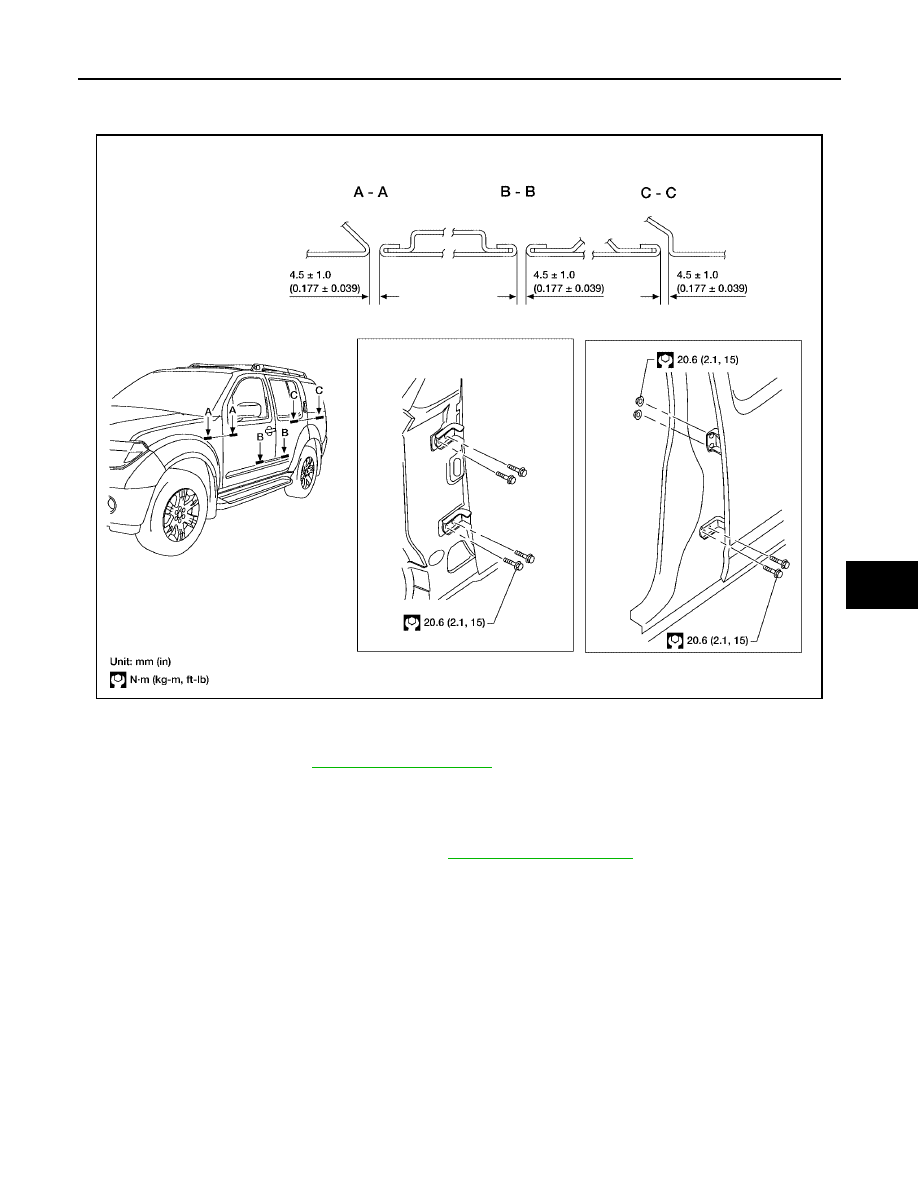

Fitting Adjustment

EIS00406

FRONT DOOR
Longitudinal clearance and surface height adjustment at front end

1.

Remove the fender. Refer to

EI-18, "FRONT FENDER"

.

2.

Loosen the hinge bolts. Raise or lower the front door at rear end to adjust.

REAR DOOR
Longitudinal clearance and surface height adjustment at front end

1.

Remove the center pillar upper finisher. Refer to

EI-27, "BODY SIDE TRIM"

.

2.

Loosen the lower hinge bolts.

3.

From inside the vehicle, loosen the upper hinge nuts. Open the door, and raise or lower the rear end of the
door to adjust.

LIIA1725E

BL-90

DOOR

2005 Pathfinder

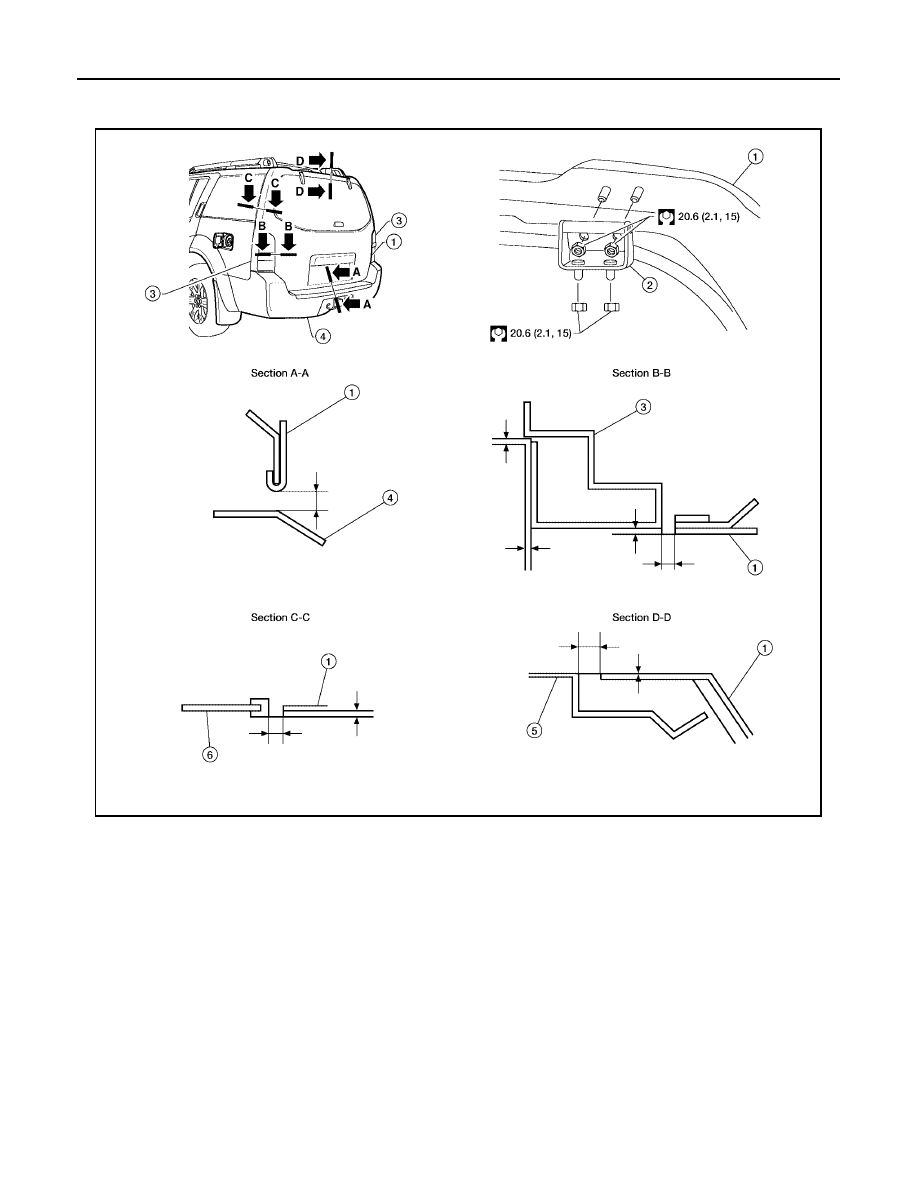

BACK DOOR
Longitudinal clearance and surface height adjustment

1.

Open and support the back door.

2.

Slightly loosen the hinge nuts.

3.

Reposition the door as necessary and tighten the nuts.

4.

Confirm the adjustment. Repeat as necessary to obtain the desired fit.

1.

Back door assembly

2.

Back door hinge

3.

Tail lamp assembly

4.

Rear bumper fascia

5.

Roof

6.

Side window glass

LIIA1731E

DOOR

BL-91

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

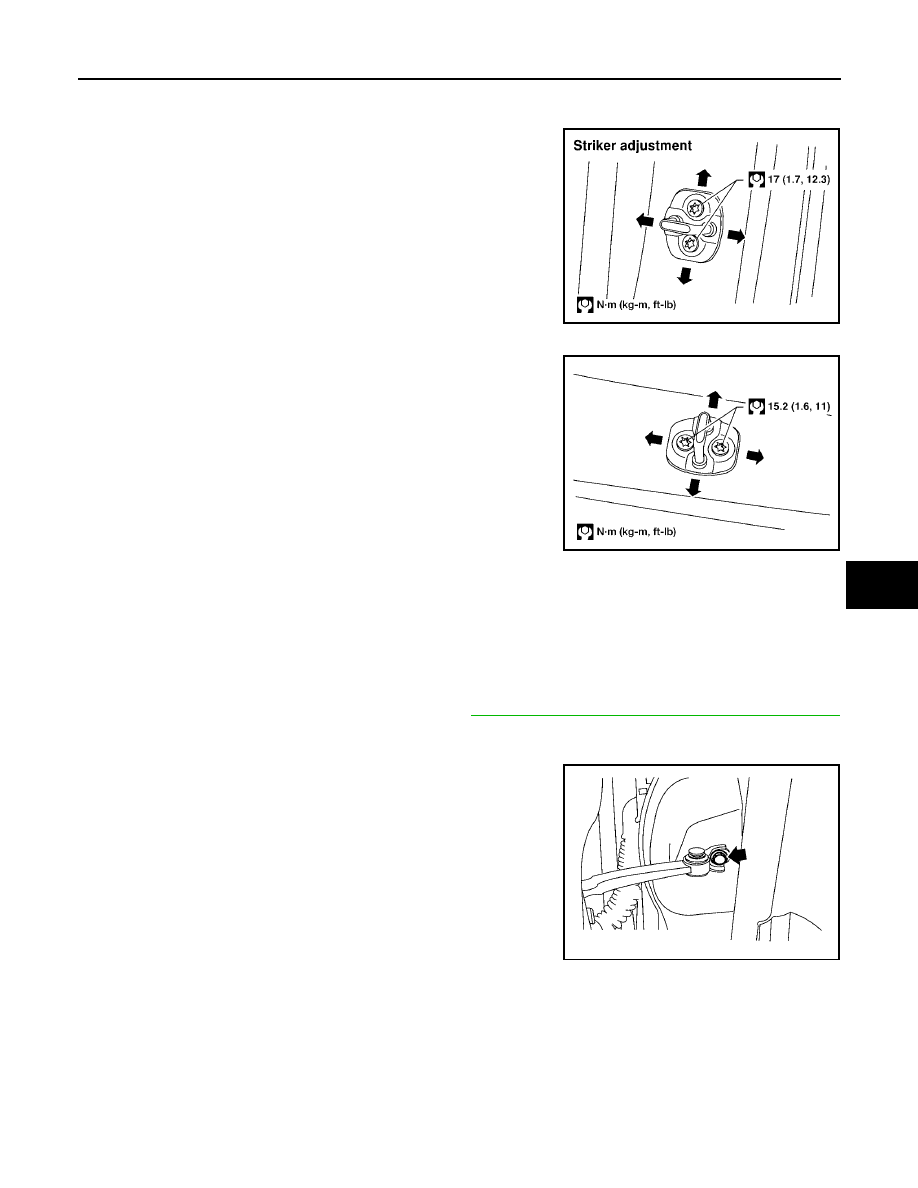

STRIKER ADJUSTMENT
BODY SIDE DOORS

1.

Adjust the striker so that it becomes parallel with the lock inser-
tion direction.

BACK DOOR

1.

Adjust the striker so that it becomes parallel with the lock inser-
tion direction.

Removal and Installation

EIS00407

FRONT DOOR

CAUTION:

●

When removing and installing the door assembly, support the door with a jack and shop cloth to
protect the door and body.

●

When removing and installing door assembly, be sure to carry out the fitting adjustment.

●

Check the hinge rotating part for poor lubrication. If necessary, apply "body grease".

1.

Remove the front door glass and regulator. Refer to

GW-44, "FRONT DOOR GLASS AND REGULATOR"

.

2.

Remove the door harness.

3.

Remove the check link bolt from the hinge pillar.

4.

Remove the door-side hinge nuts, and the door assembly.

LIIA1502E

LIIA1733E

Check link to a-pillar bolt

14.7 N·m (1.5 kg-m, 11 ft-lb)

LIIA1726E

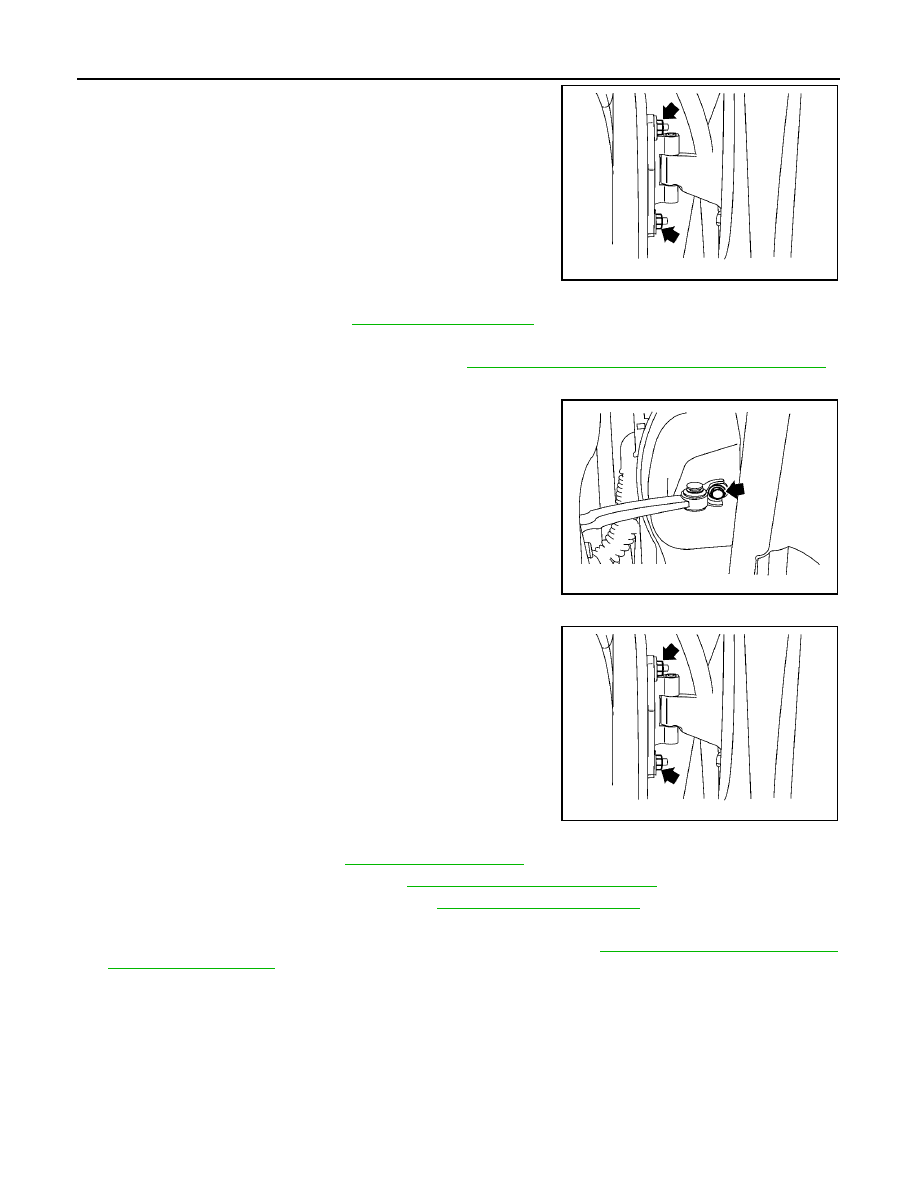

BL-92

DOOR

2005 Pathfinder

Install in the reverse order of removal.

REAR DOOR

1.

Remove the door finisher. Refer to

EI-25, "DOOR FINISHER"

.

2.

Remove the inner seal.

3.

Remove the rear door glass and regulator. Refer to

GW-48, "REAR DOOR GLASS AND REGULATOR"

.

4.

Remove the door harness.

5.

Remove the check link bolt from the hinge pillar.

6.

Remove the door-side hinge nuts, and remove the door assembly.

Install in the reverse order of removal.

BACK DOOR

1.

Remove the glass hatch. Refer to

GW-53, "GLASS HATCH"

.

2.

Remove the license lamp finisher. Refer to

EI-19, "LICENSE LAMP FINISHER"

.

3.

Remove the back door lock assembly. Refer to

BL-98, "BACK DOOR LOCK"

.

4.

Remove the back door wire harness.

5.

Remove the rear washer nozzle and hose from the back door. Refer to

WW-53, "Removal and Installation

of Rear Washer Nozzle"

CAUTION:

Two technicians should be used to avoid damaging the back door during removal.

6.

Support the back door.

7.

Remove the back door stays.

Door hinge nuts

24.5 N·m (2.5 kg-m, 18 ft-lb)

LIIA1727E

Check link to b-pillar bolt

14.7 N·m (1.5 kg-m, 11 ft-lb)

LIIA1726E

Door hinge nuts

24.5 N·m (2.5 kg-m, 18 ft-lb)

LIIA1727E

DOOR

BL-93

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

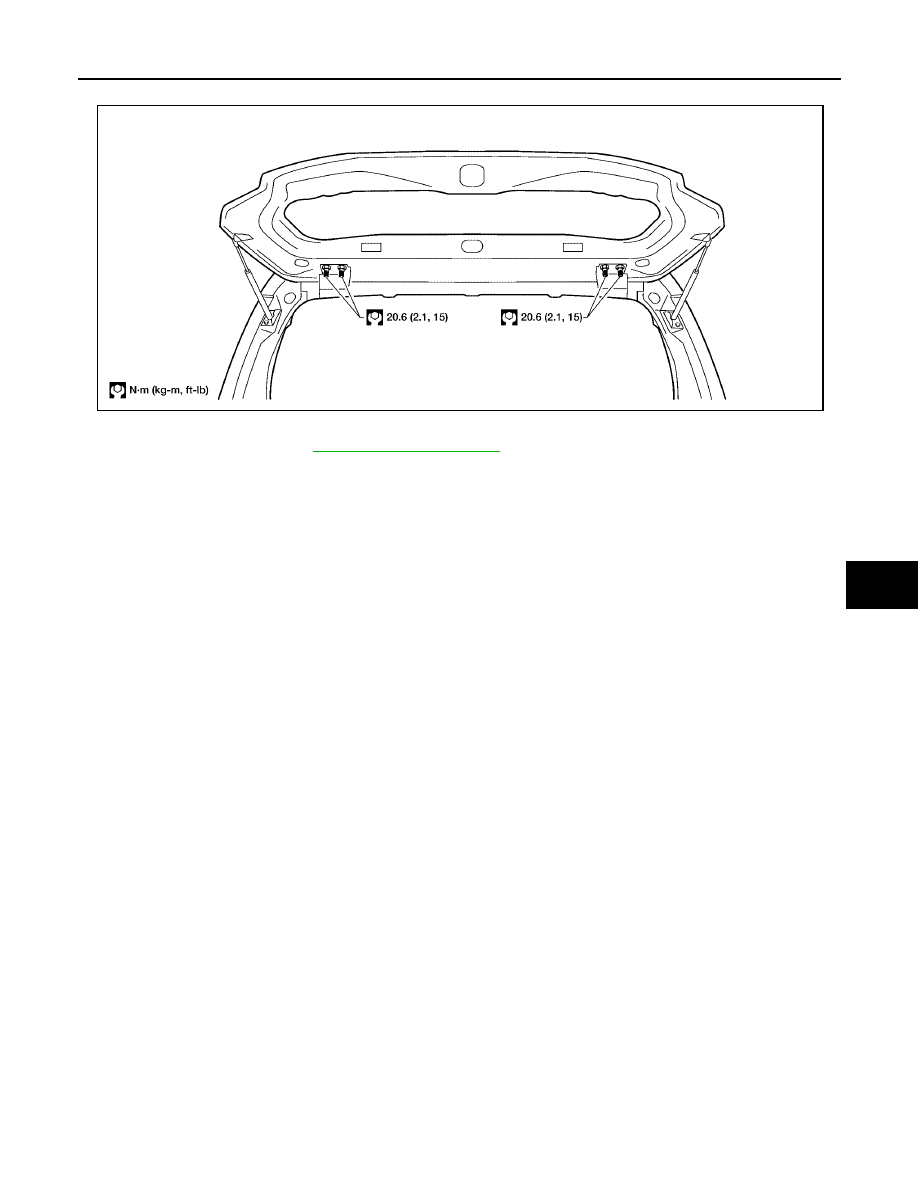

8.

Remove the door side nuts and the back door assembly.

Installation is in the reverse order of removal.

●

Align the back door. Refer to

BL-89, "Fitting Adjustment"

.

LIIA1732E

BL-94

FRONT DOOR LOCK

2005 Pathfinder

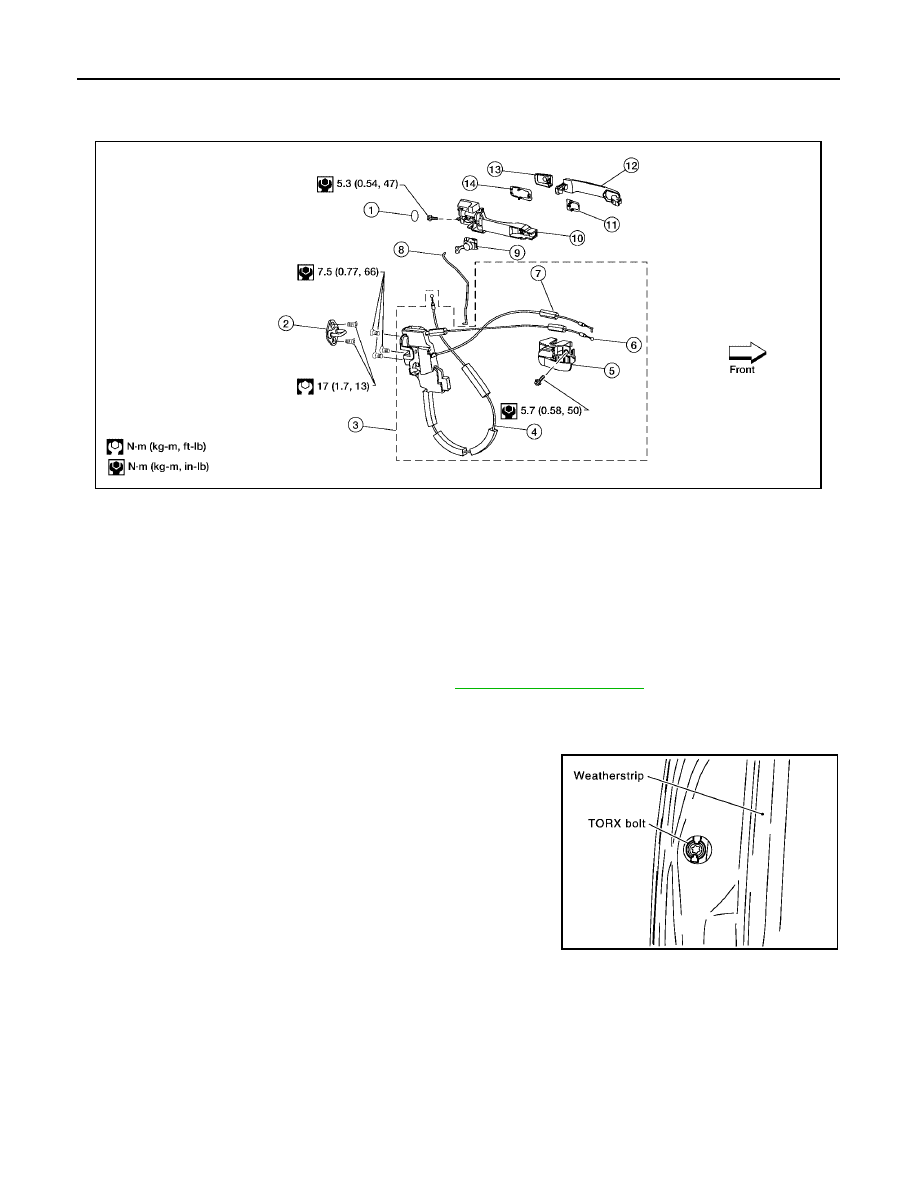

FRONT DOOR LOCK

PFP:80502

Component Structure

EIS00408

Removal and Installation

EIS00409

REMOVAL

1.

Remove the front door window regulator. Refer to

GW-44, "Front Door Glass"

.

2.

Remove door side grommet, and remove door key cylinder assembly (driver side) or outside handle
escutcheon (passenger side) bolts (TORX T30) from grommet hole.

CAUTION:

Do not forcibly remove the TORX bolts (T30).

3.

Reach to separate the key cylinder rod and outside handle rod connection (on the handle).

1.

Grommet

2.

Front door striker

3.

Door lock assembly

4.

Outside handle cable

5.

Inside handle assembly

6.

Inside handle cable

7.

Door lock cable

8.

Key cylinder rod (Driver side only)

9.

Door lock assembly

10. Outside handle bracket

11.

Front gasket

12. Outside handle

13. Door key cylinder assembly (Driver

side) Outside handle escutcheon
(Passenger side)

14. Rear gasket

LIIA1728E

Torx bolt

5.3 N·m (0.54 kg-m, 47 in-lb)

PIIA3553E
