Nissan Pathfinder (2005 year). Manual - part 101

FRONT DOOR LOCK

BL-95

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

4.

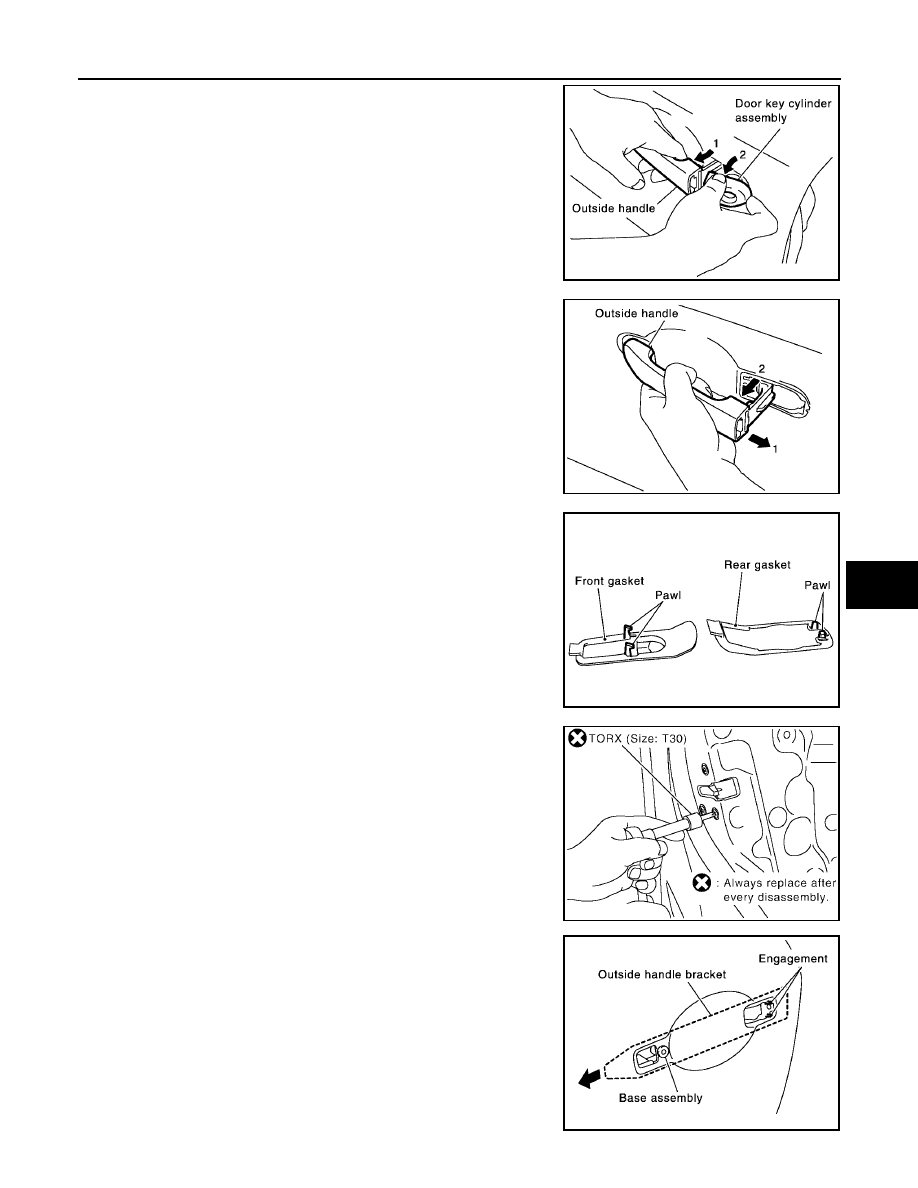

While pulling the outside handle, remove door key cylinder
assembly or escutcheon.

5.

While pulling outside handle, slide toward rear of vehicle to
remove outside handle.

6.

Remove the front gasket and rear gasket.

7.

Remove the TORX bolts (T30), remove the door lock assembly.

8.

While pulling outside handle bracket, slide toward rear of vehicle
to remove outside handle bracket and door lock assembly.

PIIA3554E

LIIA0532E

PIIA3557E

Door lock assembly bolts

7.5 N·m (0.77 kg-m, 00 in-lb)

PIIA1090E

PIIA3558E

BL-96

FRONT DOOR LOCK

2005 Pathfinder

9.

Disconnect the door lock actuator connector.

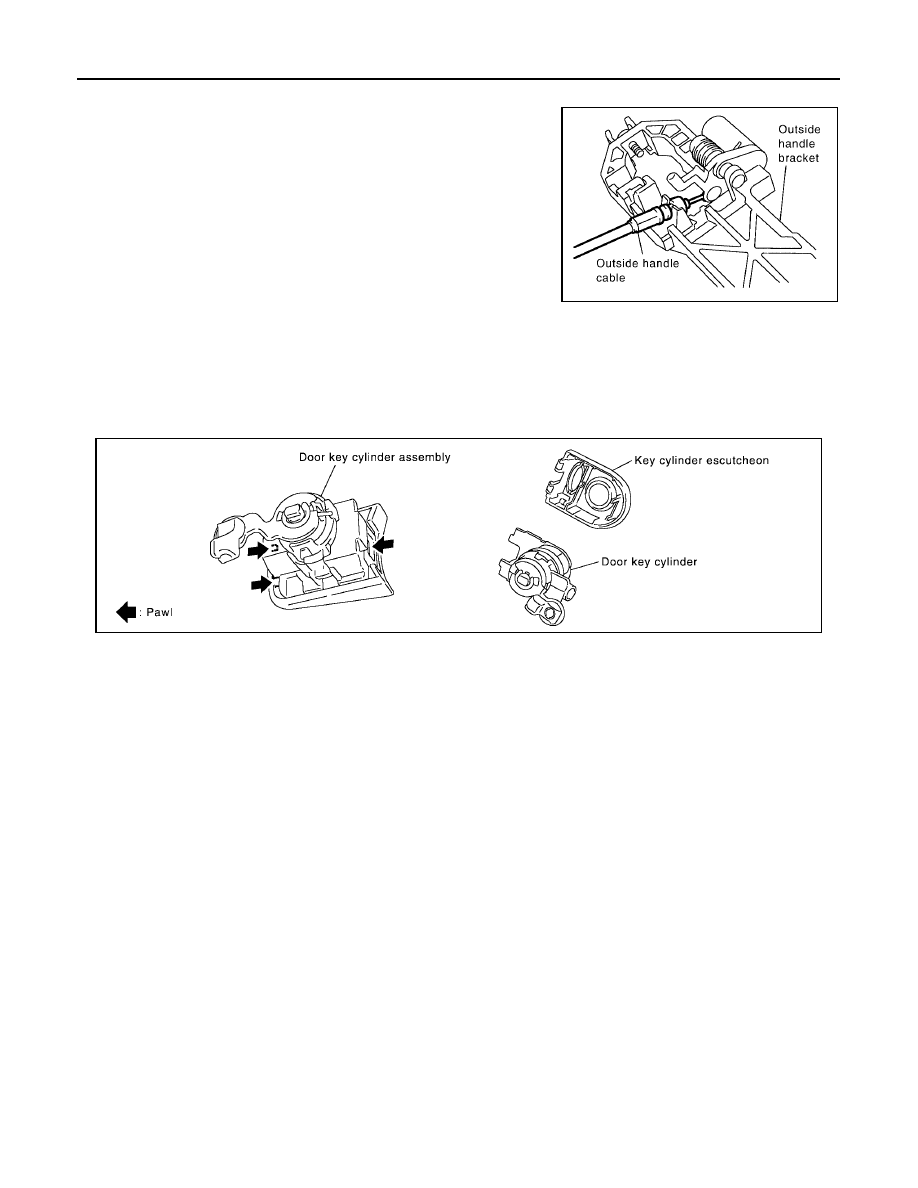

10. Reach in to separate the key cylinder rod and outside handle

cable connection.

INSTALLATION

Installation in the reverse order of removal.

CAUTION:

To install each rod, be sure to rotate the rod holder until a click is felt.

Disassembly and Assembly

EIS0040A

DOOR KEY CYLINDER ASSEMBLY

Remove the key cylinder escutcheon pawl and remove the door key cylinder.

PIIA5059E

PIIA4136E

REAR DOOR LOCK

BL-97

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

REAR DOOR LOCK

PFP:82502

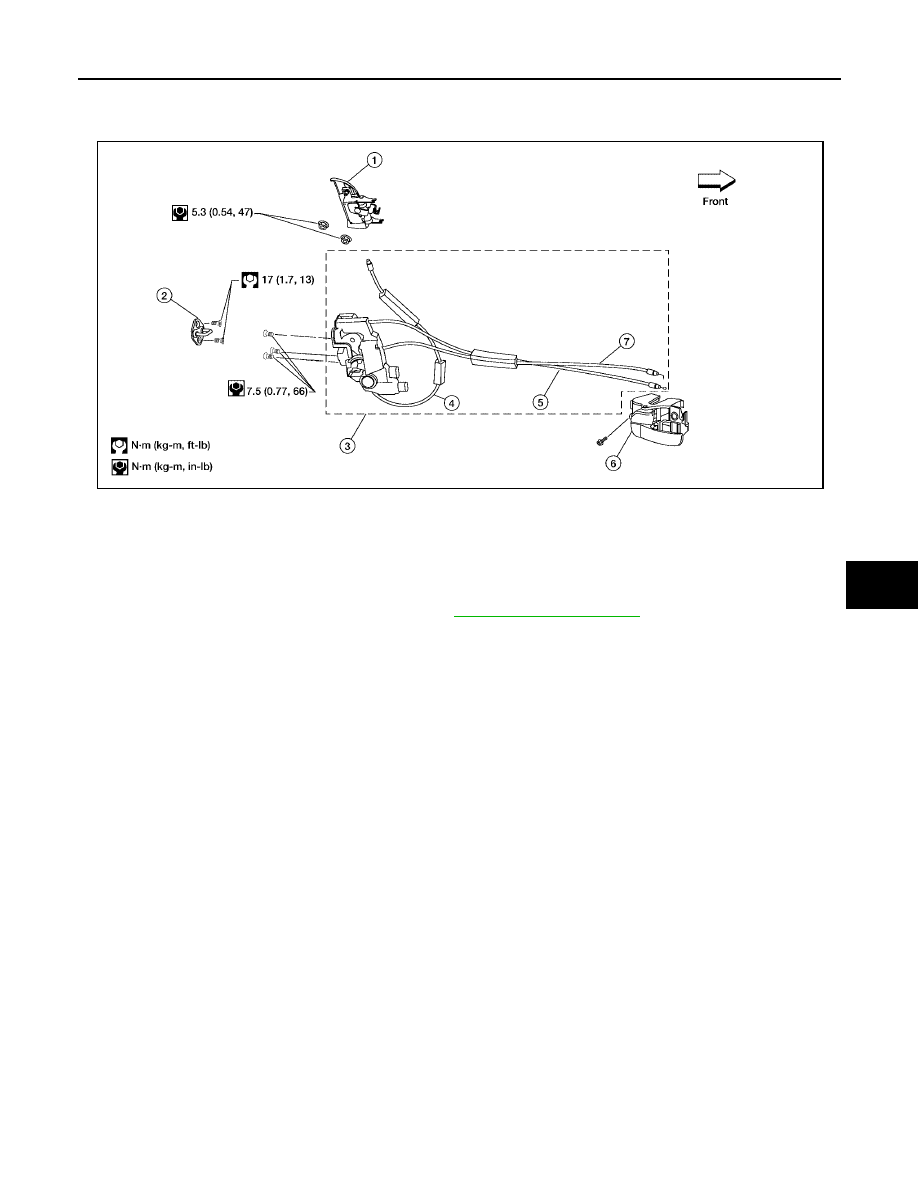

Component Structure

EIS0040B

Removal and Installation

EIS0040C

REMOVAL

1.

Remove the rear door window regulator. Refer to

GW-48, "Rear Door Glass"

.

2.

Remove door grommets, and remove outside handle nuts from the hole.

3.

Remove outside handle.

4.

Disconnect the outside handle cable connection.

5.

Remove the inside door handle.

6.

Disconnect the door lock and inside door handle cables from the inside door handle.

7.

Disconnect the door lock actuator connector and remove the assembly.

INSTALLATION

Installation is in the reverse order of removal.

1.

Outside door handle

2.

Rear door striker

3.

Rear door lock assembly

4.

Outside door handle cable

5.

Inside door handle cable

6.

Inside door handle assembly

7.

Door lock cable

LIIA1729E

BL-98

BACK DOOR LOCK

2005 Pathfinder

BACK DOOR LOCK

PFP:90504

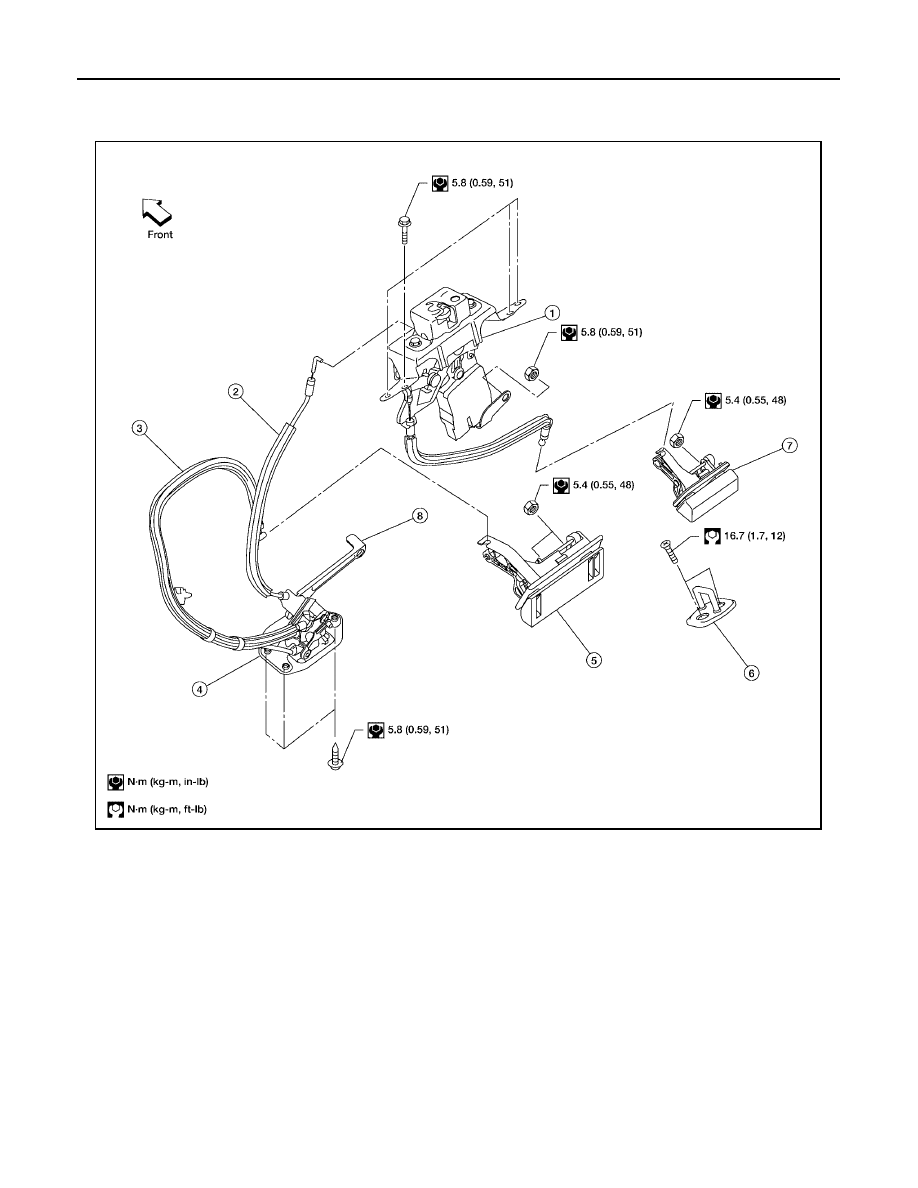

Component Structure

EIS0040D

1.

Glass hatch latch assembly

2.

Emergency exit handle cable

3.

Back door latch cable

4.

Back door latch

5.

Back door release handle

6.

Back door striker

7.

Glass hatch release handle

8.

emergency exit handle

LIIA1730E

NVIS(NISSAN VEHICLE IMMOBILIZER SYSTEM-NATS)

BL-99

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

NVIS(NISSAN VEHICLE IMMOBILIZER SYSTEM-NATS)

PFP:28591

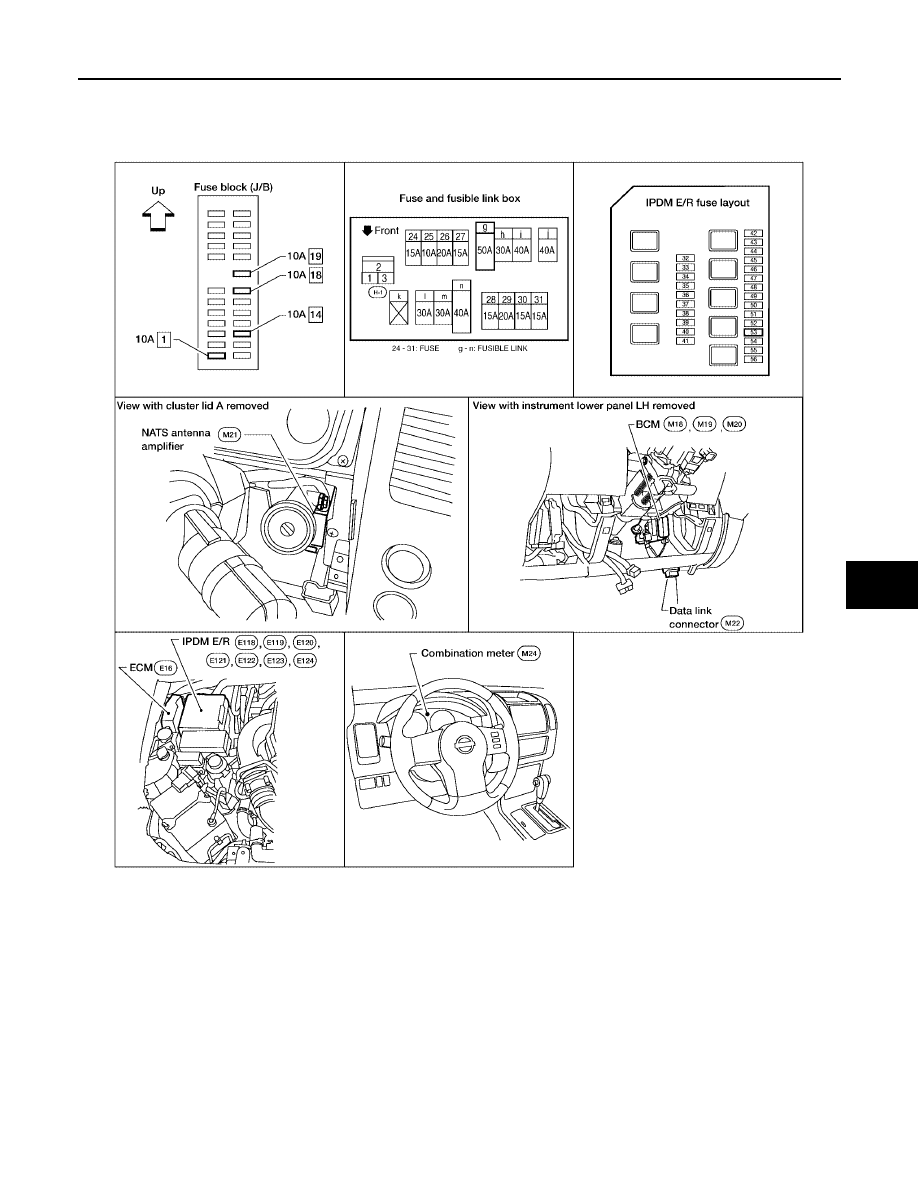

Component Parts and Harness Connector Location

EIS0040E

WIIA0443E

BL-100

NVIS(NISSAN VEHICLE IMMOBILIZER SYSTEM-NATS)

2005 Pathfinder

System Description

EIS0040F

NVIS (Nissan Vehicle Immobilizer System-NATS) has the following immobilizer functions:

●

Since only NVIS (NATS) ignition keys, whose IDs have been registered into the ECM and BCM, allow the
engine to run, operation of a stolen vehicle without a NVIS (NATS) registered key is prevented by NVIS
(NATS).
NVIS (NATS) will immobilize the engine if someone tries to start it without the registered key of NVIS
(NATS).

●

All of the originally supplied ignition key IDs have been NVIS (NATS) registered.
If requested by the vehicle owner, a maximum of five key IDs can be registered into the NVIS (NATS)
components.

●

The security indicator blinks when the ignition switch is in OFF or ACC position. NVIS (NATS) warns out-
siders that the vehicle is equipped with the anti-theft system.

●

When NVIS (NATS) detects trouble, the security indicator lamp lights up while ignition key is in the ON
position.

●

NVIS (NATS) trouble diagnoses, system initialization and additional registration of other NVIS (NATS)
ignition key IDs must be carried out using CONSULT-II hardware and CONSULT-II NVIS (NATS) software.
When NVIS (NATS) initialization has been completed, the ID of the inserted ignition key is automatically
NVIS (NATS) registered. Then, if necessary, additional registration of other NVIS (NATS) ignition key IDs
can be carried out.
Regarding the procedures of NVIS (NATS) initialization and NVIS (NATS) ignition key ID registration, refer
to CONSULT-II Operation Manual NATS-IVIS/NVIS.

●

When servicing a malfunction of the NVIS (NATS) (indicated by lighting up of Security Indicator
Lamp) or registering another NVIS (NATS) ignition key ID, it may be necessary to re-register origi-
nal key identification. Therefore, be sure to receive ALL KEYS from vehicle owner.

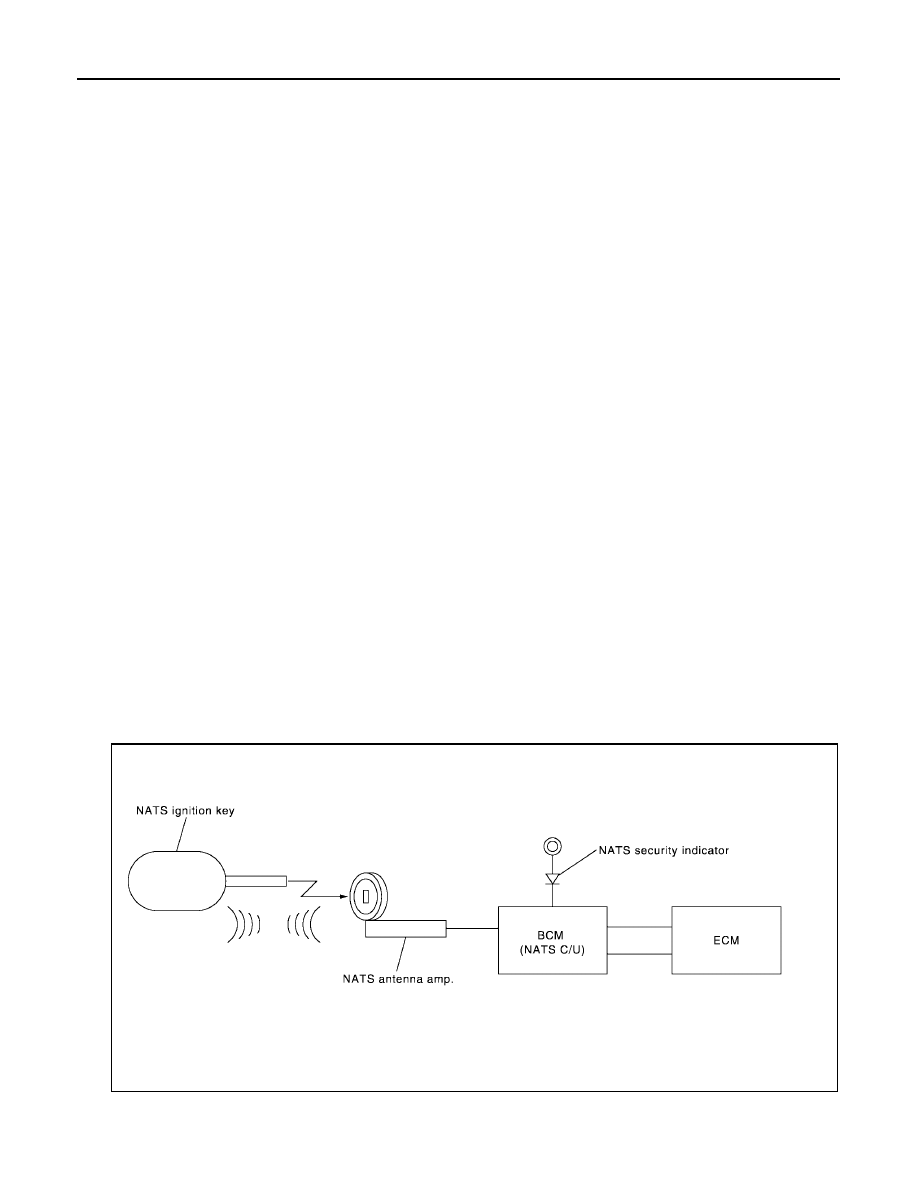

System Composition

EIS0040G

The immobilizer function of the NVIS (NATS) consists of the following:

●

NATS ignition key

●

NATS antenna amp. located in the ignition key cylinder

●

Body control module (BCM)

●

Engine control module (ECM)

●

Security indicator

NOTE:
The communication between ECM and BCM uses the CAN communication system.

PIIA1121E

NVIS(NISSAN VEHICLE IMMOBILIZER SYSTEM-NATS)

BL-101

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

ECM Re-communicating Function

EIS0040H

The following procedure can automatically perform re-communication of ECM and BCM, but only when the
ECM has been replaced with a new one which has never been energized on-board.
(In this step, initialization procedure by CONSULT-II is not necessary)

NOTE:

●

When registering new key IDs or replacing the ECM other than brand new, refer to CONSULT-II
Operation Manual NATS-IVIS/NVIS.

●

If multiple keys are attached to the key holder, separate them before work.

●

Distinguish keys with unregistered key ID from those with registered ID.

1.

Install ECM.

2.

Using a registered key (*2), turn ignition switch to ON.
*2: To perform this step, use the key (except for card plate key) that has been used before performing
ECM replacement.

3.

Maintain ignition switch in ON position for at least 5 seconds.

4.

Turn ignition switch to OFF.

5.

Start engine.
If engine can be started, procedure is completed.
If engine cannot be started, refer to CONSULT-II Operation Manual NATS-IVIS/NVIS and initialize control
unit.

BL-102

NVIS(NISSAN VEHICLE IMMOBILIZER SYSTEM-NATS)

2005 Pathfinder

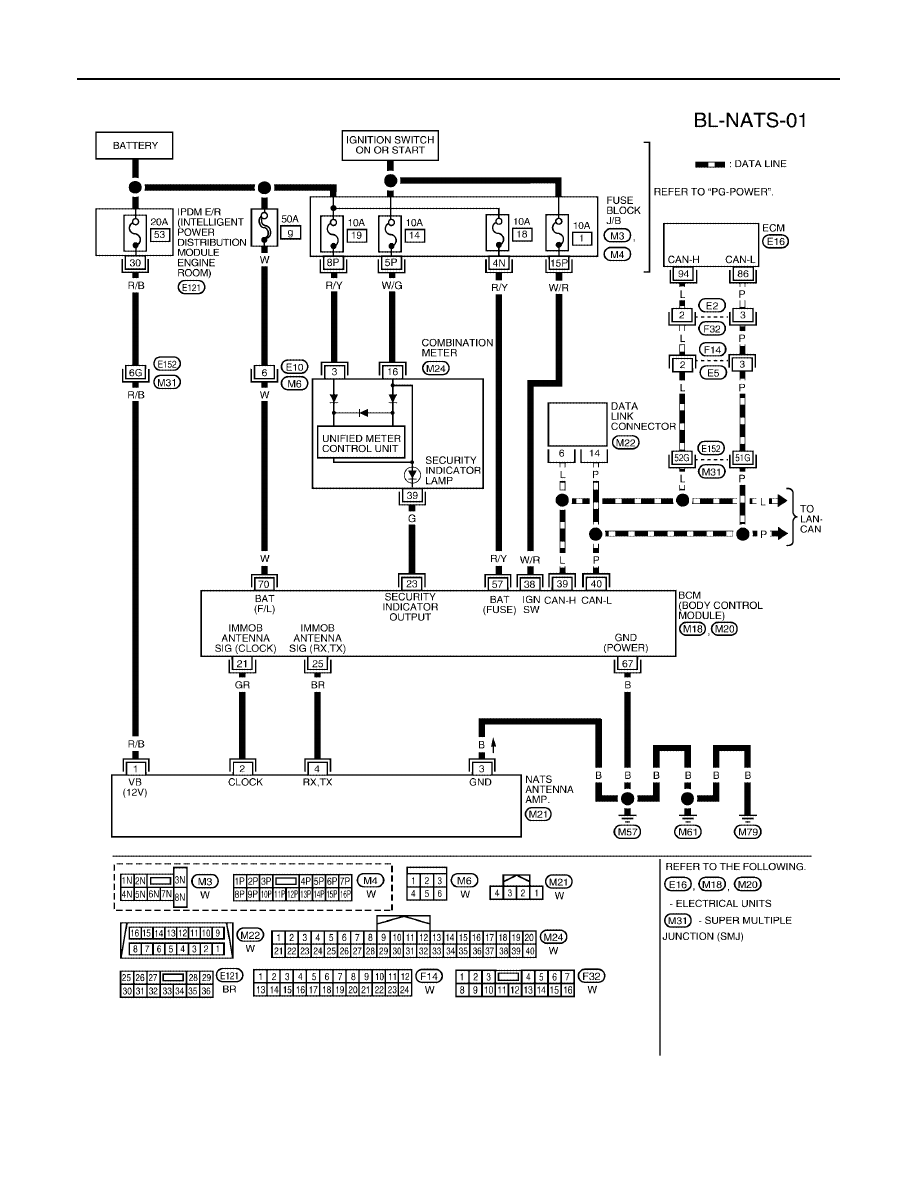

Wiring Diagram — NATS —

EIS0040I

WIWA0552E
