VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-71

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

The headlamp flashes and the horn sounds intermittently.
The alarm automatically turns off after 50 seconds or when BCM receives any signal from keyfob.

CAN Communication System Description

EIS003Z7

Refer to

LAN-24, "CAN COMMUNICATION"

.

BL-72

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2005 Pathfinder

Schematic

EIS003Z8

WIWA0546E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-73

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

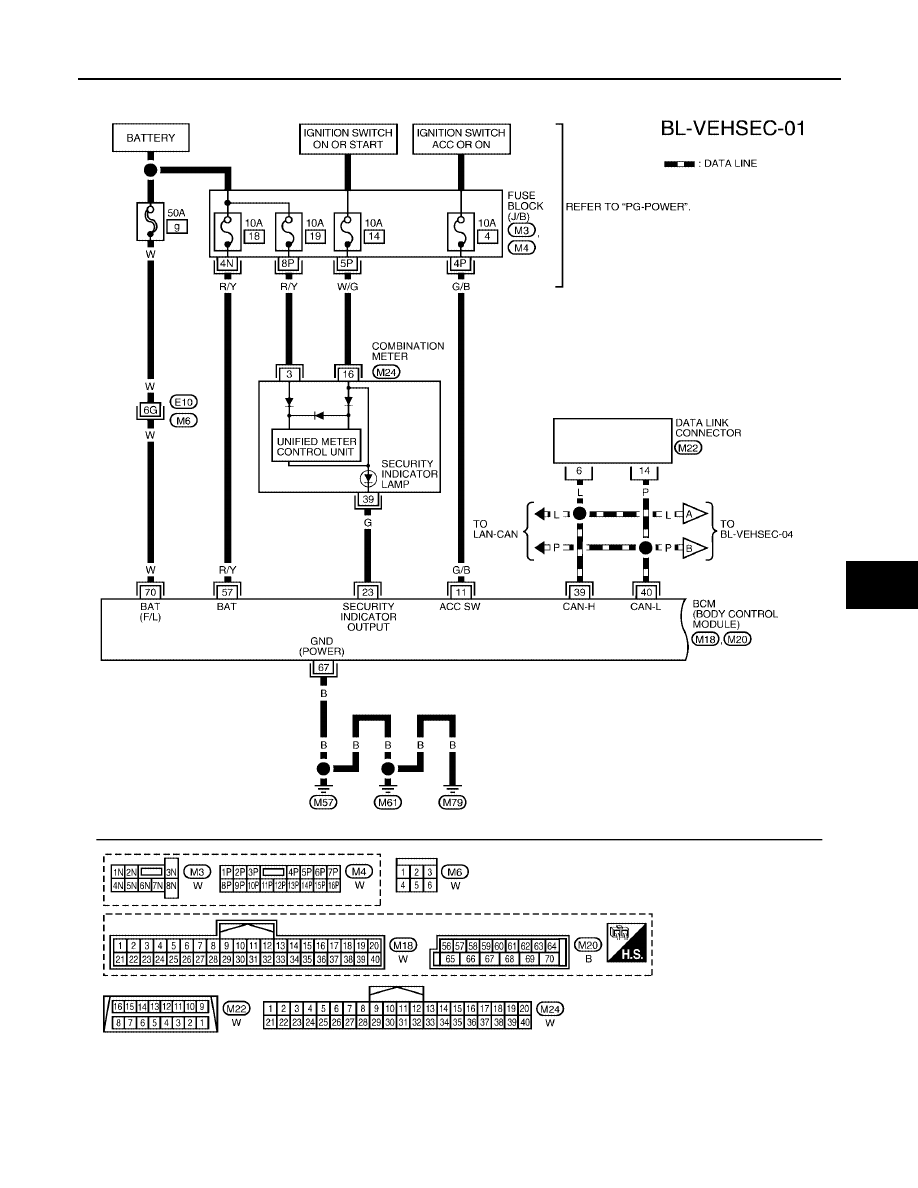

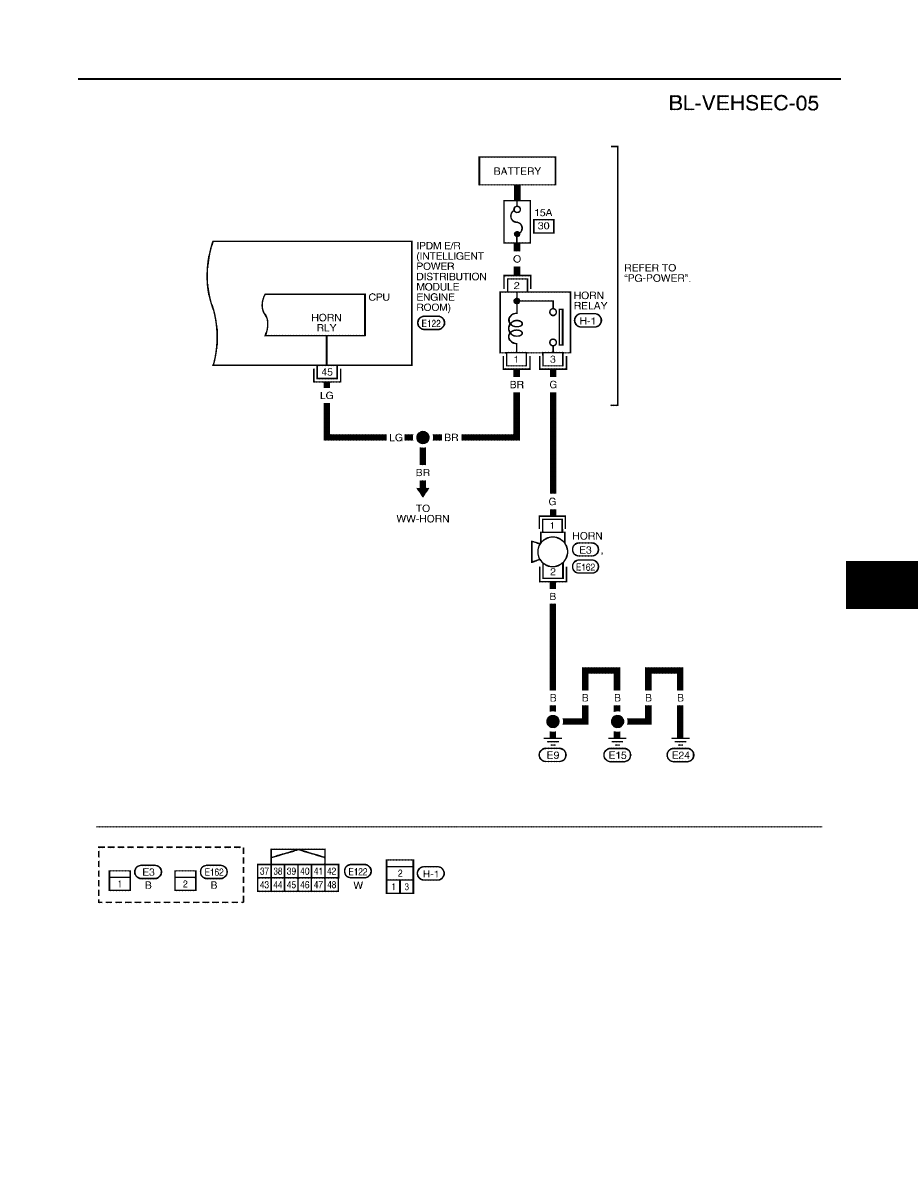

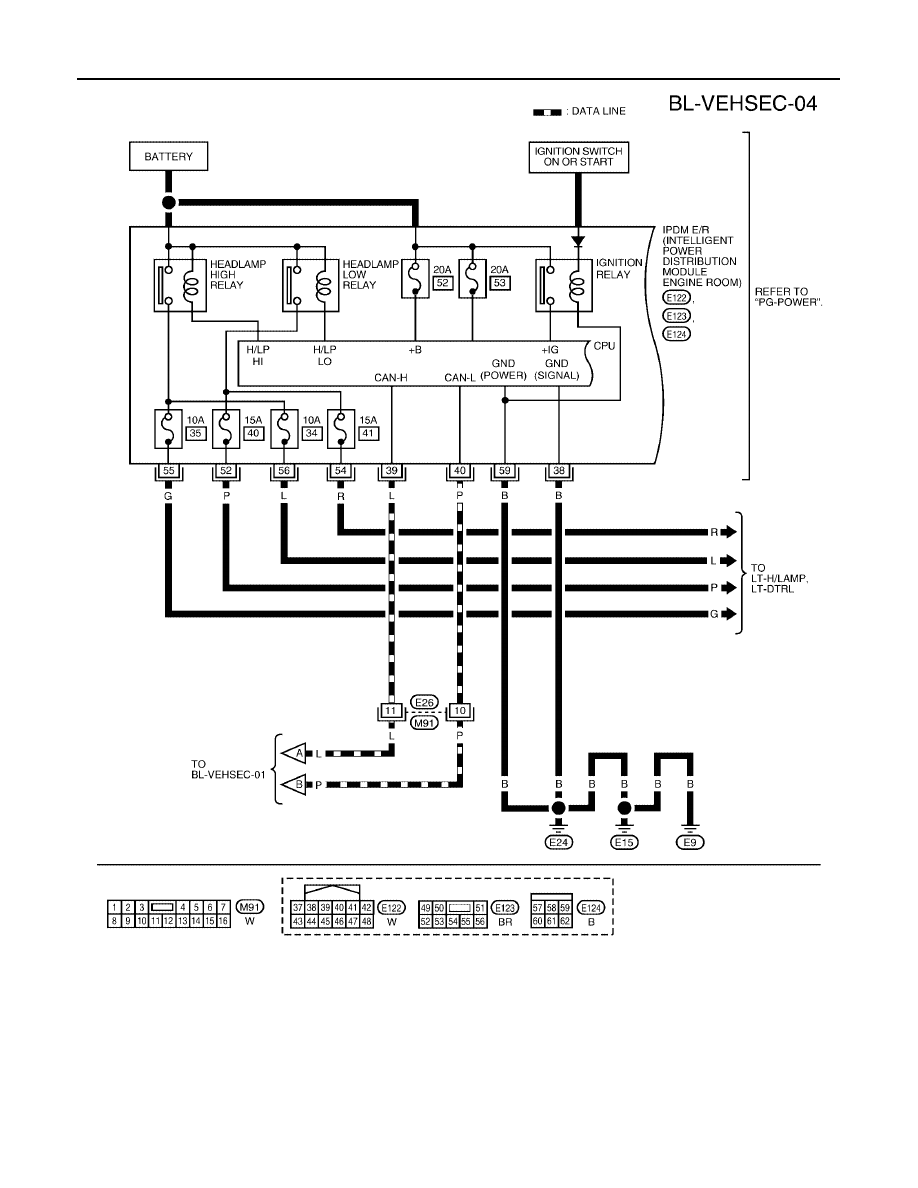

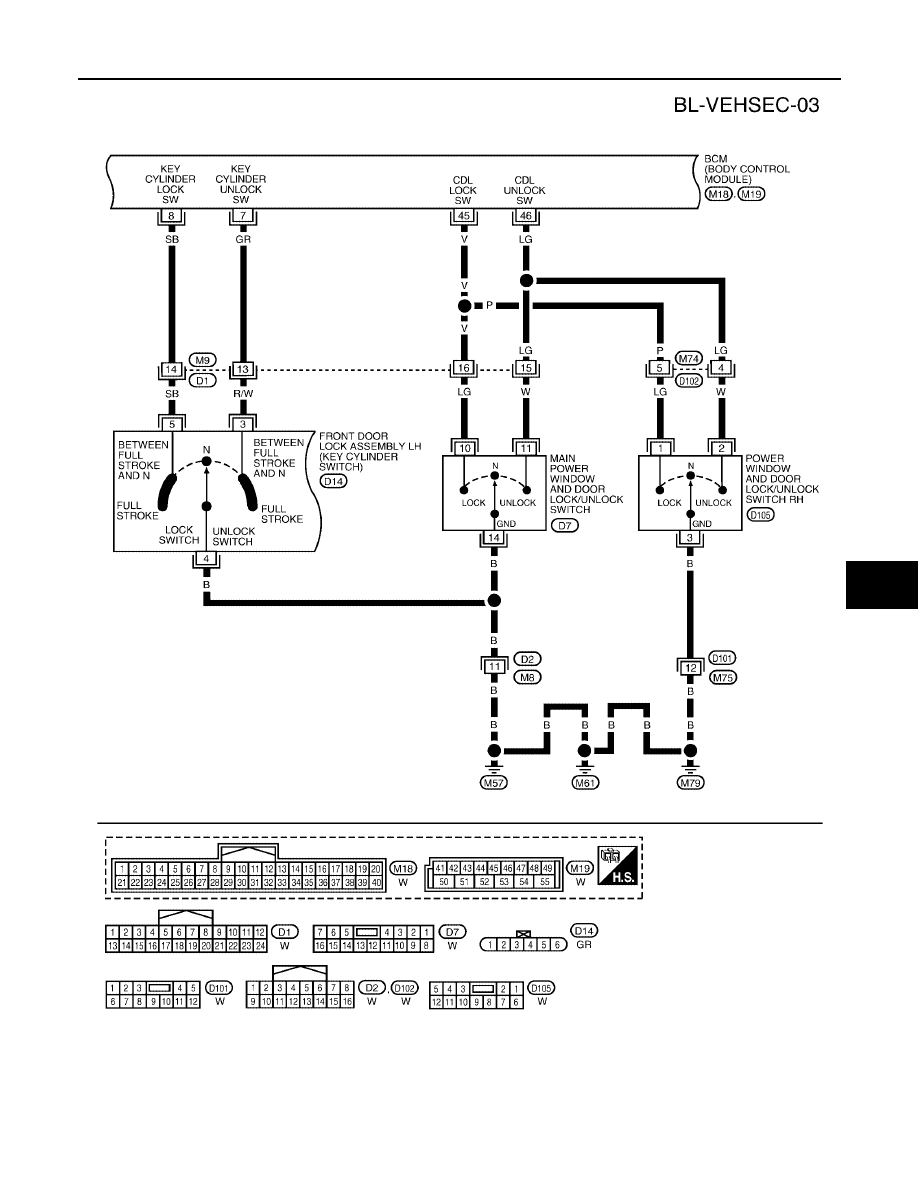

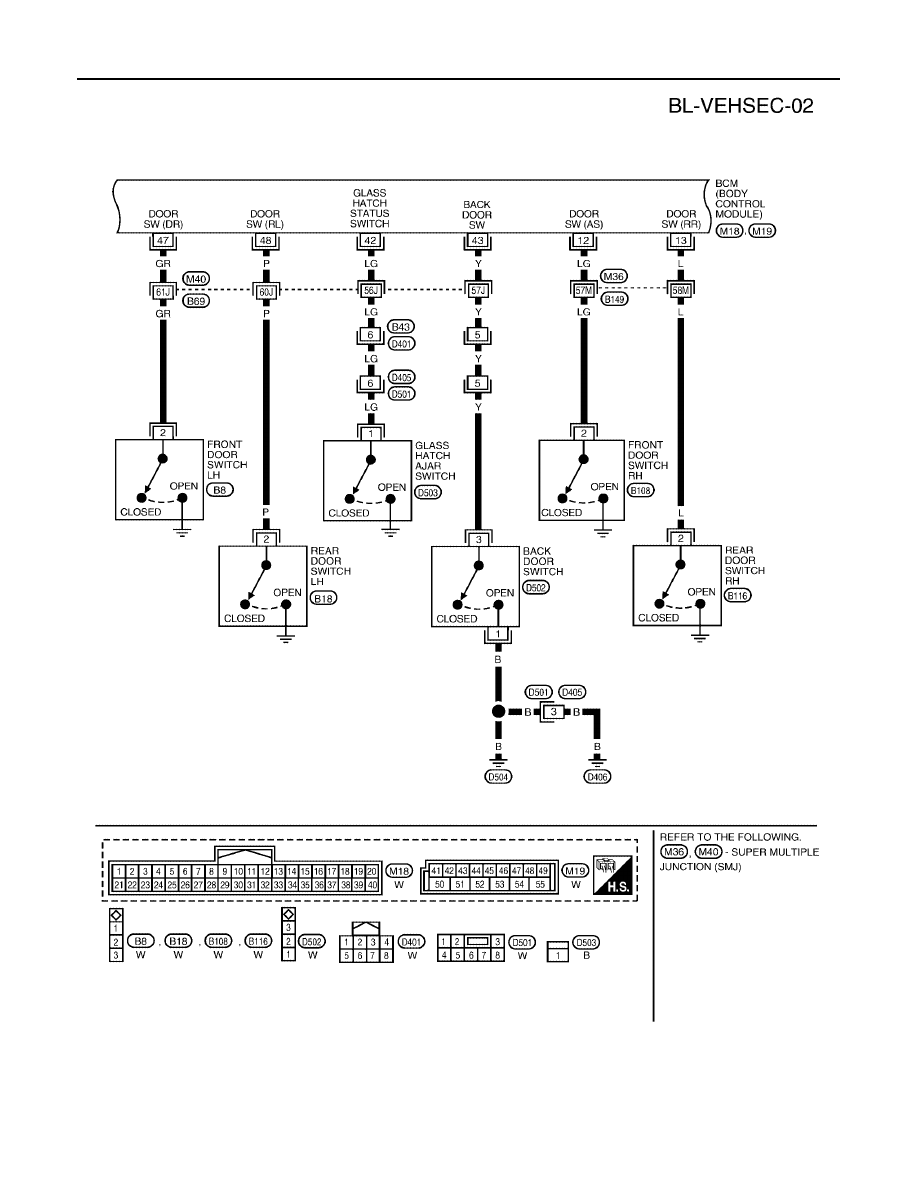

Wiring Diagram — VEHSEC —

EIS003Z9

WIWA0547E

BL-74

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2005 Pathfinder

WIWA0548E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-75

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

WIWA0549E

BL-76

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2005 Pathfinder

WIWA0550E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-77

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

WIWA0551E

BL-78

VEHICLE SECURITY (THEFT WARNING) SYSTEM

2005 Pathfinder

Terminals and Reference Value for BCM

EIS003ZA

Terminals and Reference Value for IPDM E/R

EIS003ZB

*1: When horn reminder is ON.

CONSULT-II Function (BCM)

EIS003ZC

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

Terminal

Wire

Color

Item

Condition

Voltage (V)

(Approx.)

7

GR

Front door lock assembly LH
(key cylinder switch) (unlock)

OFF (neutral)

→

ON (unlocked)

5

→

0

8

SB

Front door lock assembly LH
(key cylinder switch) (lock)

OFF (neutral)

→

ON (locked)

5

→

0

11

G/B

Ignition switch (ACC)

Ignition switch ACC

Battery voltage

12

LG

Front door switch RH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

13

L

Rear door switch RH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

23

G

Security indicator lamp

Goes off

→

Illuminates (Every 2.4 sec-

onds)

Battery voltage

→

0

39

L

CAN-H

—

—

40

P

CAN-L

—

—

42

LG

Glass hatch ajar switch

Glass close (OFF)

→

Glass open (ON)

5

→

0

43

Y

Back door switch

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

45

V

Lock switch signal

Door lock and unlock switch (neutral)

→

Door lock and unlock switch

(locked)

Battery voltage

→

0

46

LG

Unlock switch signal

Door lock and unlock switch (neutral)

→

Door lock and unlock switch

(unlocked)

Battery voltage

→

0

47

GR

Front door switch LH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

48

P

Rear door switch LH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

57

R/Y

Power source (BAT)

—

Battery voltage

67

B

Ground

—

0

70

W

Power source (BAT)

—

Battery voltage

Terminal

Wire

Color

Item

Condition

Voltage (V)

(Approx.)

38

B

Ground

—

0

39

L

CAN-H

—

—

40

P

CAN-L

—

—

45

LG

Horn relay

When doors locks are operated
using keyfob (OFF

→

ON) *1

Battery voltage

→

0

52

P

Headlamp low (LH)

Lighting switch 2ND

position

OFF

0

ON

Battery voltage

54

R

Headlamp low (RH)

Lighting switch 2ND

position

OFF

0

ON

Battery voltage

55

G

Headlamp high (LH)

Lighting switch HIGH

or PASS position

OFF

0

ON

Battery voltage

56

L

Headlamp high (RH)

Lighting switch HIGH

or PASS position

OFF

0

ON

Battery voltage

59

B

Ground

—

0
