NAVIGATION SYSTEM

AV-131

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

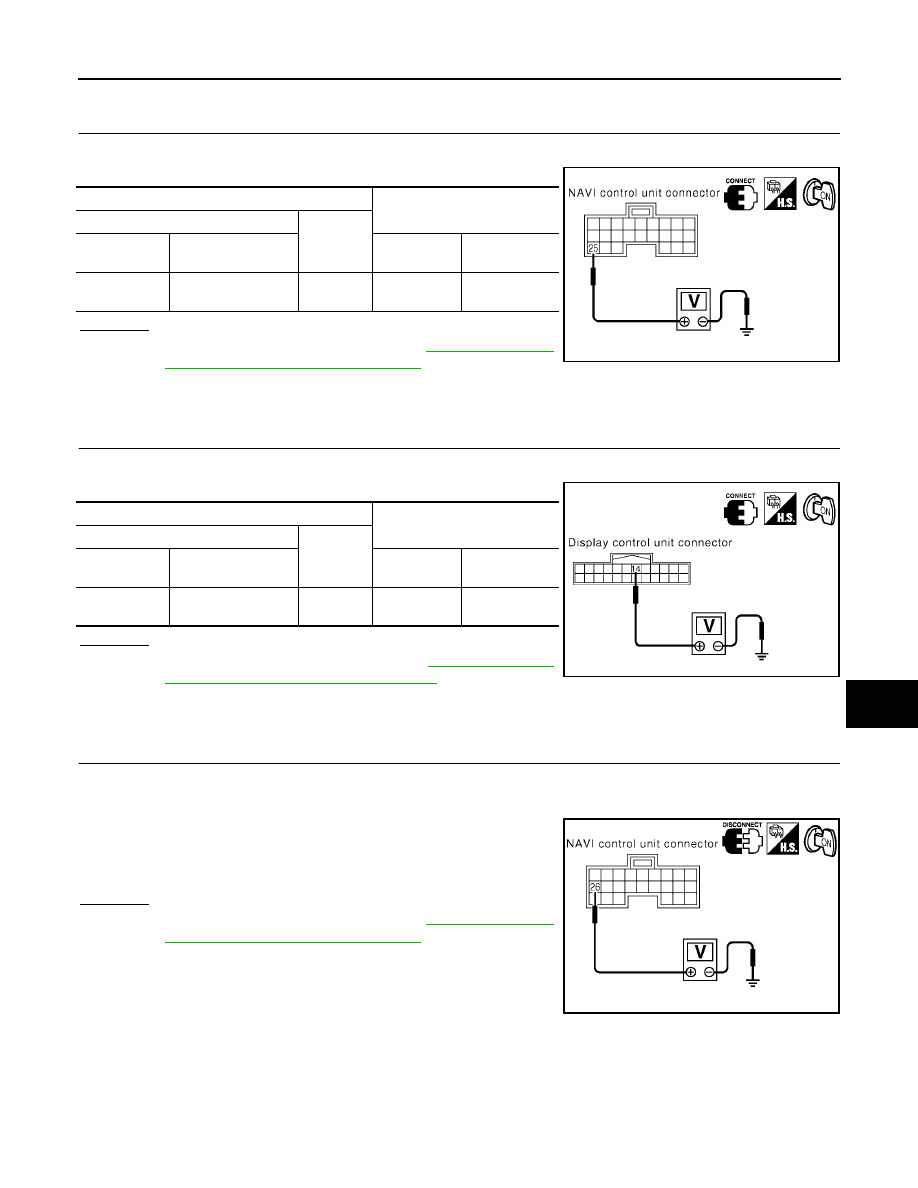

Illumination Signal Check for NAVI Control Unit

EKS009VV

1.

CHECK ILLUMINATION SIGNAL

1.

Turn the ignition switch ON.

2.

Check voltage between NAVI control unit and ground.

OK or NG

OK

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

NG

>> Check harness for open or short between NAVI control unit and IPDM E/R.

Illumination Signal Check for Display Control Unit

EKS009VW

1.

CHECK ILLUMINATION SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between display control unit and ground.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

NG

>> Check harness for open or short between display control unit and IPDM E/R.

Ignition Signal Check for NAVI Control Unit

EKS009VX

1.

CHECK IGNITION SIGNAL

1.

Disconnect NAVI control unit connector B152.

2.

Turn ignition switch ON.

3.

Check voltage between NAVI control unit harness connector
B152 terminal 26 and ground.

OK or NG

OK

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

NG

>> Check harness for open or short between NAVI control

unit and fuse.

Terminals

Lighting switch position

(+)

(–)

Connector

Terminal

1st or 2nd

position

OFF

B152

25

Ground

Battery
voltage

Approx. 0V

SKIA4298E

Terminals

Lighting switch position

(+)

(–)

Connector

Terminal

1st or 2nd

position

OFF

M94

14

Ground

Battery
voltage

Approx. 0V

SKIA4299E

Battery voltage should exist.

WKIA3256E

AV-132

NAVIGATION SYSTEM

2005 Pathfinder

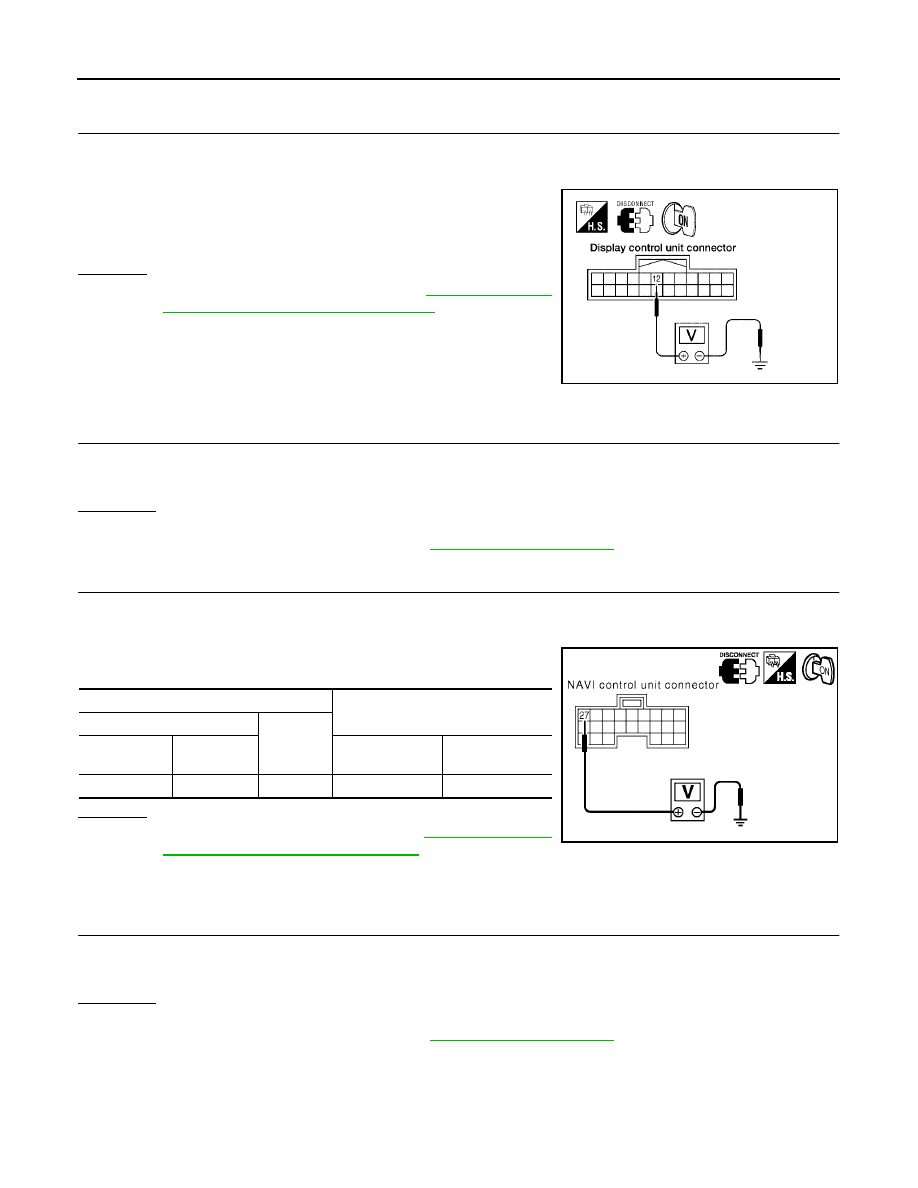

Ignition Signal Check for Display Control Unit

EKS009VY

1.

CHECK IGNITION SIGNAL

1.

Disconnect display control unit connector M94.

2.

Turn ignition switch ON.

3.

Check voltage between display control unit harness connector
M94 terminal 12 and ground.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

NG

>> Check harness for open or short between display con-

trol unit and fuse.

Reverse Signal Check for NAVI Control Unit

EKS009VZ

1.

CHECK REVERSE LAMP

1.

Turn ignition switch ON.

2.

Place selector lever into R-position. Do back-up lamps come on?

YES or NO

YES

>> GO TO 2.

NO

>> Check back-up lamp system. Refer to

LT-100, "BACK-UP LAMP"

.

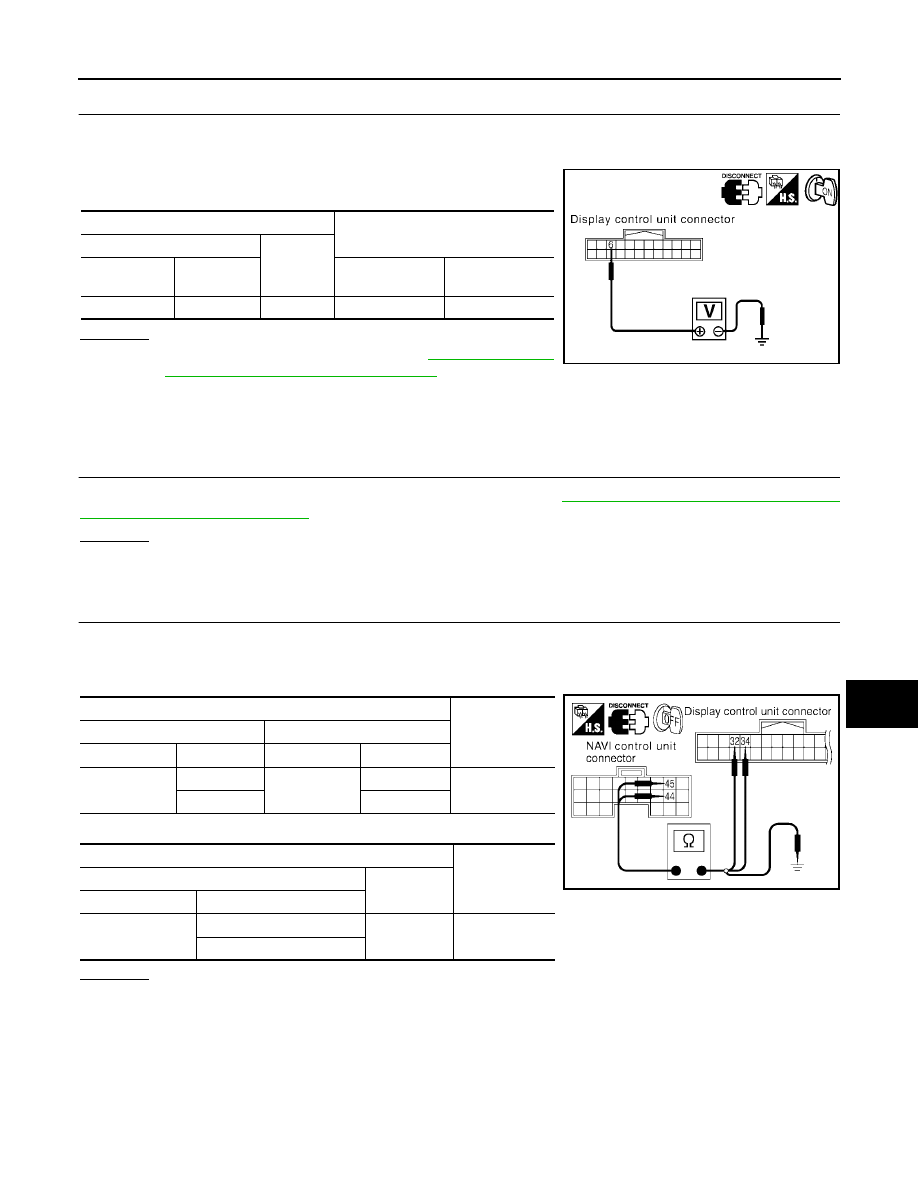

2.

CHECK REVERSE SIGNAL

1.

Disconnect NAVI control unit connector B152.

2.

Turn ignition switch ON.

3.

With the selector lever in R-position, check voltage between
NAVI control unit and ground.

OK or NG

OK

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

NG

>> Check harness for open or short between NAVI control unit and back-up lamp position relay.

Reverse Signal Check for Display Control Unit

EKS009W0

1.

CHECK REVERSE LAMP

1.

Turn ignition switch ON.

2.

Place selector lever into R-position. Do back-up lamps come on?

YES or NO

YES

>> GO TO 2.

NO

>> Check back-up lamp system. Refer to

LT-100, "BACK-UP LAMP"

.

Battery voltage should exist.

WKIA1230E

Terminals

Selector lever position

(+)

(–)

Connector

Terminal

R-position

Other than R-

position

B152

27

Ground

Battery voltage

Approx. 0V

SKIA4302E

NAVIGATION SYSTEM

AV-133

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

2.

CHECK REVERSE SIGNAL

1.

Disconnect display control unit connector M94.

2.

Turn ignition switch ON.

3.

With the selector lever in R-position, check voltage between dis-
play control unit and ground.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

NG

>> Check harness for open or short between display control unit and back-up lamp position relay.

AV Communication Line Check (Between Display Control Unit and NAVI Control
Unit)

EKS009W1

1.

CHECK POWER SUPPLY AND GROUND CIRCUIT

Check power supply and ground circuit for NAVI control unit. Refer to

AV-124, "Power Supply and Ground Cir-

cuit Check for NAVI Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector B152 and display control unit connector M95.

3.

Check continuity between NAVI control unit and display control unit.

4.

Check continuity between NAVI control unit and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

Terminals

Selector lever position

(+)

(–)

Connector

Terminal

R-position

Other than

R-position

M94

6

Ground

Battery voltage

Approx. 0V

SKIA4303E

Terminals

Continuity

NAVI control unit

Display control unit

Connector

Terminal

Connector

Terminal

B152

44

M95

32

Yes

45

34

Terminals

Continuity

NAVI control unit

—

Connector

Terminal

B152

44

Ground

No

45

SKIA4444E

AV-134

NAVIGATION SYSTEM

2005 Pathfinder

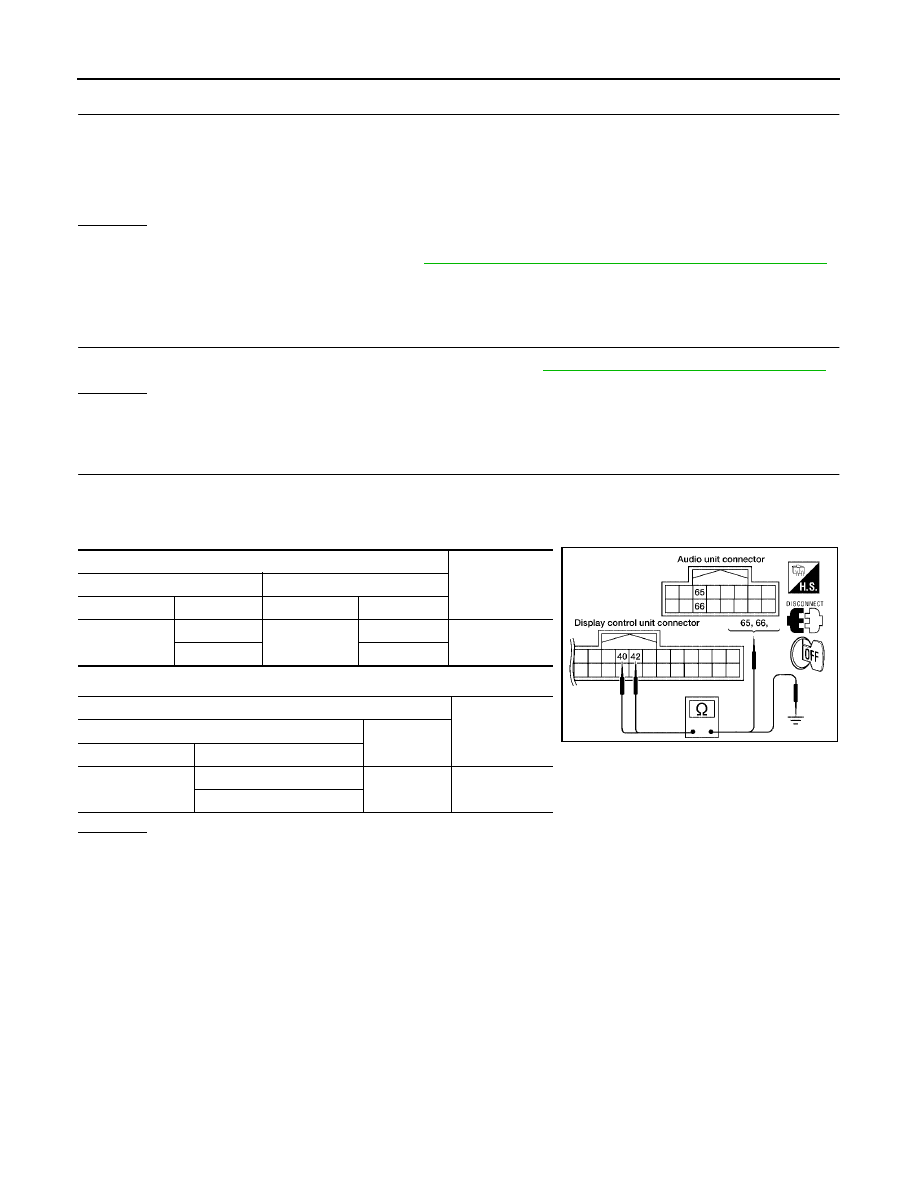

3.

CHECK SELF-DIAGNOSIS OF DCU

1.

Replace NAVI control unit.

2.

Connect NAVI control unit connector and display control unit connector.

3.

Turn ignition switch ON.

4.

Start self-diagnosis of DCU and check the self-diagnosis result.

OK or NG

OK

>> Inspection End.

NG

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

Audio Communication Line Check (Between Display Control Unit and Audio
Unit)

EKS009W2

1.

CHECK POWER SUPPLY AND GROUND CIRCUIT

1.

Check power supply and ground circuit for audio unit. Refer to

AV-33, "Power Supply Circuit Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect audio unit connector M45 and display control unit connector M95.

3.

Check continuity between audio unit and display control unit.

4.

Check continuity between display control unit and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

Terminals

Continuity

Display control unit

Audio unit

Connector

Terminal

Connector

Terminal

M95

40

M45

65

Yes

42

66

Terminals

Continuity

Display control unit

—

Connector

Terminal

M95

40

Ground

No

42

WKIA1192E

NAVIGATION SYSTEM

AV-135

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

3.

CHECK 1: AUDIO-TX COMMUNICATION SIGNAL

1.

Connect display control unit connector.

2.

Turn ignition switch ON.

3.

Check voltage between display control unit harness connector
M95 terminal 42 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

4.

CHECK 2: AUDIO-RX COMMUNICATION SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect display control unit connector M95.

3.

Connect audio unit connector M45.

4.

Turn ignition switch ON.

5.

Check voltage between audio unit harness connector M45 ter-
minal 65 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Replace audio unit. Refer to

AV-52, "Removal and

Installation for Audio Unit"

.

5.

CHECK 3: AUDIO-TX COMMUNICATION SIGNAL

1.

Turn ignition switch OFF.

2.

Connect display control unit connector M95.

3.

Turn ignition switch ON.

4.

Check signal between display control unit harness connector
M95 terminal 40 and ground with CONSULT-ll or oscilloscope.

OK or NG

OK

>> GO TO 6.

NG

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

Approx. 3.5V or more.

WKIA1770E

Approx. 3.5V or more.

WKIA1771E

40 - Ground

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

SKIA4447E

AV-136

NAVIGATION SYSTEM

2005 Pathfinder

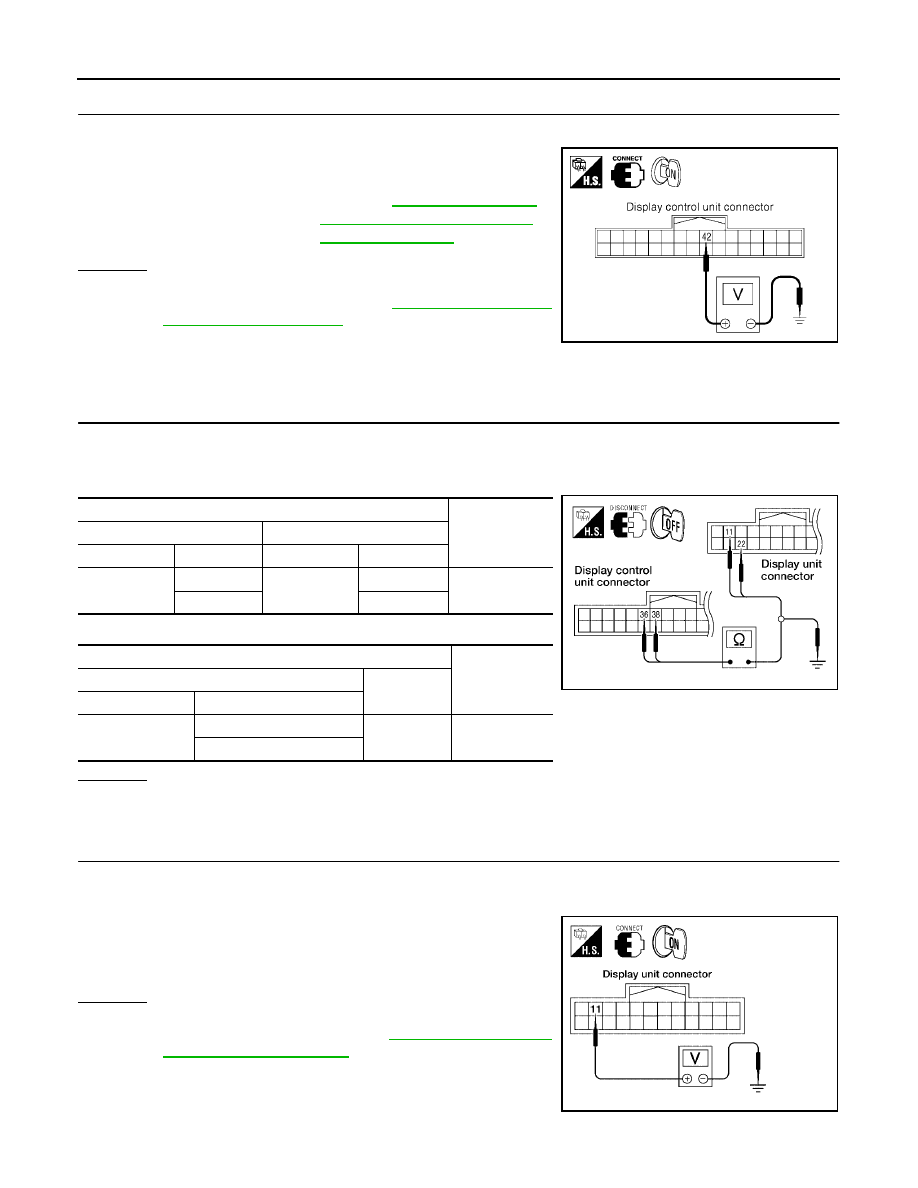

6.

CHECK 4: AUDIO-RX COMMUNICATION SIGNAL

1.

Turn ignition switch ON.

2.

Check signal between display control unit harness connector
M95 terminal 42 and ground with CONSULT-ll or oscilloscope.

OK or NG

OK

>> Inspection End.

NG

>> Replace audio unit. Refer to

AV-52, "Removal and

Installation for Audio Unit"

.

Display Communication Line Check (Between Display Control Unit and Display
Unit)

EKS009W3

1.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect display unit connector M93 and display control unit connector M95.

3.

Check continuity between display control unit and display unit.

4.

Check continuity between display control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness or connector.

2.

CHECK 1: COMMUNICATION SIGNAL (DCU–DSP)

1.

Connect display unit connector.

2.

Turn ignition switch ON.

3.

Check voltage between display unit harness connector M93 ter-
minal 11 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace display unit. Refer to

AV-166, "Removal and

Installation of Display Unit"

.

42 - Ground

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

SKIA4448E

Terminals

Continuity

Display control unit

Display unit

Connector

Terminal

Connector

Terminal

M95

36

M93

11

Yes

38

22

Terminals

Continuity

Display control unit

—

Connector

Terminal

M95

36

Ground

No

38

WKIA2019E

Approx. 3.5V or more.

WKIA1377E

NAVIGATION SYSTEM

AV-137

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

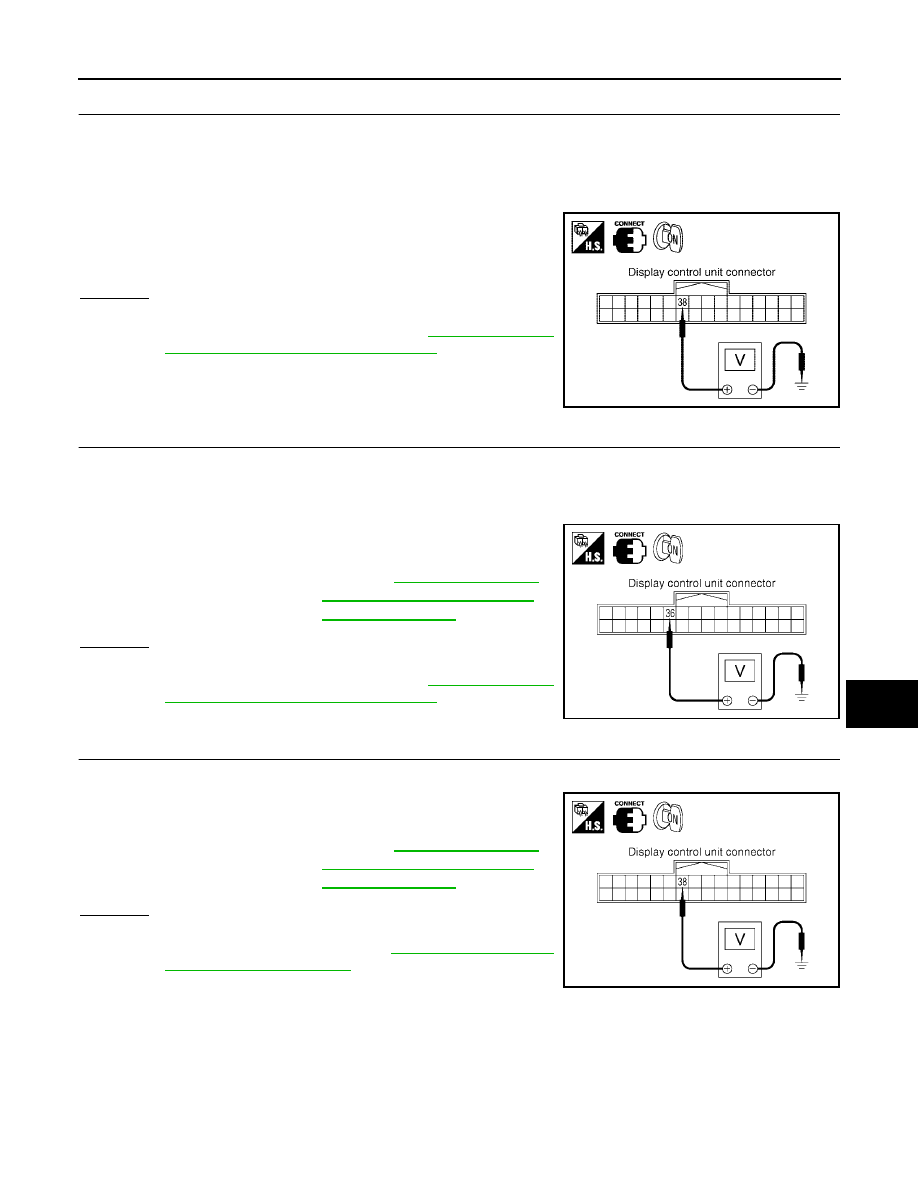

3.

CHECK 2: COMMUNICATION SIGNAL (DSP–DCU)

1.

Turn ignition switch OFF.

2.

Disconnect display unit connector M93.

3.

Connect display control unit connector.

4.

Turn ignition switch ON.

5.

Check voltage between display control unit harness connector
M95 terminal 38 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

4.

CHECK 3: COMMUNICATION SIGNAL (DCU–DSP)

1.

Turn ignition switch OFF.

2.

Connect display unit connector.

3.

Turn ignition switch ON.

4.

Check signal between display control unit harness connector
M95 terminal 36 and ground with CONSULT-ll or oscilloscope.

OK or NG

OK

>> GO TO 5.

NG

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

5.

CHECK 4: COMMUNICATION SIGNAL (DSP–DCU)

1.

Turn ignition switch ON.

2.

Check signal between display control unit harness connector
M95 terminal 38 and ground with CONSULT-ll or oscilloscope.

OK or NG

OK

>> Inspection End.

NG

>> Replace display unit. Refer to

AV-166, "Removal and

Installation of Display Unit"

.

Approx. 3.5V or more.

SKIA4453E

36 - Ground

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

SKIA4452E

38 - Ground

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

SKIA4453E

AV-138

NAVIGATION SYSTEM

2005 Pathfinder

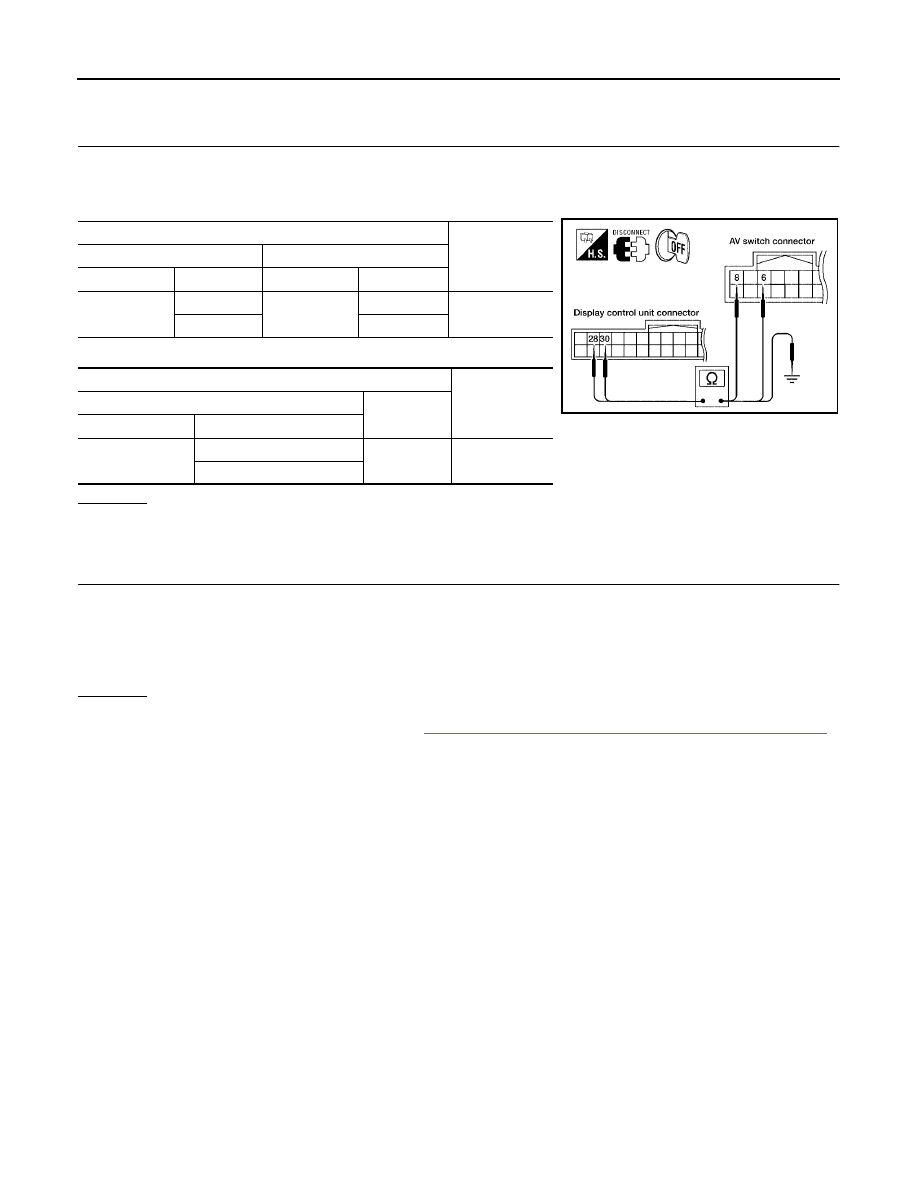

AV Communication Line Check (Between Display Control Unit and AV Switch)

EKS009W4

1.

CHECK AV SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect display control unit connector M95 and AV switch connector M98.

3.

Check continuity between display control unit and AV switch.

4.

Check continuity between display control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness or connector.

2.

CHECK SELF-DIAGNOSIS OF DCU

1.

Replace AV switch.

2.

Connect display control unit connector and AV switch connector.

3.

Turn ignition switch ON.

4.

Start self-diagnosis of DCU and check the self-diagnosis result.

OK or NG

OK

>> Inspection End.

NG

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

Terminals

Continuity

Display control unit

AV switch

Connector

Terminal

Connector

Terminal

M95

28

M98

6

Yes

30

8

Terminals

Continuity

Display control unit

—

Connector

Terminal

M95

28

Ground

No

30

WKIA3257E
