NAVIGATION SYSTEM

AV-115

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

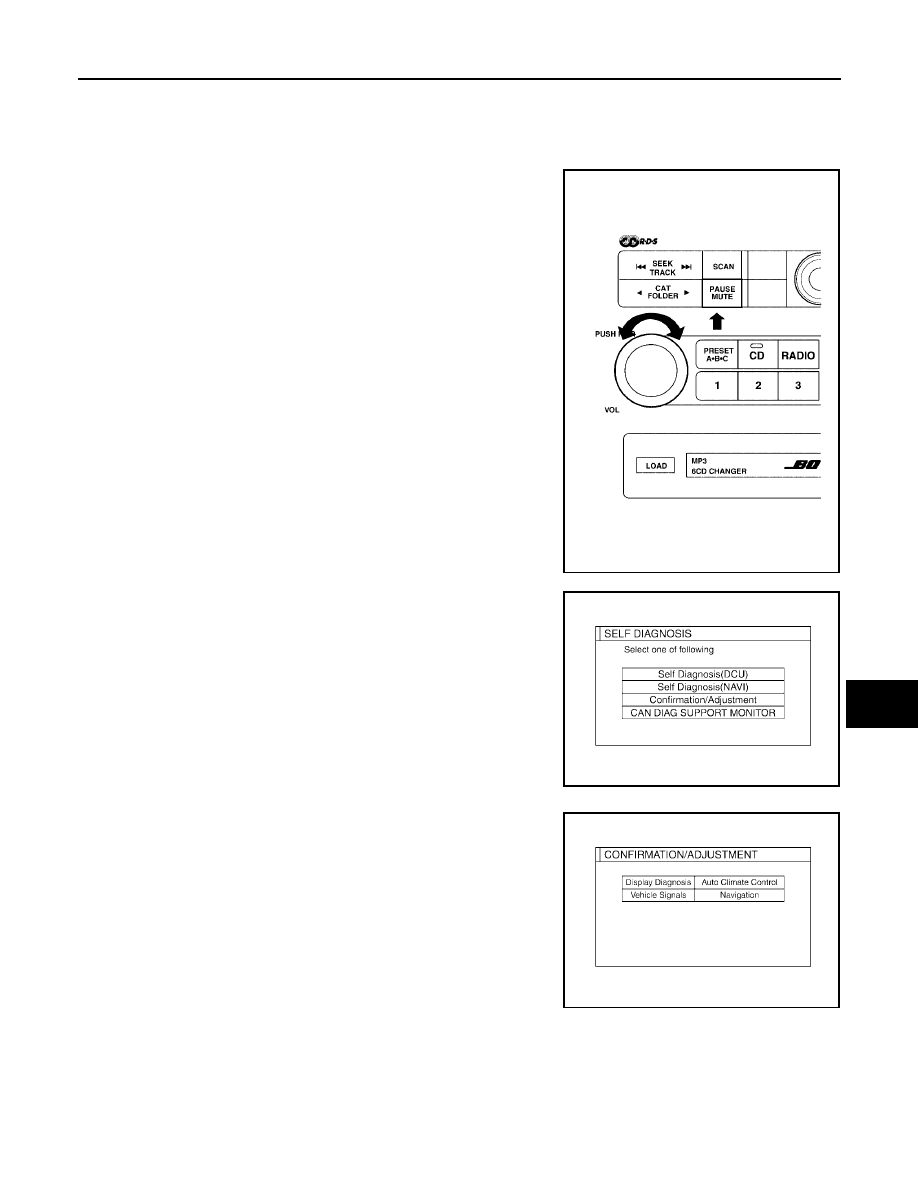

Confirmation/Adjustment Mode

EKS009VM

OPERATION PROCEDURE

1.

Start the engine.

2.

Turn the audio system off.

3.

While pressing the “PAUSE/MUTE” button, turn the volume con-
trol dial clockwise or counterclockwise for 30 clicks or more.
(When the self-diagnosis mode is started, a short beep will be
heard.)

●

Shifting from current screen to previous screen is performed
by pressing “PREV” button.

4.

The initial self-diagnosis screen will be shown, and items “Self-
Diagnosis

(DCU)”,

“Self-Diagnosis

(NAVI)”,

“Confirmation/

Adjustment” and “CAN DIAG SUPPORT MONITOR” will
become selective.

5.

When “Confirmation/Adjustment” is selected on the initial self-
diagnosis screen, the operation will enter the CONFIRMATION/
ADJUSTMENT mode. In this mode, check and adjustment of
each item will become possible.

6.

The initial trouble diagnosis screen will be shown, and items
“Display Diagnosis”, “Vehicle Signals”, “Auto Climate Control”
and “Navigation” will become selective.

7.

Select

each

switch

on

“CONFIRMATION/ADJUSTMENT”

screen to display the relevant diagnosis screen.

WKIA3249E

SKIA4207E

SKIA4220E

AV-116

NAVIGATION SYSTEM

2005 Pathfinder

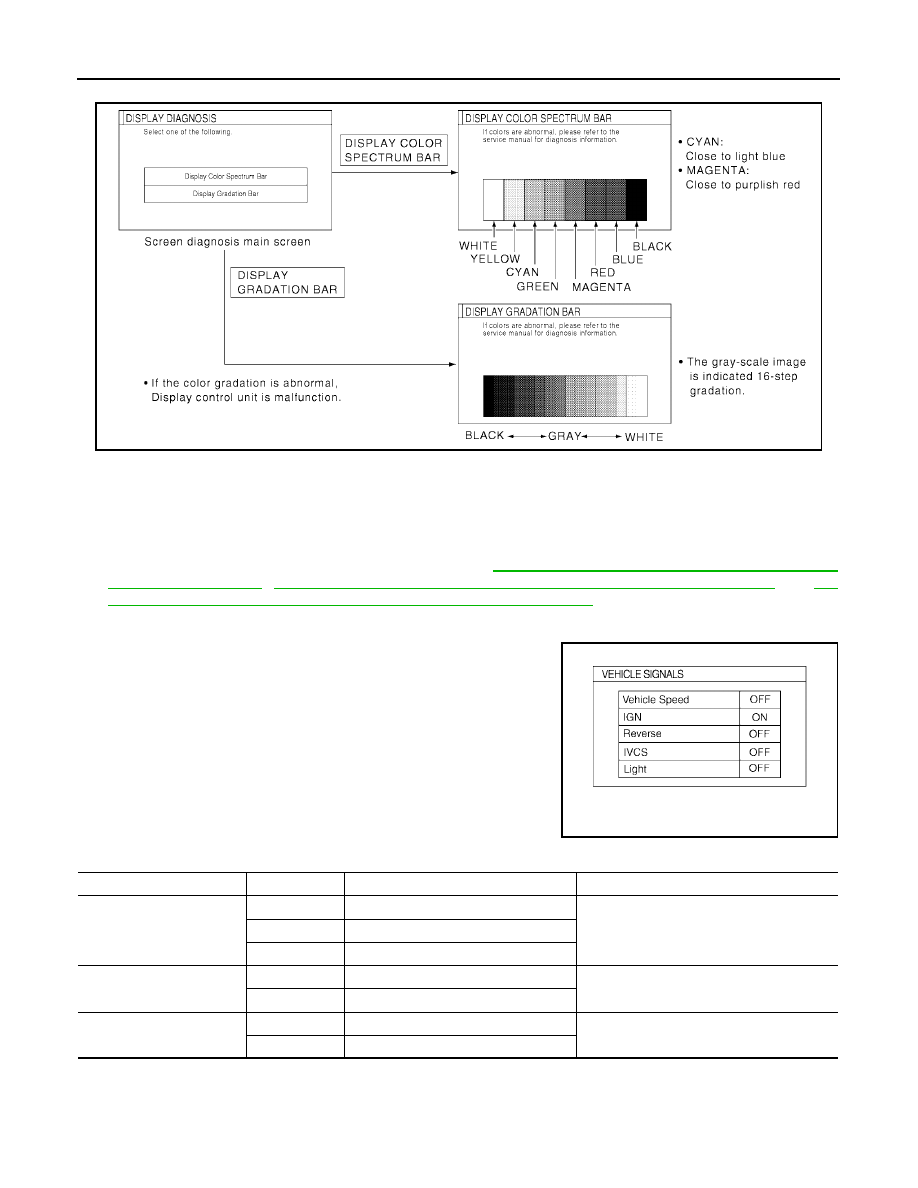

DISPLAY DIAGNOSIS

●

When RGB signal error occurred in the RGB system, tone of the color bar will change as follows.

●

When the color of the screen looks unusual, refer to

AV-145, "Color of RGB Image is Not Proper (All

Screens Look Bluish)"

,

AV-146, "Color of RGB Image is Not Proper (All Screens Look Reddish)"

and

AV-

147, "Color of RGB Image is Not Proper (All Screens Look Yellowish)"

.

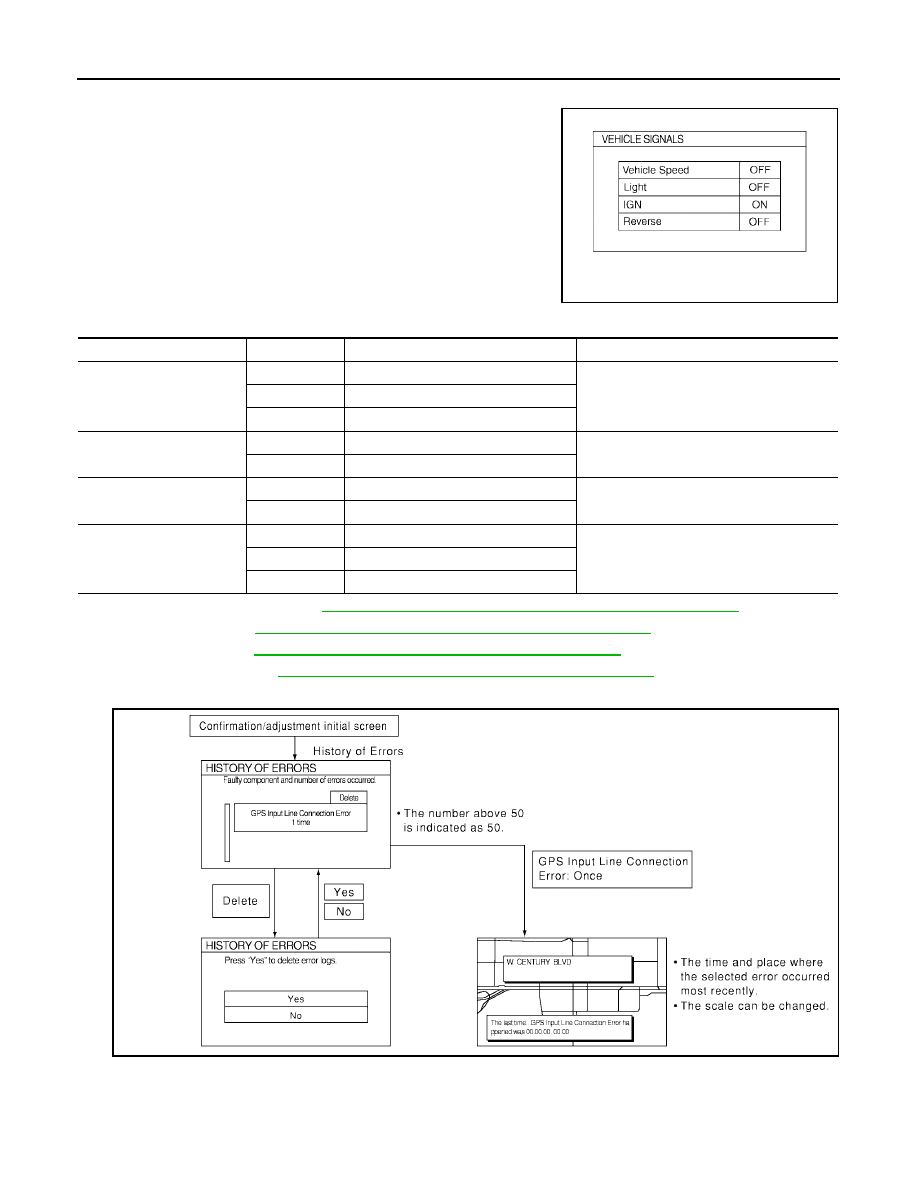

VEHICLE SIGNALS

●

A comparison check can be made of each actual vehicle signal
and the signals recognized by the system.

CAUTION:

In case of confirming light signal, set D/N mode to ON/OFF
of lighting switch (normal setting).

●

OFF: D (Day mode)

●

ON: N (Night mode)

Unless above setting, light signal (ON/OFF) may not be
accurately displayed.

LKIA0216E

R (red) signal error

: Screen looks bluish

G (green) signal error

: Screen looks reddish

B (blue) signal error

: Screen looks yellowish

WKIA3250E

Diagnosis item

Display

Condition

Remarks

Vehicle speed

ON

Vehicle speed > 0 km/h (0 MPH)

Changes in indication may be delayed by
approx. 1.5 seconds. This is normal.

OFF

Vehicle speed = 0 km/h (0 MPH)

–

Ignition switch in ACC position

Light

ON

Lighting switch ON

–

OFF

Lighting switch OFF

IGN

ON

Ignition switch ON

–

OFF

Ignition switch ACC

NAVIGATION SYSTEM

AV-117

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

●

If vehicle speed is NG, refer to

AV-130, "Vehicle Speed Signal Check for Display Control Unit"

.

●

If light is NG, refer to

AV-131, "Illumination Signal Check for Display Control Unit"

.

●

If IGN is NG, refer to

AV-132, "Ignition Signal Check for Display Control Unit"

.

●

If reverse is NG, refer to

AV-132, "Reverse Signal Check for Display Control Unit"

.

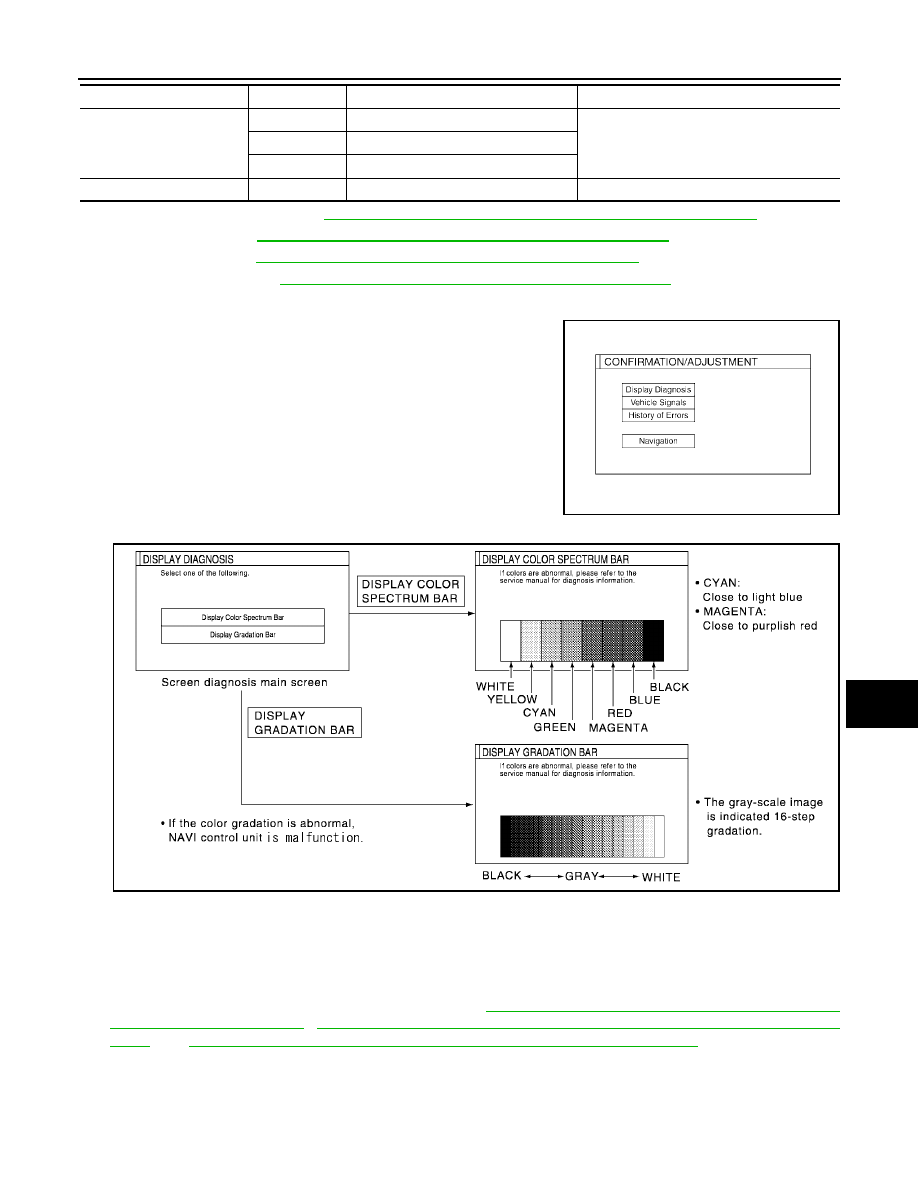

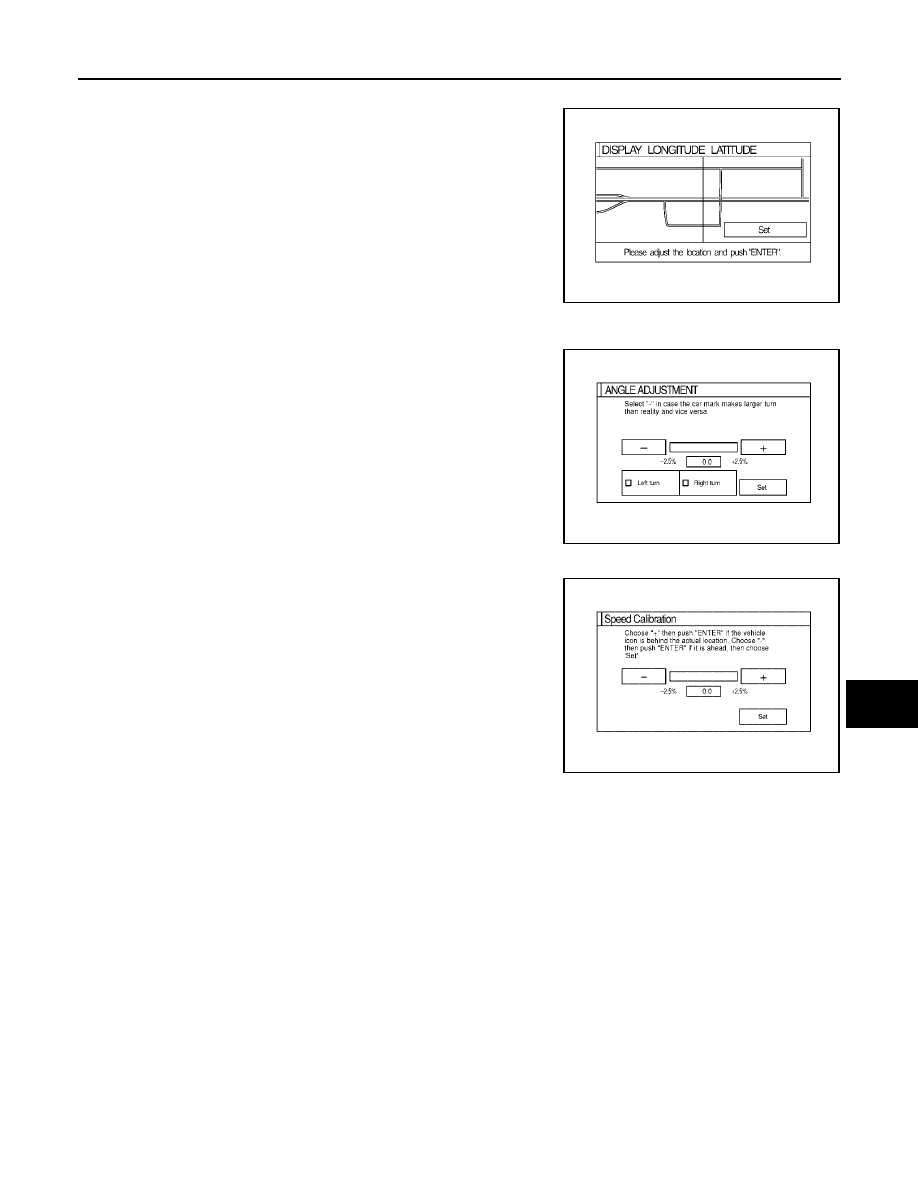

NAVIGATION

1.

The initial confirmation/adjustment screen will be shown, and
items “Display Diagnosis”, “Vehicle Signals”, “History of Errors”
and “Navigation” will become selective.

2.

Select

each

switch

on

“CONFIRMATION/ADJUSTMENT”

screen to display the relevant diagnosis screen.

DISPLAY DIAGNOSIS

●

When RGB signal error occurred in the RGB system, tone of the color bar will change as follows.

●

When the color of the screen looks unusual, refer to

AV-142, "Color of RGB Image is Not Proper (Only

NAVI Screen Looks Bluish)"

,

AV-143, "Color of RGB Image is Not Proper (Only NAVI Screen Looks Red-

dish)"

and

AV-147, "Color of RGB Image is Not Proper (All Screens Look Yellowish)"

.

Reverse

ON

Selector lever in R position

Changes in indication may be delayed by
approx. 1.5 seconds. This is normal.

OFF

Selector lever in other than R position

–

Ignition switch in ACC position

IVCS

OFF

Not used

–

Diagnosis item

Display

Condition

Remarks

SKIA4226E

SKIA0362E

R (red) signal error

: Screen looks bluish

G (green) signal error

: Screen looks reddish

B (blue) signal error

: Screen looks yellowish

AV-118

NAVIGATION SYSTEM

2005 Pathfinder

VEHICLE SIGNALS

●

A comparison check can be made of each actual vehicle signal
and the signals recognized by the system.

CAUTION:

In case of confirming light signal, set D/N mode to ON/OFF
of light switch (normal setting).

●

OFF: D (Day mode)

●

ON: N (Night mode)

Unless mode is in above setting, light signal (ON/OFF) may
not be accurately displayed.

●

If vehicle speed is NG, refer to

AV-129, "Vehicle Speed Signal Check for NAVI Control Unit"

.

●

If light is NG, refer to

AV-131, "Illumination Signal Check for NAVI Control Unit"

.

●

If IGN is NG, refer to

AV-131, "Ignition Signal Check for NAVI Control Unit"

.

●

If reverse is NG, refer to

AV-132, "Reverse Signal Check for NAVI Control Unit"

.

HISTORY OF ERRORS

DIAGNOSIS BY HISTORY OF ERRORS

The “Self-diagnosis” results indicate whether an error occurred during the period from when the ignition switch
is turned to ON until “Self-diagnosis” is completed.

WKIA3251E

Diagnosis item

Display

Condition

Remarks

Vehicle speed

ON

Vehicle speed > 0 km/h (0 MPH)

Changes in indication may be delayed by
approx. 1.5 seconds. This is normal.

OFF

Vehicle speed = 0 km/h (0 MPH)

–

Ignition switch in ACC position

Light

ON

Lighting switch ON

–

OFF

Lighting switch OFF

IGN

ON

Ignition switch ON

–

OFF

Ignition switch ACC

Reverse

ON

Selector lever in R position

Changes in indication may be delayed by
approx. 1.5 seconds. This is normal.

OFF

Selector lever in other than R position

–

Ignition switch in ACC position

SKIA0366E

NAVIGATION SYSTEM

AV-119

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

If an error occurred before the ignition switch was turned to ON and does not occur again until the “Self-diag-
nosis” is completed, the diagnosis result will be judged normal. Therefore, those errors in the past which can-
not be found by the “Self-diagnosis” must be found by diagnosing the “History of Errors”.
The History of Errors displays the time and place of the most recent occurrence of that error. However, take
note of the following points.

●

Correct time of the error occurrence may not be displayed when the GPS antenna substrate within the
NAVI control unit has malfunctioned.

●

Place of the error occurrence is represented by the position of the current-location mark at the time when
the error occurred. If the current-location mark has deviated from the correct position, then the place of
the error occurrence may be located correctly.

●

The maximum number of occurrences which can be stored is 50. For the 51st and later occurrences, the
displayed number remains 50.

When a reproducible malfunction occurred but its cause cannot be identified because several errors are
present, record the item, number and place (longitude/latitude) of error occurrence (or delete the History of
Errors), then turn the ignition switch from OFF to ON to reproduce the malfunction. Check the History of Errors
to find the items which show an increased number of occurrences, and diagnose the item.

Error item

Possible causes

Example of symptom

Action/symptom

Gyro sensor
disconnected

Communications malfunction between NAVI control unit and inter-
nal gyro.

●

Navigation location detection performance
has deteriorated.
(Angular velocity cannot be detected.)

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference.

GPS discon-
nected

Communication error between NAVI control unit and internal GPS
substrate.

●

Navigation location detection performance
has deteriorated.
(Location correction using GPS is not per-
formed.)

●

GPS receiving status remains gray.

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference.

GPS trans-
mission cable
malfunction

Malfunctioning transmission wires to NAVI control unit and internal
GPS substrate.

●

During self-diagnosis, GPS diagnosis is not
performed.

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference.

GPS input
line connec-
tion error

Malfunctioning receiving wires to NAVI control unit and internal
GPS substrate.

●

Navigation location detection performance
has deteriorated.
(Location correction using GPS is not per-
formed.)

●

GPS receiving status remains gray.

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference.

GPS TCX0
over
GPS TCX0
under

Oscillating frequency of the GPS substrate frequency synchroniz-
ing oscillation circuit exceeded (or below) the specification

●

Navigation location detection performance
has deteriorated.
(Location correction using GPS is not per-
formed.)

●

GPS receiving status remains gray.

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference, or the control unit may have been subjected to exces-
sively high or low temperatures.

GPS ROM
malfunction
GPS RAM
malfunction

Contents of ROM (or RAM) in GPS substrate are malfunctioning.

●

Location detection accuracy of the navigation
system will deteriorate, depending on the error
area in the memory, because GPS cannot
make correct positioning.
(Location correction using GPS is not per-
formed.)

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference.

AV-120

NAVIGATION SYSTEM

2005 Pathfinder

NAVIGATION

1.

The navigation screen will be shown, and items “Display Longi-
tude & Latitude”, “Speed Calibration”, “Angle Adjustment” and
“Initialize Location” will become selective.

2.

Select each switch on “NAVIGATION” screen to display the rele-
vant diagnosis screen.

GPS RTC
malfunction

Clock IC in GPS substrate is malfunctioning.

●

Correct time may not be displayed.

●

After the power is turned on, the system
always takes some time until GPS positioning
becomes possible. (The GPS receiver starts
positioning without re-collecting the whole sat-
ellite information when it judged the data
stored in the receiver is correct.)

●

Correct time of error occurrence may not be
stored in the

″

History of Errors

″

.

●

Perform self-diagnosis.

●

When the NAVI control unit is judged normal by self-diagnosis,
the symptom may be intermittent, caused by strong radio inter-
ference.

GPS antenna
disconnected

Malfunctioning connection between GPS substrate in NAVI control
unit and GPS antenna.

●

Navigation location detection performance
has deteriorated.
(Location correction using GPS is not per-
formed.)

●

GPS receiving status remains gray.

●

Perform self-diagnosis.

●

When connection between NAVI control unit and GPS antenna
is judged normal by self-diagnosis, the symptom may be inter-
mittent, caused by impact or vibration.

Low voltage
of GPS

The power voltage supplied to the GPS circuit board has
decreased.

●

Navigation location detection performance
has deteriorated.
(Location correction using GPS is not per-
formed.)

●

GPS receiving status remains gray.

●

Perform self-diagnosis.

●

When connection between NAVI control unit and GPS antenna
is judged normal by self-diagnosis, the symptom may be inter-
mittent, caused by impact or vibration.

DVD-ROM
Malfunction
DVD-ROM
Read error
DVD-ROM
Response
Error

Malfunctioning NAVI control unit.

-

Dedicated map DVD-ROM is in the system, but the data cannot be
read.

●

The map of a particular location cannot be dis-
played.

●

Specific guidance information cannot be dis-
played.

●

Map display is slow.

●

Guidance information display is slow.

●

System has been affected by vibration.

●

Is map DVD-ROM damaged, warped, or dirty?

–

If damaged or warped, the map DVD-ROM is malfunctioning.

–

If dirty, wipe the DVD-ROM clean with a soft cloth.

●

Perform self-diagnosis.

●

When NAVI control unit is judged normal by self-diagnosis, the
symptom is judged intermittent, caused by vibration.

Error item

Possible causes

Example of symptom

Action/symptom

SKIA4576E

NAVIGATION SYSTEM

AV-121

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

Display Longitude & Latitude

●

Able to confirm/adjust longitude and latitude.

Angle adjustment

●

Adjusts turning angle output detected by the gyroscope.

Speed Calibration

●

During normal driving, distance error caused by tire wear and
tire pressure change is automatically adjusted for by the auto-
matic distance correction function. This function, on the other
hand, is for immediate adjustment, in cases such as driving with
tire chain fitted on tires.

Initialize Location

●

This mode is for initializing the current location.

SKIA4575E

SKIA0364E

SKIA0365E

AV-122

NAVIGATION SYSTEM

2005 Pathfinder

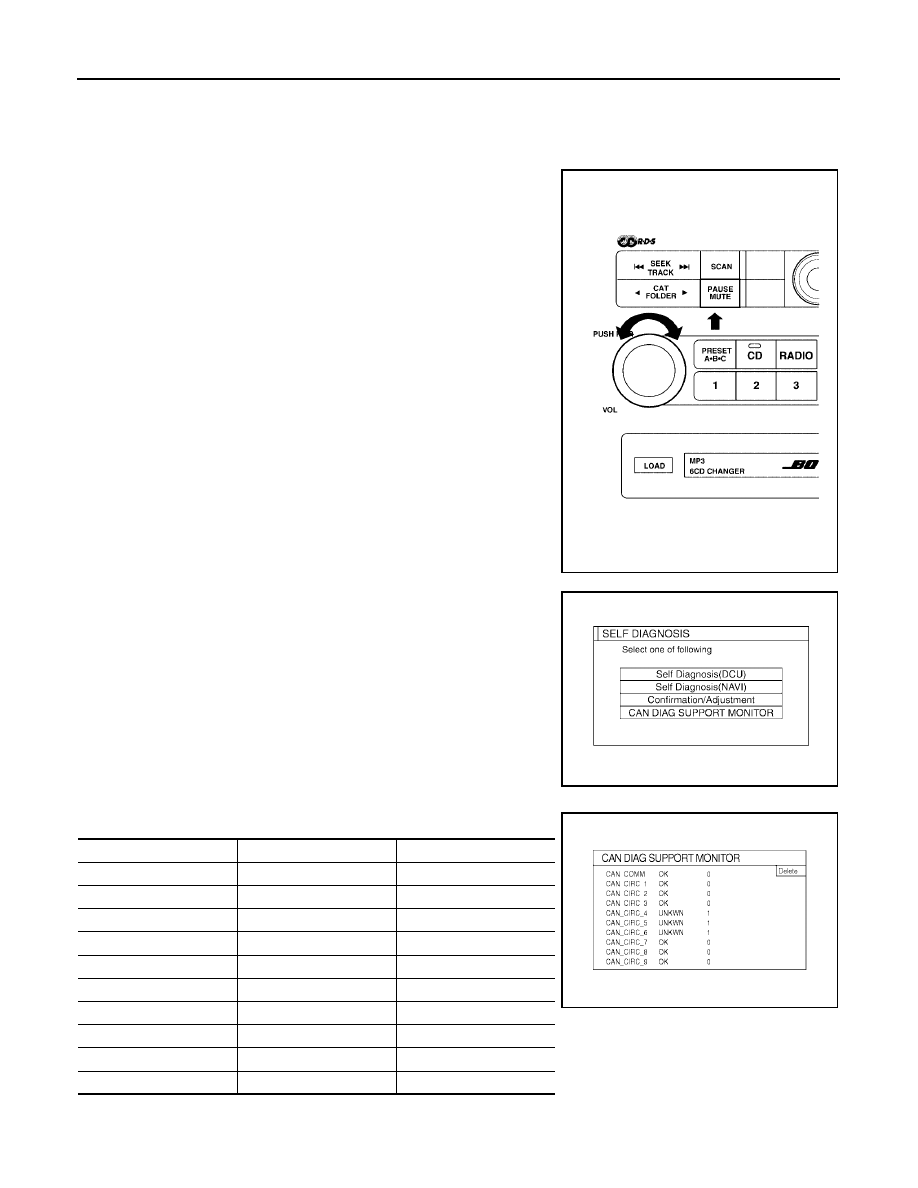

CAN DIAG SUPPORT MONITOR

EKS009VN

OPERATION PROCEDURE

1.

Start the engine.

2.

Turn the audio system off.

3.

While pressing the “PAUSE/MUTE” button, turn the volume con-
trol dial clockwise or counterclockwise for 30 clicks or more.
(When the self-diagnosis mode is started, a short beep will be
heard.)

●

Shifting from current screen to previous screen is performed
by pressing “PREV” button.

4.

The initial self-diagnosis screen will be shown, and items “Self-
Diagnosis

(DCU)”,

“Self-Diagnosis

(NAVI)”,

“Confirmation/

Adjustment” and “CAN DIAG SUPPORT MONITOR” will
become selective.

5.

Select “CAN DIAG SUPPORT MONITOR”.

6.

Display status of CAN communication.

●

If the ignition is turned on and UNKWN is shown on the screen, the value of the counter will be up.
(MAX50)

WKIA3249E

SKIA4207E

Item

Content

Error counter

CAN_COMM

OK/NG

0-50

CAN_CIRC_1

OK/UNKWN

0-50

CAN_CIRC_2

OK/UNKWN

0-50

CAN_CIRC_3

OK/UNKWN

0-50

CAN_CIRC_4

OK/UNKWN

0-50

CAN_CIRC_5

OK/UNKWN

0-50

CAN_CIRC_6

OK/UNKWN

0-50

CAN_CIRC_7

OK/UNKWN

0-50

CAN_CIRC_8

OK/UNKWN

0-50

CAN_CIRC_9

OK/UNKWN

0-50

SKIA4288E
