Nissan Pathfinder (2005 year). Manual - part 81





NAVIGATION SYSTEM

AV-123

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

●

The value of the counter does not change if the ignition changes to OFF. (MAX50)

●

If the counter shows the value of 50 and UNKWN is shown, the value of 50 will not be changed.

AV Switch Self-Diagnosis Function

EKS009VO

Refer to

AV-29, "AV Switch Self-Diagnosis Function"

.

AV-124

NAVIGATION SYSTEM

2005 Pathfinder

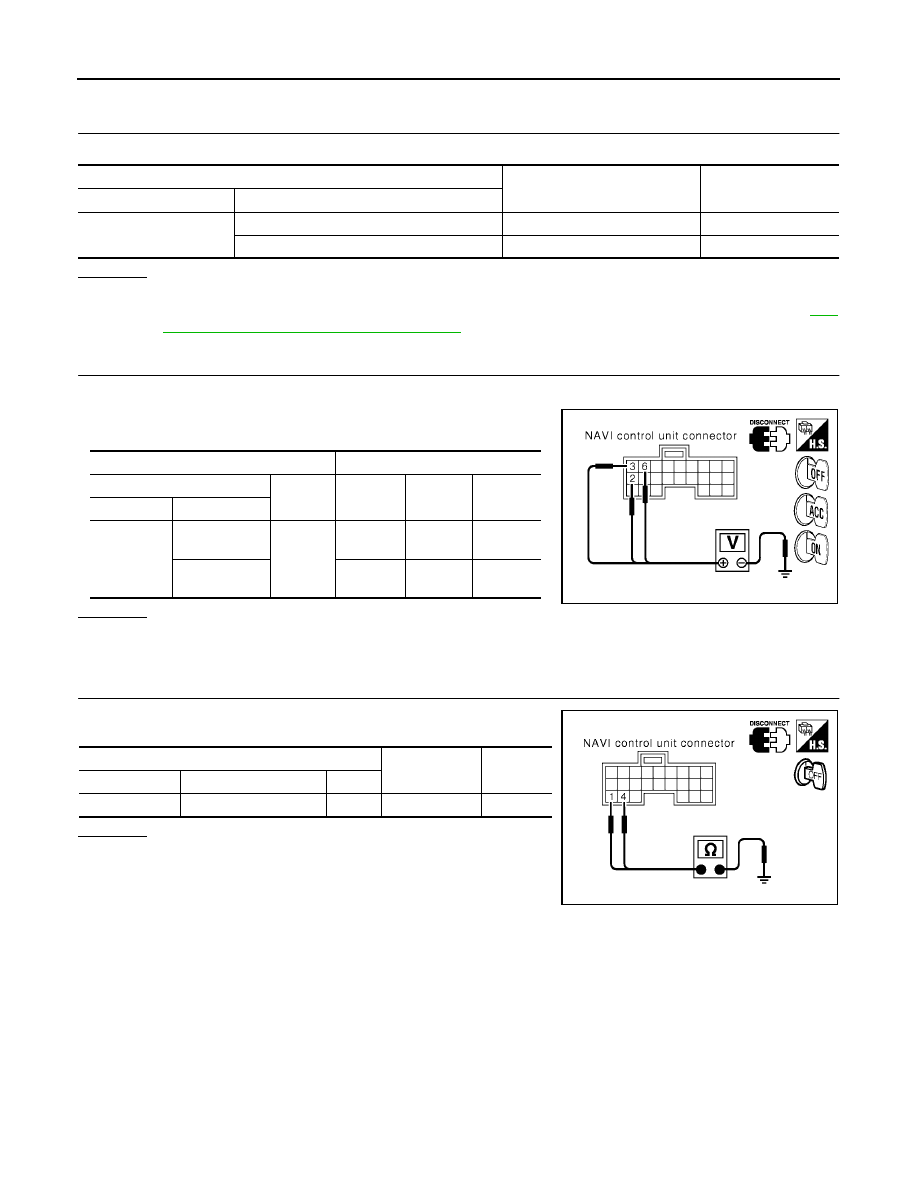

Power Supply and Ground Circuit Check for NAVI Control Unit

EKS009VP

1.

CHECK FUSE

Make sure the following fuses of the NAVI control unit are not blown.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect NAVI control unit connector B151.

2.

Check voltage between connector terminals and ground as fol-
lows.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between NAVI control unit and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between the following NAVI control unit connector
terminals and ground.

OK or NG

OK

>> Inspection End.

NG

>> Repair or replace harness.

Terminals

Power source

Fuse No.

Connector

Terminal

B151

2, 3

Battery power

29

6

ACC power

4

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

B151

2, 3

Ground

Battery
voltage

Battery
voltage

Battery
voltage

6

0V

Battery
voltage

Battery
voltage

WKIA1372E

Terminals

Ignition switch

Continuity

Connector

Terminal

—

B151

1, 4

Ground

OFF

Yes

SKIA4291E

NAVIGATION SYSTEM

AV-125

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

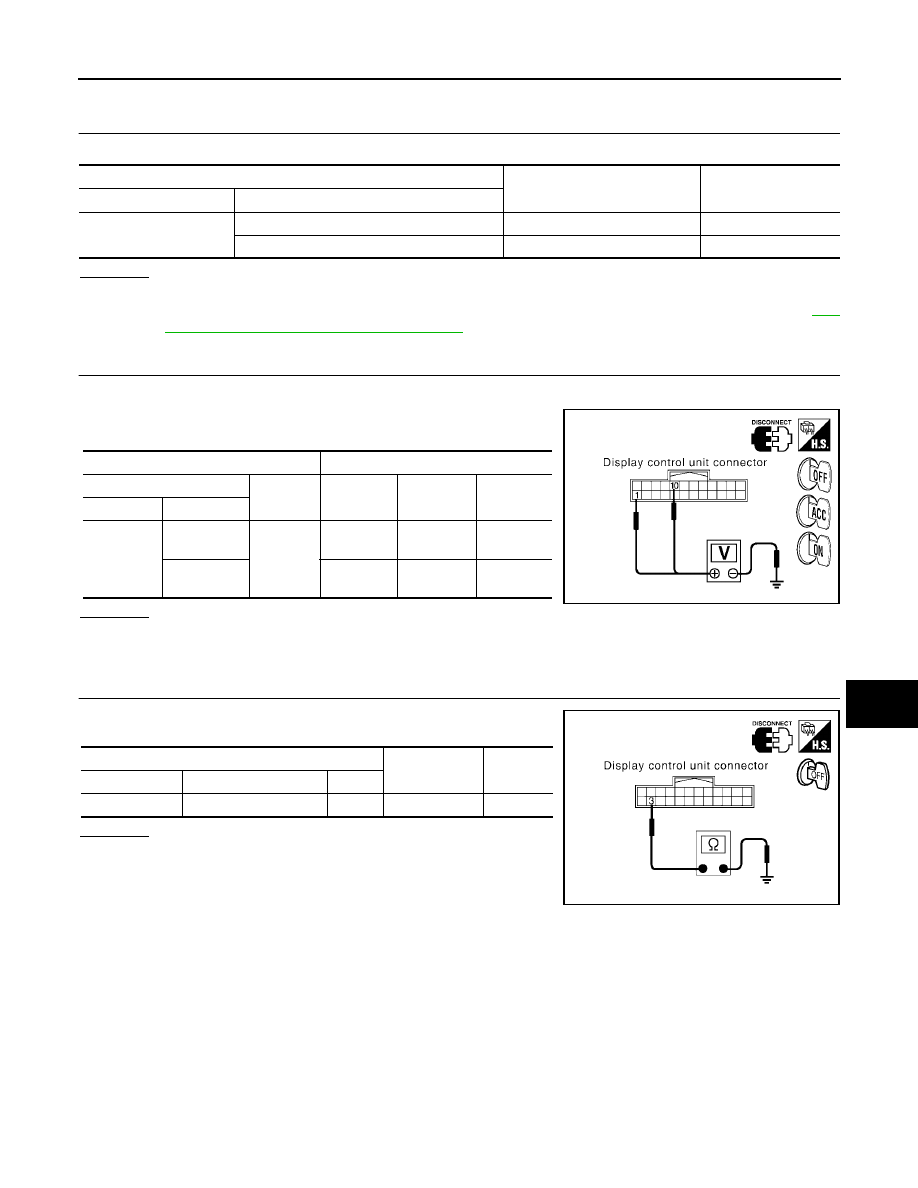

Power Supply and Ground Circuit Check for Display Control Unit

EKS009VQ

1.

CHECK FUSE

Make sure the following fuses of the display control unit are not blown.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect display control unit connector M94.

2.

Check voltage between connector terminals and ground as fol-
lows.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between display control unit and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between the following display control unit connec-
tor terminals and ground.

OK or NG

OK

>> Inspection End.

NG

>> Repair or replace harness.

Terminals

Power source

Fuse No.

Connector

Terminal

M94

1

Battery power

29

10

ACC power

4

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

M94

1

Ground

Battery
voltage

Battery
voltage

Battery
voltage

10

0V

Battery
voltage

Battery
voltage

WKIA1373E

Terminals

Ignition switch

Continuity

Connector

Terminal

—

M94

3

Ground

OFF

Yes

SKIA4293E

AV-126

NAVIGATION SYSTEM

2005 Pathfinder

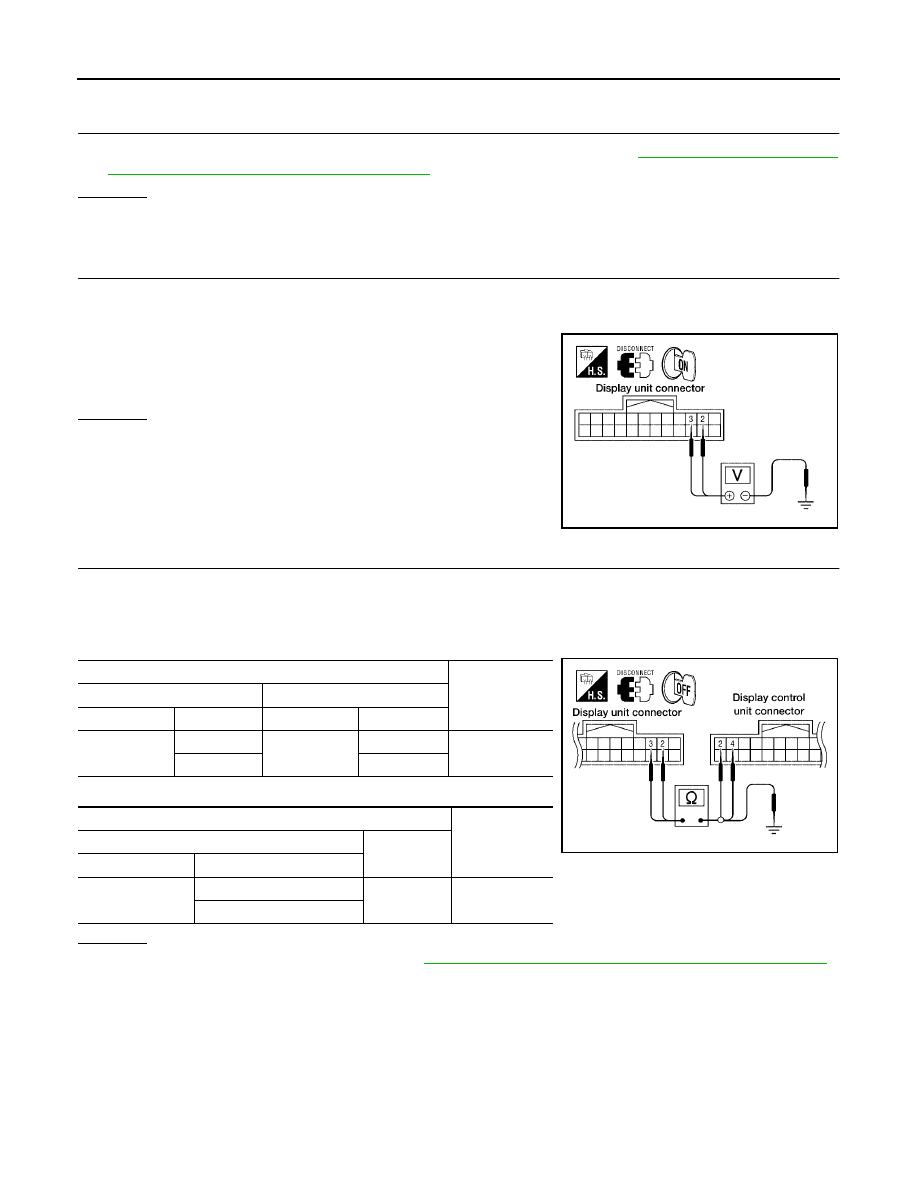

Power Supply and Ground Circuit Check for Display Unit

EKS009VR

1.

CHECK POWER SUPPLY AND GROUND CIRCUIT FOR DISPLAY CONTROL UNIT

1.

Check power supply and ground circuit for display control unit. Refer to

AV-125, "Power Supply and

Ground Circuit Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair malfunctioning part.

2.

CHECK POWER SUPPLY CIRCUIT FOR DISPLAY UNIT

1.

Disconnect display unit connector.

2.

Turn ignition switch ON.

3.

Check voltage between display unit harness connector M93 ter-
minals 2, 3 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect display unit connector M93 and display control unit connector M94.

3.

Check continuity between display control unit harness connector M94 terminals 2, 4 and display unit har-
ness connector M93 terminals 2, 3.

4.

Check continuity between display unit and ground.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> Repair harness.

Approx. 9V

WKIA1227E

Terminals

Continuity

Display control unit

Display unit

Connector

Terminal

Connector

Terminal

M94

2

M93

2

Yes

4

3

Terminals

Continuity

Display unit

—

Connector

Terminal

M93

2

Ground

No

3

WKIA1229E

NAVIGATION SYSTEM

AV-127

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

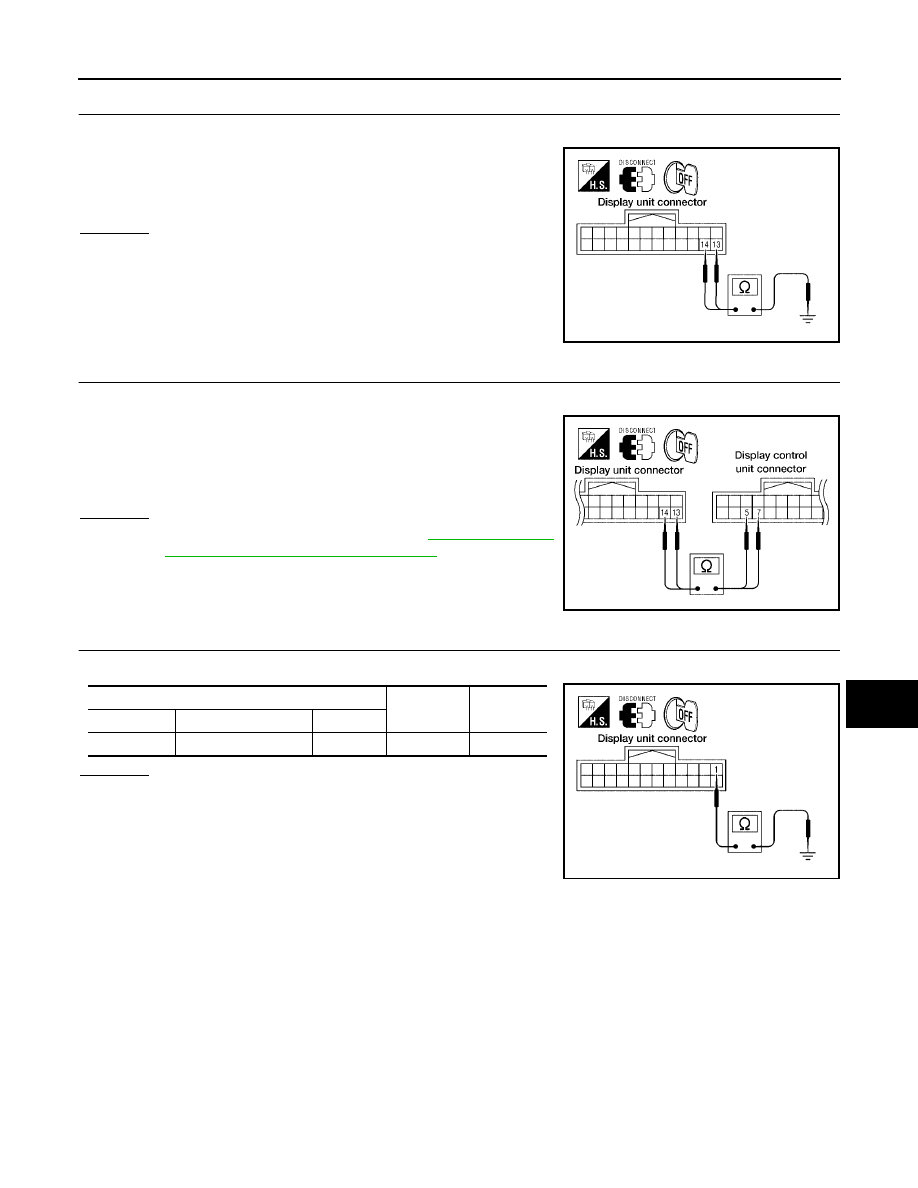

4.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between display unit harness connector M93
terminals 13, 14 and ground.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

CHECK HARNESS

1.

Disconnect display control unit connector M94.

2.

Check continuity between display unit harness connector M93
terminals 13, 14 and display control unit harness connector M94
terminals 5, 7.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

NG

>> Repair harness.

6.

CHECK GROUND CIRCUIT

Check continuity between display unit and ground as follows.

1.

OK or NG

OK

>> Inspection End.

NG

>> Repair harness.

Continuity should exist.

WKIA2079E

Continuity should exist.

WKIA2080E

Terminals

Ignition

switch

Continuity

Connector

Terminal

—

M93

1

Ground

OFF

Yes

WKIA1228E

AV-128

NAVIGATION SYSTEM

2005 Pathfinder

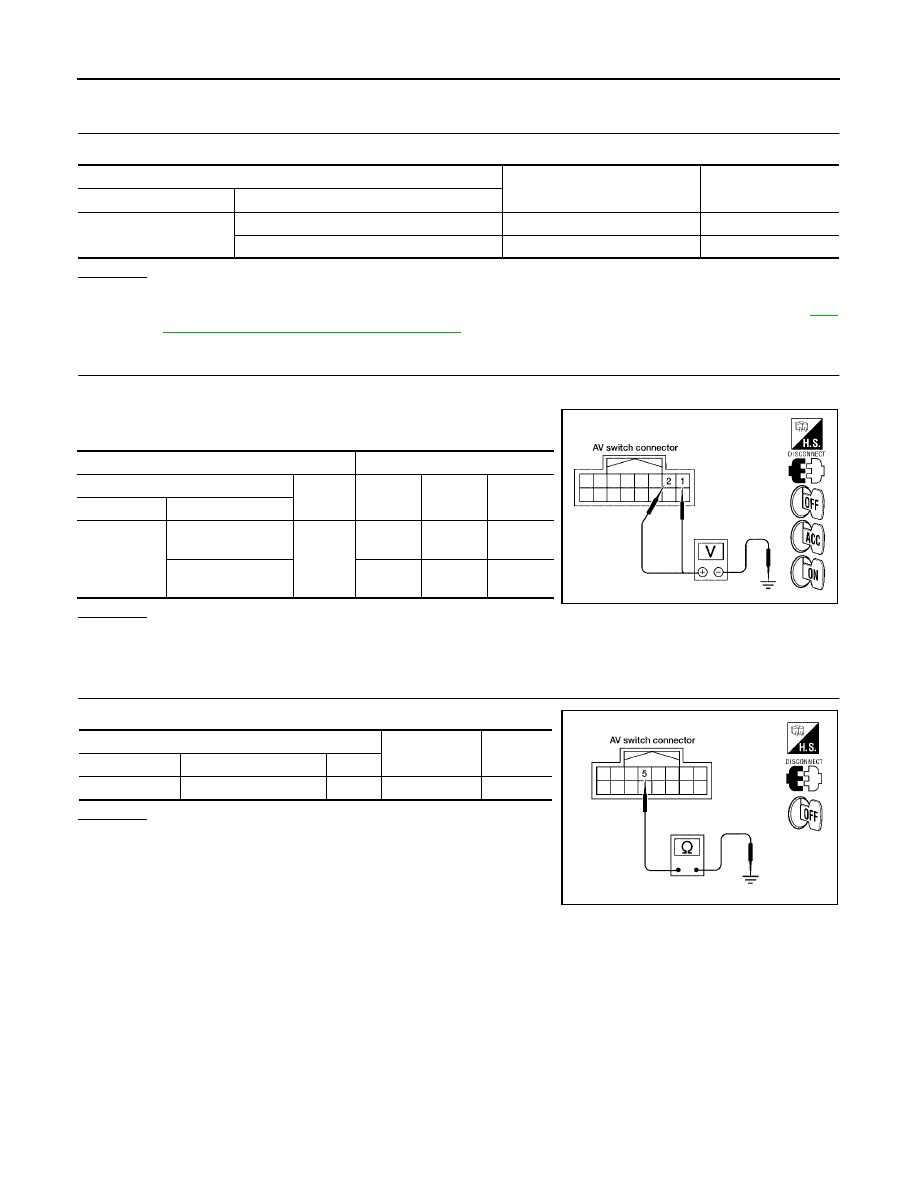

Power Supply and Ground Circuit Check for AV Switch

EKS009VS

1.

CHECK FUSE

Make sure the following fuses of the AV switch are not blown.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect AV switch connector.

2.

Check voltage between connector terminals and ground as fol-
lows.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between AV switch and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between AV switch and ground as follows.

OK or NG

OK

>> Inspection End.

NG

>> Repair or replace harness.

Terminals

Power source

Fuse No.

Connector

Terminal

M98

1

Battery power

29

2

ACC power

4

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

M98

1

Ground

Battery
voltage

Battery
voltage

Battery
voltage

2

0V

Battery
voltage

Battery
voltage

WKIA3252E

Terminals

Ignition switch

Continuity

Connector

Terminal

—

M98

5

Ground

OFF

Yes

WKIA3253E

NAVIGATION SYSTEM

AV-129

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

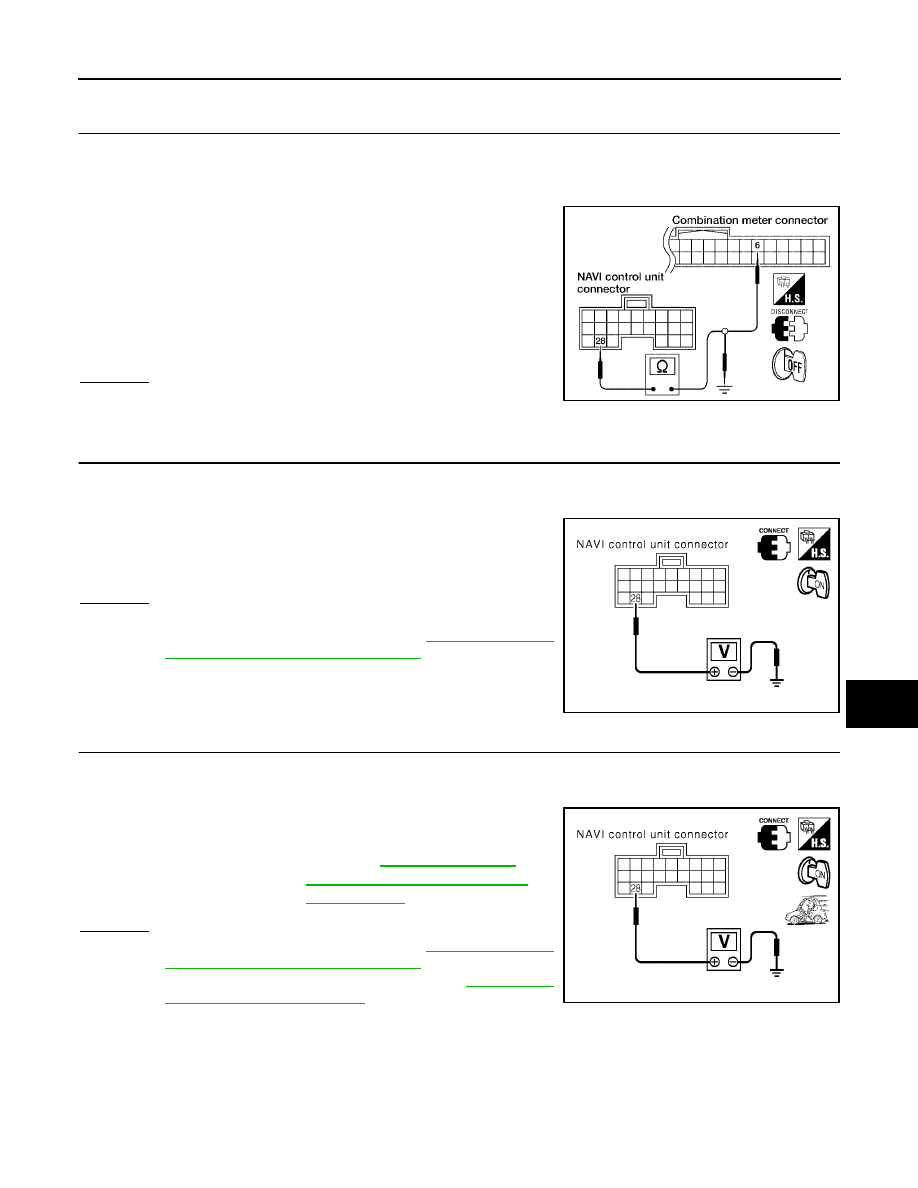

Vehicle Speed Signal Check for NAVI Control Unit

EKS009VT

1.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector B152, combination meter connector M24, display control unit con-
nector M94.

3.

Check continuity between NAVI control unit harness connector
B152 terminal 28 and combination meter harness connector
M24 terminal 6.

4.

Check continuity between NAVI control unit harness connector
B152 terminal 28 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness.

2.

CHECK 1: VEHICLE SPEED SIGNAL

1.

Connect NAVI control unit connector.

2.

Turn ignition switch ON.

3.

Check voltage between NAVI control unit harness connector
B152 terminal 28 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

3.

CHECK 2: VEHICLE SPEED SIGNAL

1.

Connect combination meter connector and display control unit connector.

2.

Drive vehicle at a constant speed.

3.

Check signal between NAVI control unit harness connector
B152 terminal 28 and ground with CONSULT-II or oscilloscope.

OK or NG

OK

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

NG

>> Check combination meter system. Refer to

DI-21, "Vehi-

cle Speed Signal Inspection"

.

Continuity should exist.

Continuity should not exist.

WKIA3254E

Approx. 3.5V or more

SKIA4295E

28 - Ground

: Refer to

AV-98, "Terminals

and Reference Value for NAVI
Control Unit"

.

SKIA4615E

AV-130

NAVIGATION SYSTEM

2005 Pathfinder

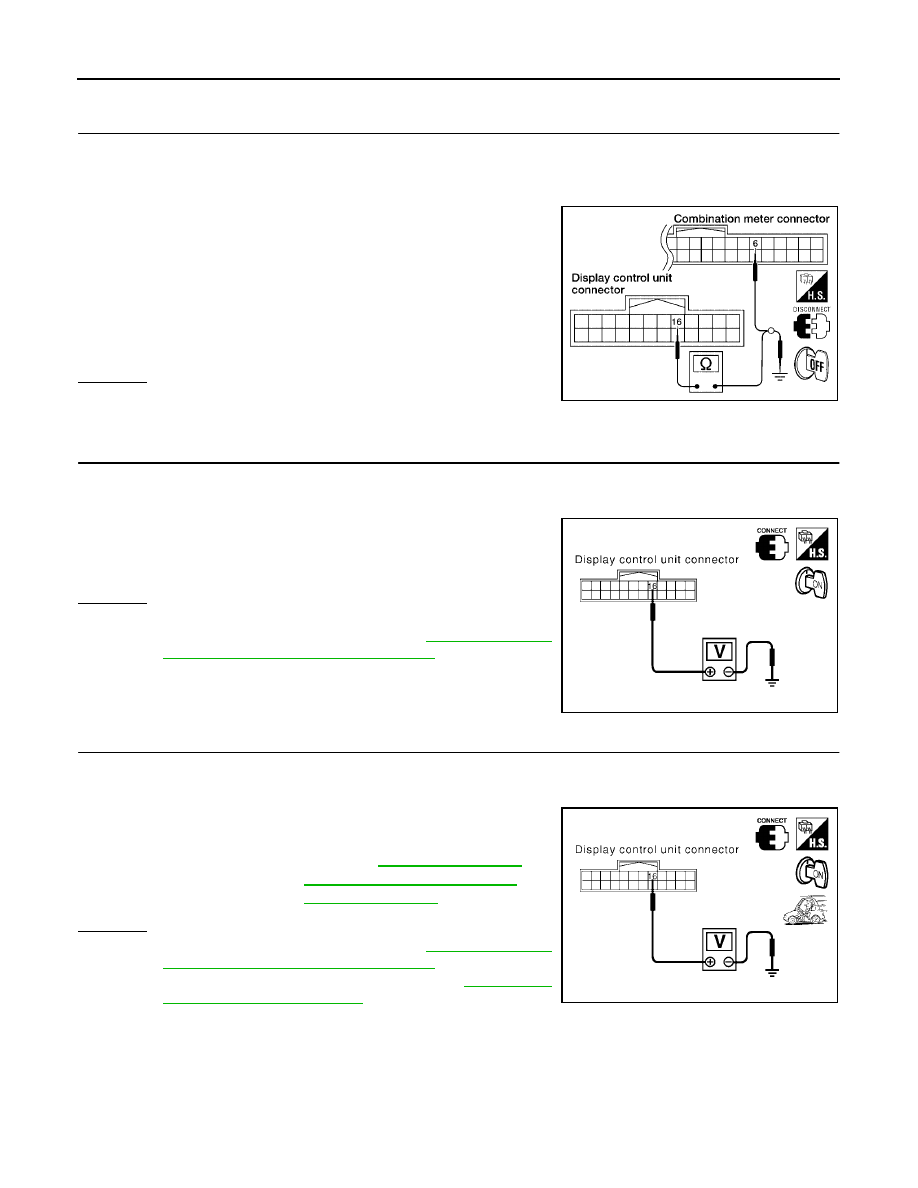

Vehicle Speed Signal Check for Display Control Unit

EKS009VU

1.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect display control unit connector M94, combination meter connector M24, NAVI control unit con-
nector B152.

3.

Check continuity between display control unit harness connector
M94 terminal 16 and combination meter harness connector M24
terminal 6.

4.

Check continuity between display control unit harness connector
M94 terminal 16 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness.

2.

CHECK 1: VEHICLE SPEED SIGNAL

1.

Connect display control unit connector.

2.

Turn ignition switch ON.

3.

Check voltage between display control unit harness connector
M94 terminal 16 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

3.

CHECK 2: VEHICLE SPEED SIGNAL

1.

Connect combination meter connector and NAVI control unit connector.

2.

Drive vehicle at a constant speed.

3.

Check signal between display control unit harness connector
M94 terminal 16 and ground with CONSULT-II or oscilloscope.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

NG

>> Check combination meter system. Refer to

DI-21, "Vehi-

cle Speed Signal Inspection"

.

Continuity should exist.

Continuity should not exist.

WKIA3255E

Approx. 3.5V or more

SKIA4297E

16 - Ground

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

SKIA4616E
