ASSEMBLY

AT-315

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

d.

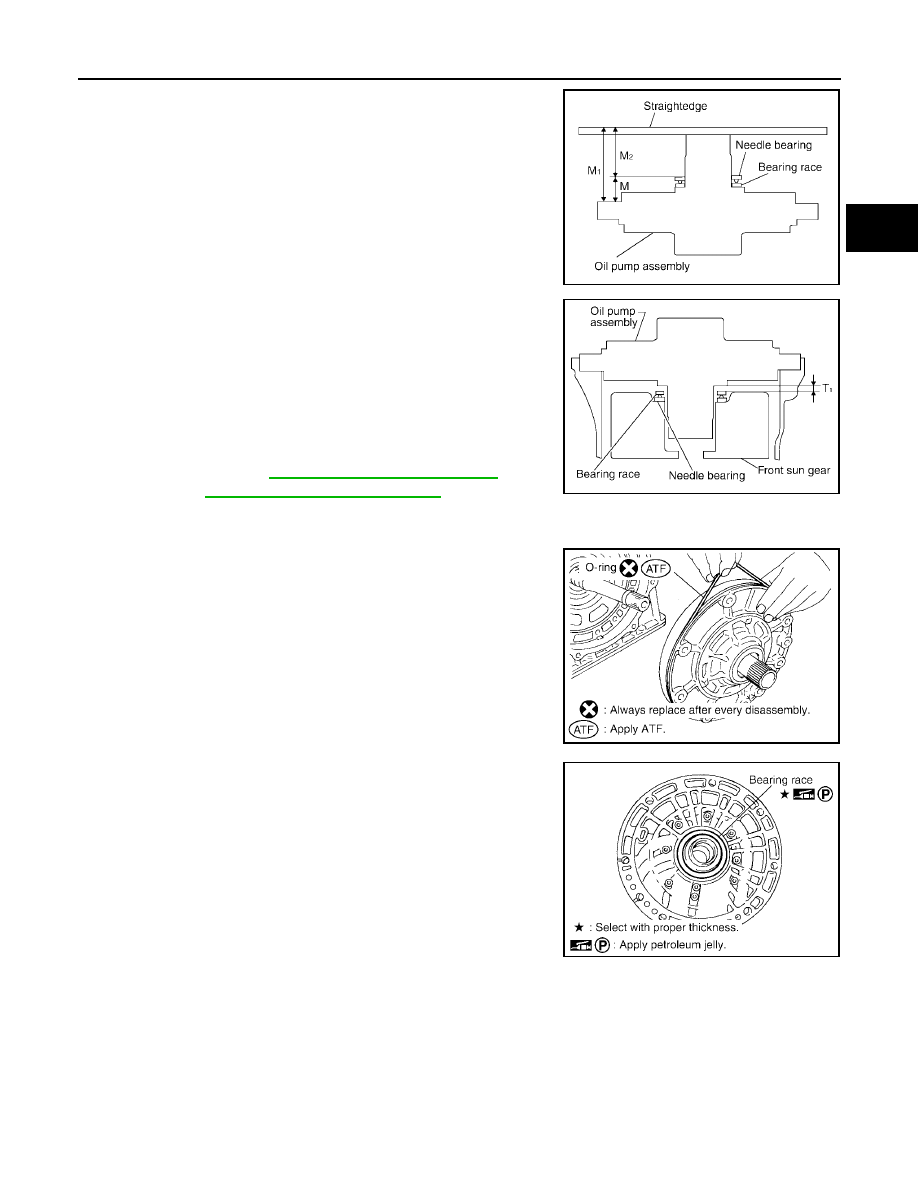

Calculate dimension “M”.

3.

Adjust total end play “T

1

”.

●

Select proper thickness of bearing race so that total end play
is within specifications.

Assembly (2)

UCS003ZD

1.

Install O-ring to oil pump assembly.

CAUTION:

●

Do not reuse O-ring.

●

Apply ATF to O-ring.

2.

Install bearing race to oil pump assembly.

CAUTION:

Apply petroleum jelly to bearing race.

“M”: Distance between transmission case fitting sur-
face of oil pump and needle bearing on oil pump.

M = M

1

– M

2

SCIA3125E

T

1

= J – M

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

Bearing races:

Refer to

AT-324, "BEARING RACE FOR

ADJUSTING TOTAL END PLAY"

.

SCIA2810E

SCIA5172E

SCIA6529E

AT-316

ASSEMBLY

2005 Pathfinder

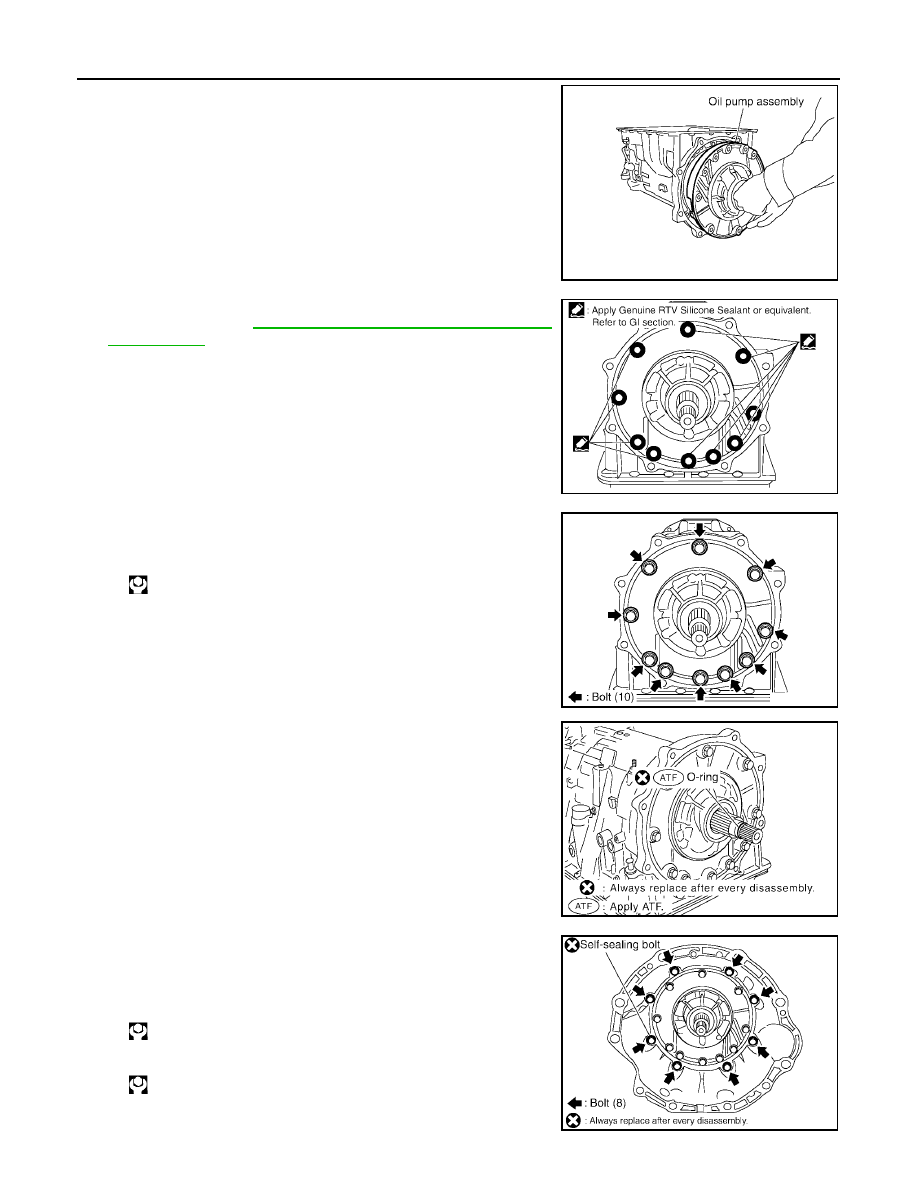

3.

Install oil pump assembly in transmission case.

CAUTION:

Apply ATF to oil pump baring.

4.

Apply recommended sealant (Genuine RTV Silicone Sealant or
equivalent. Refer to

GI-45, "Recommended Chemical Products

and Sealants"

.) to oil pump assembly as shown in the figure.

CAUTION:

Completely remove all moisture, oil and old sealant, etc.
from the oil pump mounting bolts and oil pump mounting
bolt mounting surfaces.

5.

Tighten oil pump mounting bolts to specified torque.

CAUTION:

Apply ATF to oil pump bushing.

6.

Install O-ring to input clutch assembly.

CAUTION:

●

Do not reuse O-ring.

●

Apply ATF to O-ring.

7.

Install converter housing to transmission case.

CAUTION:

Do not reuse self-sealing bolt.

SCIA2811E

SCIA5321E

: 48 N·m (4.9 kg-m, 35 ft-lb)

SCIA2300E

SCIA5011E

Converter housing mounting bolt:

: 52 N·m (5.3 kg-m, 38 ft-lb)

Self-sealing bolt:

: 61 N·m (6.2 kg-m, 45 ft-lb)

SCIA4634E

ASSEMBLY

AT-317

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

8.

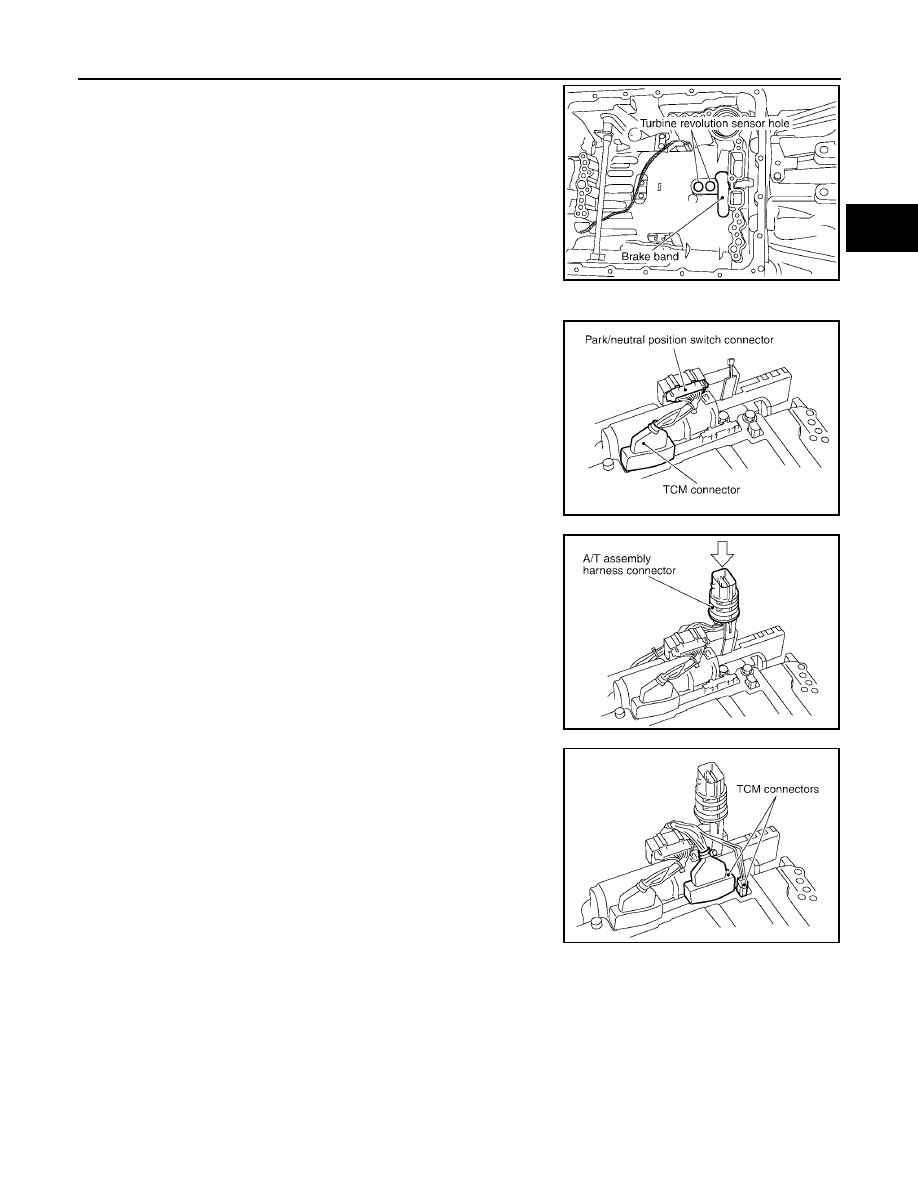

Make sure that brake band does not close turbine revolution
sensor hole.

9.

Install control valve with TCM.

a.

Connect TCM connector and park/neutral position switch con-
nector.

b.

Install A/T assembly harness connector to control valve with
TCM.

c.

Connect TCM connectors.

SCIA5034E

SCIA5449E

SCIA5450E

SCIA5447E

AT-318

ASSEMBLY

2005 Pathfinder

d.

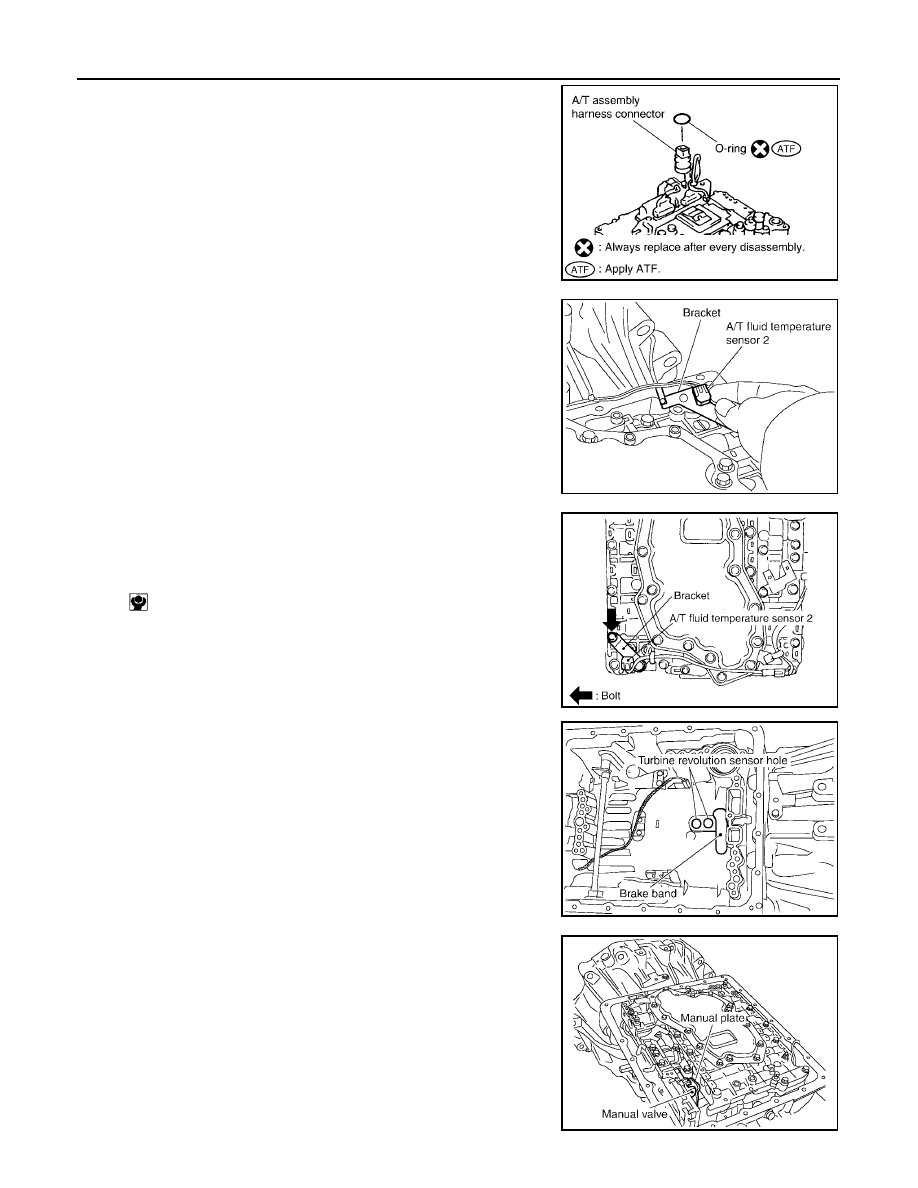

Install O-ring to A/T assembly harness connector.

CAUTION:

●

Do not reuse O-ring.

●

Apply ATF to O-ring.

e.

Install A/T fluid temperature sensor 2 to bracket.

f.

Install A/T fluid temperature sensor 2 (with bracket) in control
valve with TCM.

CAUTION:

Adjust bolt hole of bracket to bolt hole of control valve.

g.

Install control valve with TCM in transmission case.

CAUTION:

●

Make sure that turbine revolution sensor securely installs
turbine revolution sensor hole.

●

Hang down revolution sensor harness toward outside so
as not to disturb installation of control valve with TCM.

●

Adjust A/T assembly harness connector of control valve
with TCM to terminal hole of transmission case.

●

Assemble it so that manual valve cutout is engaged with
manual plate projection.

SCIA5155E

SCIA5264E

: 7.9 N·m (0.81 kg-m, 70 in-lb)

SCIA5301E

SCIA5034E

SCIA5035E

ASSEMBLY

AT-319

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

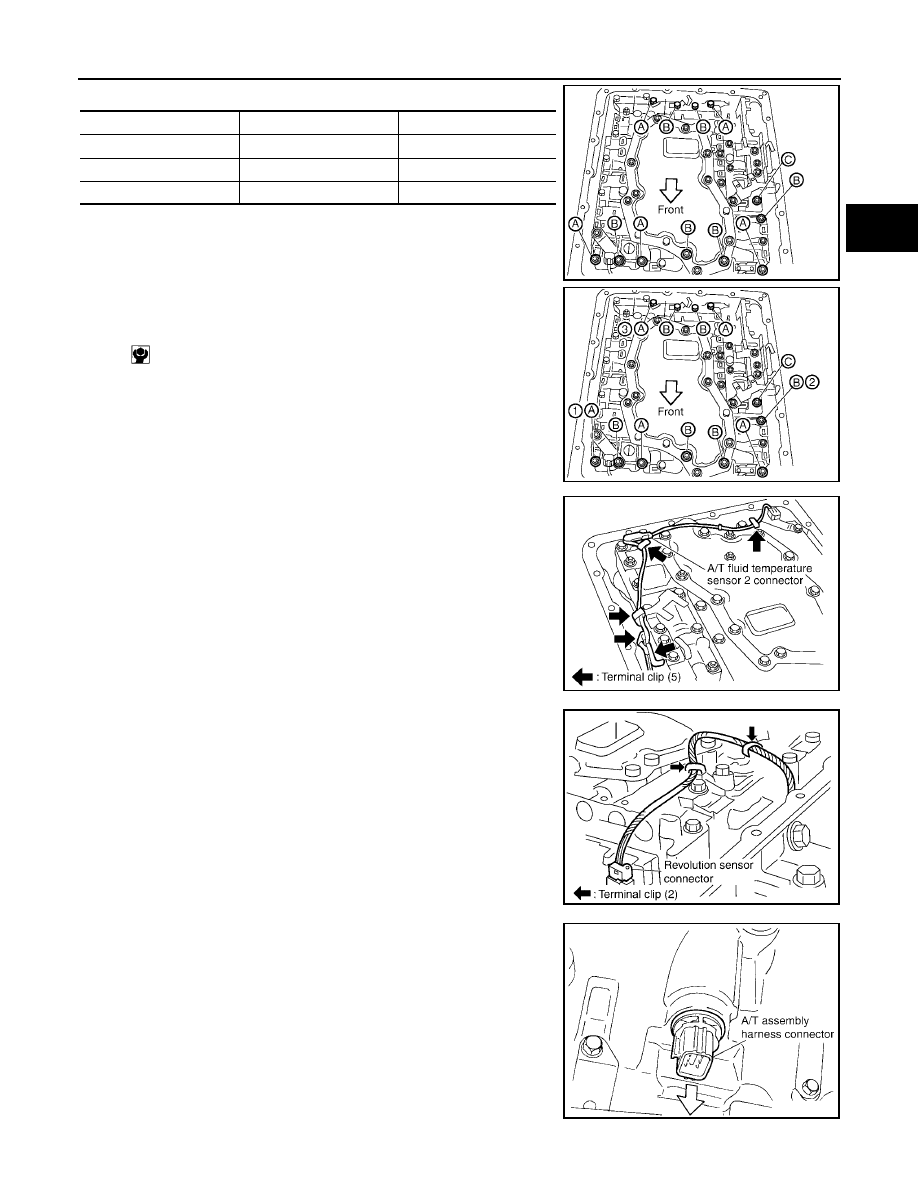

h.

Install bolts A, B and C to control valve with TCM.

i.

Tighten bolt 1, 2 and 3 temporarily to prevent dislocation. After
that tighten them in order (1

→

2

→

3), and then tighten other

bolts.

10. Connect A/T fluid temperature sensor 2 connector.

11. Securely fasten terminal cord assembly and A/T fluid tempera-

ture sensor 2 harness with terminal clips.

12. Connect revolution sensor connector.

13. Securely fasten revolution sensor harness with terminal clips.

14. Pull down A/T assembly harness connector.

CAUTION:

Be careful not to damage connector.

Bolt symbol

Length mm (in)

Number of bolts

A

42 (1.65)

5

B

55 (2.17)

6

C

40 (1.57)

1

: 7.9 N·m (0.81 kg-m, 70 in-lb)

SCIA5025E

SCIA5037E

SCIA5446E

SCIA5293E

SCIA5299E

AT-320

ASSEMBLY

2005 Pathfinder

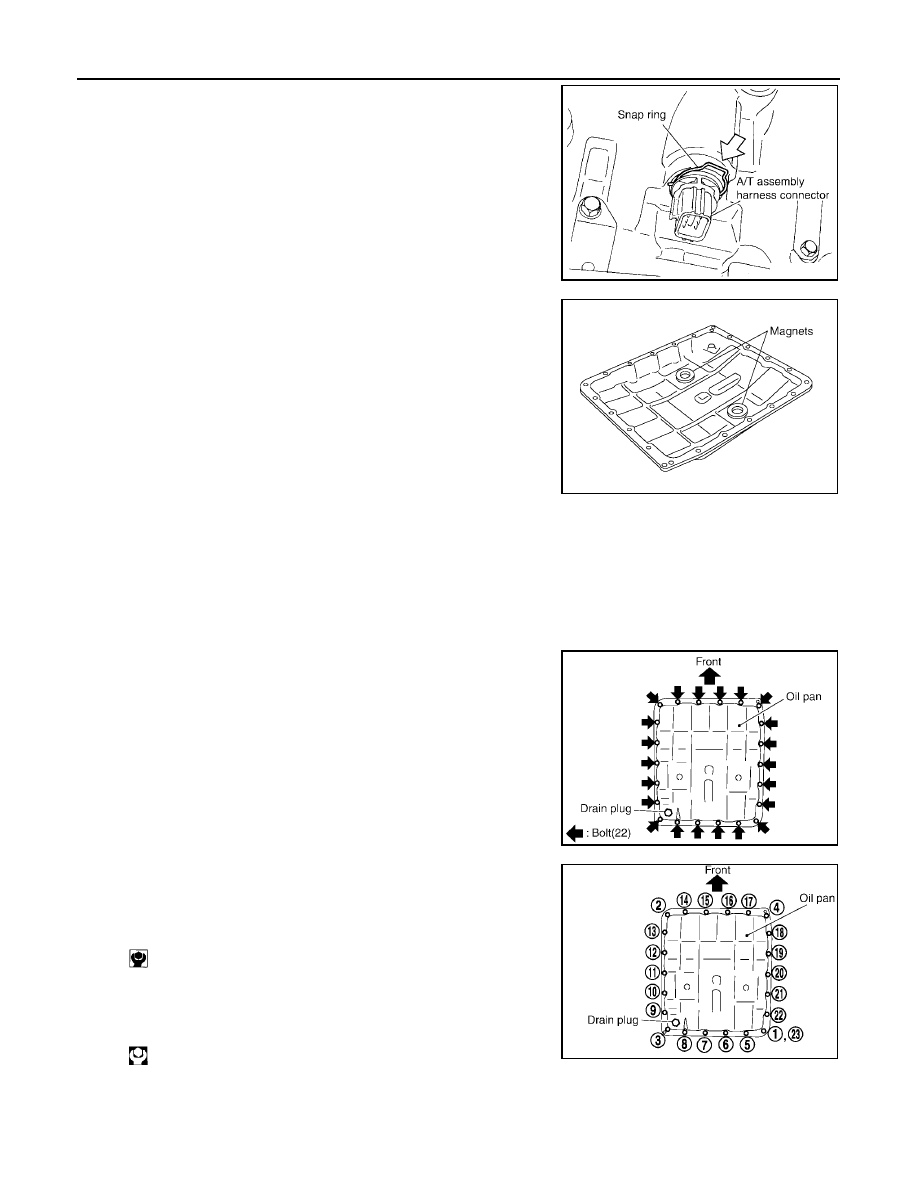

15. Install snap ring to A/T assembly harness connector.

16. Install magnets in oil pan.

17. Install oil pan to transmission case.

a.

Install oil pan gasket to transmission case.

CAUTION:

●

Do not reuse oil pan gasket.

●

Install it in the direction to align hole positions.

●

Completely remove all moisture, oil and old gasket, etc. from oil pan gasket mounting surface.

b.

Install oil pan to transmission case.

CAUTION:

●

Install it so that drain plug comes to the position as
shown in the figure.

●

Be careful not to pinch harnesses.

●

Completely remove all moisture, oil and old gasket, etc.
from oil pan gasket mounting surface.

c.

Tighten oil pan mounting bolts to the specified torque in numeri-
cal order shown in the figure after temporarily tightening them.

CAUTION:

Do not reuse oil pan mounting bolts.

18. Install drain plug to oil pan.

CAUTION:

Do not reuse drain plug gasket.

19. Install torque converter.

SCIA5300E

SCIA5200E

SCIA2308E

: 7.9 N·m (0.81 kg-m, 70 in-lb)

: 34 N·m (3.5 kg-m, 25 ft-lb)

SCIA4113E

ASSEMBLY

AT-321

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

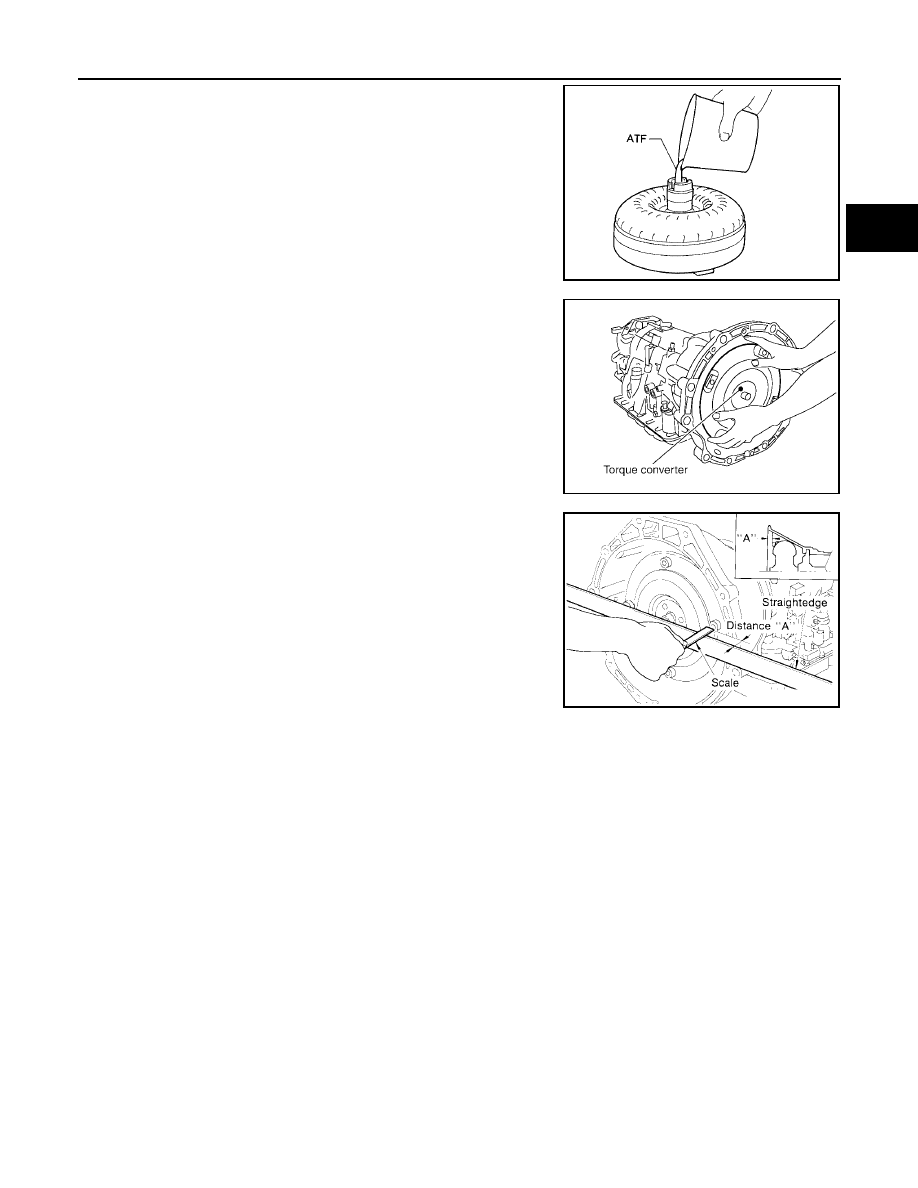

a.

Pour ATF into torque converter.

●

Approximately 2 liter (2-1/8 US qt, 1-3/4 Imp qt) of fluid is
required for a new torque converter.

●

When reusing old torque converter, add the same amount
of fluid as was drained.

b.

Install torque converter while aligning notches of torque con-
verter with notches of oil pump.

CAUTION:

Install torque converter while rotating it.

c.

Measure distance “A” to make sure that torque converter is in
proper position.

SAT428DA

SCIA5010E

Distance “A”:

25.0 mm (0.98 in) or more

SCIA5694E

AT-322

SERVICE DATA AND SPECIFICATIONS (SDS)

2005 Pathfinder

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

General Specifications

UCS0038U

*1: Refer to

MA-11, "Fluids and Lubricants"

.

Vehicle Speed at Which Gear Shifting Occurs

UCS0038V

2WD MODELS

●

At half throttle, the accelerator opening is 4/8 of the full opening.

4WD MODELS

●

At half throttle, the accelerator opening is 4/8 of the full opening.

Applied model

4x2

4x4

Automatic transmission model

RE5R05A

Transmission model code number

97X00

97X01

Stall torque ratio

1.76: 1

Transmission gear ratio

1st

3.842

2nd

2.353

3rd

1.529

4th

1.000

5th

0.389

Reverse

2.765

Recommended fluid

NISSAN Matic Fluid J*1

Fluid capacity

10.3 liter (10-7/8 US qt, 9-1/8 Imp qt)

CAUTION:

●

Use only Genuine NISSAN ATF Matic Fluid J. Do not mix with other fluid.

●

Using automatic transmission fluid other than Genuine NISSAN an ATF Matic Fluid J will deteriorate in driveability and
automatic transmission durability, and may damage the automatic transmission, which is not covered by the warranty.

Final
gear
ratio

Throttle position

Vehicle speed km/h (MPH)

D

1

→

D

2

D

2

→

D

3

D

3

→

D

4

D

4

→

D

5

D

5

→

D

4

D

4

→

D

3

D

3

→

D

2

D

2

→

D

1

3.133

Full throttle

60 - 74

(37 - 46)

99 - 119

(62 - 74)

153 - 183
(95 - 114)

234 - 267

(145 - 166)

230 - 264

(143 - 164)

142 - 171

(88 - 106)

87 - 104

(54 - 65)

41 - 48

(25 - 30)

Half throttle

49 - 59

(30 - 37)

80 - 96

(50 - 60)

123 - 149

(76 - 93)

152 - 178
(94 - 111)

115 - 138

(71 - 86)

71 - 86

(44 - 53)

51 - 61

(32 - 38)

12 - 14

(7 - 9)

Full throttle

60 - 68

(37 - 42)

99 - 110

(62 - 68)

153 - 170

(95 - 106)

234 - 259

(145 - 161)

230 - 255

(143 - 158)

142 - 158

(88 - 98)

87 - 97

(54 - 60)

41 - 47

(25 - 30)

Half throttle

49 - 55

(30 - 34)

80 - 90

(50 - 56)

123 - 137

(76 - 85)

152 - 168

(94 - 104)

115 - 128

(71 - 80)

71 - 79

(44 - 49)

51 - 57

(32 - 35)

12 - 14

(7 - 9)

Final
gear
ratio

Throttle position

Vehicle speed km/h (MPH)

D

1

→

D

2

D

2

→

D

3

D

3

→

D

4

D

4

→

D

5

D

5

→

D

4

D

4

→

D

3

D

3

→

D

2

D

2

→

D

1

3.357

Full throttle

58 - 65

(36 - 40)

94 - 104

(60 - 65)

144 - 160

(89 - 90)

221 - 245

(137 - 152)

218 - 241

(135 - 150)

135 - 150

(84 - 93)

82 - 92

(51 - 57)

40 - 45

(25 - 28)

Half throttle

46 - 52

(29 - 32)

76 - 84

(47 - 52)

117 - 130

(73 - 81)

143 - 159

(89 - 99)

109 - 121

(68 - 75)

67 - 75

(42 - 47)

48 - 54

(30 - 34)

12 - 14

(7 - 9)

Full throttle

60 - 68

(37 - 42)

99 - 110

(62 - 68)

153 - 170

(95 - 106)

234 - 259

(145 - 161)

230 - 255

(143 - 158)

142 - 158

(88 - 98)

87 - 97

(54 - 60)

41 - 47

(25 - 29)

Half throttle

49 - 55

(30 - 34)

80 - 90

(50 - 56)

123 - 137

(76 - 85)

152 - 168

(94 - 104)

115 - 128

(71 - 80)

71 - 79

(44 - 49)

51 - 57

(32 - 35)

12 - 14

(7 - 9)
