OVERHAUL

AT-259

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

7.

Pawl shaft

8.

Self-sealing bolt

9.

Seal ring

10. Needle bearing

11.

Gasket

12. Revolution sensor

13. Parking gear

14. Output shaft

15. Bearing race

16. Needle bearing

17. Manual plate

18. Parking rod

19. Manual shaft oil seal

20. Manual shaft

21. O-ring

22. Band servo anchor end pin

23. Detent spring

24. Spacer

25. Seal ring

26. Snap ring

27. Return spring

28. O-ring

29. Servo assembly

30. Snap ring

31. Sub-harness

32. Control valve with TCM

33. Bracket

34. A/T fluid temperature sensor 2

35. Oil pan

36. Magnet

37. Drain plug

38. Drain plug gasket

39. Oil pan mounting bolt

40. Oil pan gasket

41. Terminal cord assembly

42. O-ring

43. Retaining pin

44. Transmission case

AT-260

OVERHAUL

2005 Pathfinder

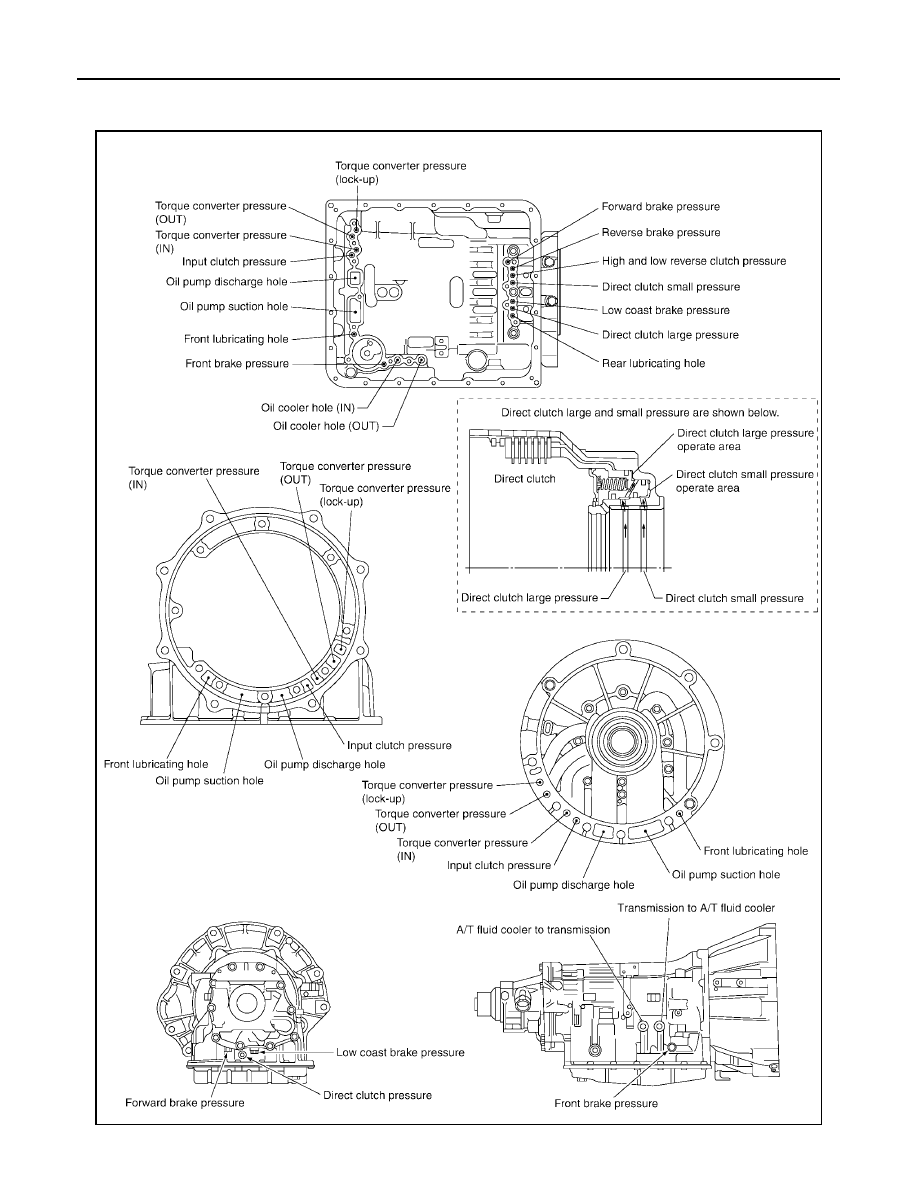

Oil Channel

UCS003Z2

2WD models

SCIA5185E

OVERHAUL

AT-261

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

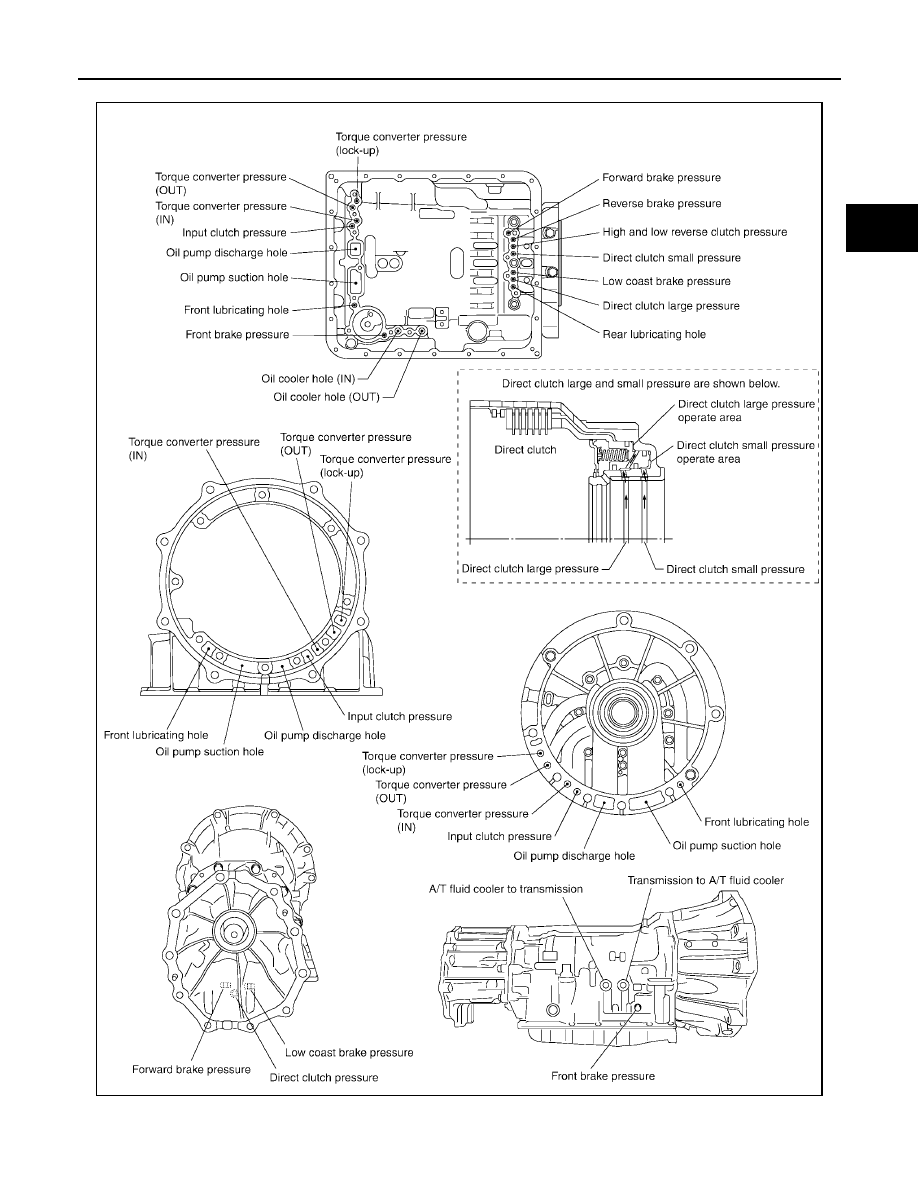

4WD models

SCIA5189E

AT-262

OVERHAUL

2005 Pathfinder

Locations of Adjusting Shims, Needle Bearings, Thrust Washers and Snap
Rings

UCS003Z3

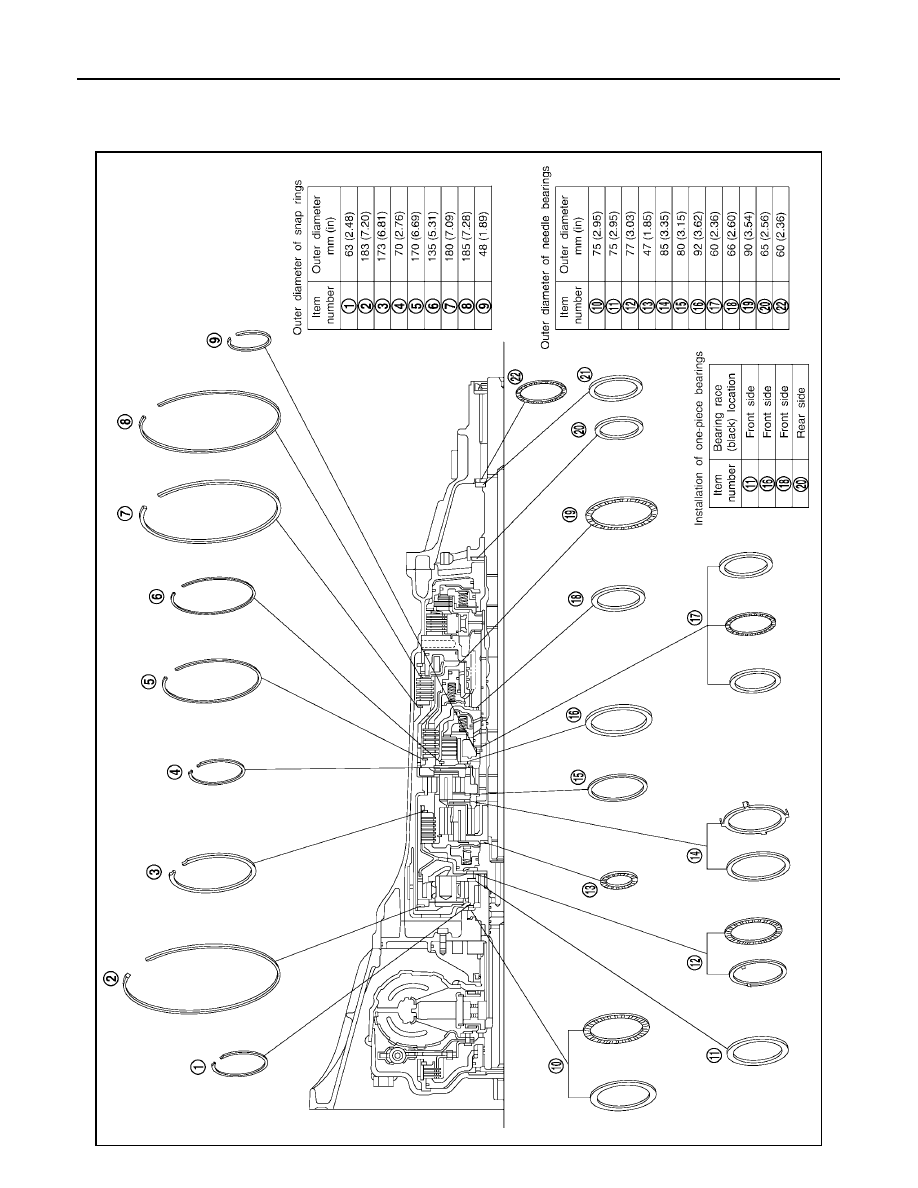

2WD models

SCIA6421E

OVERHAUL

AT-263

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

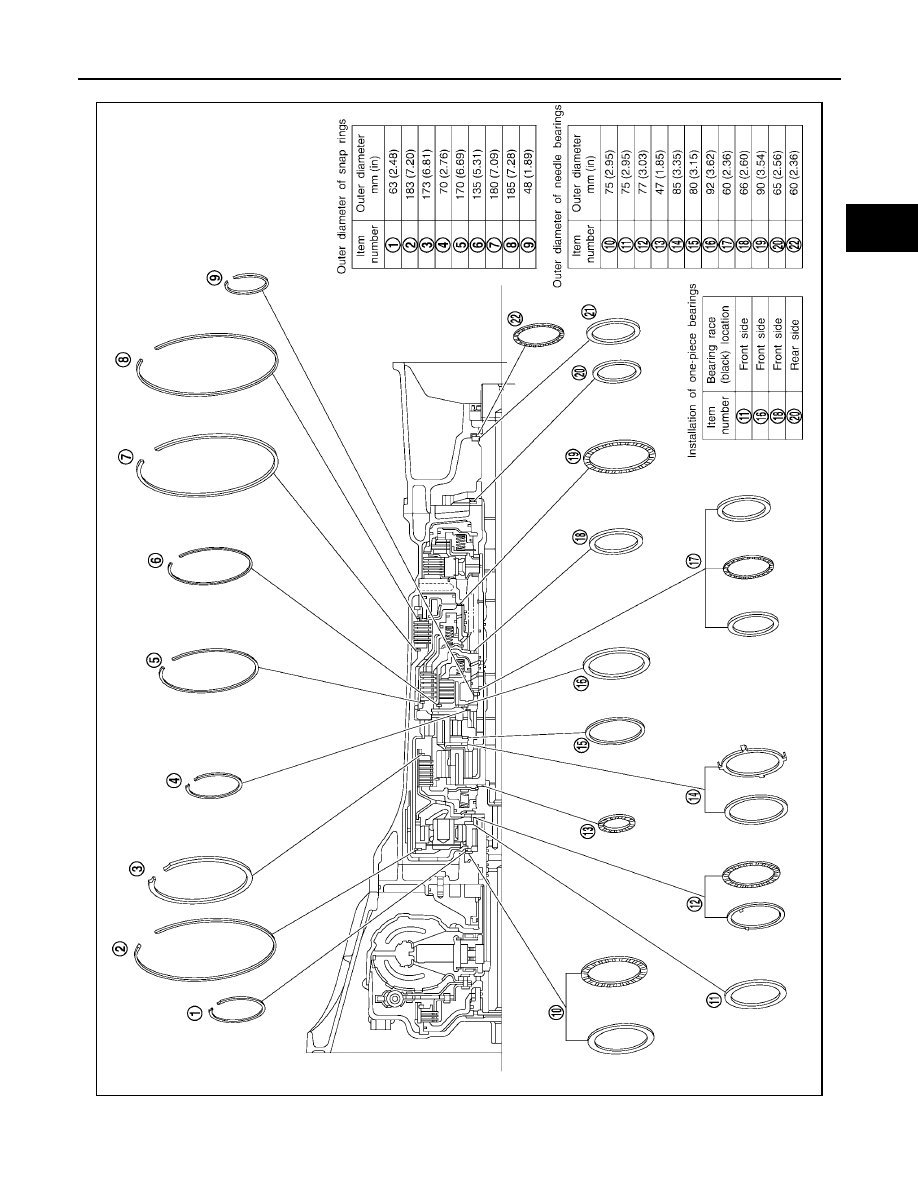

4WD models

SCIA6422E

AT-264

DISASSEMBLY

2005 Pathfinder

DISASSEMBLY

PFP:31020

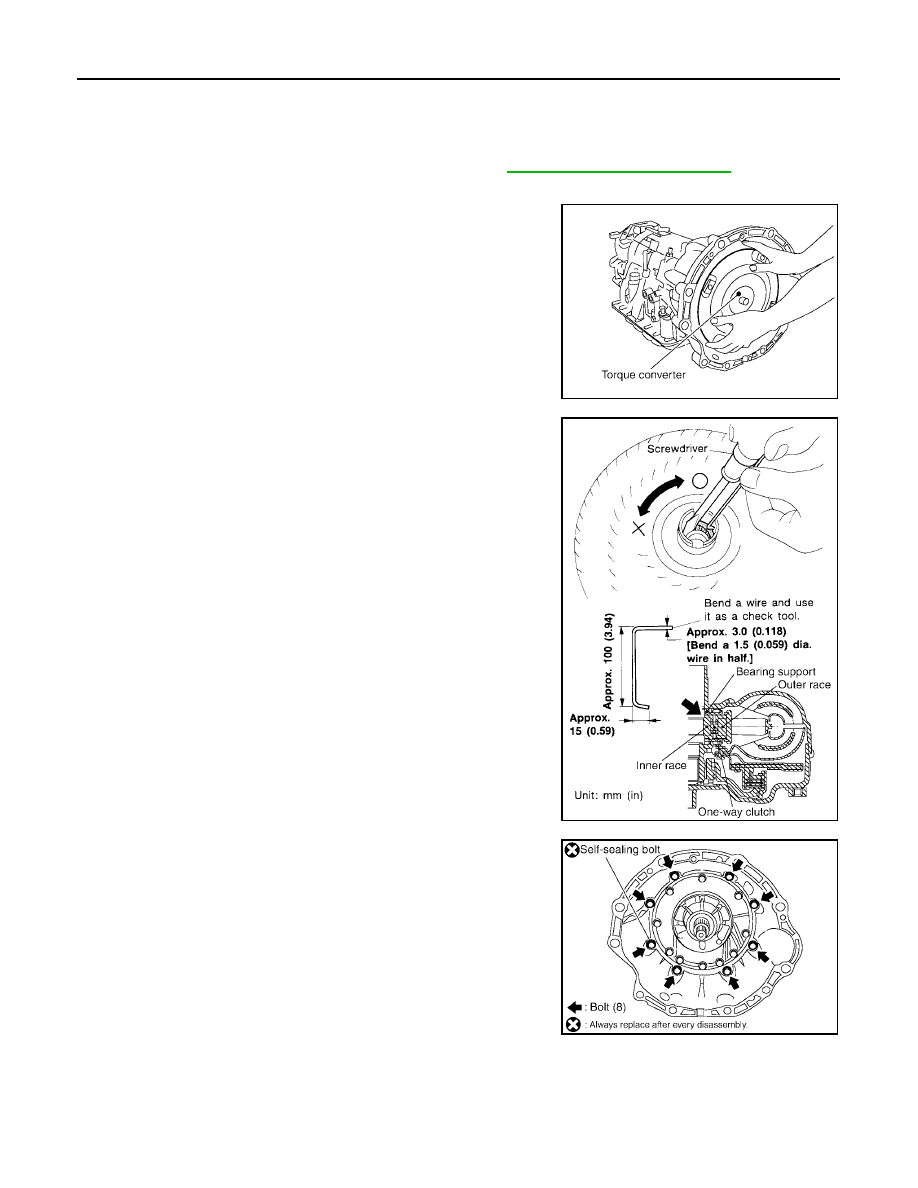

Disassembly

UCS003Z4

CAUTION:

Do not disassemble parts behind Drum Support. Refer to

AT-16, "Cross-Sectional View"

.

1.

Drain ATF through drain plug.

2.

Remove torque converter by holding it firmly and turing while
pulling straight out.

3.

Check torque converter one-way clutch using a check tool as
shown at figure.

a.

Insert a check tool into the groove of bearing support built into
one-way clutch outer race.

b.

When fixing bearing support with a check tool, rotate one-way
clutch spline using a screwdriver.

c.

Make sure that inner race rotates clockwise only. If not, replace
torque converter assembly.

4.

Remove converter housing from transmission case.

CAUTION:

Be careful not to scratch converter housing.

SCIA5010E

SCIA3171E

SCIA4634E

DISASSEMBLY

AT-265

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

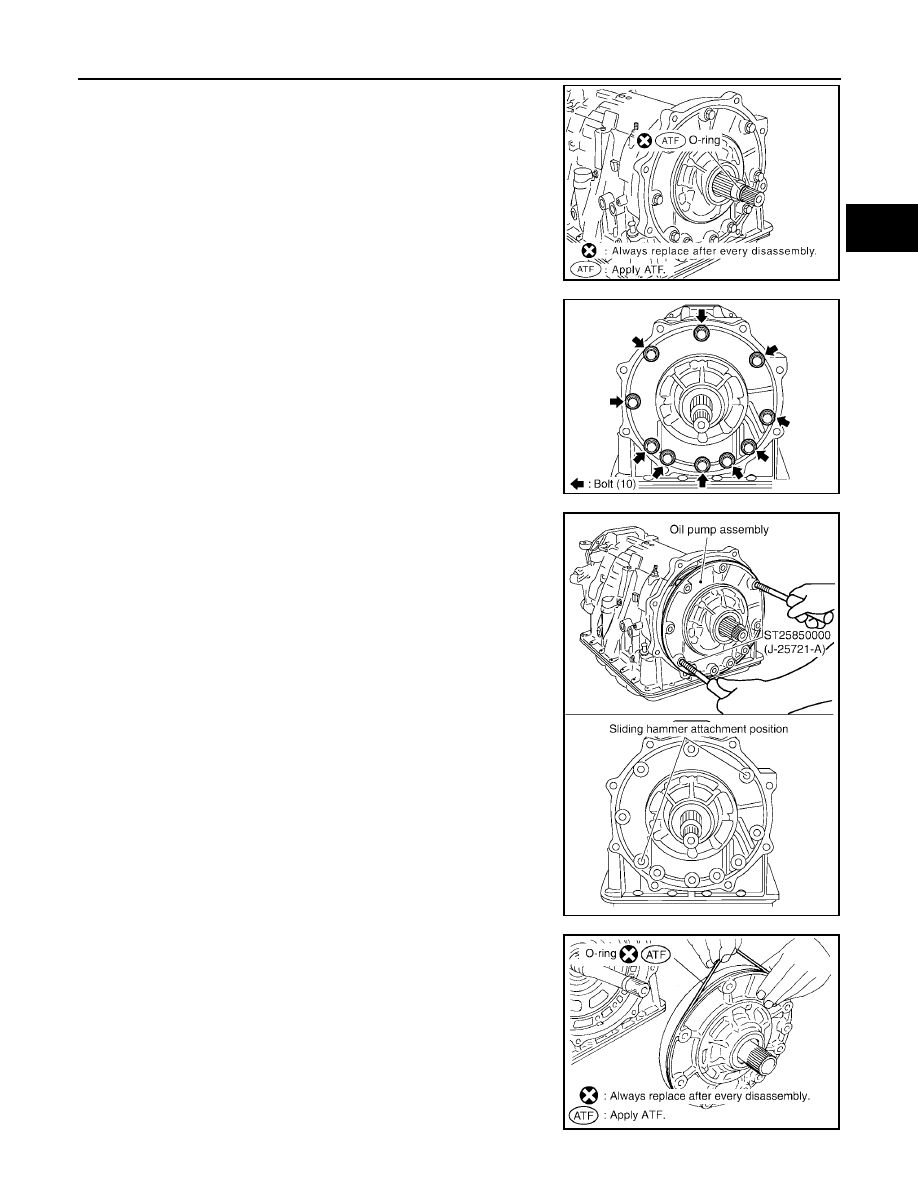

5.

Remove O-ring from input clutch assembly.

6.

Remove tightening bolts for oil pump assembly and transmis-
sion case.

7.

Attach the sliding hammers to oil pump assembly and extract it
evenly from transmission case.

CAUTION:

●

Fully tighten the sliding hammer screws.

●

Make sure that bearing race is installed to the oil pump
assembly edge surface.

8.

Remove O-ring from oil pump assembly.

SCIA5011E

SCIA2300E

SCIA5474E

SCIA5172E

AT-266

DISASSEMBLY

2005 Pathfinder

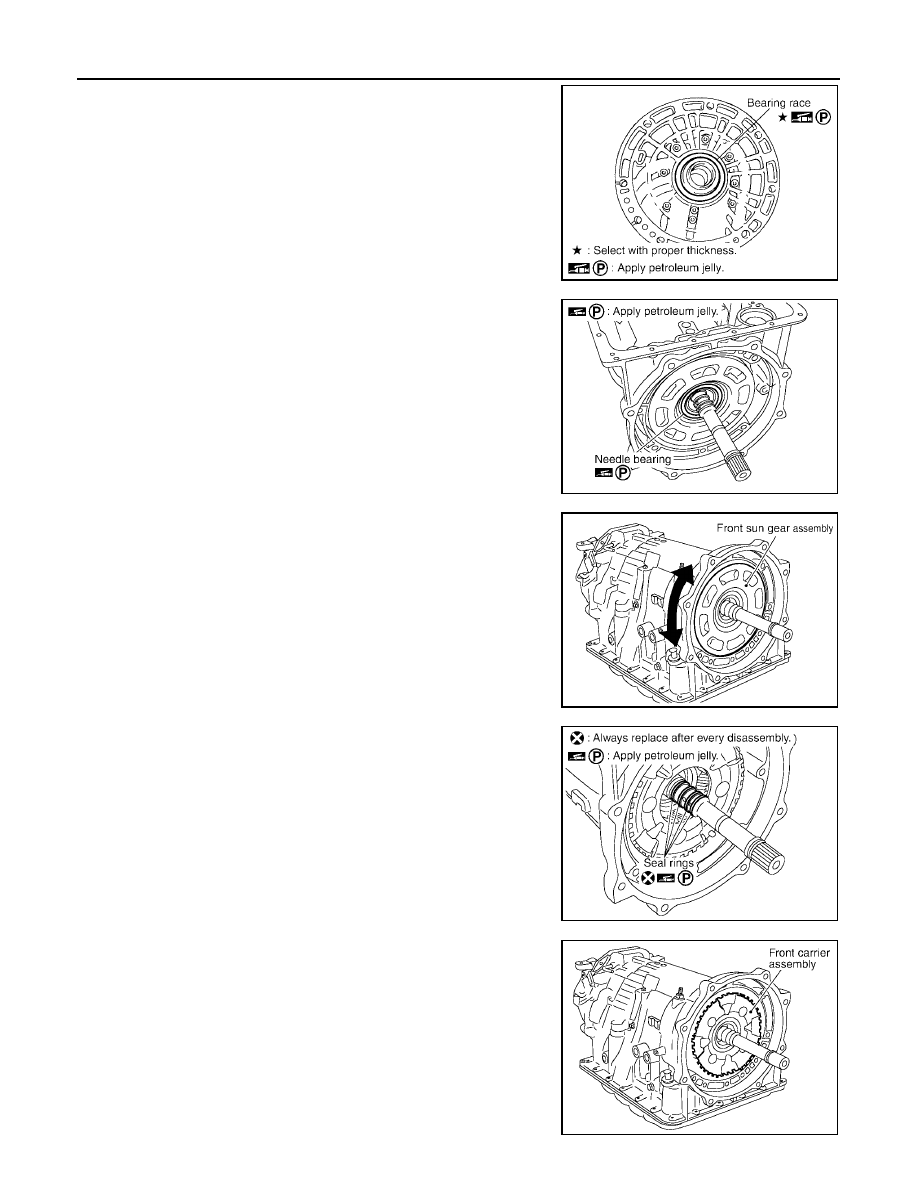

9.

Remove bearing race from oil pump assembly.

10. Remove needle bearing from front sun gear.

11. Remove front sun gear assembly from front carrier assembly.

NOTE:
Remove front sun gear by rotating left/right.

12. Remove seal rings from input clutch assembly.

13. Remove front carrier assembly from rear carrier assembly. (With

input clutch assembly and rear internal gear.)

CAUTION:

Be careful to remove it with needle bearing.

SCIA6529E

SCIA2808E

SCIA5014E

SCIA2470E

SCIA5015E
