Nissan Pathfinder (2005 year). Manual - part 35





TRANSMISSION ASSEMBLY

AT-251

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

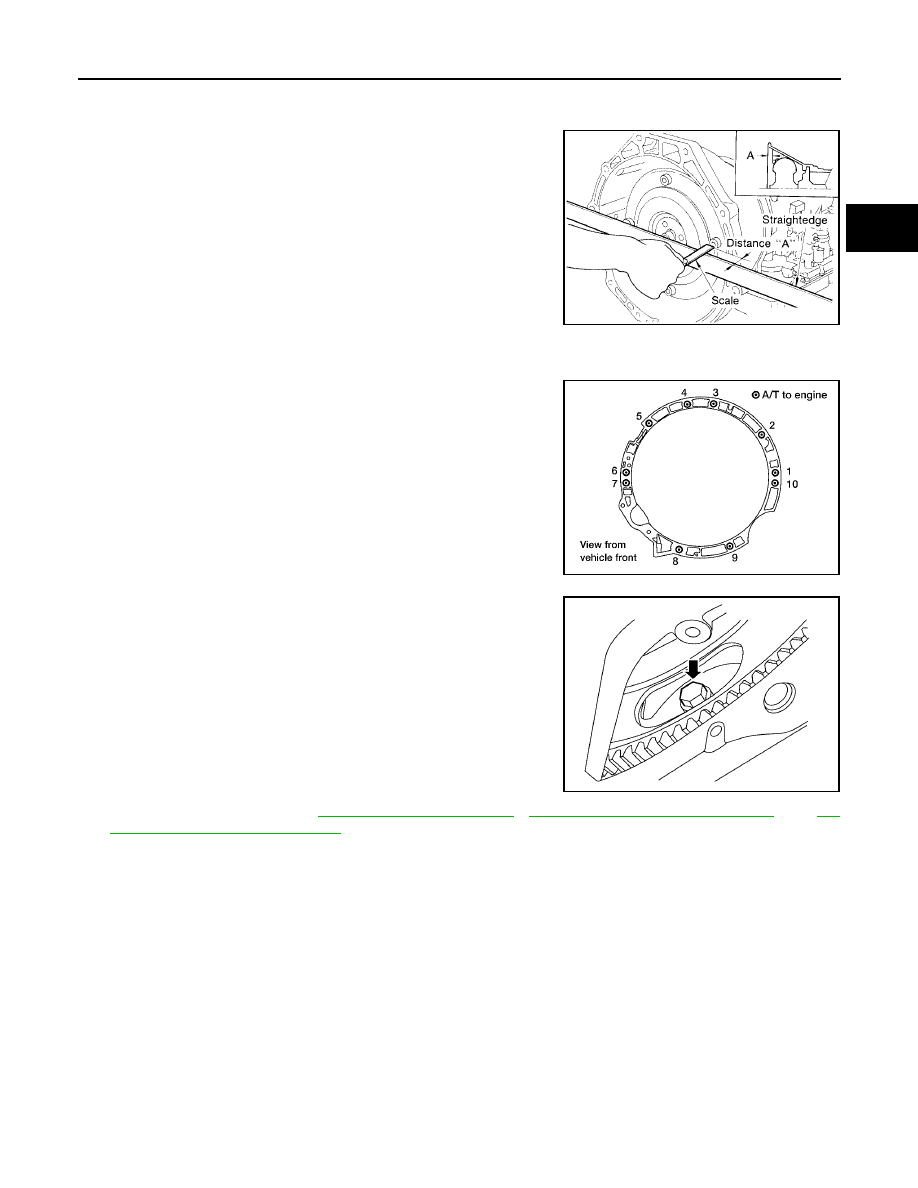

INSPECTION
Installation and Inspection of Torque Converter

After inserting the torque converter to the transmission, be sure
to check dimension "A" to ensure it is within the reference value
limit.

INSTALLATION

Installation is in the reverse order of removal, while paying attention to the following.

When installing transmission to the engine, tighten the bolts to
the specified torque using sequence shown.

Align the positions of bolts for drive plate with those of the torque
converter, and temporarily tighten the bolts. Then, tighten the
bolts with the specified torque.

CAUTION:

When turning crankshaft, turn it clockwise as viewed from
the front of the engine.

After converter is installed to drive plate, rotate crankshaft
several turns and check to be sure that transmission
rotates freely without binding.

Install crankshaft position sensor (POS).

After completing installation, check fluid leakage, fluid level, and
the positions of A/T. Refer to

AT-13, "Checking A/T Fluid"

,

AT-222, "Checking of A/T Position"

and

AT-

222, "Adjustment of A/T Position"

.

Dimension "A"

: 25.0 mm (0.98 in) or more

SAT017B

Transmission bolts

: 74 N·m (7.5 kg-m, 55 ft-lb)

LCIA0370E

LCIA0335E

AT-252

OVERHAUL

2005 Pathfinder

OVERHAUL

PFP:00000

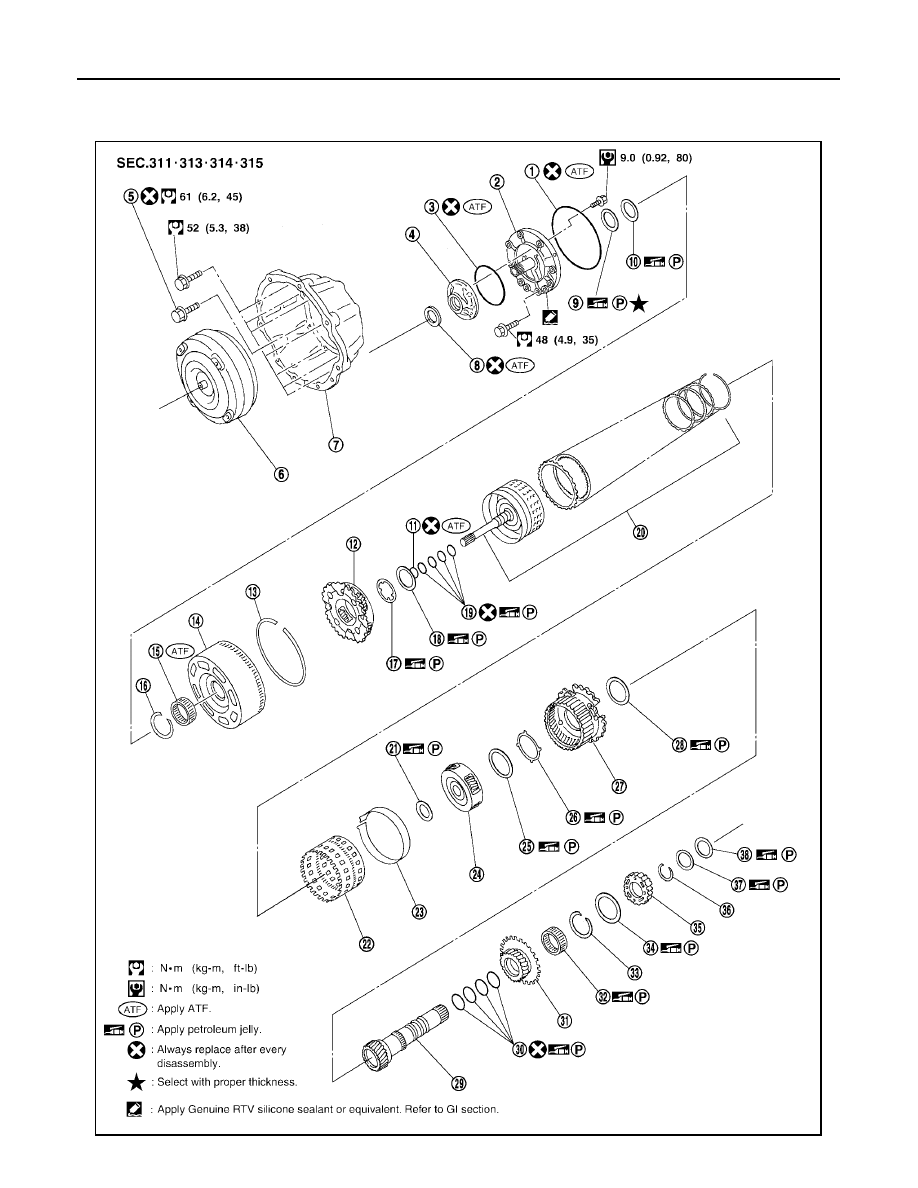

Components

UCS003Z1

SCIA5696E

OVERHAUL

AT-253

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

1.

O-ring

2.

Oil pump cover

3.

O-ring

4.

Oil pump housing

5.

Self-sealing bolt

6.

Torque converter

7.

Converter housing

8.

Oil pump housing oil seal

9.

Bearing race

10. Needle bearing

11.

O-ring

12. Front carrier assembly

13. Snap ring

14. Front sun gear

15. 3rd one-way clutch

16. Snap ring

17. Bearing race

18. Needle bearing

19. Seal ring

20. Input clutch assembly

21. Needle bearing

22. Rear internal gear

23. Brake band

24. Mid carrier assembly

25. Needle bearing

26. Bearing race

27. Rear carrier assembly

28. Needle bearing

29. Mid sun gear

30. Seal ring

31. Rear sun gear

32. 1st one-way clutch

33. Snap ring

34. Needle bearing

35. High and low reverse clutch hub

36. Snap ring

37. Bearing race

38. Needle bearing

AT-254

OVERHAUL

2005 Pathfinder

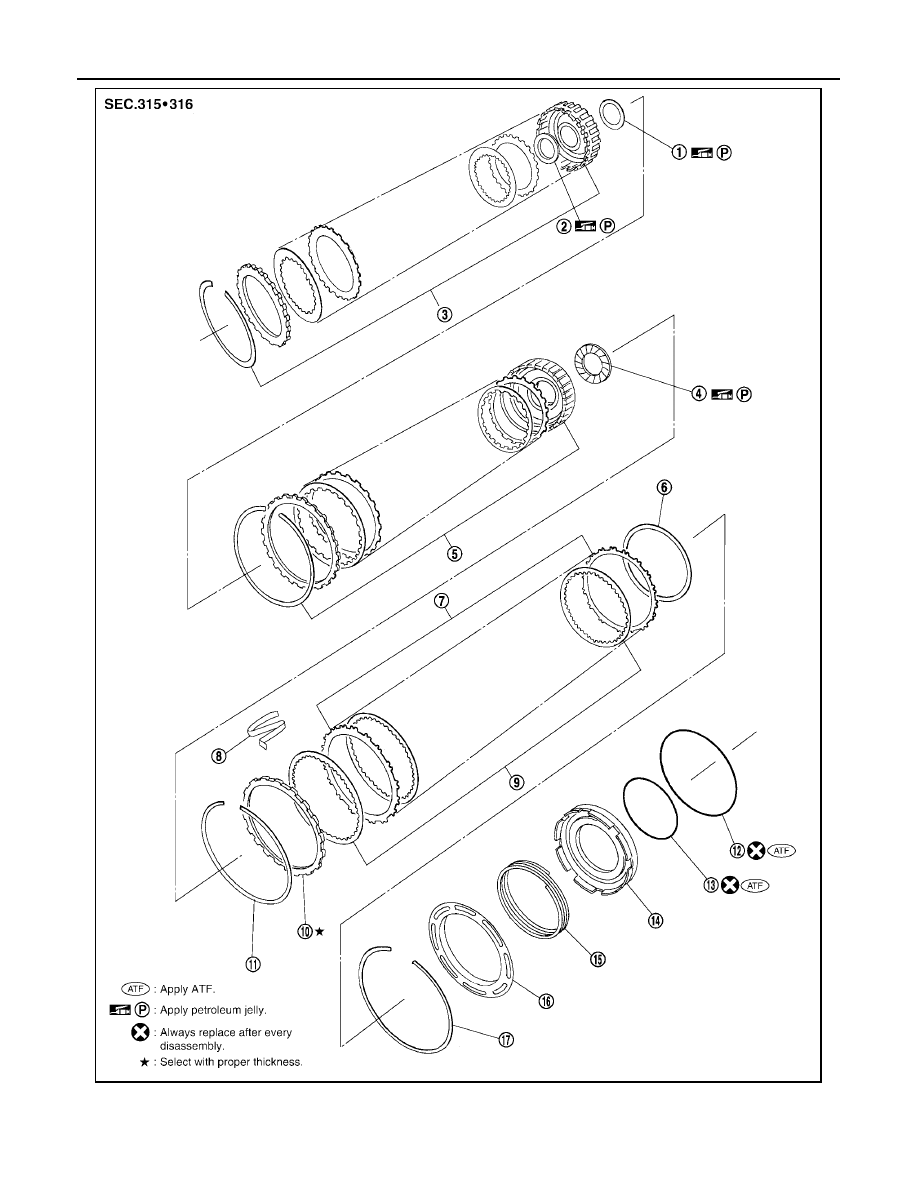

1.

Needle bearing

2.

Bearing race

3.

High and low reverse clutch assembly

4.

Needle bearing

5.

Direct clutch assembly

6.

Reverse brake dish plate

7.

Reverse brake driven plate

8.

N-spring

9.

Reverse brake drive plate

SCIA6419E

OVERHAUL

AT-255

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

10. Reverse brake retaining plate

11.

Snap ring

12. D-ring

13. D-ring

14. Reverse brake piston

15. Return spring

16. Spring retainer

17. Snap ring

AT-256

OVERHAUL

2005 Pathfinder

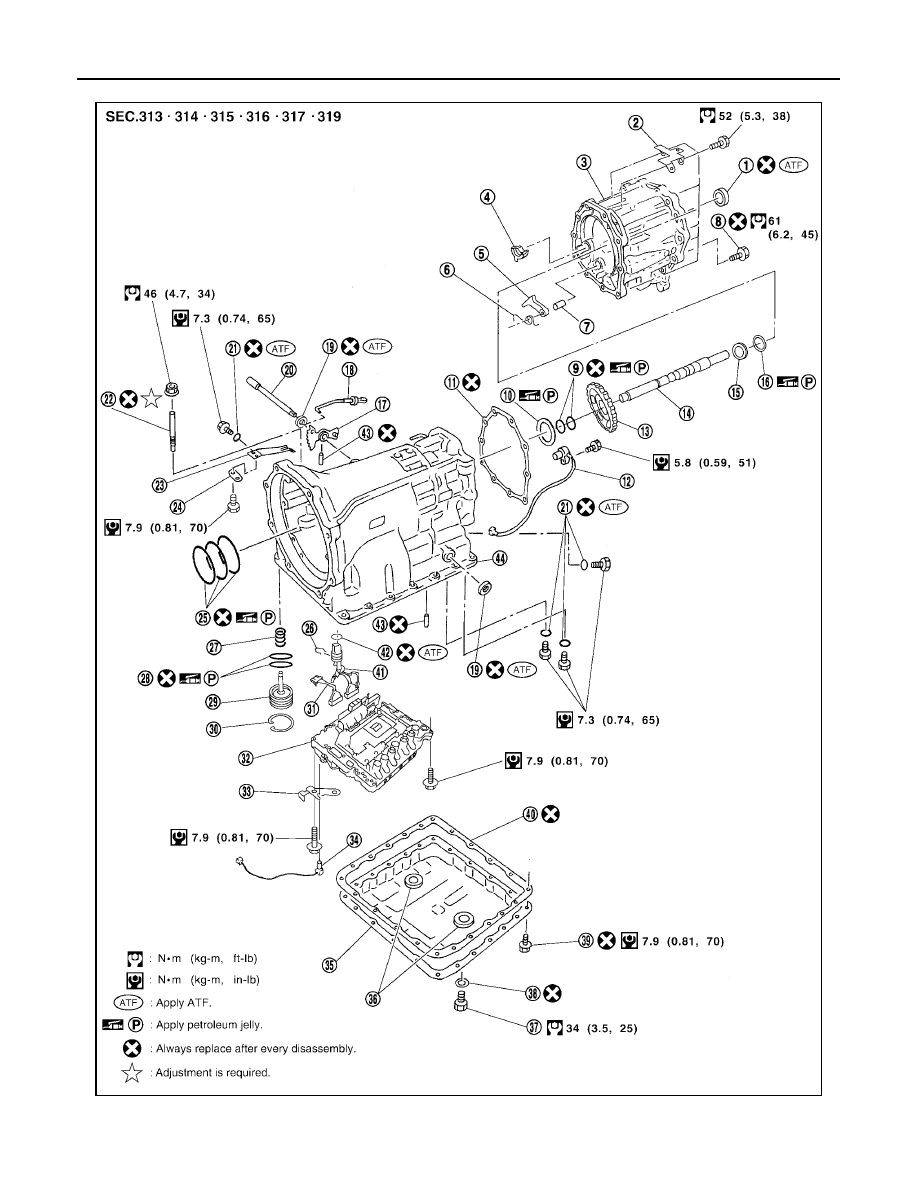

2WD models

SCIA6181E

1.

Rear oil seal

2.

Self-sealing bolt

3.

Rear extension

4.

Parking actuator support

5.

Parking pawl

6.

Return spring

OVERHAUL

AT-257

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

7.

Pawl shaft

8.

Seal ring

9.

Needle bearing

10. Revolution sensor

11.

Parking gear

12. Output shaft

13. Bearing race

14. Needle bearing

15. Manual plate

16. Parking rod

17. Manual shaft oil seal

18. Manual shaft

19. O-ring

20. Band servo anchor end pin

21. Detent spring

22. Spacer

23. Seal ring

24. Snap ring

25. Return spring

26. O-ring

27. Servo assembly

28. Snap ring

29. Sub-harness

30. Control valve with TCM

31. Bracket

32. A/T fluid temperature sensor 2

33. Oil pan

34. Magnet

35. Drain plug

36. Drain plug gasket

37. Oil pan mounting bolt

38. Oil pan gasket

39. Terminal cord assembly

40. O-ring

41. Retaining pin

42. Transmission case

AT-258

OVERHAUL

2005 Pathfinder

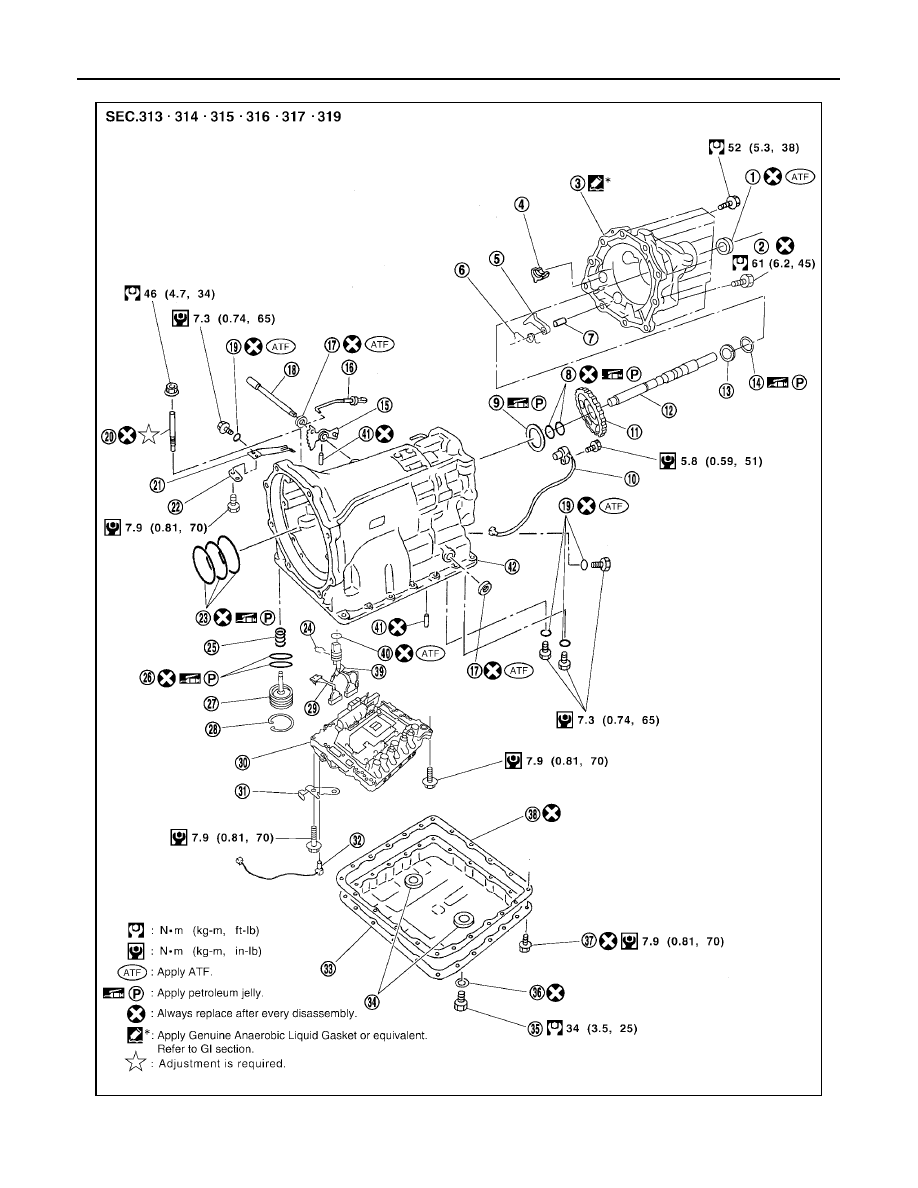

4WD models

SCIA6182E

1.

Rear oil seal

2.

Bracket

3.

Adapter case

4.

Parking actuator support

5.

Parking pawl

6.

Return spring
