Nissan X-Trail 32. Manual - part 2189





VTL-4

< PRECAUTION >

PRECAUTIONS

NOTE:
At this moment, ACC power is supplied.

2.

Open the driver side door.

3.

Open the hood.

4.

Close the driver side door.

5.

Wait at least 3 minutes.

CAUTION:

While waiting, never operate the vehicle such as locking, opening, and closing doors. Violation of
this caution results in the activation of ACC power supply according to the Auto ACC function.

6.

Remove 12V battery terminal.

CAUTION:

After installing 12V battery, always check self-diagnosis results of all ECUs and erase DTC.

VENTILATION SYSTEM

VTL-5

< SYSTEM DESCRIPTION >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

SYSTEM DESCRIPTION

VENTILATION SYSTEM

System Description

INFOID:0000000010981801

OUTLINE

Ventilation system is controlled by A/C auto amp. (AUTOMATIC AIR CONDITIONER) or A/C control (MAN-
UAL AIR CONDITIONER). For details of air conditioner system, refer to

HAC-21, "AUTOMATIC AIR CONDI-

TIONING SYSTEM : System Description"

 (AUTOMATIC AIR CONDITIONER),

HAC-149, "MANUAL AIR

CONDITIONING SYSTEM : System Description"

 (MANUAL AIR CONDITIONER).

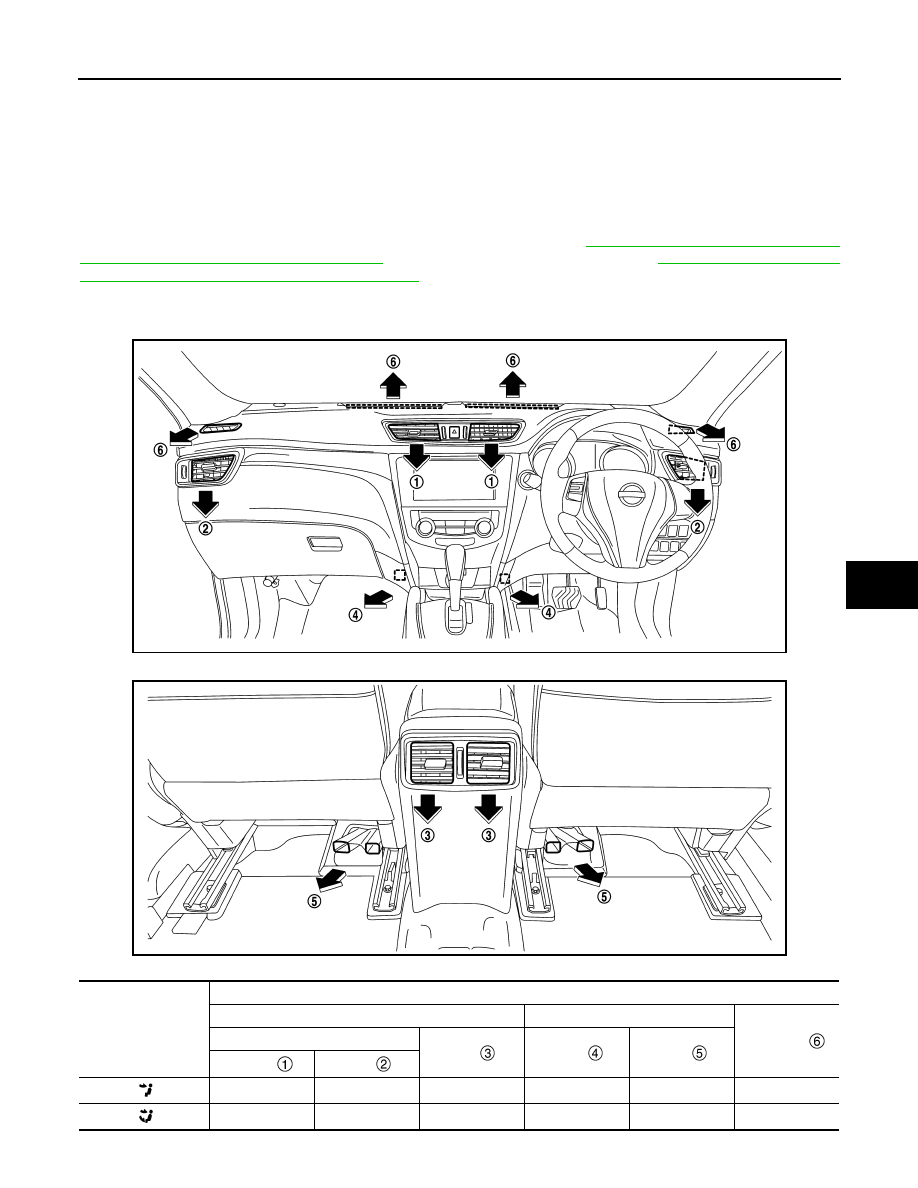

AIR FLOW

Front

Rear

×

: Applicable

JMIIA3321ZZ

JMIIA3322ZZ

MODE/DEF position

indication

AIR OUTLET

Ventilator

Foot

Defroster

Front

Rear

*

Front Rear

Center Side

×

×

×

×

×

×

×

×

VTL-6

< SYSTEM DESCRIPTION >

VENTILATION SYSTEM

*: with rear ventilator grille

×

×

×

×

×

×

×

×

×

×

×

×

×

MODE/DEF position

indication

AIR OUTLET

Ventilator

Foot

Defroster

Front

Rear

*

Front Rear

Center Side

DUCT AND GRILLE

VTL-7

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

REMOVAL AND INSTALLATION

DUCT AND GRILLE

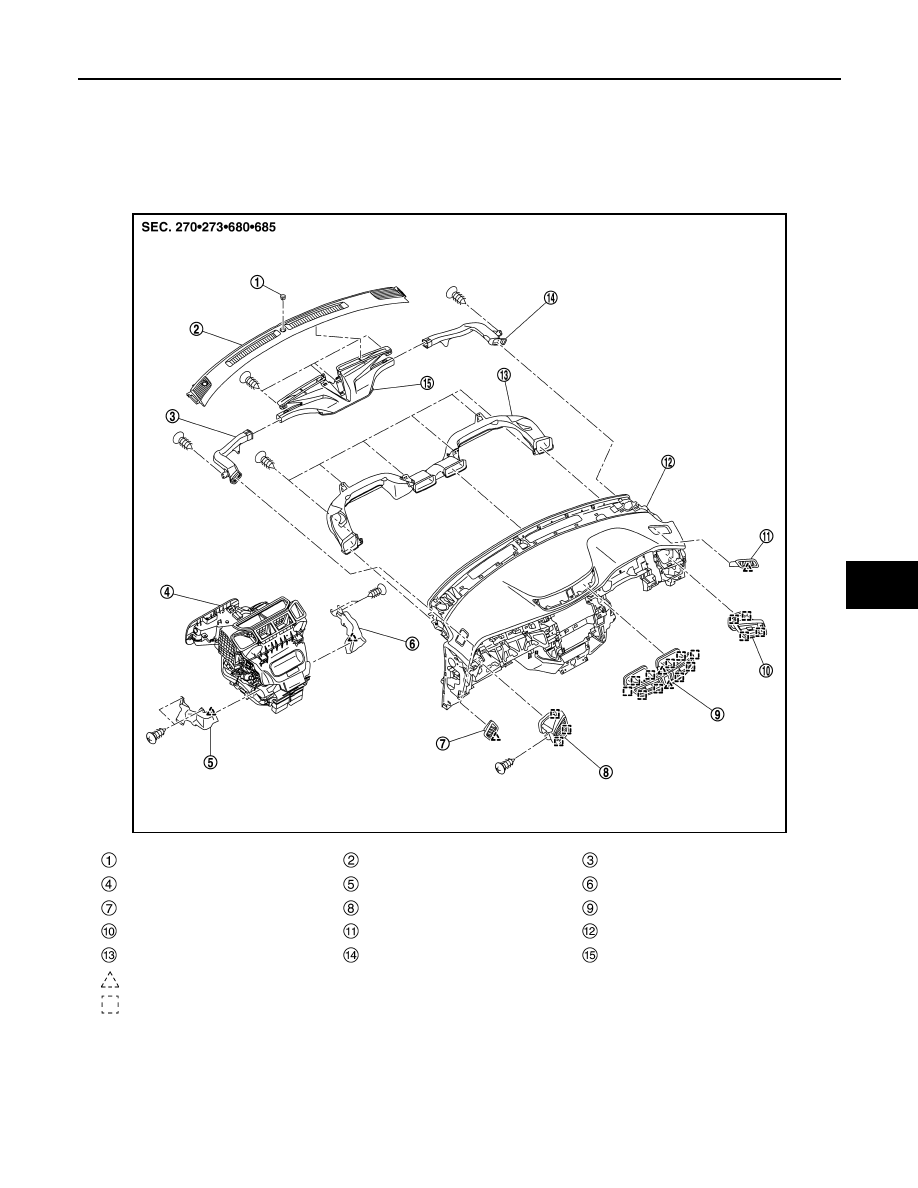

Exploded View

INFOID:0000000010981802

Front (RHD models)

JMIIA3376ZZ

Sunload sensor

Instrument garnish

Side defroster nozzle LH

A/C unit assembly

Foot duct LH

Foot duct RH

Side defroster grille LH

Side ventilator grille LH

Center ventilator grille

Side ventilator grille RH

Side defroster grille RH

Instrument panel assembly

Center ventilator duct

Side defroster nozzle RH

Front defroster nozzle

: Pawl

: Metal clip
