GW-30

< REMOVAL AND INSTALLATION >

BACK DOOR WINDOW GLASS

BACK DOOR WINDOW GLASS

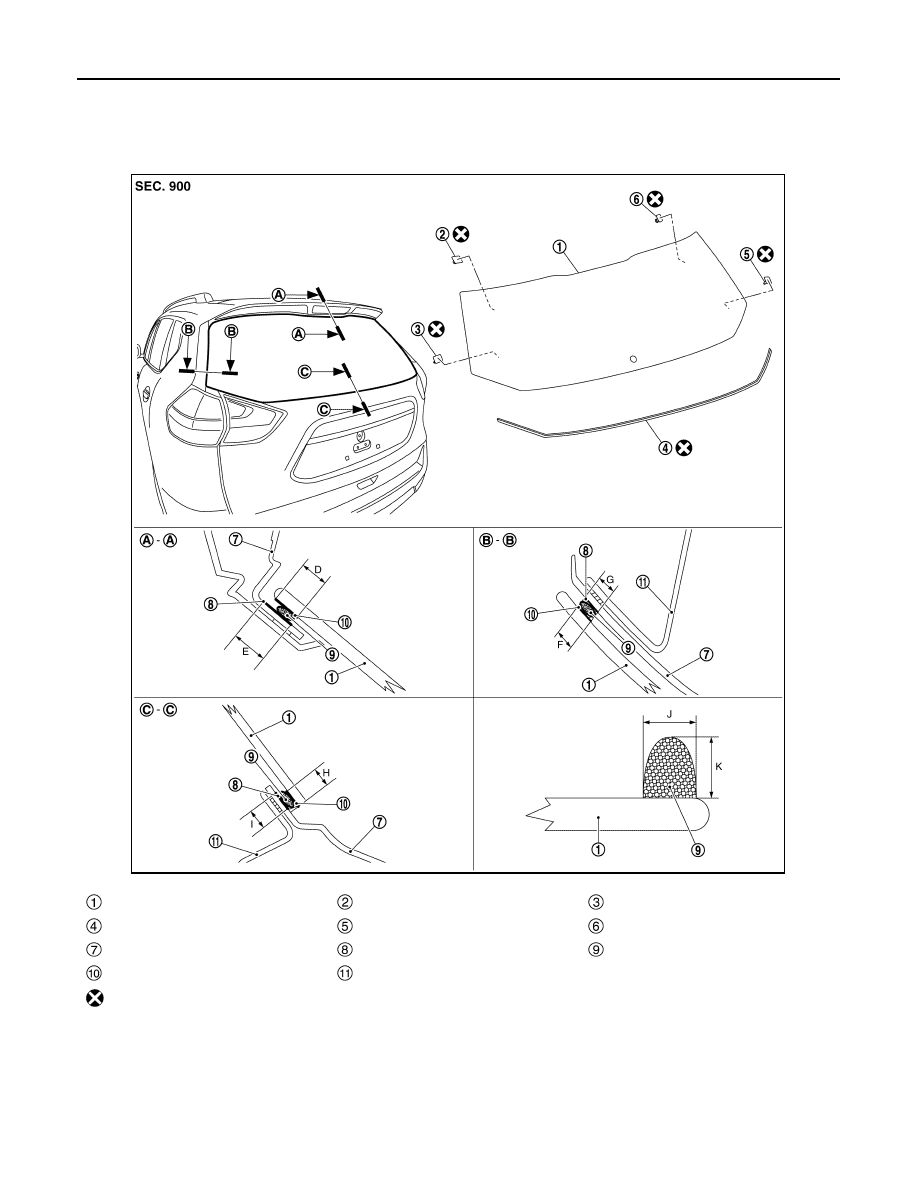

Exploded View

INFOID:0000000010755103

Back door window glass

Back door window glass clip LH

Back door window glass holder LH

Back door window glass molding

Back door window glass holder RH

Back door window glass clip RH

Back door outer panel

Painted surface primer

Adhesive

Glass primer

Back door inner panel

: Always replace after every disassembly.

JMKIB3570ZZ

BACK DOOR WINDOW GLASS

GW-31

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

GW

N

O

P

Unit: mm (in)

Removal and Installation

INFOID:0000000010755104

REMOVAL

Replacement Back Door Window Glass

CAUTION:

Never damage resinous back door panel.
1.

Remove rear wiper motor. Refer to

WW-89, "WIPER MOTOR : Removal and Installation"

.

2.

Remove rear combination lamp (LH and RH). Refer to the following.
• LED Headlamp: Refer to

EXL-205, "REAR COMBINATION LAMP (BACK DOOR SIDE) : Removal and

Installation"

.

• HALOGEN Headlamp: Refer to

EXL-390, "REAR COMBINATION LAMP (BACK DOOR SIDE) :

Removal and Installation"

.

3.

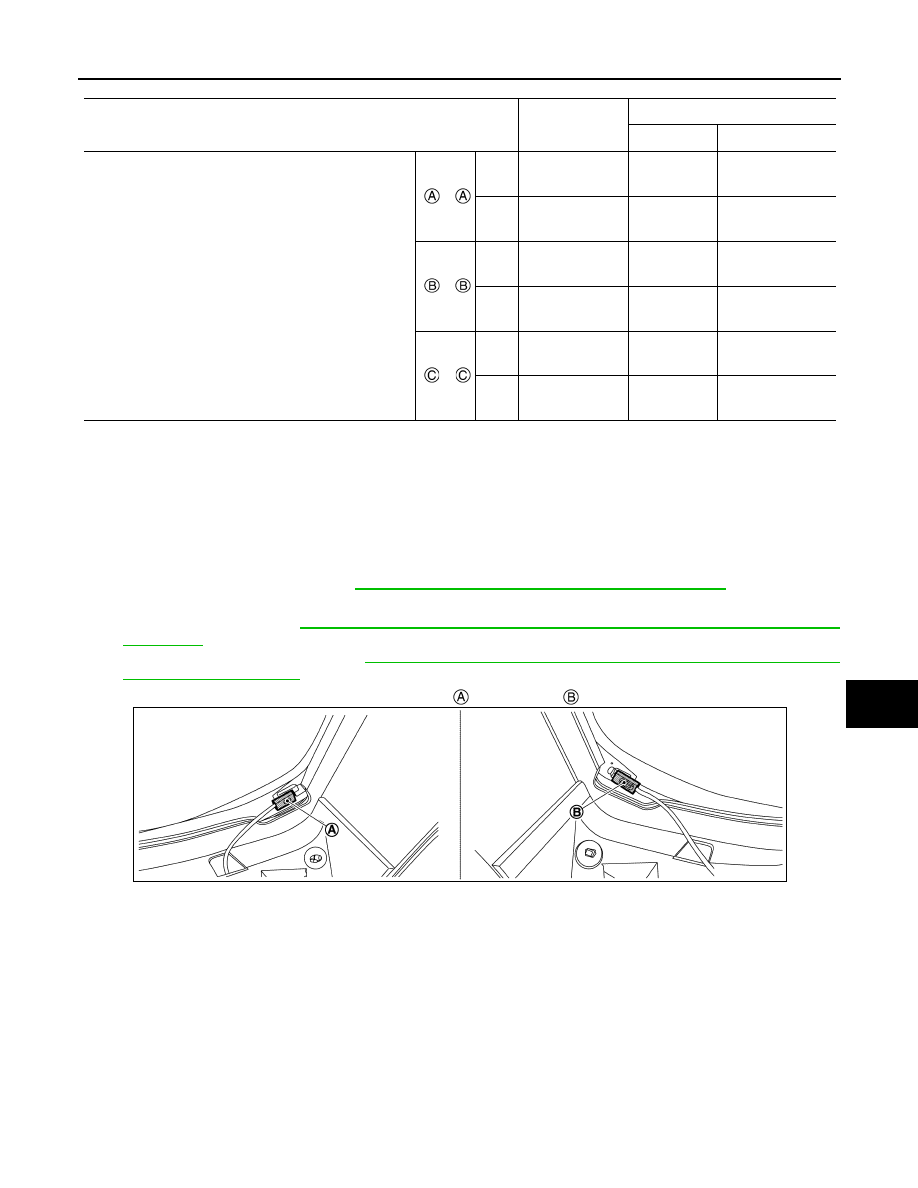

Disconnect window defogger connectors LH side

 and RH side

.

4.

Remove back door window glass molding.

CAUTION:

• Remove back door window glass molding left on vehicle using a cutter knife or pliers etc..
• Never damage resinous back door panel using by cutter knife or pliers etc..

Portion

Primer range

Adhesive range

J

K

Back door window glass – Back door panel

 –

D

15.0

(0.591)

10.0

(0.394)

3.5 – 5.5

(0.138 – 0.217)

E

15.0

(0.591)

 –

F

15.0

(0.591)

10.0

(0.394)

3.5 – 5.5

(0.138 – 0.217)

G

15.0

(0.591)

 –

H

15.0

(0.591)

10.0

(0.394)

3.5 – 5.5

(0.138 – 0.217)

I

15.0

(0.591)

JMKIB3123ZZ

GW-32

< REMOVAL AND INSTALLATION >

BACK DOOR WINDOW GLASS

5.

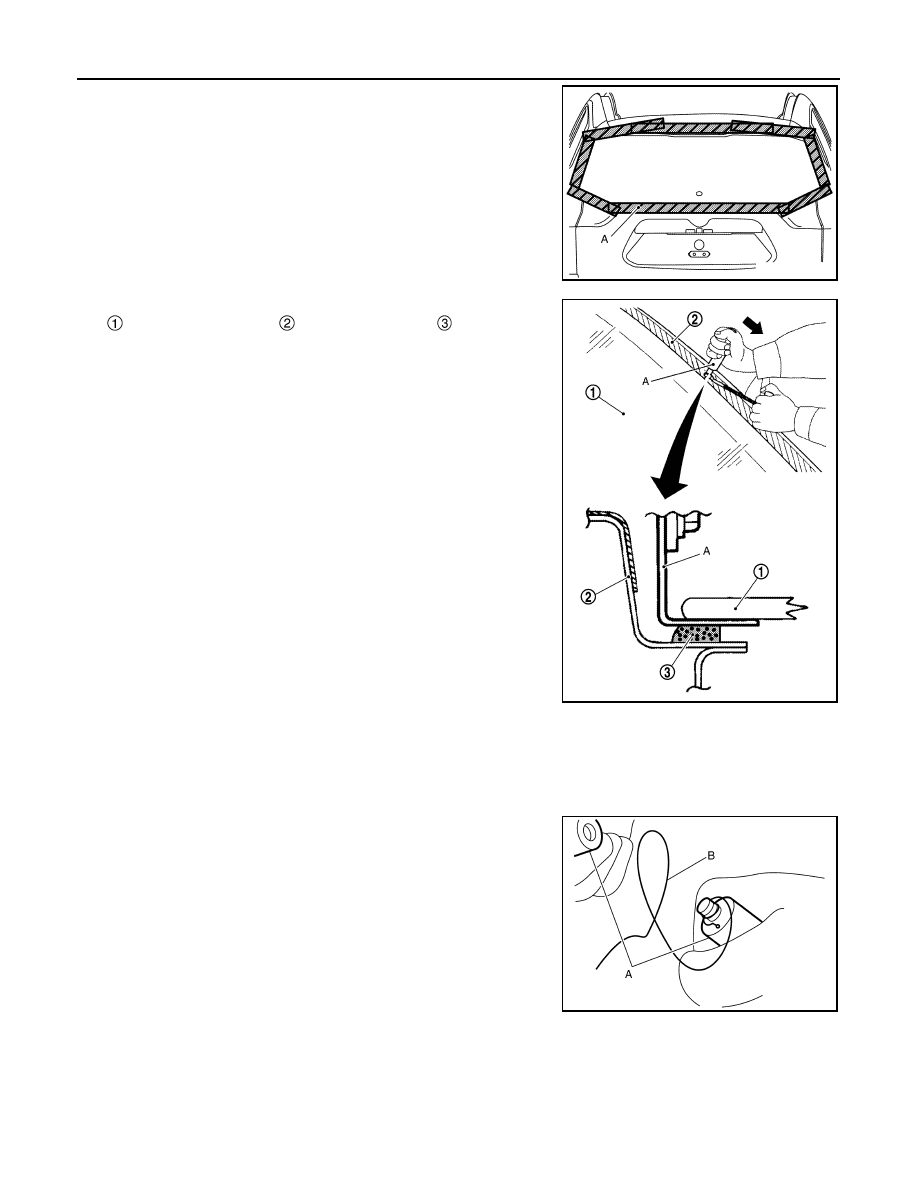

Apply protective tape (A) on back door panel around back door
window glass to protect painted surface from damage.

6.

Insert a windshield cutter (A) between back door window glass

 and back door panel

. Remove adhesive

 by pulling the

windshield cutter, keeping the tip parallel to the edge of back
door window glass.

CAUTION:

Use piano wire to cut sealant if its difficult to use wind-
shield cutter.

7.

Remove adhesive using a piano wire.

a.

Pass the piano wire passenger room to bonded area of back door window glass using a wire pierce.

CAUTION:

• Never use plane surface of wire pierce tip vertically.
• Never damage resinous back door panel and surrounding parts.

b.

Tie both ends of the piano wire (B) to wire grip (A), etc..

8.

Remove adhesive, back door window glass clips and back door window glass holders by using piano wire
alongside of back door window glass.

CAUTION:

• Remove adhesive, 2 workers are required by all means.
• Never damage resinous back door panel and surrounding parts.

JMKIB3201ZZ

JMKIB3121ZZ

JMKIA9832ZZ

BACK DOOR WINDOW GLASS

GW-33

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

GW

N

O

P

9.

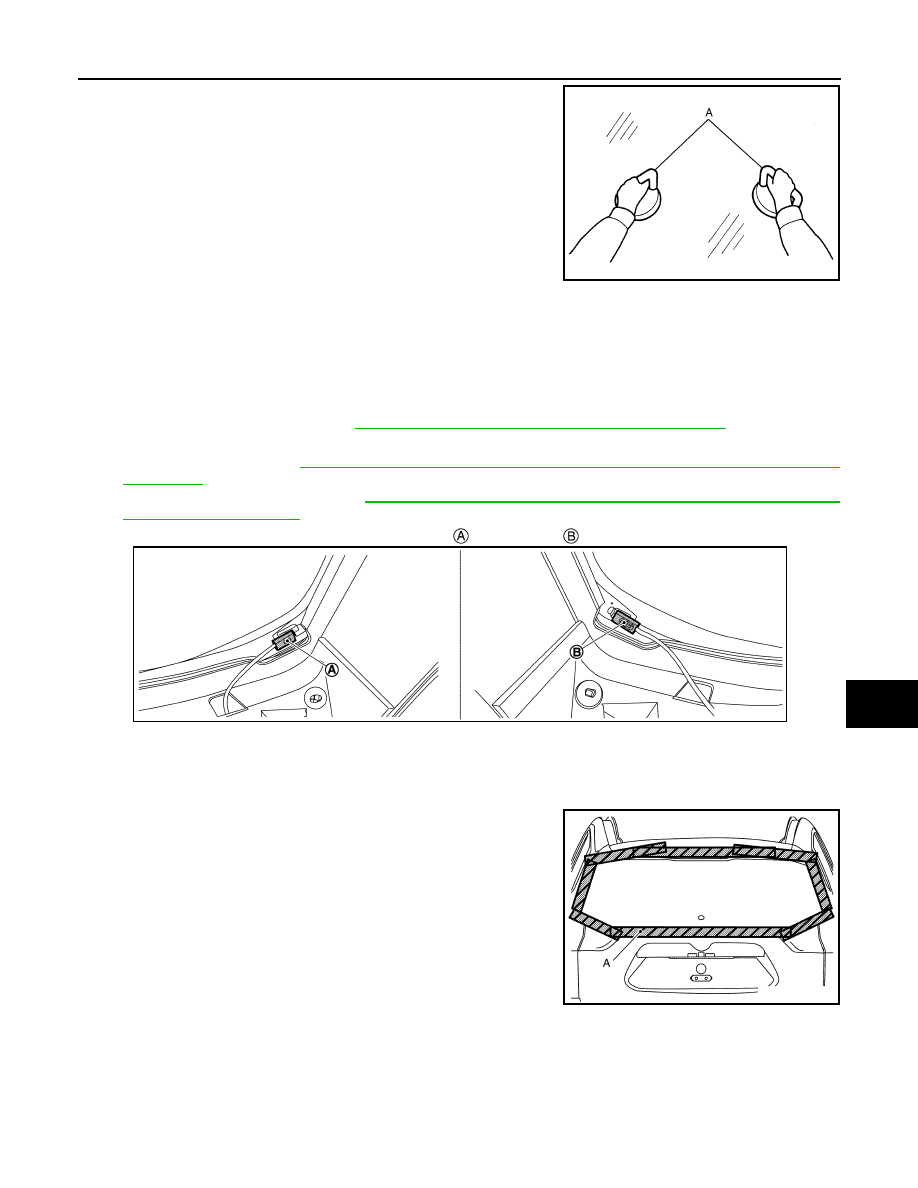

Use suction lifter (A) or rubber suction cups, etc. to remove back
door window glass from the vehicle.

CAUTION:

Due to weight of back door window glass, 2 workers are
required by all means.

10. Remove back door window glass clips and back door window glass holders from back door panel.

Reuse Back Door Window Glass

CAUTION:

• Never damage back door window glass and resinous back door panel.
• Never use a windshield cutter if the back door window glass is reused. (It may scratch the glass sur-

face)

1.

Remove rear wiper motor. Refer to

WW-89, "WIPER MOTOR : Removal and Installation"

.

2.

Remove rear combination lamp (LH and RH). Refer to the following.
• LED Headlamp: Refer to

EXL-205, "REAR COMBINATION LAMP (BACK DOOR SIDE) : Removal and

Installation"

.

• HALOGEN Headlamp: Refer to

EXL-390, "REAR COMBINATION LAMP (BACK DOOR SIDE) :

Removal and Installation"

.

3.

Disconnect window defogger connectors LH side

 and RH side

.

4.

Remove back door window glass molding.

CAUTION:

• Remove back door window glass molding left on vehicle using a cutter knife or pliers etc..
• Never damage resinous back door panel using by cutter knife or pliers etc..

5.

Apply protective tape (A) on back door panel around back door
window glass to protect painted surface from damage.

JMKIA1138ZZ

JMKIB3123ZZ

JMKIB3201ZZ
