SPOT, VANITY MIRROR AND TRUNK (LUGGAGE) ROOM LAMPS

SPOT, VANITY MIRROR AND TRUNK (LUGGAGE) ROOM LAMPS

PFP:26470

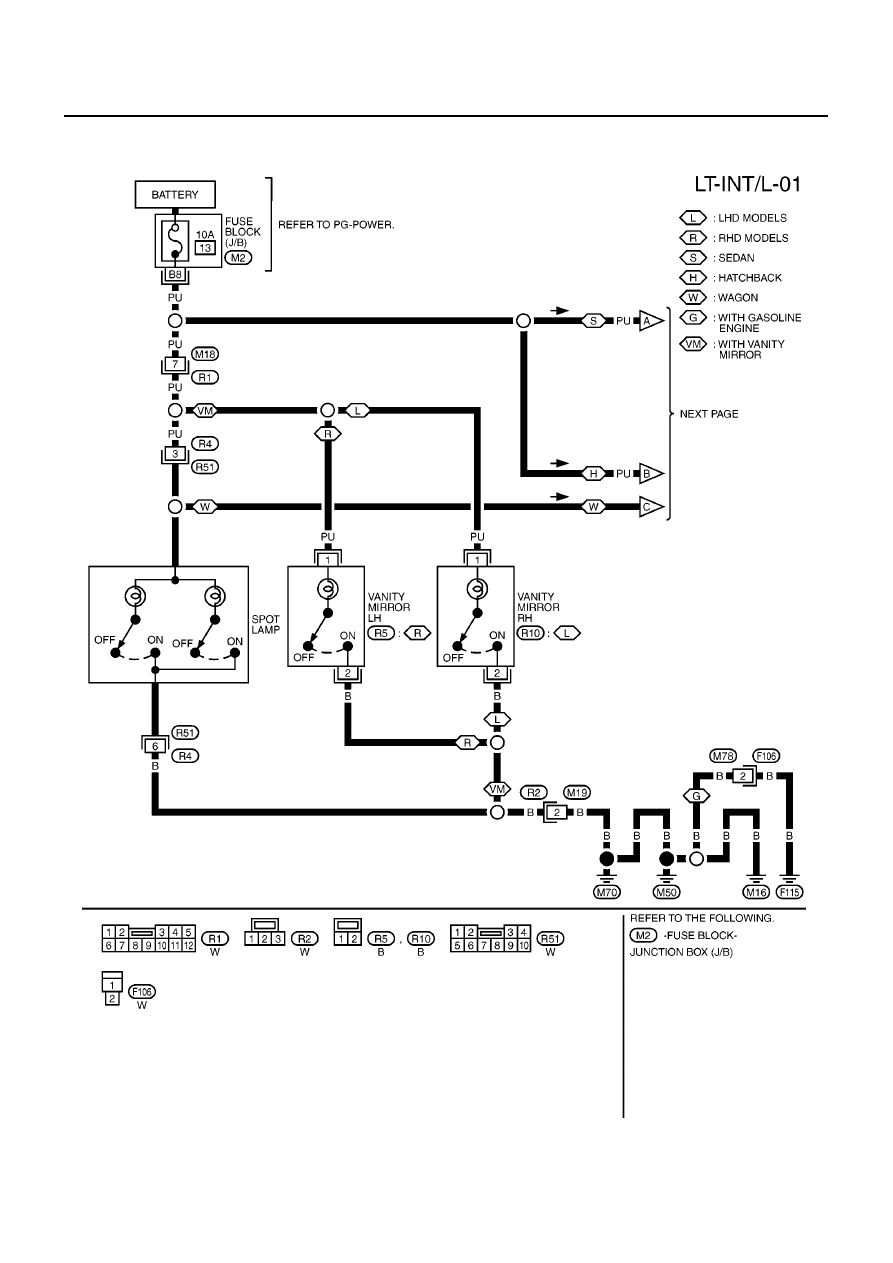

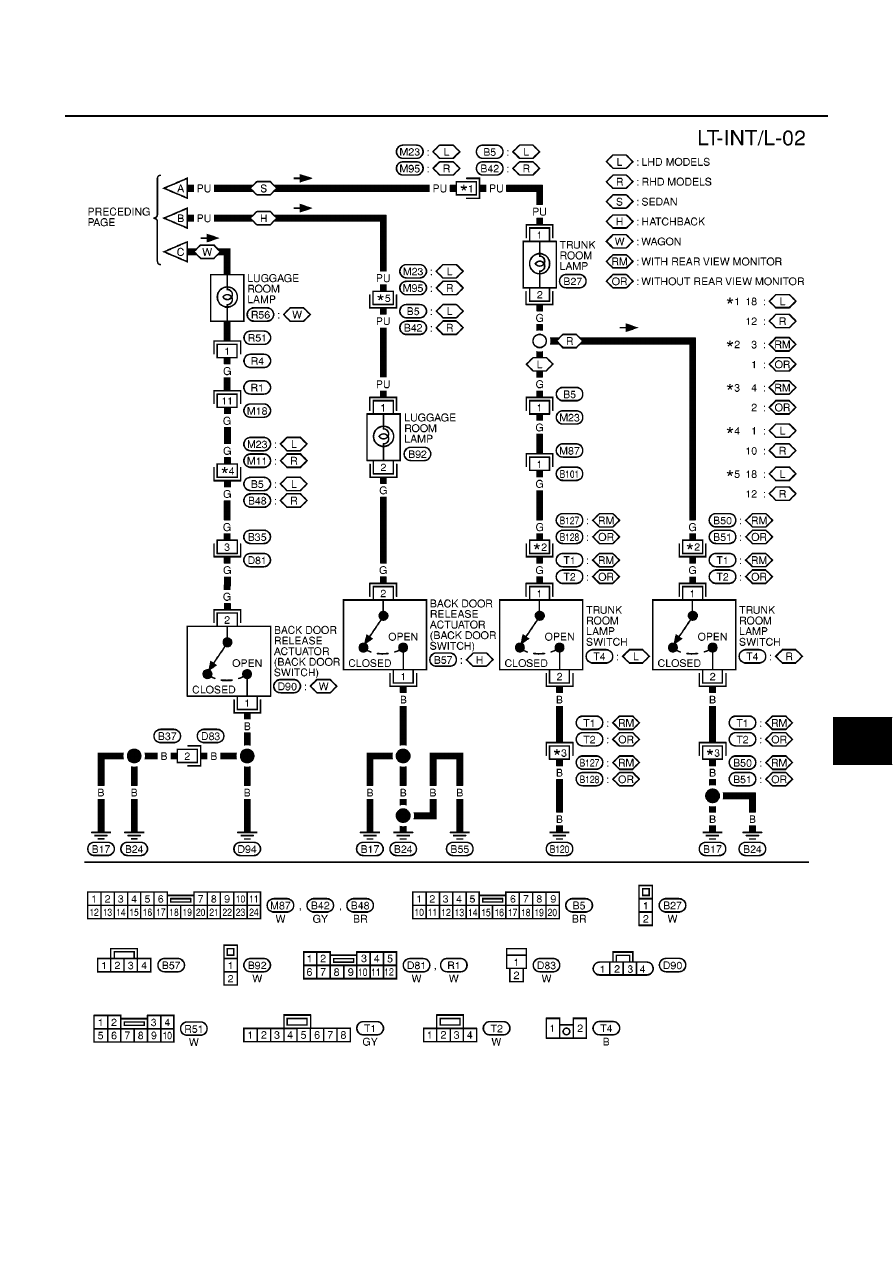

Wiring Diagram — INT/L —

EKS009OH

MKWA1135E

SPOT, VANITY MIRROR AND TRUNK (LUGGAGE) ROOM LAMPS

LT-131

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA0783E

LT-132

SPOT, VANITY MIRROR AND TRUNK (LUGGAGE) ROOM LAMPS

Bulb Replacement

EKS009OI

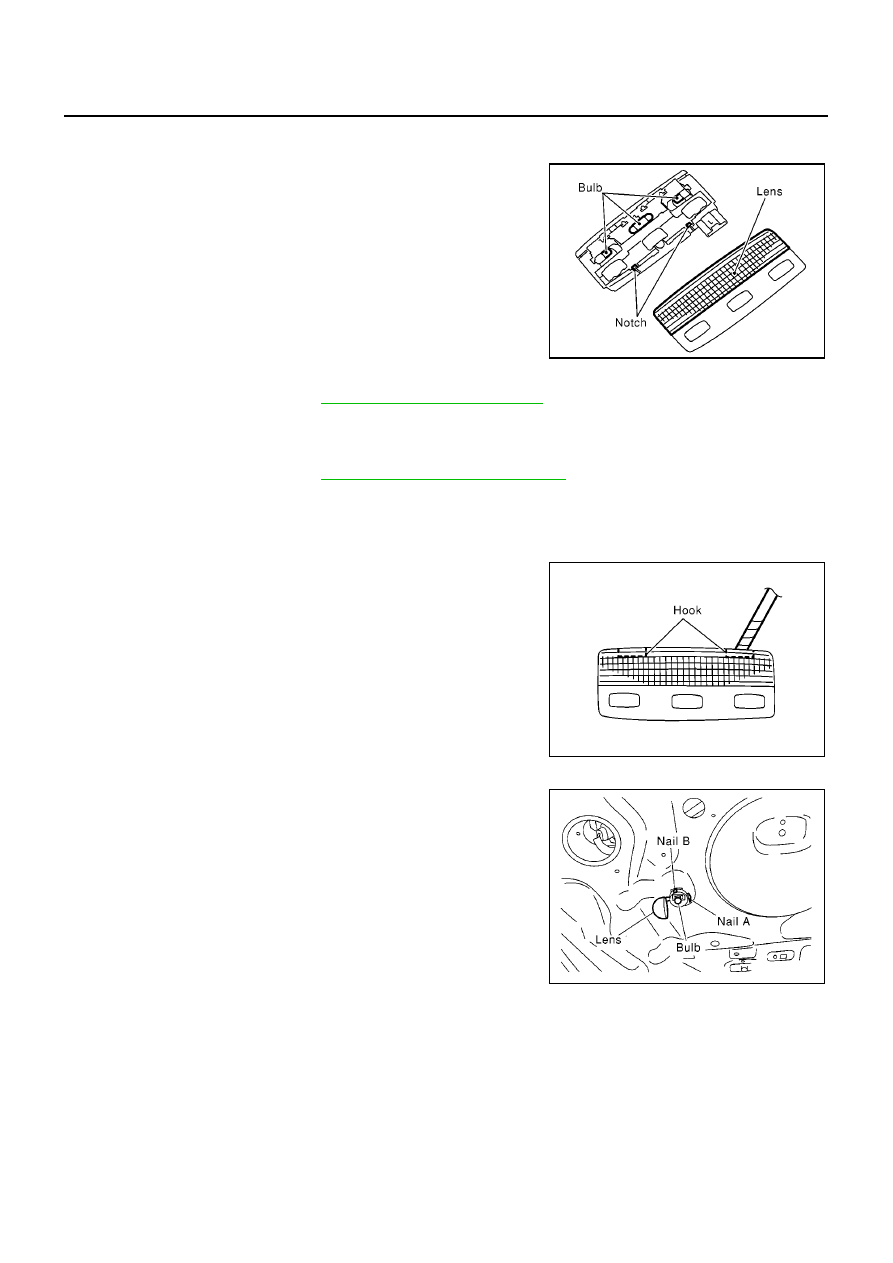

SPOT LAMP

1.

Remove the lens using a clip driver or a suitable tool.

2.

Remove the bulb.

TRUNK ROOM LAMP

For removal and installation, refer to

LT-132, "TRUNK ROOM LAMP"

.

LUGGAGE ROOM LAMP

For removal and installation, refer to

LT-133, "LUGGAGE ROOM LAMP"

.

Removal and Installation

EKS009OJ

SPOT LAMP

1.

Using a clips driver or a suitable tool, press and remove the
hook of the spot lamp.

2.

Disconnect the spot lamp connector.

TRUNK ROOM LAMP

1.

Remove the lens disengage nail A.

2.

Pushing the nail B, remove the trunk room lamp.

3.

Disconnect the trunk room lamp connector.

Interior room lamp

: 12V - 7W

Spot lamp

: 12V - 5W

MKIA0055E

Trunk room lamp

: 12V - 3.4W

Luggage room lamp

: 12V - 10W

MKIA0056E

MKIB0157E

SPOT, VANITY MIRROR AND TRUNK (LUGGAGE) ROOM LAMPS

LT-133

C

D

E

F

G

H

I

J

L

M

A

B

LT

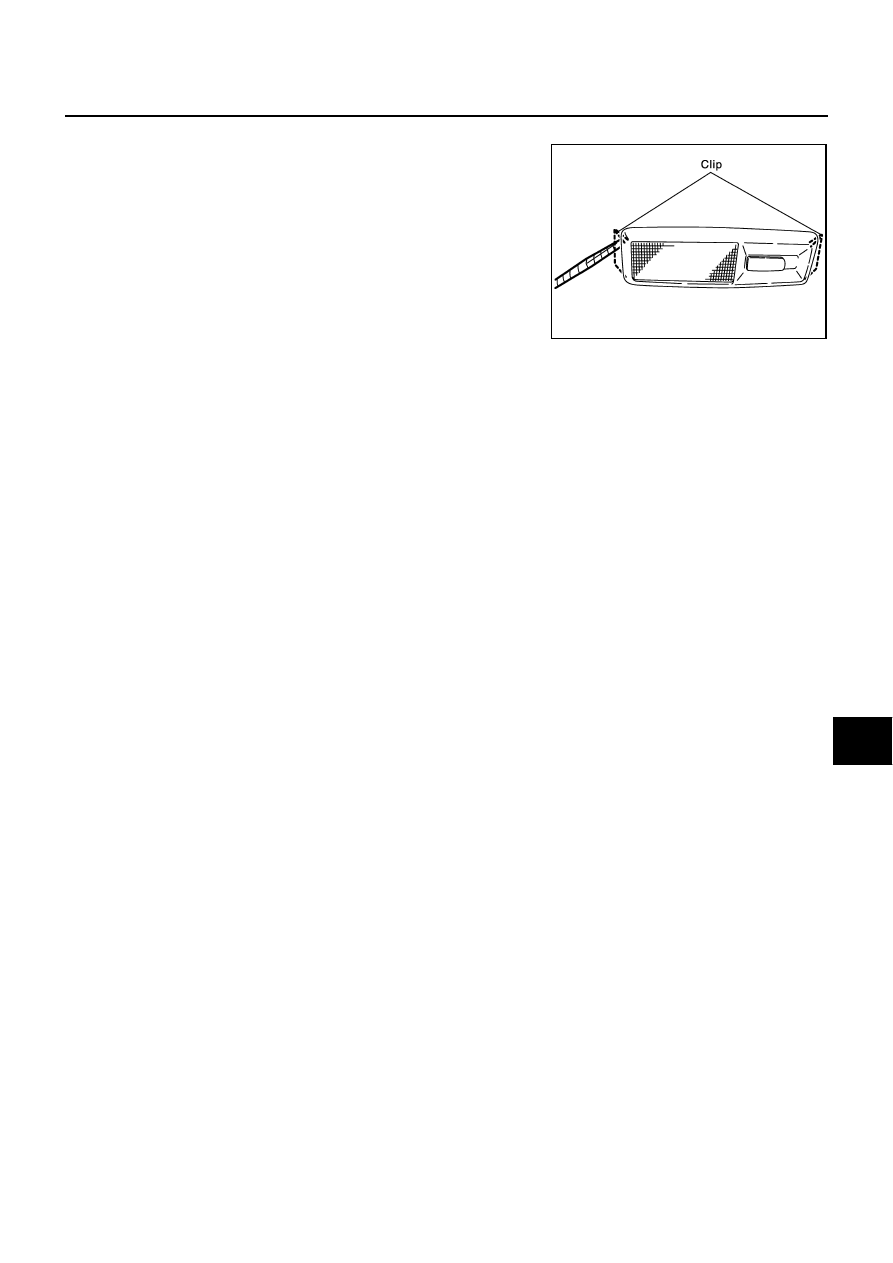

LUGGAGE ROOM LAMP

1.

Using a clips driver or a suitable tool. Press and remove the clip
of the luggage room lamp.

2.

Disconnect the luggage room lamp connector.

MKIB0175E
