LT-10

HEADLAMP - XENON TYPE -

HEADLAMP - XENON TYPE -

PFP:26010

System Description

EKS009LS

The headlamps are controlled by lighting switch which is built into the combination switch.
Power is supplied at all times

●

to lighting switch terminal 8

●

through 15A fuse (No. 41, located in the fuse and fusible link box) and

●

to lighting switch terminal 5

●

through 15A fuse (No. 42, located in the fuse and fusible link box) and

●

to headlamp LH relay terminal 3

●

through 15A fuse (No. 37, located in the fuse and fusible link box) and

●

to headlamp RH relay terminal 3

●

through 15A fuse (No. 36, located in the fuse and fusible link box).

LOW BEAM OPERATION

When the lighting switch is turned to the 2ND position and placed in LOW (“B”) position, power is supplied

●

from terminal 5 of each headlamp relay

●

to terminal 5 of each headlamps

Terminal 3 of each headlamp supplies ground through body grounds E10 and E58.
With power and ground supplied, the low beams will illuminates.

HIGH BEAM OPERATION/FLASH-TO-PASS OPERATION

When the lighting switch is turned to 2ND position and placed in HIGH (“A”) position or PASS (“C”) position,
power is supplied.

●

from lighting switch terminal 6

●

to terminal 4 of headlamp RH.

●

from lighting switch terminal 9

●

to terminal 4 of headlamp LH, and

●

to combination meter terminal 20 (LHD models) or 7 (RHD models) for the HIGH BEAM indicator.

Ground is supplied to terminal 21 (LHD models) or 8 (RHD models) of the combination meter through body
grounds M16, M50 and M70.
Ground is supplied to terminal 2 of each headlamp through body grounds E10 and E58.
With power and ground supplied, the high beams and HIGH BEAM indicator illuminate.

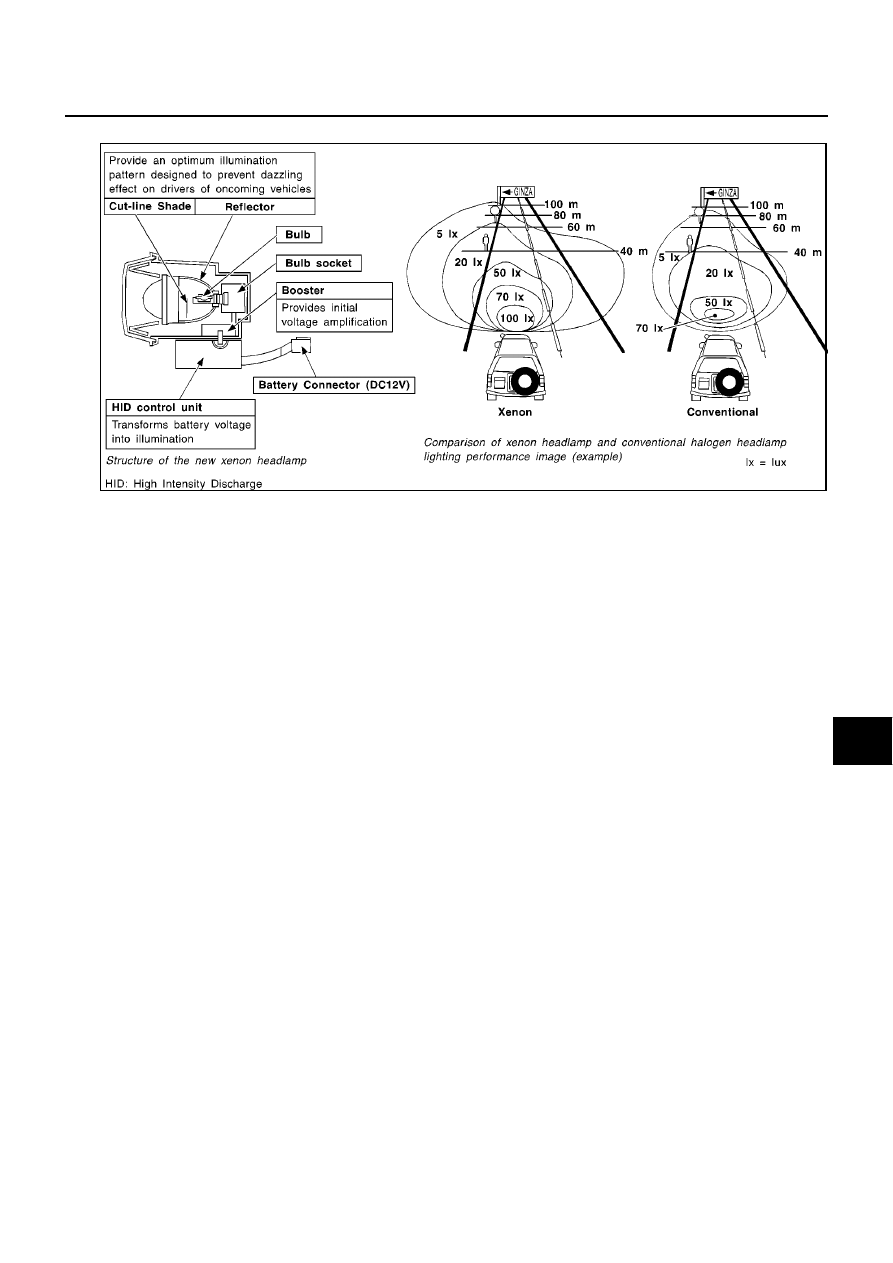

Xenon type headlamp is adopted to the low beam headlamps. Xenon bulbs do not use a filament. Instead,
they produce light when a high voltage current is passed between two tungsten electrodes through a mixture
of xenon (an insert gas) and certain other metal halides. In addition to added lighting power, electronic control
of the power supply gives the headlamps stable quality and tone color.
Following are some of the many advantage of the xenon type headlamp.

●

The light produced by the headlamps is white color approximating sunlight that is easy on the eyes.

●

Light output is nearly double that of halogen headlamps, affording increased area of illumination.

●

The light features a high relative spectral distribution at wavelengths to the human eye is most sensitive,
which means that even in the rain, more light is reflected back from the road surface toward the vehicle,
for added visibility.

HEADLAMP - XENON TYPE -

LT-11

C

D

E

F

G

H

I

J

L

M

A

B

LT

●

Power consumption is approximately 25 percent less than halogen headlamps, reducing battery load.

SEL440V

LT-12

HEADLAMP - XENON TYPE -

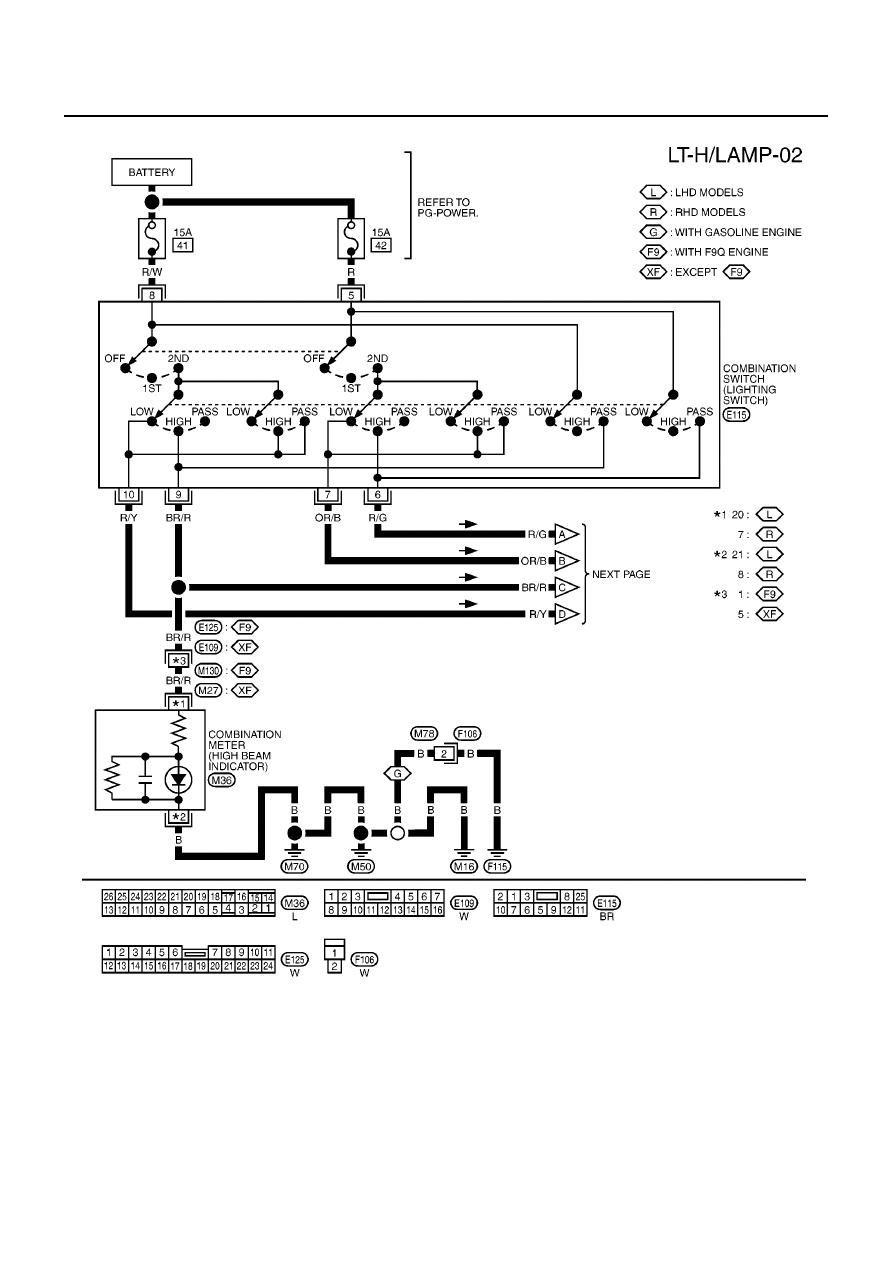

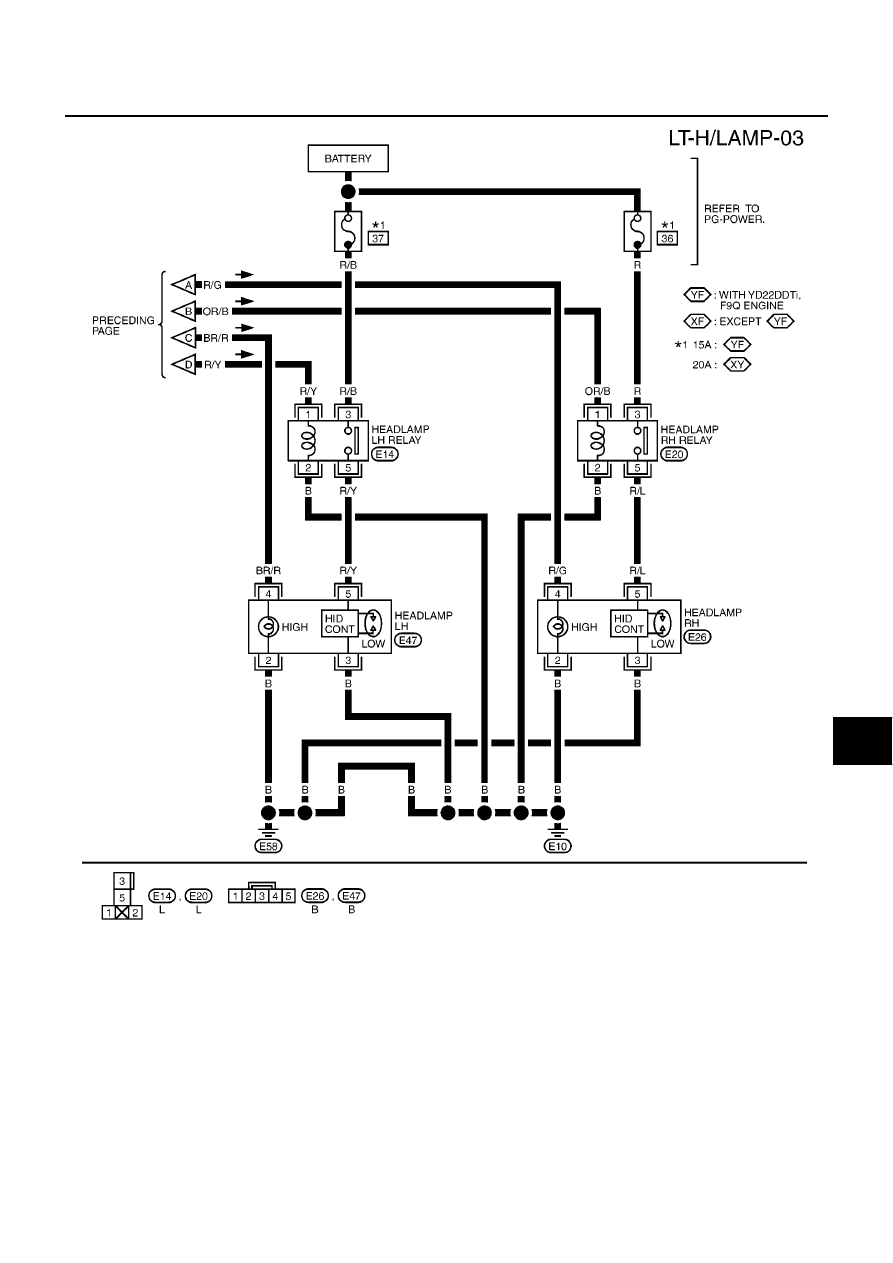

Wiring Diagram - H/LAMP -

EKS009LT

MKWA1086E

HEADLAMP - XENON TYPE -

LT-13

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA1087E
