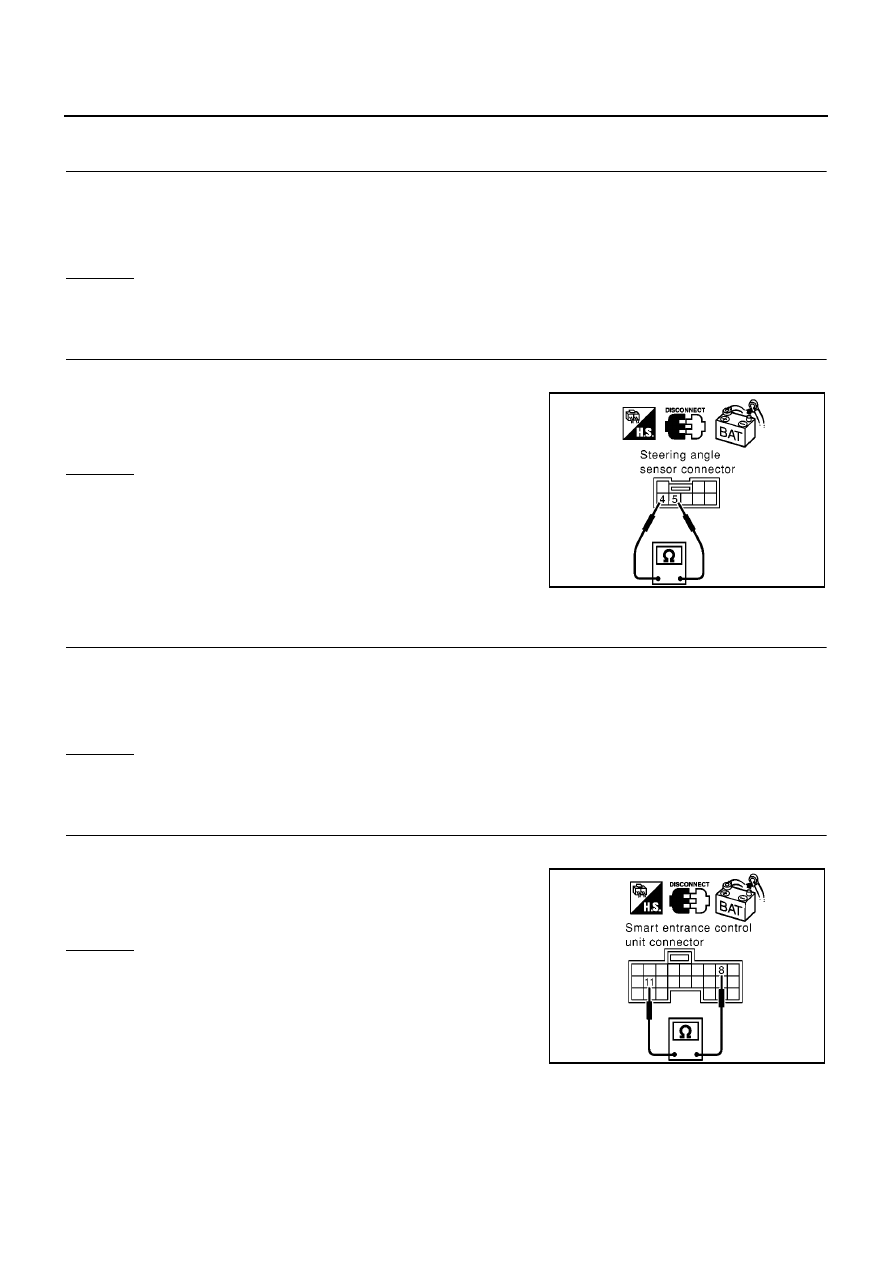

LAN-152

[CAN]

CAN SYSTEM (TYPE 29)

Steering Angle Sensor Circuit Check

EKS00AS3

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of steering angle sensor for damage, bend and loose connection. (sensor
side and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect steering angle sensor connector.

2.

Check resistance between steering angle sensor harness con-
nector M33 terminals 4 (L) and 5 (R).

OK or NG

OK

>> Replace steering angle sensor.

NG

>> Repair harness between steering angle sensor and

smart entrance control unit.

Smart Entrance Control Unit Circuit Check

EKS00AS4

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of smart entrance control unit for damage, bend and loose connection.
(control unit side and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect smart entrance control unit connector.

2.

Check resistance between smart entrance control unit harness
connector M41 terminals 8 (L) and 11 (R).

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair harness between steering angle sensor and

smart entrance control unit.

4 (L) – 5 (R)

: Approx. 54 – 66

Ω

PKIA0819E

8 (L) – 11 (R)

: Approx. 54 – 66

Ω

PKIA0820E

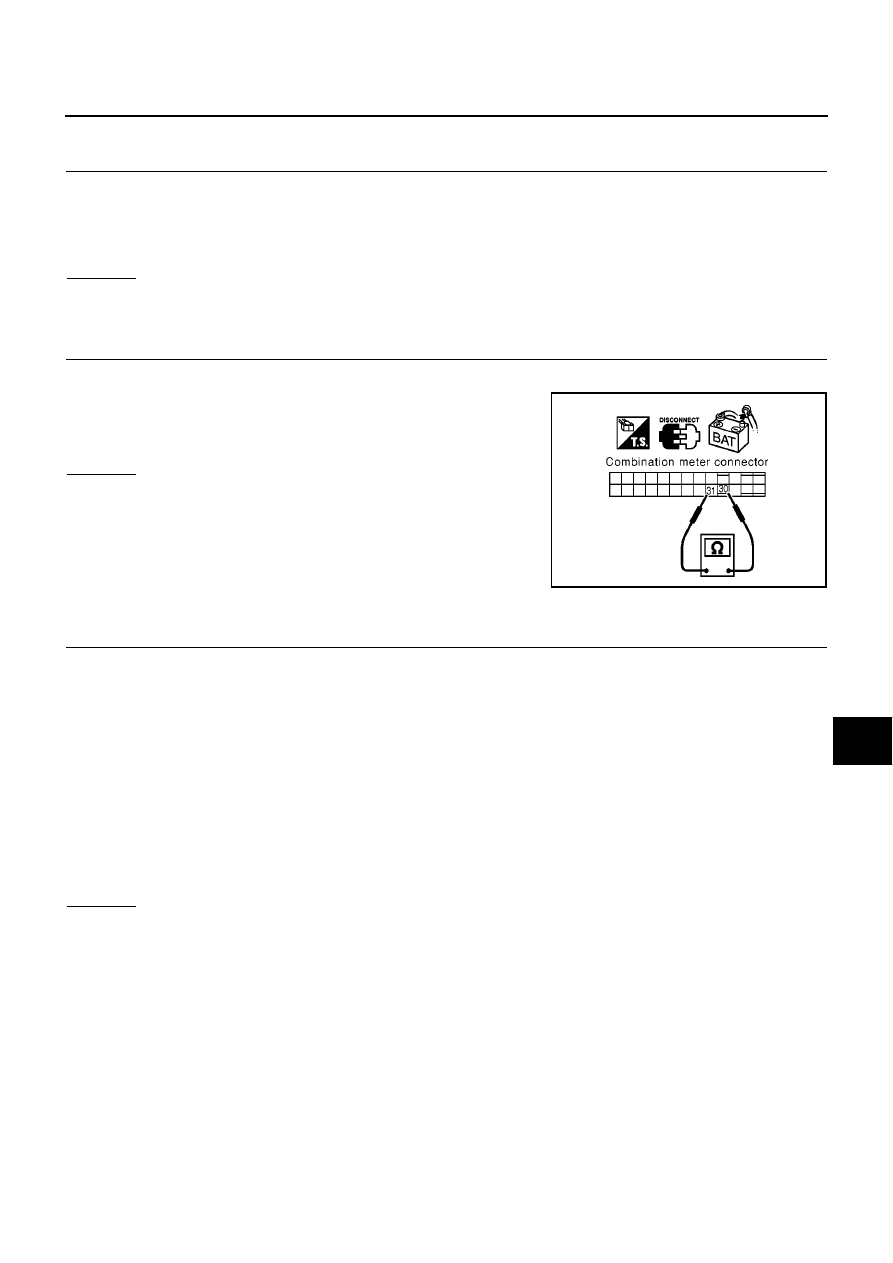

CAN SYSTEM (TYPE 29)

LAN-153

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

Combination Meter Circuit Check

EKS00AS5

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of combination meter for damage, bend and loose connection. (meter side
and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect combination meter connector.

2.

Check resistance between combination meter harness connec-
tor M37 terminals 30 (L) and 31 (R).

OK or NG

OK

>> Replace combination meter.

NG

>> Repair harness between smart entrance control unit and

combination meter.

CAN Communication Circuit Check

EKS00AS6

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check following terminals and connector for damage, bend and loose connection. (meter side, control unit
side, sensor side, control module side and harness side)

●

Combination meter

●

Smart entrance control unit

●

Steering angle sensor

●

Tyre pressure monitoring control unit

●

ESP/TCS/ABS control unit

●

ECM

●

Between Data link connector and ECM

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

30 (L) – 31 (R)

: Approx. 108 – 132

Ω

PKIA0871E

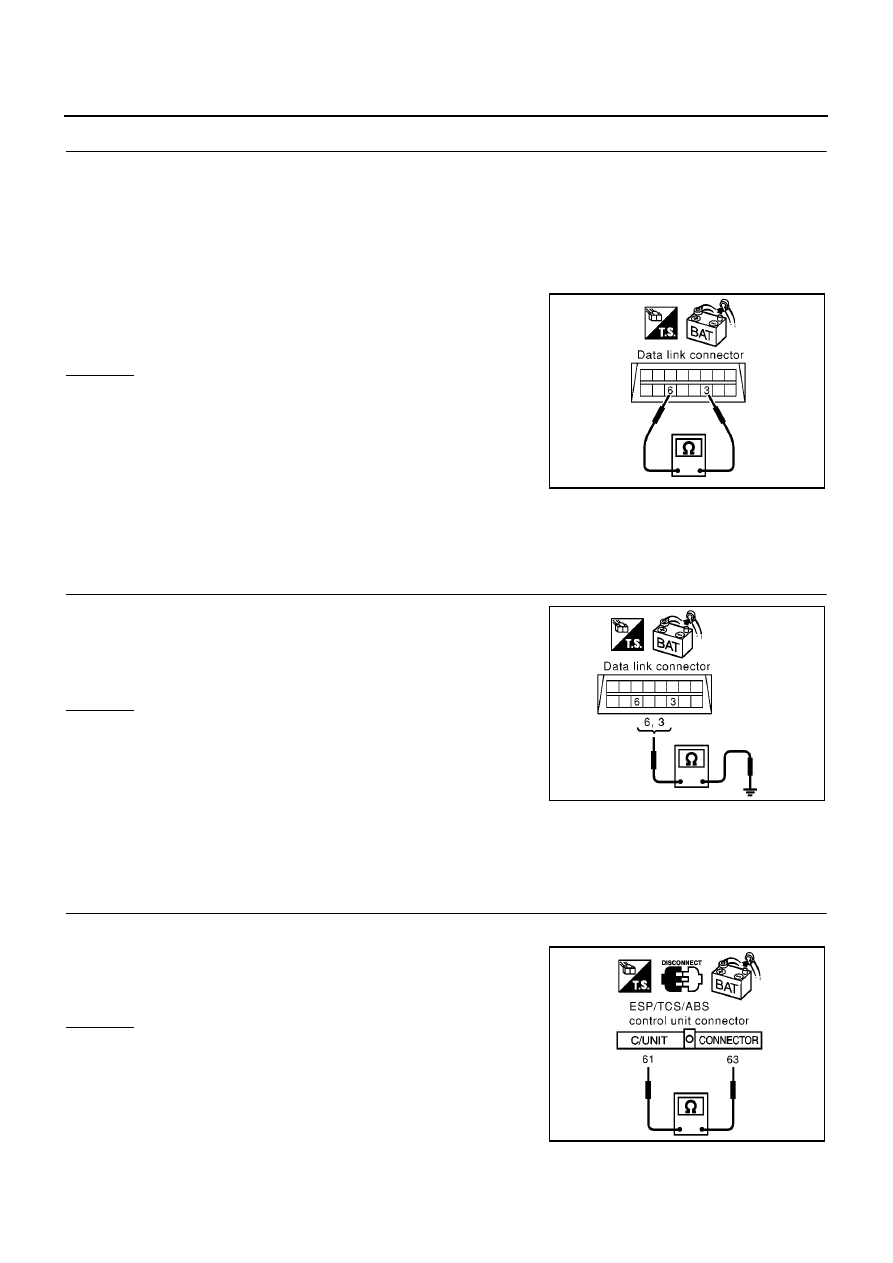

LAN-154

[CAN]

CAN SYSTEM (TYPE 29)

2.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect the following connectors.

–

Combination meter connector

–

Smart entrance control unit connector

–

Steering angle sensor connector

–

Tyre pressure monitoring control unit connector

–

Harness connector M87

2.

Check continuity between Data link connector M10 terminals 6
(L) and 3 (R).

OK or NG

OK

>> GO TO 3.

NG

>>

●

Repair harness between smart entrance control unit
and combination meter.

●

Repair harness between smart entrance control unit
and steering angle sensor.

●

Repair harness between steering angle sensor and
tyre pressure monitoring control unit.

●

Repair harness between Data link connector and tyre pressure monitoring control unit.

●

Repair harness between Data link connector and harness connector M87.

3.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between Data link connector M10 terminals 6 (L),
3(R) and ground.

OK or NG

OK

>> GO TO 4.

NG

>>

●

Repair harness between smart entrance control unit
and combination meter.

●

Repair harness between smart entrance control unit
and steering angle sensor.

●

Repair harness between steering angle sensor and tyre pressure monitoring control unit.

●

Repair harness between Data link connector and tyre pressure monitoring control unit.

●

Repair harness between Data link connector and harness connector M87.

4.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect ESP/TCS/ABS control unit connector and harness connector B104.

2.

Check continuity between ESP/TCS/ABS control unit harness
connector B109 terminals 61 (L) and 63 (R).

OK or NG

OK

>> GO TO 5.

NG

>>

●

Repair harness between ESP/TCS/ABS control unit
and harness connector B101.

●

Repair harness between harness connector B104
and harness connector B101.

6(L) – 3(R)

: Continuity should not exist.

PKIA0824E

6 (L) – ground

: Continuity should not exist.

3 (R) – ground

: Continuity should not exist.

PKIA0825E

61 (L) – 63 (R)

: Continuity should not exist.

PKIA0818E

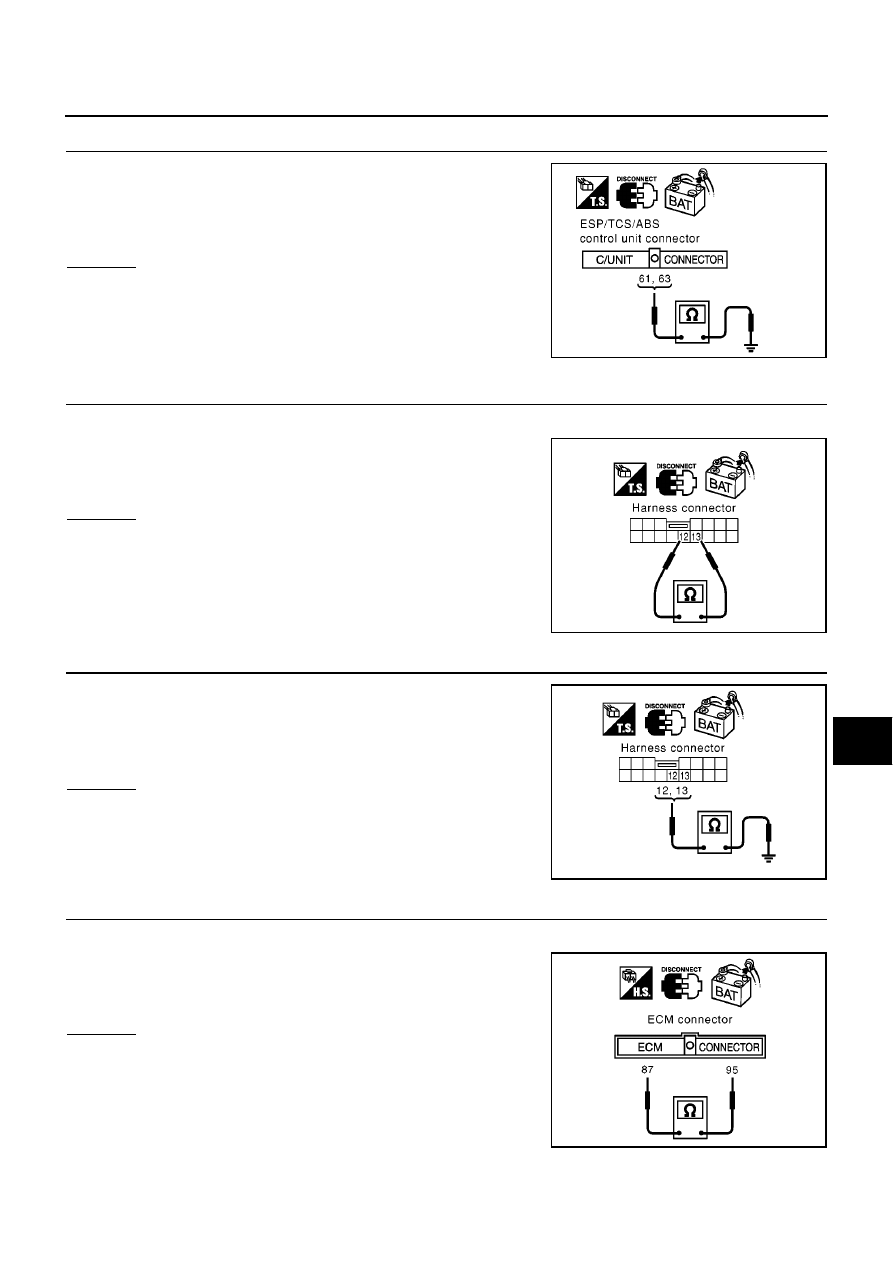

CAN SYSTEM (TYPE 29)

LAN-155

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

5.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ESP/TCS/ABS control unit harness con-
nector B109 terminals 61 (L), 63 (R) and ground.

OK or NG

OK

>> GO TO 6.

NG

>>

●

Repair harness between ESP/TCS/ABS control unit
and harness connector B101.

●

Repair harness between harness connector B104
and harness connector B101.

6.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect harness connector E62.

2.

Check continuity between harness connector E117 terminals 13
(L) and 12 (R).

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness between harness connector E117 and

harness connector E62.

7.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between harness connector E117 terminals 13 (L)
and 12 (R) and ground.

OK or NG

OK

>> GO TO 8.

NG

>> Repair harness between harness connector E117 and

harness connector E62.

8.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect ECM connector.

2.

Check continuity between ECM harness connector F119 termi-
nals 95 (L) and 87 (R).

OK or NG

OK

>> GO TO 9.

NG

>> Repair harness between ECM and harness connector

F12.

61 (L) – ground

: Continuity should not exist.

63 (R) – ground

: Continuity should not exist.

PKIA0828E

13 (L) – 12 (R)

: Continuity should not exist.

PKIA0873E

13 (L) – ground

: Continuity should not exist.

12 (R) – ground

: Continuity should not exist.

PKIA0874E

95 (L) – 87 (R)

: Continuity should not exist.

MKIB0609E
