GW-20

REAR WINDOW DEFOGGER

TYPE 25/TYPE26
System diagram

LHD models (Type25, Type26)

Input/output signal chart

T: Transmit R: Receive

SKIA1524E

Signals

ECM

ESP/ TCS /

ABS control

unit

Steering

angle sensor

Smart

entrance

control unit

Tyre pres-

sure monitor-

ing control

unit

Combination

meter

Engine speed signal

T

R

R

Accelerator pedal position signal

T

R

ESP operation signal

R

T

TCS operation signal

R

T

ABS operation signal

R

T

Steering angle sensor signal

R

T

MI signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

R

T

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Glow indicator lamp signal

T

R

Tyre pressure signal

T

R

REAR WINDOW DEFOGGER

GW-21

C

D

E

F

G

H

J

K

L

M

A

B

GW

TYPE 27/TYPE28
System diagram

●

LHD models (Type27, Type28)

Input/output signal chart

T: Transmit R: Receive

SKIA1525E

Signals

ECM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Tyre pressure

monitoring

control unit

Combination

meter

Engine speed signal

T

R

ABS operation signal

R

T

MI signal

T

R

Glow indicator lamp signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

R

T

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Tyre pressure signal

T

R

GW-22

REAR WINDOW DEFOGGER

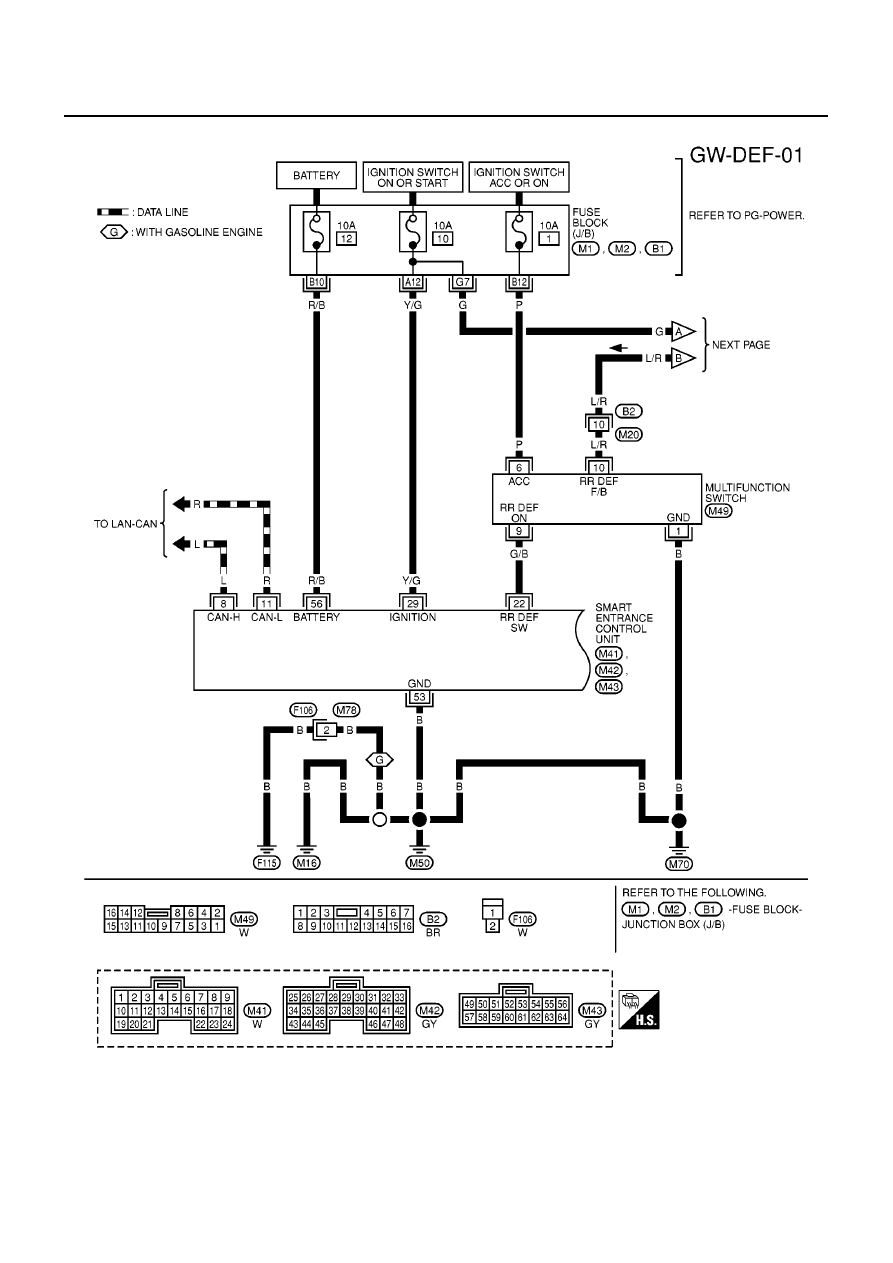

Wiring Diagram –DEF–

EIS0060Q

MKWA0649E

REAR WINDOW DEFOGGER

GW-23

C

D

E

F

G

H

J

K

L

M

A

B

GW

MKWA0650E
