Nissan Primera P12. Manual - part 507

GW-24

REAR WINDOW DEFOGGER

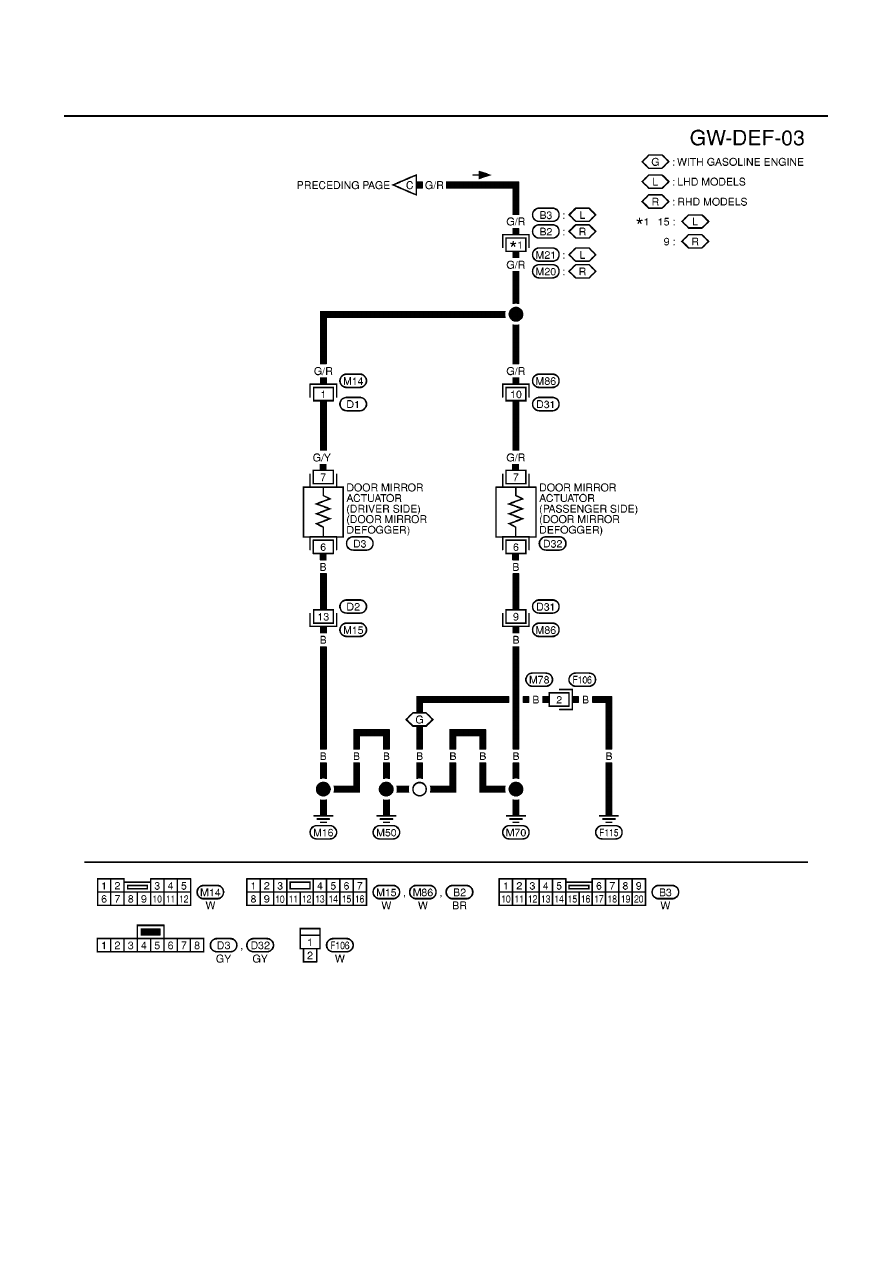

MKWA0651E

REAR WINDOW DEFOGGER

GW-25

C

D

E

F

G

H

J

K

L

M

A

B

GW

Terminals and Reference Value for Smart Entrance Control Unit

EIS0060R

Work Flow

EIS0060S

1.

Check the symptom and customer's requests.

2.

Understand the outline of system. Refer to

GW-16, "System Description"

.

3.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction. Refer to

GW-27,

"Trouble Diagnoses Symptom Chart"

.

4.

Does rear window defogger operate normally? YES: GO TO 5, NO: GO TO 3.

5.

INSPECTION END.

Terminal

Wire color

Item

Condition

Voltage (V)

(Approx.)

22

G/B

Rear window defogger switch signal

Rear window defogger switch : ON

0

Rear window defogger switch : OFF

Battery voltage

29

Y/G

IGN power supply

Ignition switch (ON or START position)

Battery voltage

31

G/W

Rear window defogger relay control signal

Rear window defogger switch : ON

Battery voltage

Rear window defogger switch : OFF

0

53

B

Ground

—

0

56

R/B

BAT power supply

—

Battery voltage

GW-26

REAR WINDOW DEFOGGER

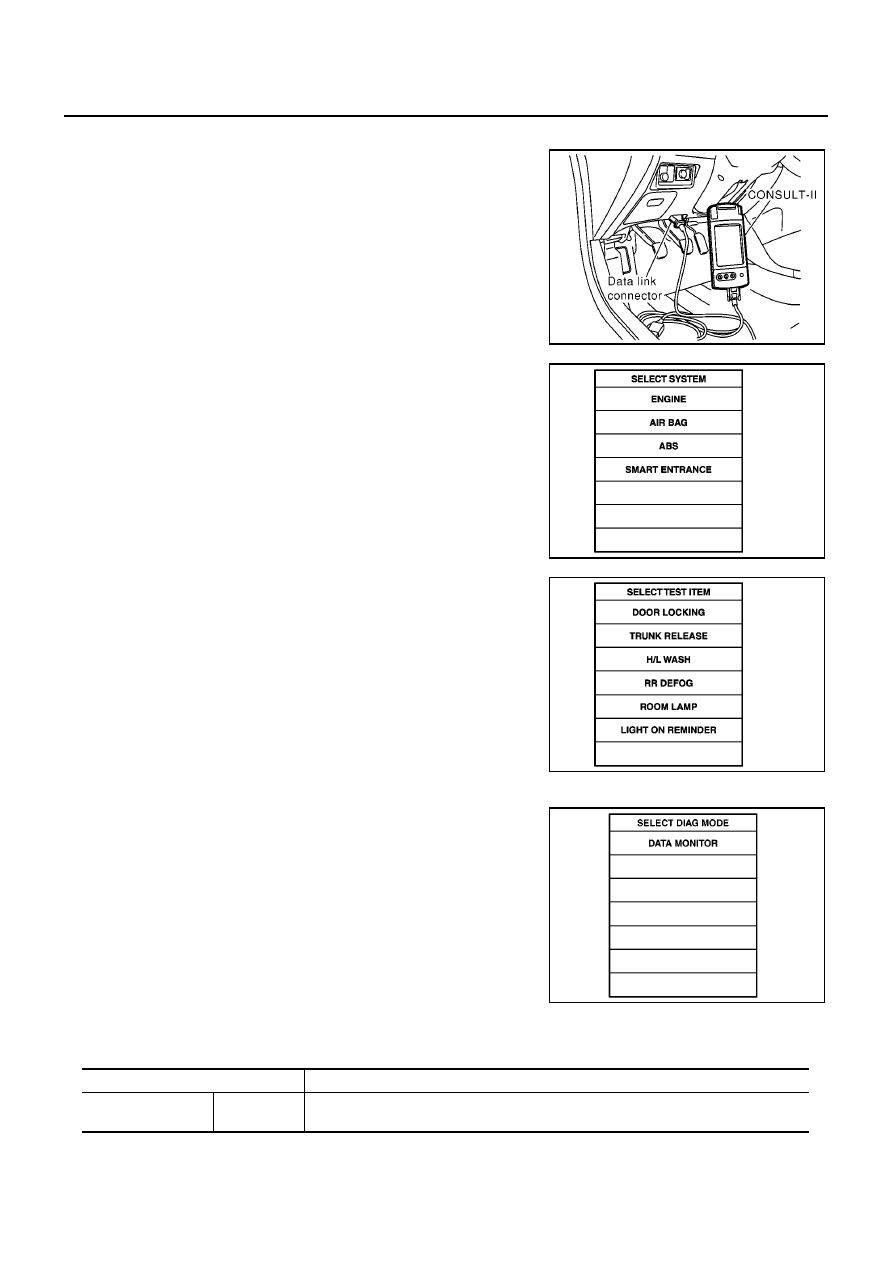

CONSULT-II Inspection Procedure

EIS0060T

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to data link connector.

3.

Turn ignition switch “ON”.

4.

Touch “SMART ENTRANCE”.

5.

Touch “RR DEF”.

6.

Select diagnosis mode.
“DATA MONITOR” are available.

DATA MONITOR
Display Item List

SIIA1645E

SIIA1678E

SIIA1676E

MIIB0416E

Monitor item “Operation”

Content

REAR DEF SW

“ON/OFF”

Displays “Press (ON)/others (OFF)” status determined with the rear window defogger
switch.

REAR WINDOW DEFOGGER

GW-27

C

D

E

F

G

H

J

K

L

M

A

B

GW

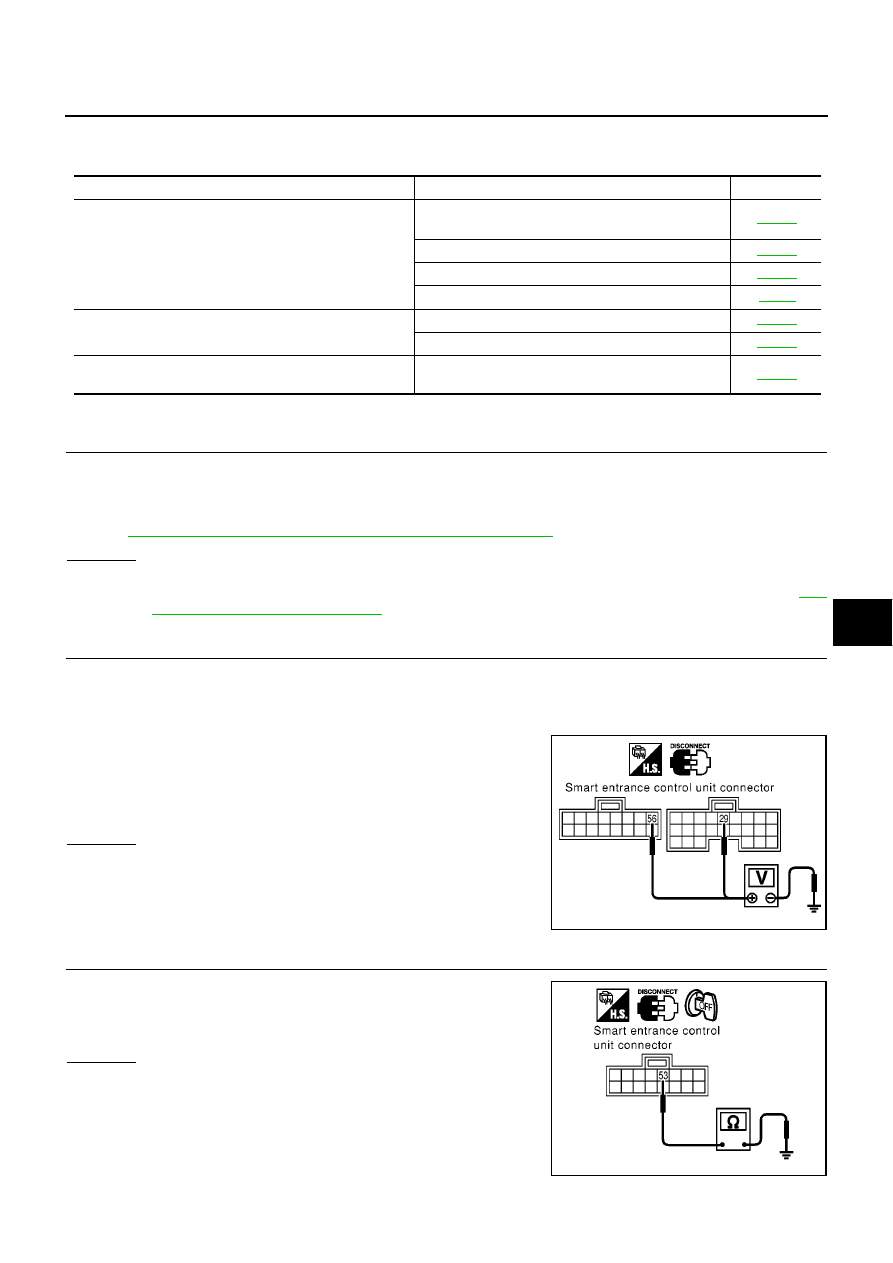

Trouble Diagnoses Symptom Chart

EIS0060U

●

Make sure other systems using the signal of the following systems operate normally.

Smart Entrance Control Unit Power Supply and Ground Circuit Check

EIS0060V

1.

CHECK FUSE

●

Check 10A fuse [No.10, located in fuse block (J/B)]

●

Check 10A fuse [No.12, located in fuse block (J/B)]

NOTE:
Refer to

GW-16, "Component Parts and Harness Connector Location"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

3, "POWER SUPPLY ROUTING"

2.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect smart entrance control unit connector.

3.

Turn ignition switch ON.

4.

Check voltage between smart entrance control unit connector
M42, 43 terminal 29, 56 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check smart entrance control unit power supply circuit

for open or short.

3.

CHECK GROUND CIRCUIT

Check continuity between smart entrance control unit connector M43
terminal 53 and ground.

OK or NG

OK

>> Smart entrance control unit power supply and ground

circuit is OK.

NG

>> Check smart entrance control unit ground circuit for

open or short.

Symptom

Diagnoses / Service procedure

Refer to page

Rear window defogger and door mirror defogger do not
operate.

1. Smart entrance control unit power supply and

ground circuit check

GW-27

2. Rear window defogger switch circuit check

GW-28

3. Rear window defogger power supply circuit check

GW-30

4. Replace smart entrance control unit.

BCS-3

Rear window defogger does not operate but both of door
mirror defogger operate.

1. Rear window defogger circuit check

GW-32

2. Filament check

GW-35

Door mirror defogger does not operated but both of rear
window defogger operate.

1. Door mirror defogger power supply circuit check

GW-34

29 (Y/G) – Ground

:Battery voltage

56 (R/B) – Ground

:Battery voltage

MKIB0013E

53 (B) – Ground

: Continuity should exist.

MKIB0014E
