EM-118

[YD]

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve Spring

Valve Lifter

Unit: mm (in)

Valve Guide

Unit: mm (in)

Free height

mm (in)

44.74 (1.7614)

Pressure

N (kg, lb) at height mm (in)

184 - 208 (18.77 - 21.22, 41.4 - 46.8) at 32.82 (1.2921)

Out-of-square

mm (in)

Limit 1.5 (0.059)

Height during valve open

mm (in)

24.82 (0.9772)

Load with valve open

N (kg, lb)

320 - 360 (32.65 - 36.73, 71.9 - 80.9)

Item

Standard

Valve lifter outer diameter

29.960 - 29.975 (1.1795 - 1.1801)

Lifter guide inner diameter

30.000 - 30.021 (1.1811 - 1.1819)

Clearance between lifter and lifter guide

0.025 - 0.061 (0.0010 - 0.0024)

Item

Standard

Service

Valve guide

Outer diameter

10.023 - 10.034 (0.3946 - 0.3950)

10.223 - 10.234 (0.4025 - 0.4029)

Valve guide

Inner diameter (Finished size)

6.000 - 6.018 (0.2362 - 0.2369)

Cylinder head valve guide hole diameter

9.975 - 9.996 (0.3927 - 0.3935)

10.175 - 10.196 (0.4006 - 0.4014)

Interference fit of valve guide

0.027 - 0.059 (0.0011 - 0.0023)

Item

Standard

Limit

Stem to guide clearance

Intake

0.020 - 0.053 (0.0008 - 0.0021)

0.08 (0.0031)

Exhaust

0.040 - 0.073 (0.0016 - 0.0029)

0.1 (0.004)

Valve deflection limit

0.15 (0.0059)

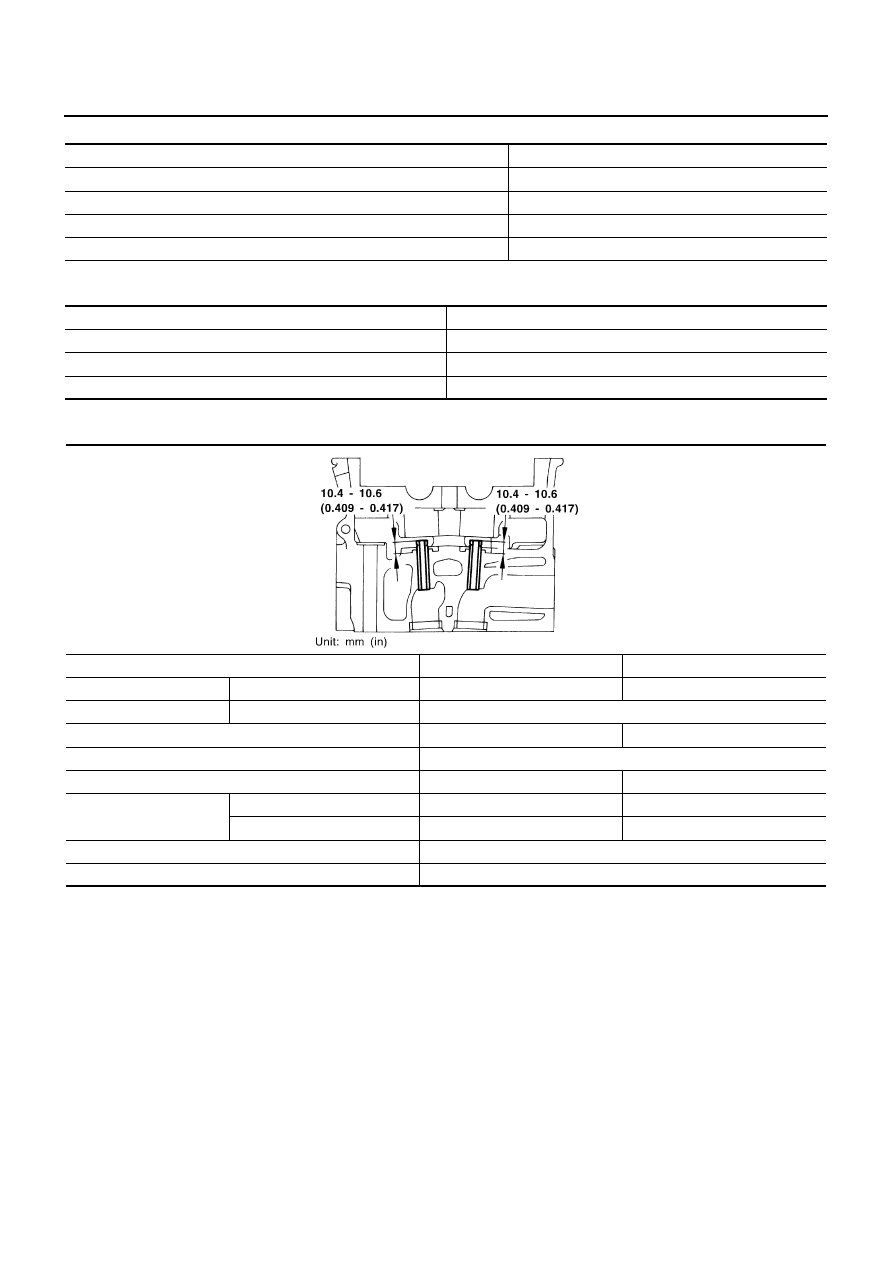

Projection length

10.4 - 10.6 (0.409 - 0.417)

JEM156G

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-119

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

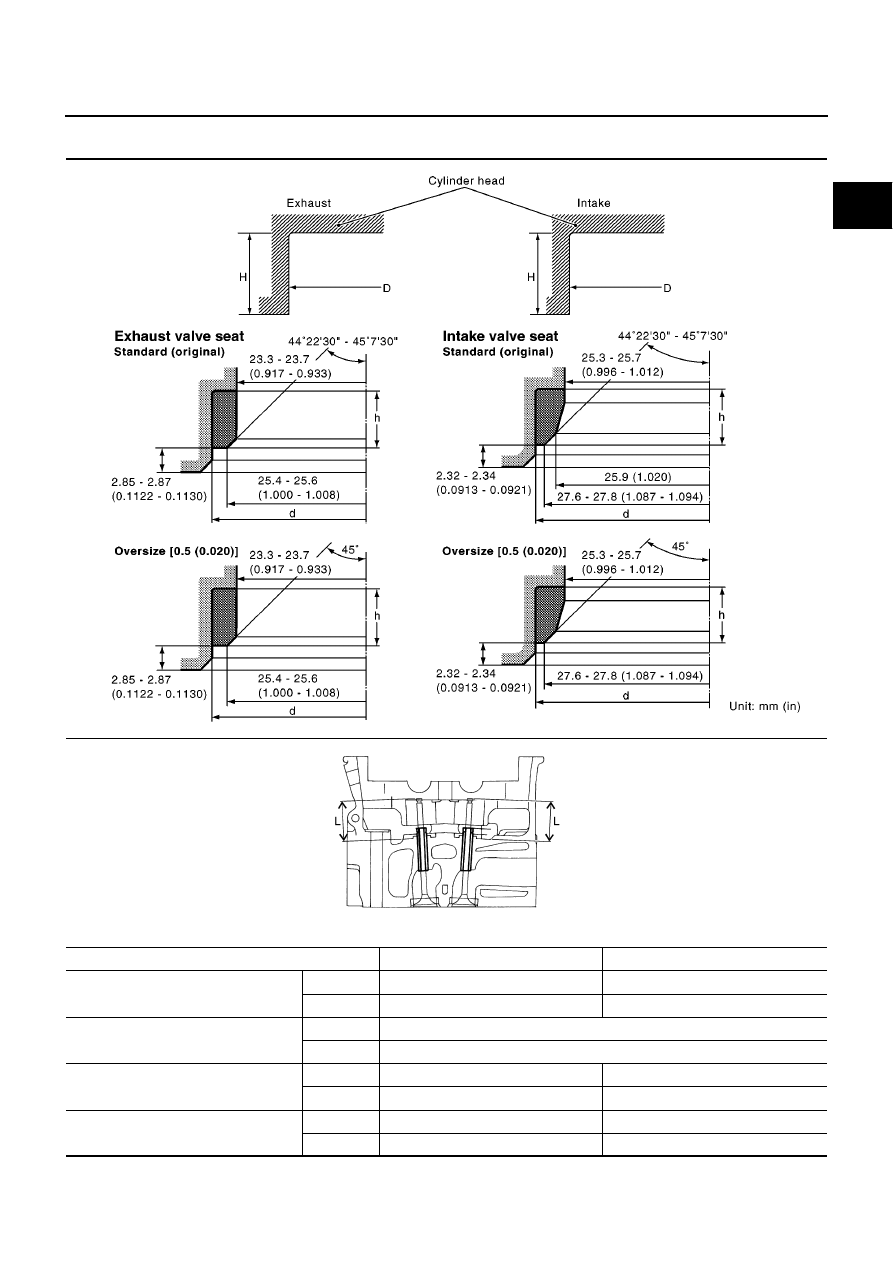

Valve Seat

Unit: mm (in)

Item

Standard

Service

Cylinder head seat recess diameter (D)

Intake

30.000 - 30.016 (1.1181 - 1.1817)

30.500 - 30.516 (1.2008 - 1.2014)

Exhaust

29.000 - 29.016 (1.1417 - 1.1424)

29.500 - 29.516 (1.1614 - 1.1620)

Valve seat interference fit

Intake

0.064 - 0.100 (0.0025 - 0.0039)

Exhaust

0.064 - 0.096 (0.0025 - 0.0038)

Valve seat outer diameter (d)

Intake

30.000 - 30.016 (1.1811 - 1.1817)

30.500 - 30.516 (1.2008 - 1.2014)

Exhaust

29.000 - 29.016 (1.1442 - 1.1424)

29.500 - 29.516 (1.1614 - 1.1620)

Height (h)

Intake

7.0 - 7.1 (0.276 - 0.280)

6.60 - 6.70 (0.2598 - 0.2638)

Exhaust

6.7 - 6.8 (0.264 - 0.268)

6.3 - 6.4 (0.248 - 0.252)

SEM546G

JEM253G

EM-120

[YD]

SERVICE DATA AND SPECIFICATIONS (SDS)

CAMSHAFT AND CAMSHAFT BEARING

Unit: mm (in)

CYLINDER BLOCK

Unit: mm (in)

Depth (H)

Intake

8.83 - 9.13 (0.3476 - 0.3594)

Exhaust

9.06 - 9.36 (0.3567 - 0.3685)

Projection (L)

Intake

36.53 - 36.98 (1.4382 - 1.4559)

Exhaust

36.53 - 37.01 (1.4382 - 1.4571)

Item

Standard

Limit

Camshaft oil clearance

0.045 - 0.086 (0.0018 - 0.0034)

Camshaft bracket inner diameter

No.1

30.500 - 30.521 (1.2008 - 1.2016)

—

No. 2, 3, 4, 5

24.000 - 24.021 (0.9449 - 0.9457)

Camshaft journal outer diameter

No. 1

30.435 - 30.455 (1.1982 - 1.1990)

No. 2, 3, 4, 5

23.935 - 23.955 (0.9423 - 0.9431)

Camshaft runout [TIR*]

—

0.02 (0.0008)

Camshaft sprocket runout [TIR*]

Less than 0.15 (0.0059)

—

Camshaft end play

0.070 - 0.148 (0.0028 - 0.0058)

0.24 (0.0094)

*: Total indicator reading

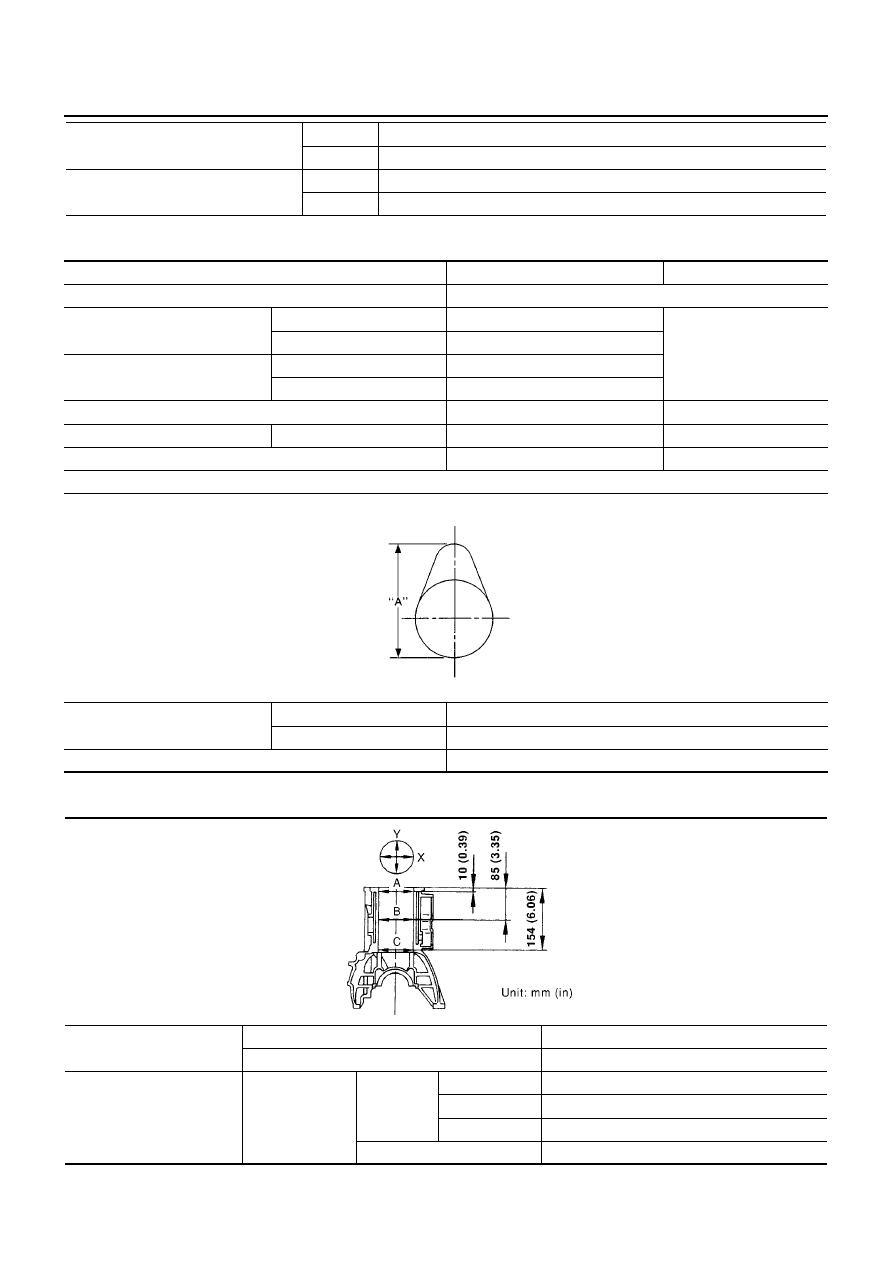

Cam height “A”

Intake

39.505 - 39.695 (1.5553 - 1.5628)

Exhaust

39.905 - 40.095 (1.5711 - 1.5785)

Wear limit of cam height

0.15 (0.0059)

SEM671

Surface flatness

Standard

Less than 0.03 (0.0012)

Limit

0.04 (0.0016)

Cylinder bore

Inner diameter

Standard

Grade No. 1

86.000 - 86.010 (3.3858 - 3.3862)

Grade No. 2

86.010 - 86.020 (3.3862 - 3.3866)

Grade No. 3

86.020 - 86.030 (3.3866 - 3.3870)

Wear limit

0.07 (0.0028)

PBIC0763E

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-121

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

PISTON, PISTON RING AND PISTON PIN
Available Piston

Unit: mm (in)

Piston Ring

Unit: mm (in)

Piston Pin

Unit: mm (in)

*: Values measured at ambient temperature of 20

°

C (68

°

F)

Out-of-round (X

−

Y)

Less than 0.015 (0.0006)

Taper (C - A)

Less than 0.010 (0.0004)

Main journal inner diameter (Without bearing)

66.654 - 66.681 (2.6242 - 2.6252)

Difference in inner diameter
between cylinders

Limit

Less than 0.05 (0.0020)

Piston skirt diameter “A”

Standard

Grade No. 1

85.928 - 85.942 (3.3830 - 3.3835)

Grade No. 2

85.938 - 85.952 (3.3834 - 3.3839)

Grade No. 3

85.948 - 85.962 (3.3838 - 3.3843)

0.25 (0.0098) O/S (Service)

86.188 - 86.202 (3.3932 - 3.3938)

0.50 (0.0197) O/S (Service)

86.438 - 86.452 (3.4031 - 3.4036)

“a” dimension

11.0 (0.43)

Piston pin bore diameter

28.003 - 28.009 (1.1025 - 1.1027)

Piston clearance to cylinder block

0.058 - 0.082 (0.0023 - 0.0032)

MBIA0026E

Item

Standard

Limit

Side clearance

Top

0.050 - 0.090 (0.0020 - 0.0035)

0.2 (0.008)

2nd

0.050 - 0.090 (0.0020 - 0.0035)

0.1 (0.004)

Oil ring

0.030 - 0.070 (0.0012 - 0.0028)

—

End gap

Top

0.20 - 0.30 (0.0079 - 0.0118)

1.0 (0.039)

2nd

0.31 - 0.51 (0.0122 - 0.0201)

1.0 (0.039)

Oil (rail ring)

0.30 - 0.55 (0.0118 - 0.0217)

1.0 (0.039)

Piston pin outer diameter

27.995 - 28.000 (1.1022 - 1.1024)

Interference fit of piston pin to piston

0.003 - 0.014 (0.0001 - 0.0006)

Piston pin to connecting rod bushing clearance

Standard

0.026 - 0.044 (0.0010 - 0.0017)

Limit

0.057 (0.0022)
