EM-114

[YD]

CYLINDER BLOCK

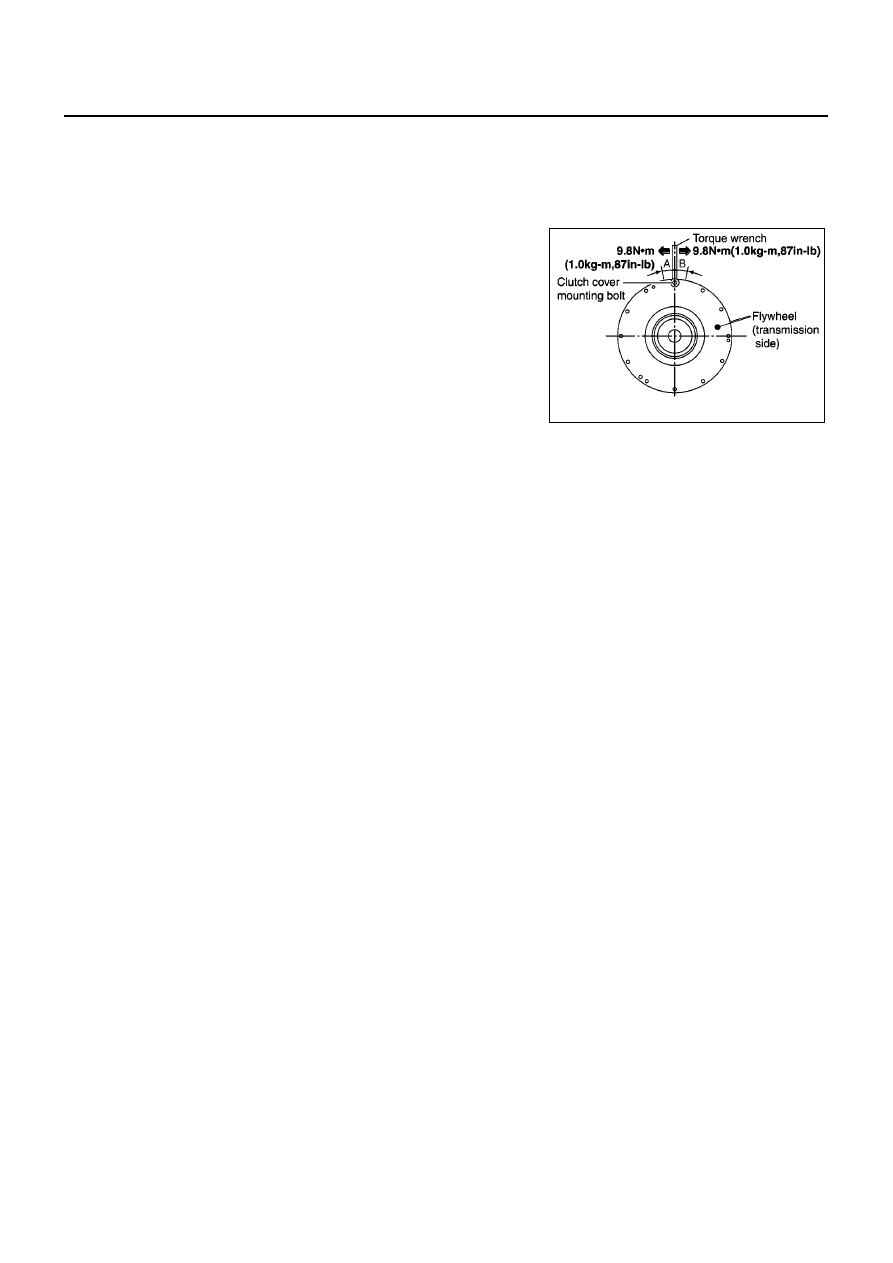

Movement Amount in Rotation Direction

●

Check the movement amount in the following procedure.

1.

Install a bolt to clutch cover mounting hole, and place a torque wrench on the extended line of the flywheel
center line.

●

Tighten bolt at a force of 9.8 N·m (1kg-m, 87 in-lb) to keep it from loosening.

2.

Put a mating mark on circumferences of the two flywheel
masses without applying any load (Measurement standard
points).

3.

Apply a force of 9.8 N·m (1kg-m, 87 in-lb) in each direction, and
mark the movement amount on the mass on the transmission
side.

4.

Measure dimensions of movement amounts A and B on circum-
ference of the flywheel on the transmission side.

●

When measured value is outside the standard, replace flywheel.

Standard

: 26.2 mm (1.031 in) or less

KBIA0297E

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-115

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

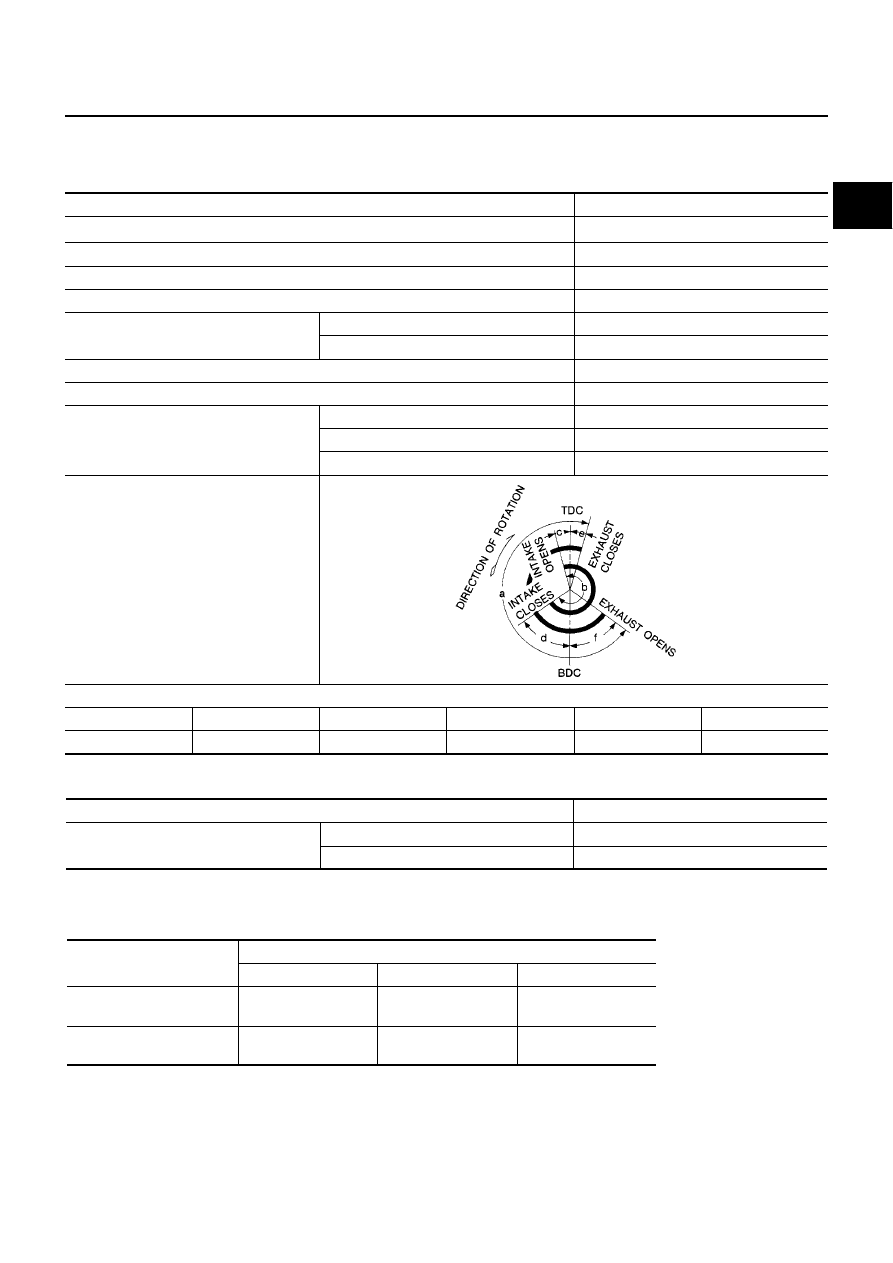

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Standard and Limit

EBS00SO7

GENERAL SPECIFICATIONS

INTAKE MANIFOLD AND EXHAUST MANIFOLD

Unit: mm (in)

DRIVE BELTS

Belt Deflection:

Unit: mm (in)

*: When engine is cold.

Cylinder arrangement

In-line 4

Displacement

Unit: cm

3

(cu in)

2,184 (133.27)

Bore and stroke

Unit: mm (in)

86 x 94 (3.39 x 3.70)

Valve arrangement

DOHC

Firing order

1-3-4-2

Number of piston rings

Compression

2

Oil

1

Number of main bearings

5

Compression ratio

16.7

Compression pressure

Unit: kPa (bar, kg/cm

2

, psi)/200 rpm

Standard

2,991 (29.9, 30.5, 434)

Minimum

2,452 (24.5, 25.0, 356)

Differential limit between cylinders

490 (4.9, 5.0, 71)

Valve timing

Unit: degree

a

b

c

d

e

f

224

212

2

30

-2

46

EM120

Item

Limit

Surface distortion

Intake manifold

0.1 (0.004)

Exhaust manifold

0.3 (0.012)

Applied belt

Belt deflection with 98 N (10 kg, 22 lb) force applied*

New

Adjusted

Limit for re-adjusting

Air conditioner compressor
belt

4 - 5

(0.16 - 0.20)

6 - 7

(0.24 - 0.28)

8.5 (0.335)

Alternator & water pump
belt

9.0 - 10.5

(0.354 - 0.413)

11.0 - 12.5

(0.433 - 0.492)

16.5 (0.650)

EM-116

[YD]

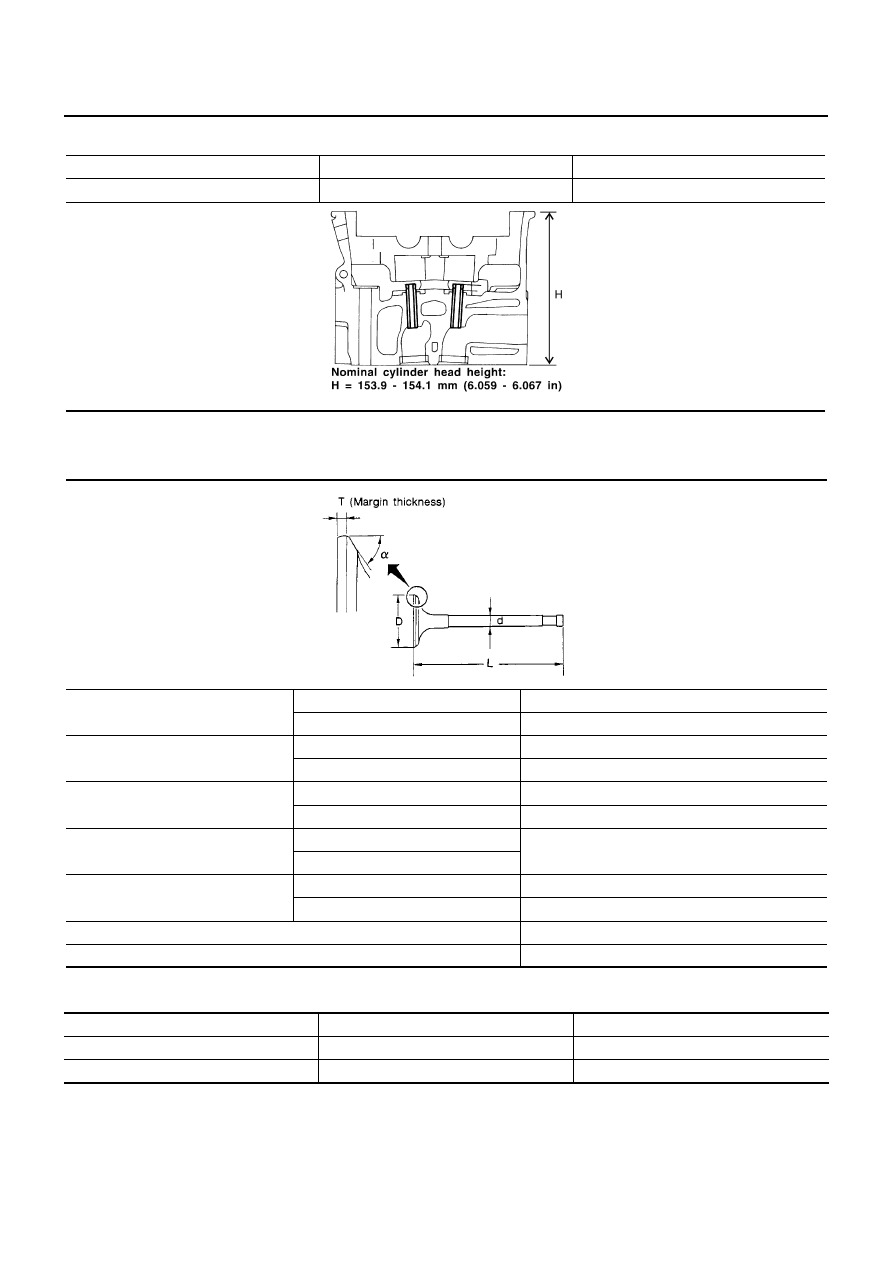

SERVICE DATA AND SPECIFICATIONS (SDS)

CYLINDER HEAD

Unit: mm (in)

VALVE
Valve

Unit: mm (in)

Valve Clearance

Unit: mm (in)

*1: Approximately 20

°

C (68

°

F)

*2: Approximately 80

°

C (176

°

F)

Item

Standard

Limit

Head surface distortion

Less than 0.03 (0.0012)

0.04 (0.0016)

JEM204G

Valve head diameter “D”

Intake

28.0 - 28.3 (1.102 - 1.114)

Exhaust

26.0 - 26.3 (1.024 - 1.035)

Valve length “L”

Intake

106.72 (4.2016)

Exhaust

106.36 (4.1874)

Valve stem diameter “d”

Intake

5.965 - 5.980 (0.2348 - 0.2354)

Exhaust

5.945 - 5.960 (0.2341 - 0.2346)

Valve seat angle “

α

”

Intake

45

°

15

′

- 45

°

45

′

Exhaust

Valve margin “T”

Intake

1.38 (0.0543)

Exhaust

1.48 (0.0583)

Valve margin “T” limit

More than 1.0 (0.039)

Valve stem end surface grinding limit

Less than 0.2 (0.008)

SEM188

Item

Cold*1

Hot*2 (reference data)

Intake

0.24 - 0.32 (0.0094 - 0.0126)

0.274 - 0.386 (0.011 - 0.015)

Exhaust

0.26 - 0.34 (0.0102 - 0.0134)

0.308 - 0.432 (0.012 - 0.017)

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-117

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

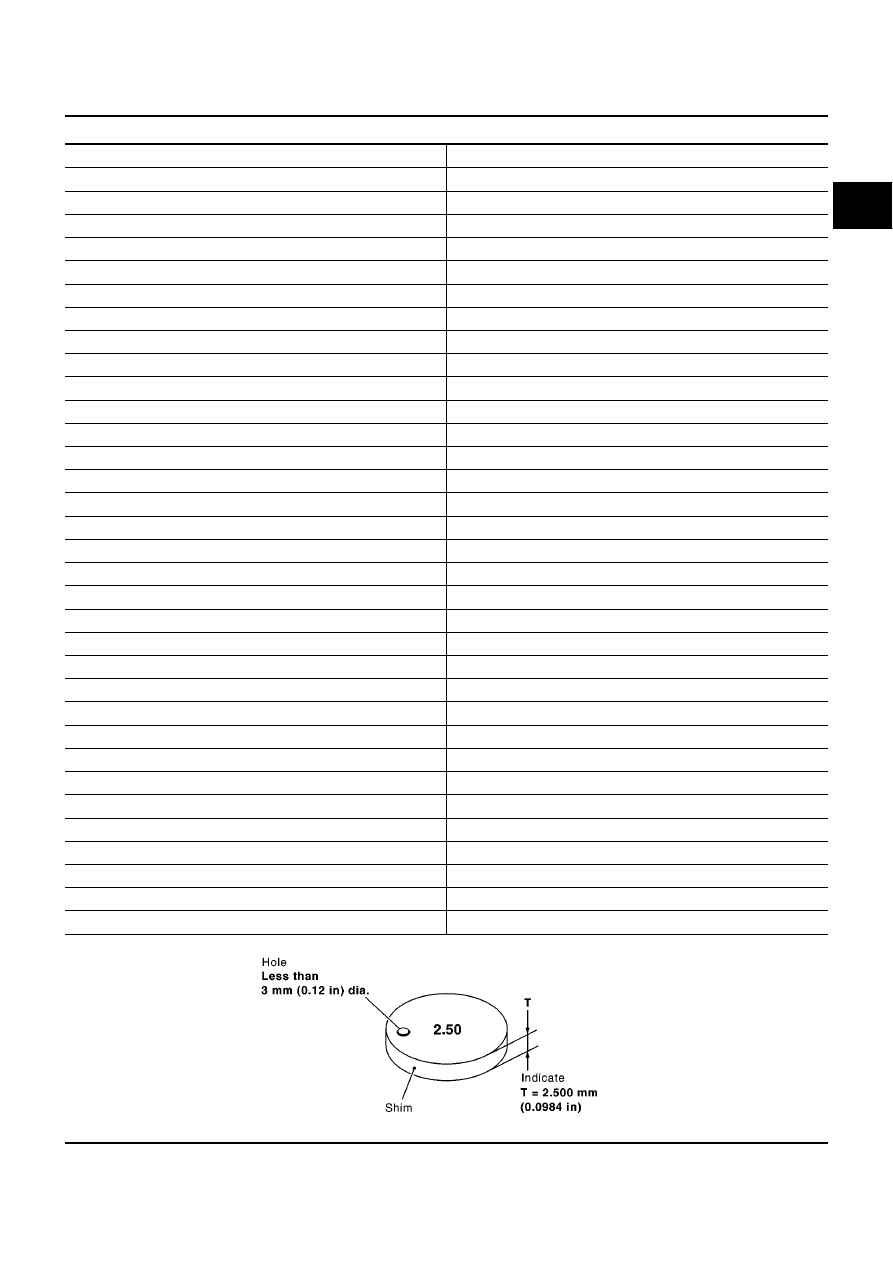

Available Shims

Stamped mark

Thickness

mm (in)

2.10

2.10 (0.0827)

2.12

2.12 (0.0835)

2.14

2.14 (0.0843)

2.16

2.16 (0.0850)

2.18

2.18 (0.0858)

2.20

2.20 (0.0866)

2.22

2.22 (0.0874)

2.24

2.24 (0.0882)

2.26

2.26 (0.0890)

2.28

2.28 (0.0898)

2.30

2.30 (0.0906)

2.32

2.32 (0.0913)

2.34

2.34 (0.0921)

2.36

2.36 (0.0929)

2.38

2.38 (0.0937)

2.40

2.40 (0.0954)

2.42

2.42 (0.0953)

2.44

2.44 (0.0961)

2.46

2.46 (0.0969)

2.48

2.48 (0.0976)

2.50

2.50 (0.0984)

2.52

2.52 (0.0992)

2.54

2.54 (0.1000)

2.56

2.56 (0.1008)

2.58

2.58 (0.1016)

2.60

2.60 (0.1024)

2.62

2.62 (0.1031)

2.64

2.64 (0.1039)

2.66

2.66 (0.1047)

2.68

2.68 (0.1055)

2.70

2.70 (0.1063)

2.72

2.72 (0.1071)

2.74

2.74 (0.1079)

SEM512G
