EM-122

[YD]

SERVICE DATA AND SPECIFICATIONS (SDS)

CONNECTNG ROD

Unit: mm (in)

*: After installing in connecting rod

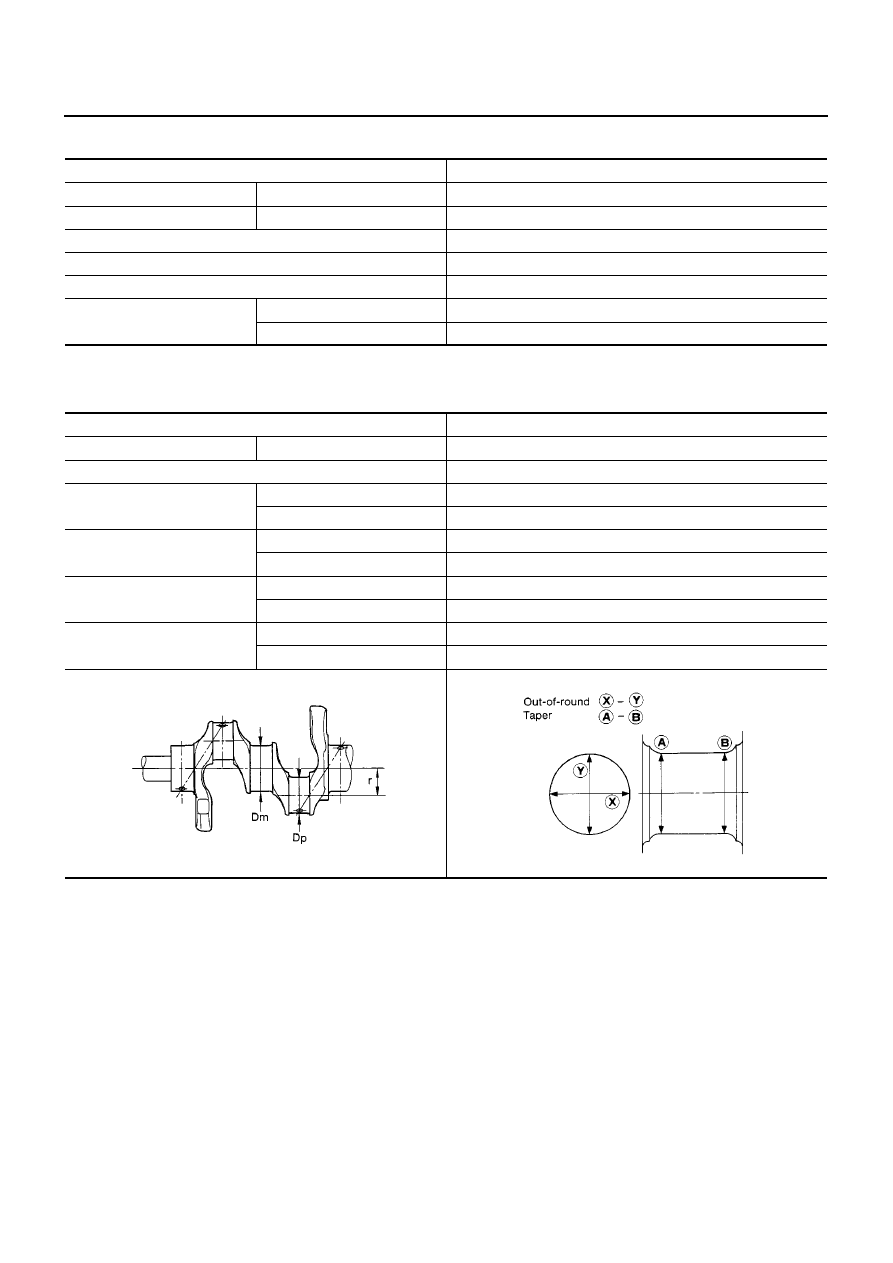

CRANKSHAFT

Unit: mm (in)

*: Total indicator reading

Center distance

157.5 (6.201)

Bend [per 100 (3.94)]

Limit

0.12 (0.0047)

Torsion [per 100 (3.94)]

Limit

0.12 (0.0047)

Connecting rod small end inner diameter

30.080 - 31.000 (1.1842 - 1.2205)

Piston pin bushing inner diameter*

28.026 - 28.038 (1.1034 - 1.1039)

Connecting rod big end inner diameter*

55.000 - 55.013 (2.1654 - 2.1659)

Side clearance

Standard

0.200 - 0.350 (0.0079 - 0.0138)

Limit

0.4 (0.0157)

Main journal dia. “Dm”

62.951 - 62.975 (2.4784 - 2.4793)

Pin journal dia. “Dp”

51.954 - 51.974 (2.0454 - 2.0462)

Center distance “r”

46.97 - 47.03 (1.8492 - 1.8516)

Out-of-round (X

−

Y)

Standard

Less than 0.003 (0.0001)

Limit

0.005 (0.0002)

Taper (A

−

B)

Standard

Less than 0.003 (0.0001)

Limit

0.005 (0.0002)

Runout [TIR*]

Standard

0.05 (0.002.)

Limit

0.10 (0.0039)

Side clearance

Standard

0.10 - 0.25 (0.0039 - 0.0098)

Limit

0.30 (0.0118)

SEM645

SEM715

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-123

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

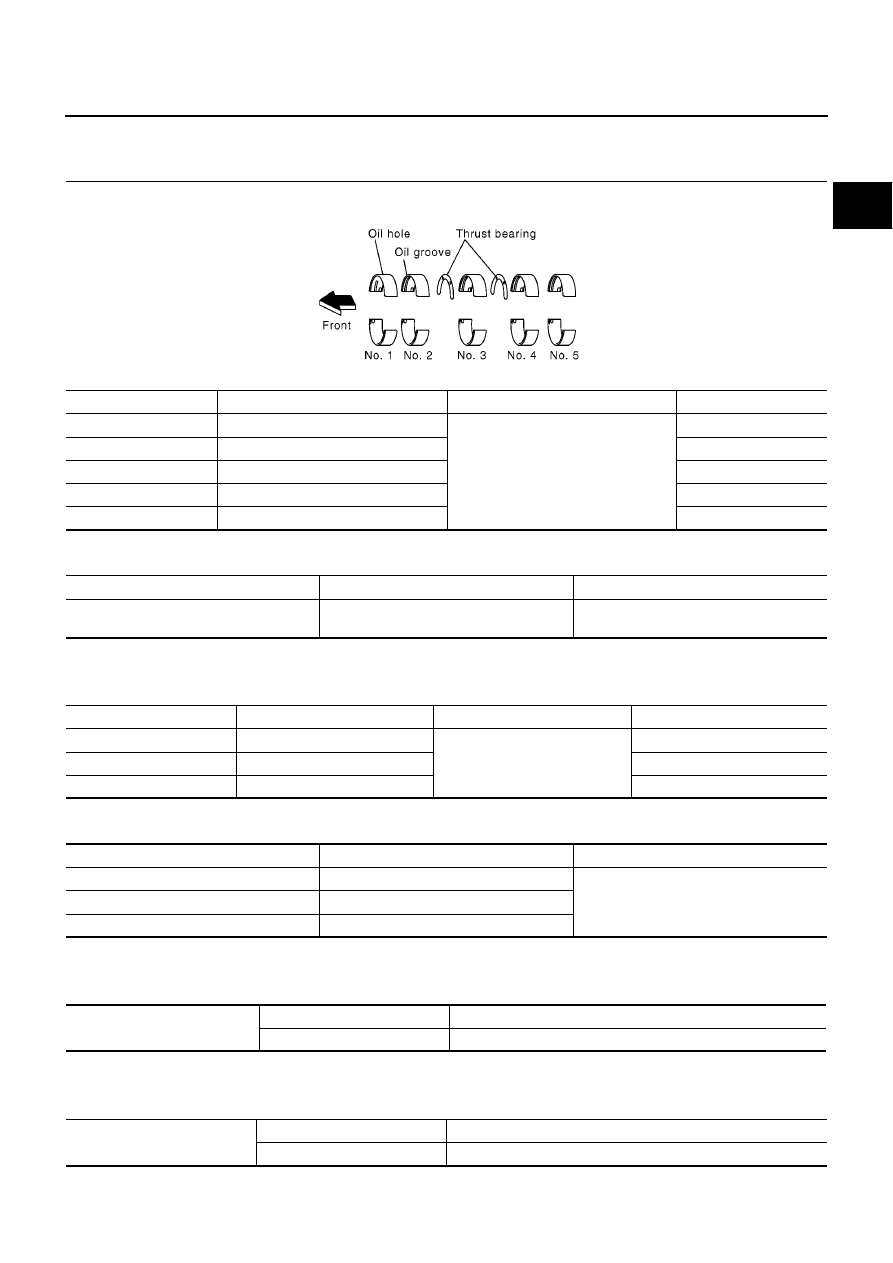

AVAILABLE MAIN BEARING
Main bearing

Unit: mm (in)

Under size

Unit: mm (in)

AVAILABLE CONNECTING ROD BEARING
Connecting Rod Bearing

Unit: mm (in)

Under size

Unit: mm (in)

MISCELLANEOUS COMPONENTS
Flywheel

Unit: mm (in)

*: Total indicator reading

Bearing Clearance

Unit: mm (in)

Grade number

Thickness “T”

Width “W”

Identification color

0

1.816 - 1.820 (0.0715 - 0.0717)

19.9 - 20.1 (0.783 - 0.791)

Black

1

1.820 - 1.824 (0.0717 - 0.0718)

Red

2

1.824 - 1.828 (0.0718 - 0.0720)

Green

3

1.828 - 1.832 (0.0720 - 0.0721)

Yellow

4

1.832 - 1.836 (0.0721 - 0.0723)

Blue

SEM255G

Size

Thickness

Main journal diameter “Dm”

0.25 (0.0098)

1.949 - 1.953 (0.0767 - 0.0769)

Grind so that bearing clearance is the
specified value.

Grade number

Thickness “T”

Width “W”

Identification color (mark)

0

1.492 - 1.496 (0.0587 - 0.0589)

22.9 - 23.1

(0.902 - 0.909)

Black

1

1.496 - 1.500 (0.0589 - 0.0591)

Brown

2

1.500 - 1.504 (0.0591 - 0.0592)

Green

Size

Thickness

Crank pin journal diameter “Dp”

0.08 (0.0031)

1.536 - 1.540 (0.0605 - 0.0606)

Grind so that bearing clearance is the
specified value.

0.12 (0.0047)

1.556 - 1.560 (0.0613 - 0.0614)

0.25 (0.0098)

1.621 - 1.625 (0.0638 - 0.0640)

Flywheel runout [TIR]*

Standard

0.45 (0.0177) or less

Limit

1.3 (0.051)

Main bearing clearance

Standard

0.039 - 0.066 (0.0015 - 0.0026)

Limit

0.10 (0.0039)

EM-124

[YD]

SERVICE DATA AND SPECIFICATIONS (SDS)

Tightening Torque

EBS00SO8

*1: Parts to be tightened in particular orders.
1)-: Order of tightening when tightening two or more times separately.

Unit: N·m (kg-m, ft-lb)

Unit: N·m (kg-m, in-lb)*

2

Connecting rod bearing clear-
ance

Standard

0.031 - 0.061 (0.0012 - 0.0024)

Limit

0.09 (0.0035)

Alternator

Nut C

19 - 24 (1.9 - 2.5, 14 - 18)

Nut D

44 - 57 (4.4 - 5.9, 32 - 42)

Idler pulley

Nut A

31 - 39 (3.1 - 4.0, 23 - 28)

Catalyst

44 - 53 (4.4 - 5.5, 32 - 39)

Catalyst rear diffuser

30 - 37 (3.0 - 3.8, 22 - 27)

Catalyst insulator

6.4 - 8.3 (0.65 - 0.85, 57 - 73)*

2

Turbocharger

44.0 - 53.0 (4.4 - 5.5, 32 - 39)

Charge air cooler

19.6 - 23.5 (2.0 - 2.3,15 - 13)

Air inlet tube

19.6 - 23.5 (2.0 - 2.3,15 - 17)

EGR volume control valve

62.0 - 78.0 (6.3 - 8.0, 46 - 57)

EGR tube

60.0 - 69.0 (6.1 - 7.1, 45 - 51)

EGR support

21.0 - 26.0 (2.1 - 2.7, 16 - 19)

Exhaust manifold insulator

5.1 - 6.4 (0.52 - 0.66, 46 - 57)*

2

*1

Exhaust manifold

29.0 - 33.0 (2.9 - 3.4, 21 - 24)

Engine cover

5.0 - 6.47 (0.51 - 0.66, 45 - 56)

*1

Rocker cover

1)

6.8 - 8.8 (0.7 - 0.9, 61 - 75)*

2

2)

6.8 - 8.8 (0.7 - 0.9, 61 - 75)*

2

Oil pan lower

8.43 - 10.8 (0.86 - 1.1, 75 - 95) *

2

Oil pan drain plug

29 - 39 (3.0 - 4.0, 22 - 28)

Oil strainer

16 - 18 (1.7 - 1.8, 12 - 13)

*1

Oil pan upper

M6 bolt

8.43 - 10.8 (0.86 - 1.1, 75 - 95)*

2

M8 bolt

20 - 23 (2.1 - 2.3, 15 - 16)

M10 bolt

41.2 - 52 (4.2 - 5.3, 30 - 38)

Vacuum pump

20.6 - 26.5 (2.1 - 2.7, 15 - 20)

Cylinder head rear cover

M6 bolt

8.6 - 10.8 (0.87 - 1.1, 76 - 95) *

2

M8 bolt

15.8 - 18.6 (1.6 - 1.9, 12 - 14)

Injection tube

Nozzle side

21.6 - 24.5 (2.2 - 2.5, 16 - 18)

Pump side

21.6 - 24.5 (2.2 - 2.5, 16 - 18)

Nozzle support

24.7 - 27.8 (2.6 - 2.8, 19 - 20)

Spill tube

Nozzle side

16.8 - 20.6 (1.7 - 2.1, 12 - 15)

Cylinder head side

16.8 - 20.6 (1.7 - 2.1, 12 - 15)

Fuel rail

51.0 - 64.0 (5.2 - 6.5, 38 - 47)

Fuel pump

16.8 - 25.2 (1.7 - 2.6, 12 - 18)

Fuel pump sprocket

37.0 - 41.0 (3.8 - 4.2, 28 - 30)

Front chain case

6.9 - 8.8 (0.7 - 0.9, 61 - 78)*

2

Chain tensioner

8.5 - 10.7 (0.86 - 1.1, 75 - 95)*

2

Tensioner guide

21.0 - 26.0 (2.1 - 2.7, 16 - 19)

Slack guide (Primary timing chain)

23 - 26 (2.3 - 2.7, 17 - 19)

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-125

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Slack guide (Secondary timing chain)

21-26 (2.1-2.7, 16-19)

Camshaft sprocket

138 - 147(14.0 - 15.0, 102 - 108)

Fuel pump sprocket

37.0 - 41.0 (3.8 - 4.2, 28 - 30)

*1

Oil pump housing

11.7 - 13.7 (1.2 - 1.4, 9 - 10)

Power steering pump

51.0 - 56.0 (5.2 - 5.8, 38 - 41)

*1

Rear chain case

12.0 - 13.0 (1.2 - 1.4, 19 - 10)

Engine coolant temperature sensor

12.0 - 15.0 (1.2 - 1.6, 9- 11)

*1

Cylinder head

1)

35 - 44 (3.5 - 4.5, 26 - 32)

2)

180

°

to 185

°

3)

0 (0, 0)

4)

35 - 44 (3.5 - 4.5, 26 - 32)

5)

90

°

to 95

°

(angle tightening)

6)

90

°

to 95

°

(angle tightening)

Water outlet

21 - 28 (2.1 - 2.9, 16 - 20)

Glow plug

18.0 - 21.0 (1.8 - 2.2, 13 - 15)

*1

Flywheel

103 - 112 (10.5 - 115, 76 - 83)

Oil pressure switch

13.0 - 17.0 (1.25 - 1.75, 9 - 12)

Oil jet

6.0 - 10.8(0.62 - 1.1, 54 - 95)

Oil jet relief valve

40 - 58 (4.0 - 6.0, 29 - 43)

Rear oil seal retainer

12.0 - 13.0 (1.2 - 1.4, 9 - 10)
