TRUNK LID

BL-113

C

D

E

F

G

H

J

K

L

M

A

B

BL

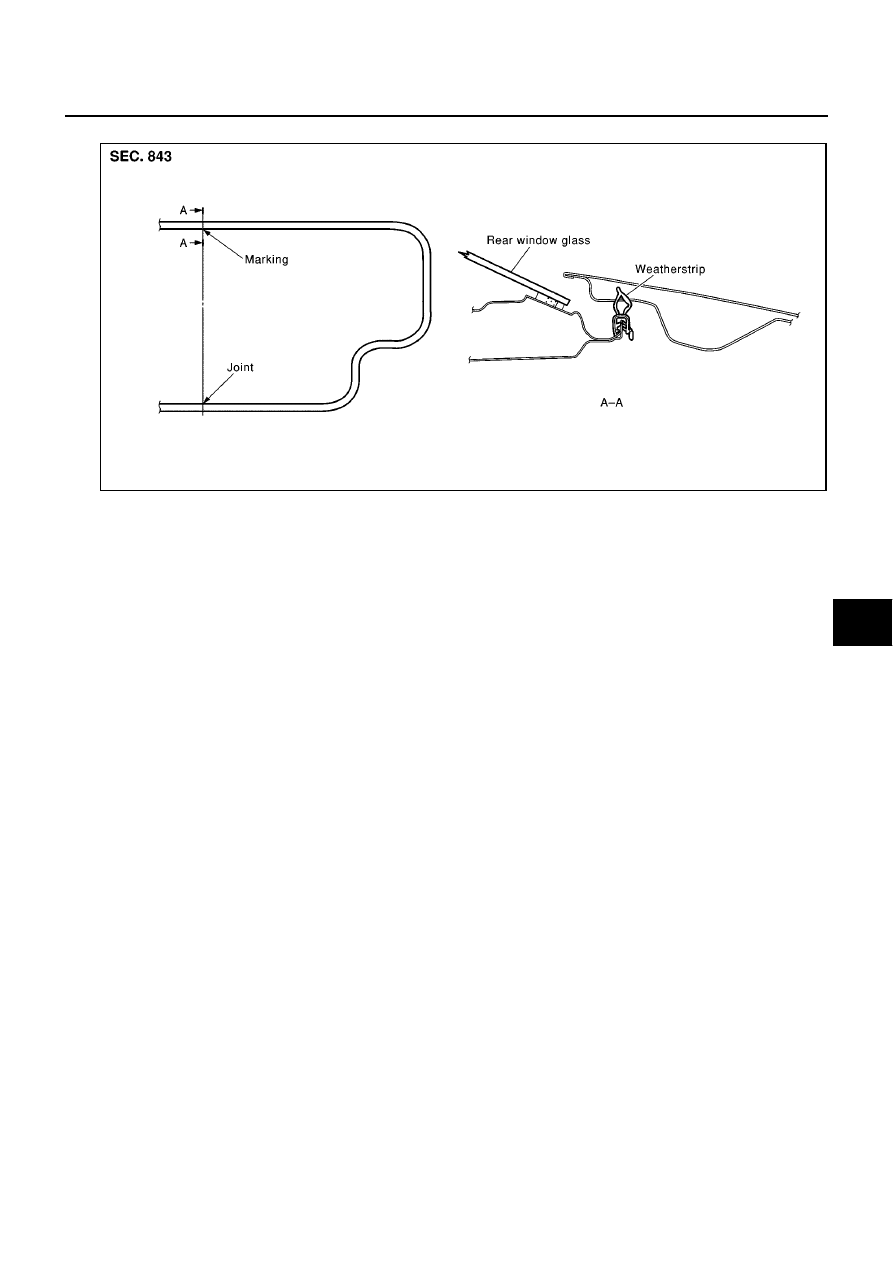

Removal and Installation of Trunk Lid Weather-strip

EIS005IC

1.

Install the weather-strip from the front with the vehicle center mark aligned to the weather-strip mark.

2.

At rear side, align the weather-strip seam to the center of the striker.

3.

After installing, pull the weather-strip lightly to check for looseness.

NOTE:
The weather-strip shall be fit tightly onto the corners and trunk lid rear plate.

SIIA0783E

BL-114

BACK DOOR

BACK DOOR

PFP:90100

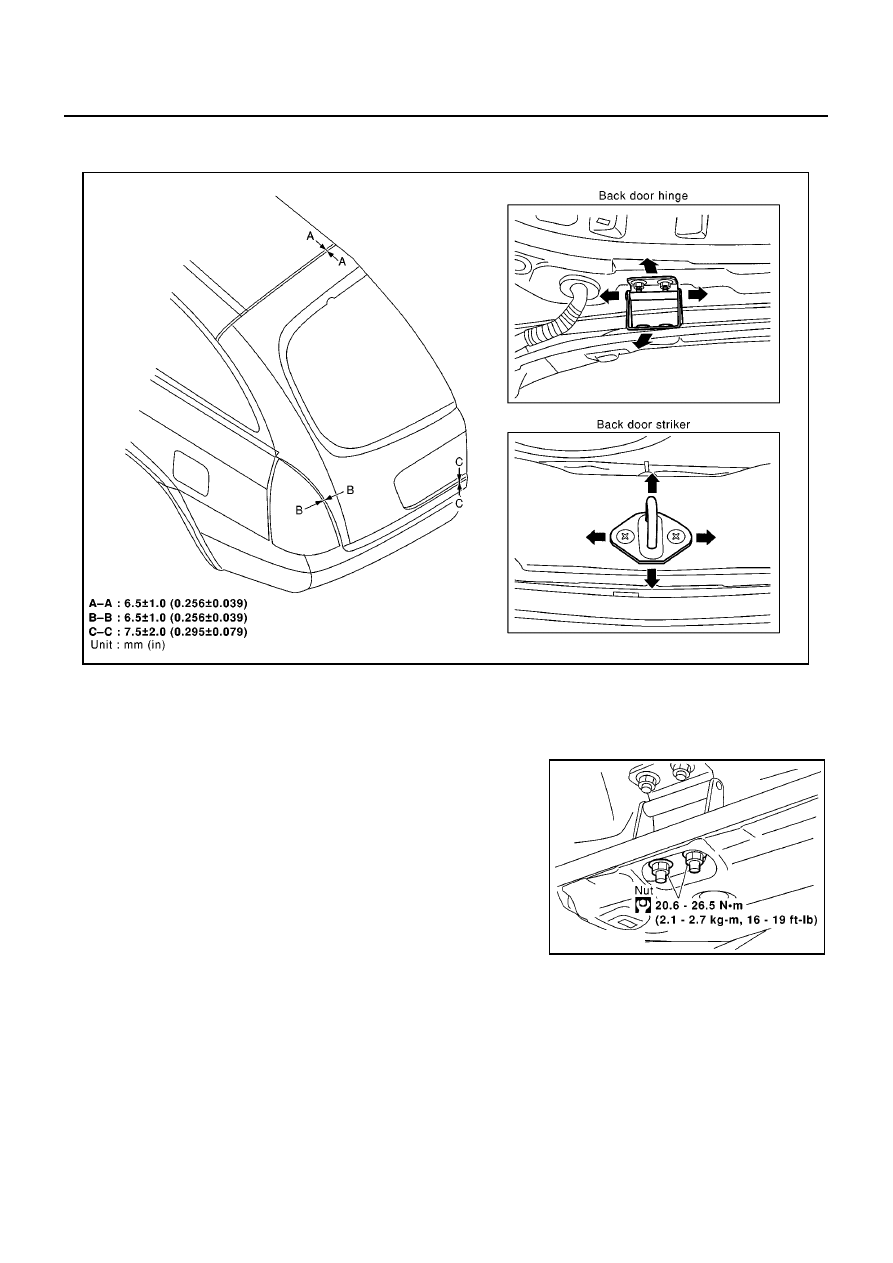

Fitting Adjustment

EIS005ID

VERTICAL/LATERAL CLEARANCE ADJUSTMENT

1.

With striker removed, loosen hinge mount nuts on the back door and close it.

2.

Make lateral clearance and clearance to rear window glass equal. Open back door to tighten mounting
bolts to specified torque.

3.

If taking the steps above does not result in fine adjustment,
remove headliner and loosen the hinge mount nuts on the vehi-
cle for further adjustment.

SIIA0708E

SIIA0709E

BACK DOOR

BL-115

C

D

E

F

G

H

J

K

L

M

A

B

BL

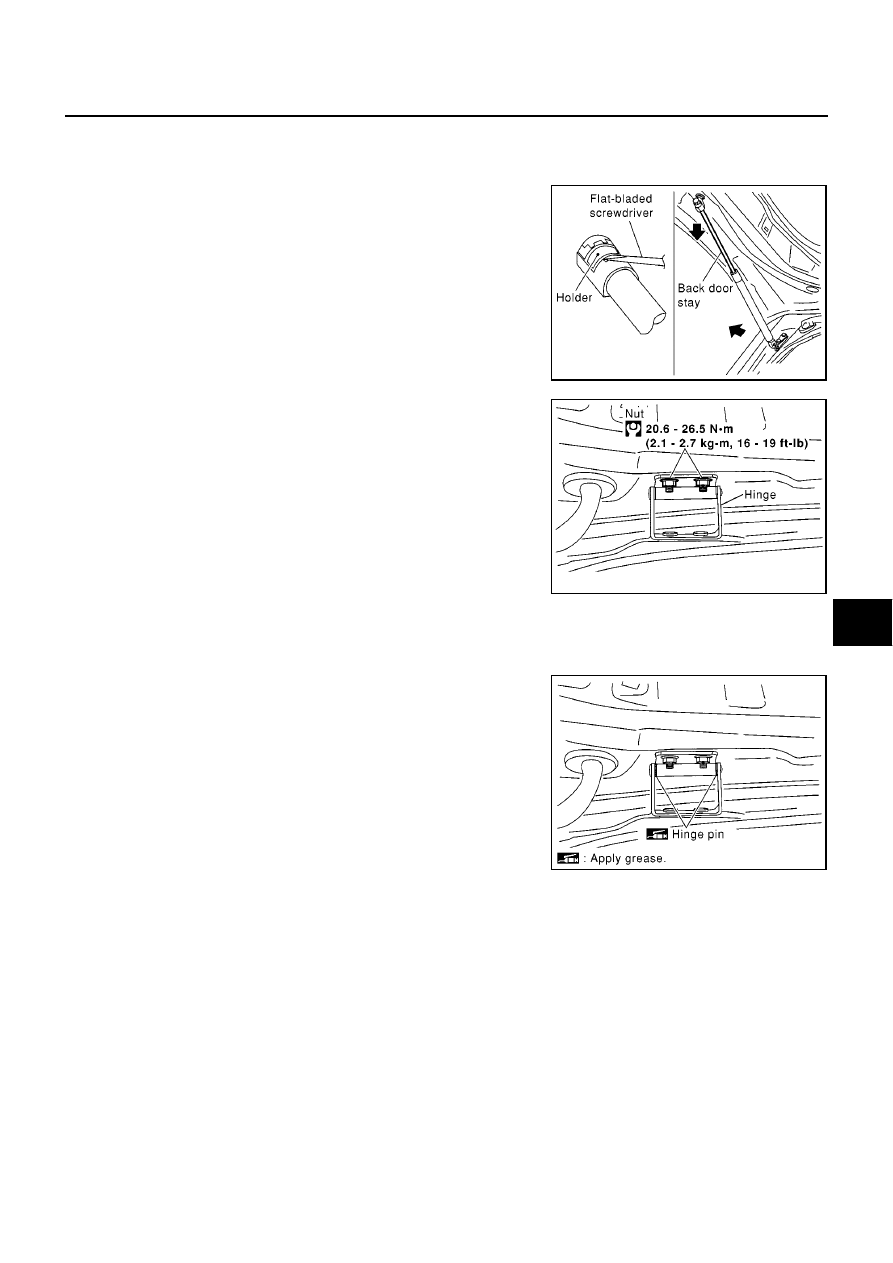

Back Door Assembly

EIS005IE

REMOVAL

1.

Disconnect connector in the back door harness. Pull the harness out of the back door.

2.

Support the back door lock with a proper material to prevent it
from falling and remove back door stay (gas stay).

3.

Remove hinge mount nuts on the back door and remove back
door assembly.

INSTALLATION

Install in the reverse order of removal.

INSPECTION

1.

Check hinges for the following items

●

Malfunction noise or door closing and opening effort

●

Component wear or damage

2.

Apply Grease to the rotating part of the hinge.

SIIA0784E

SIIA0710E

SIIA0711E

BL-116

BACK DOOR

Removal and Installation of Back Door Release Switch (External)

EIS005IF

1.

Remove license plate finisher. .Refer to EI section in P12 ESM (SM2E00-1P12E0E)

2.

Remove back door release switch.

Install in the reverse order of removal.

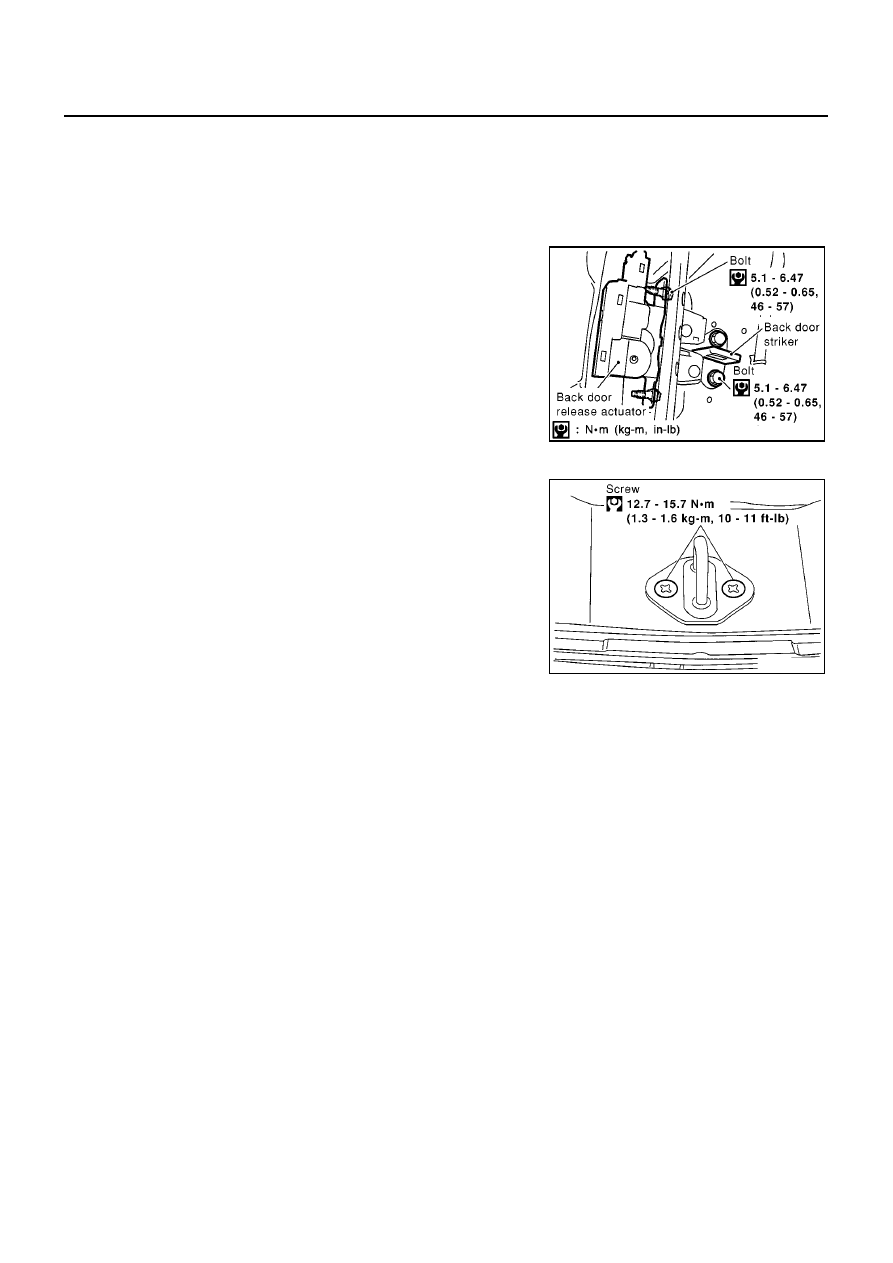

Removal and Installation of Back Door Lock & Actuator

EIS005IG

1.

Remove back door finisher. Refer to EI section in P12 ESM
(SM2E00-1P12E0E).

2.

Disconnect back door release actuator connector.

3.

Remove mounting bolts, and remove back door release actuator
from the back door.

Install in the reverse order of removal.

Removal and Installation of Back Door Striker

EIS005IH

1.

Remove luggage rear spacer. Refer to EI section in P12 ESM
(SM2E00-1P12E0E).

2.

Remove mounting screws, and remove striker from the vehicle.

Install in the reverse order of removal.

SIIA1563E

SIIA0715E
