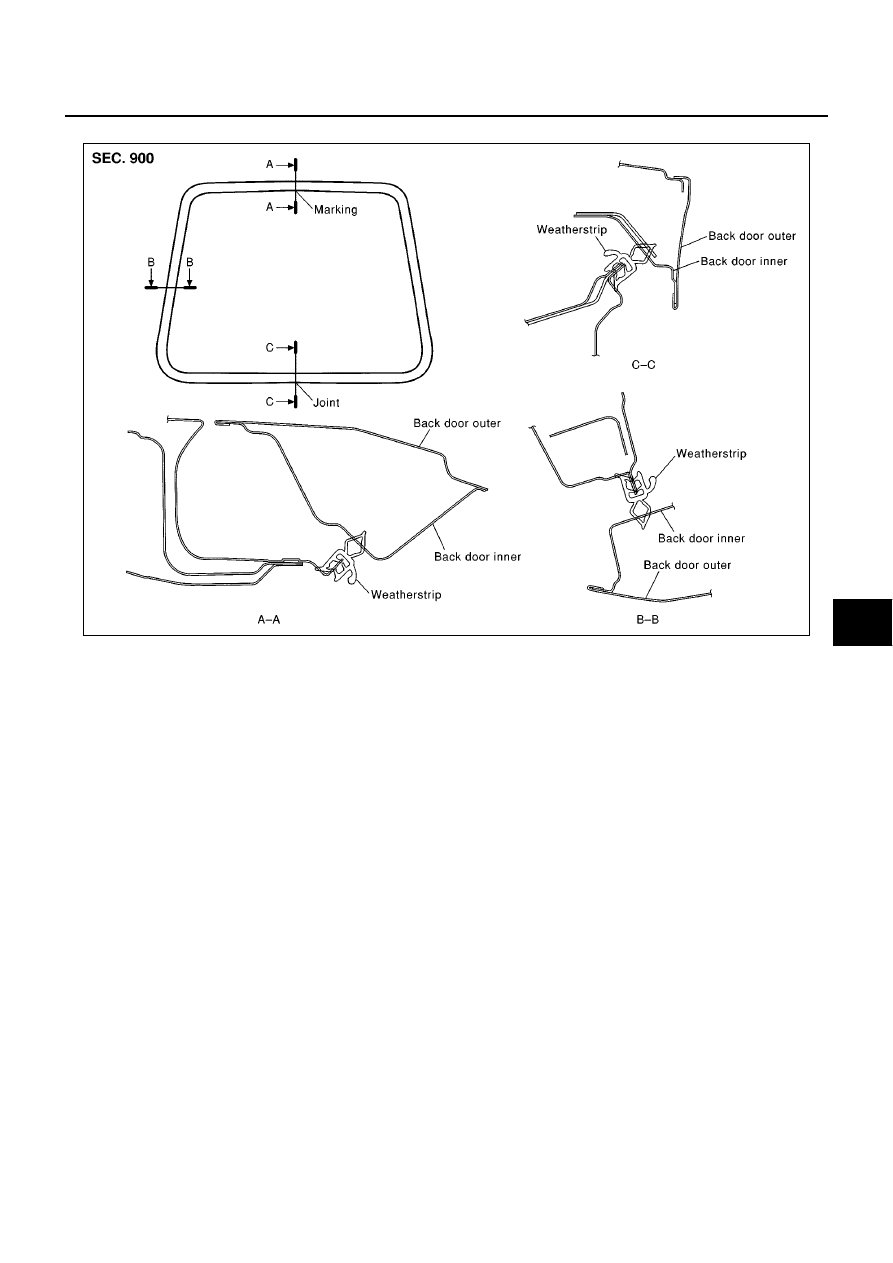

Removal and Installation of Back Door Weather-strip

EIS005II

1.

Working from the upper section, align weather-strip mark with vehicle center position mark and install
weather-strip onto the back door.

2.

For the lower section, align the weather-strip seam with center of the striker.

3.

After installation, pull the weather-strip gently to ensure that there is no loose section.

NOTE:
Make sure the weather-strip is fit tightly at each corner and back door rear plate.

SIIA0716E

BL-118

HATCHBACK

HATCHBACK

PFP:90100

Fitting Adjustment

EIS005IJ

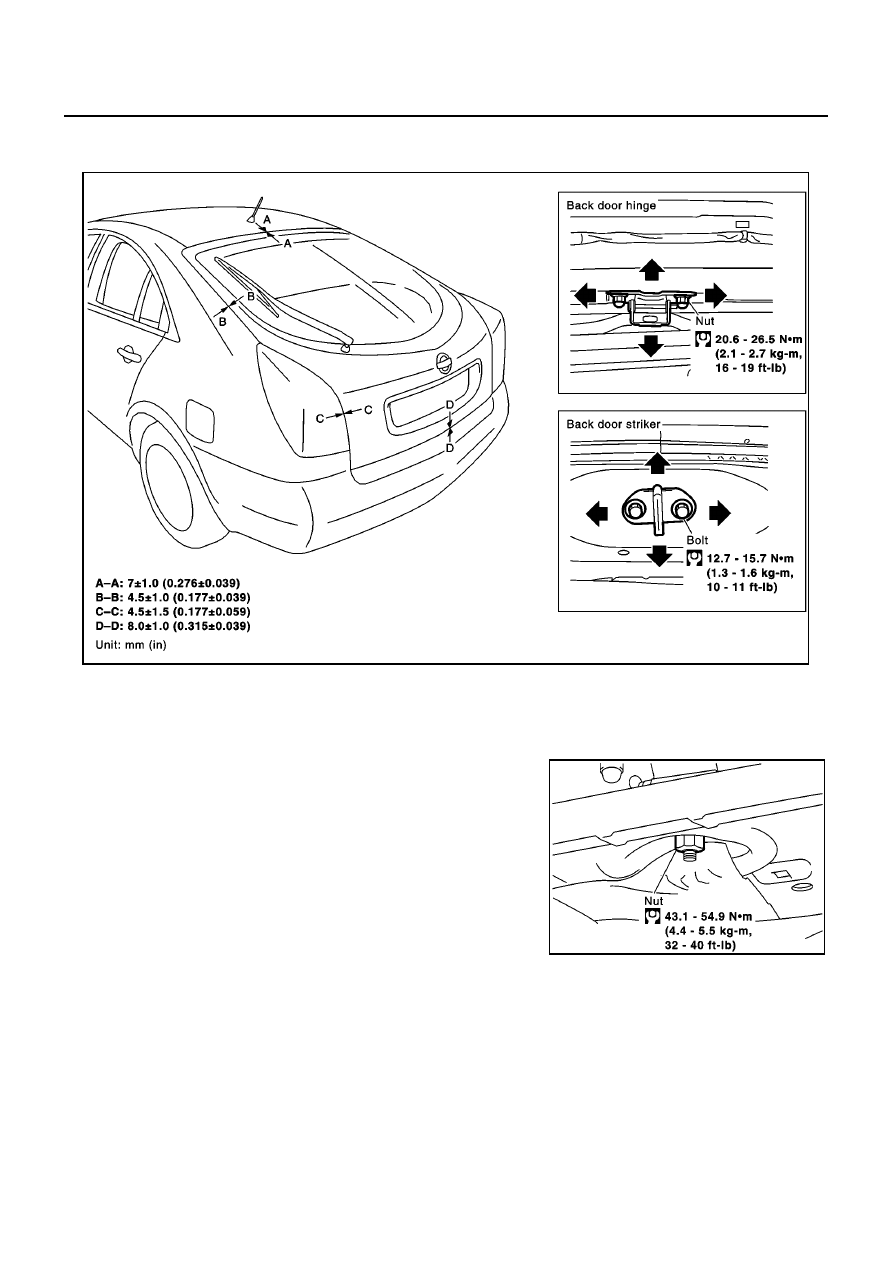

VERTICAL/LATERAL CLEARANCE ADJUSTMENT

1.

With striker removed, loosen hinge mount nuts on the back door and close it.

2.

Make lateral clearance and clearance to rear window glass equal. Open back door to tighten mounting
bolts to specified torque.

3.

If taking the steps above does not result in fine adjustment,
remove headliner and loosen the hinge mount nuts on the vehi-
cle for further adjustment.

SIIA1924E

SIIA1925E

HATCHBACK

BL-119

C

D

E

F

G

H

J

K

L

M

A

B

BL

Back Door Assembly

EIS005IK

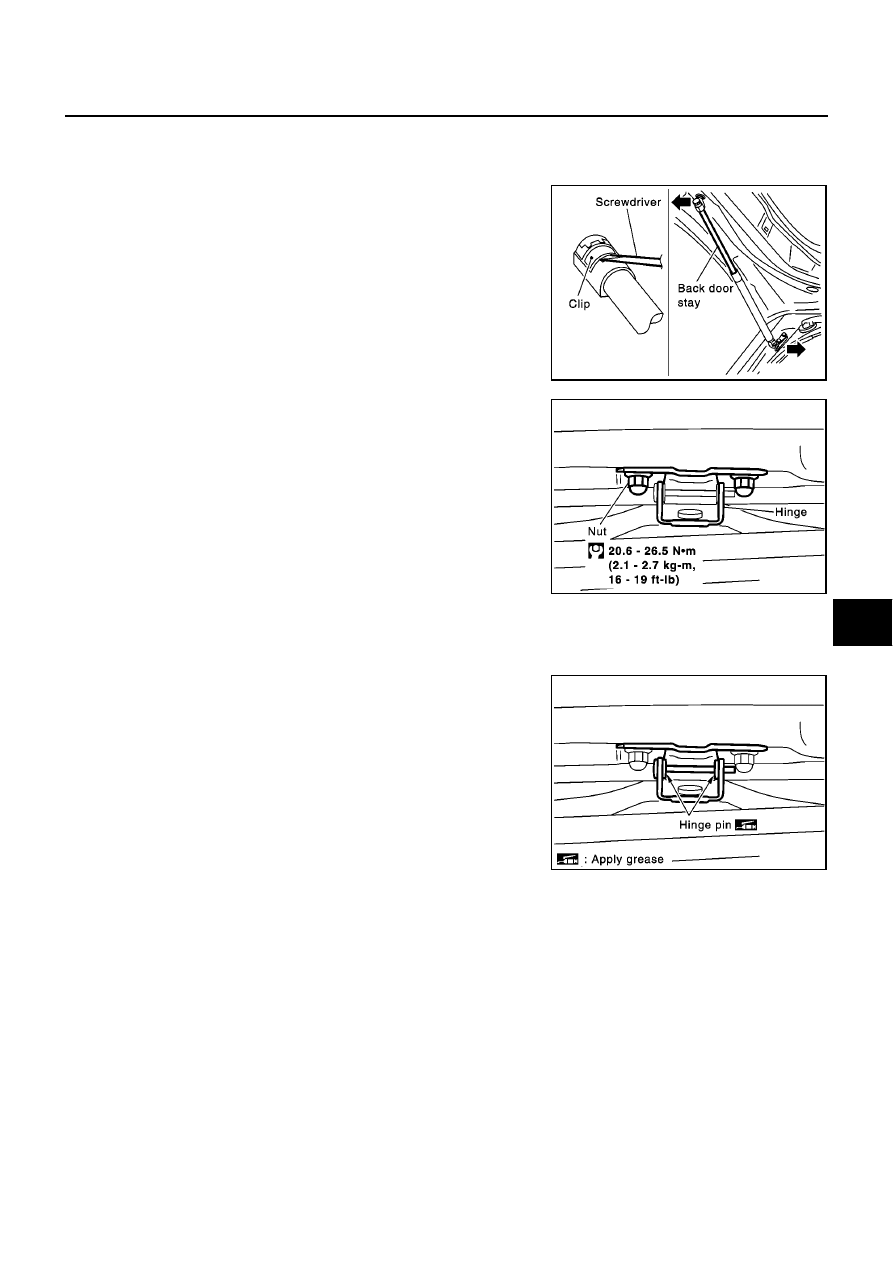

REMOVAL

1.

Disconnect connector in the back door harness. Pull the harness out of the back door.

2.

Support the back door lock with a proper material to prevent it
from falling and remove back door stay (gas stay).

3.

Remove hinge mount nuts on the back door and remove back
door assembly.

INSTALLATION

Install in the reverse order of removal.

INSPECTION

1.

Check hinges for the following items

●

Malfunction noise or door closing and opening effort

●

Component wear or damage

2.

Apply Grease to the rotating part of the hinge.

SIIA1926E

SIIA1927E

SIIA1928E

BL-120

HATCHBACK

Removal and Installation of Back Door Release Switch (External)

EIS005IL

1.

Remove licence plate finisher. Refer to EI section in P12 ESM (SM2E00-1P12E0E).

2.

Remove back door release switch.

Install in the reverse order of removal.

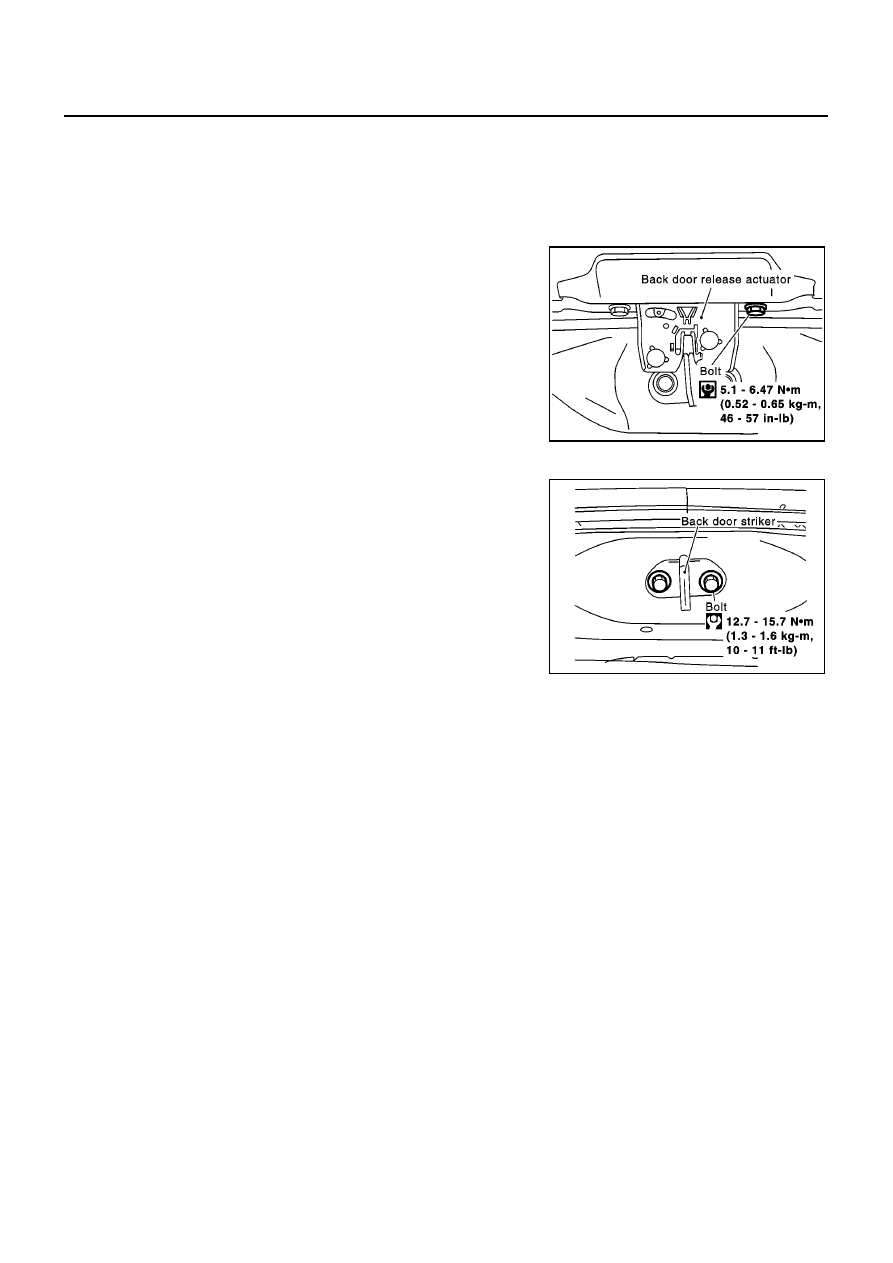

Removal and Installation of Back Door Lock & Actuator

EIS005IM

1.

Remove back door finisher. Refer to EI section in P12 ESM
(SM2E00-1P12E0E).

2.

Disconnect back door release actuator connector.

3.

Remove mounting bolts, and remove back door release actuator
from the back door.

Install in the reverse order of removal.

Removal and Installation of Back Door Striker

EIS005IN

1.

Remove luggage rear spacer. Refer to EI section in P12 ESM
(SM2E00-1P12E0E).

2.

Remove mounting screws, and remove striker from the vehicle.

Install in the reverse order of removal.

SIIA1930E

SIIA1931E
