POWER DOOR LOCK — SUPER LOCK —

BL-61

C

D

E

F

G

H

J

K

L

M

A

B

BL

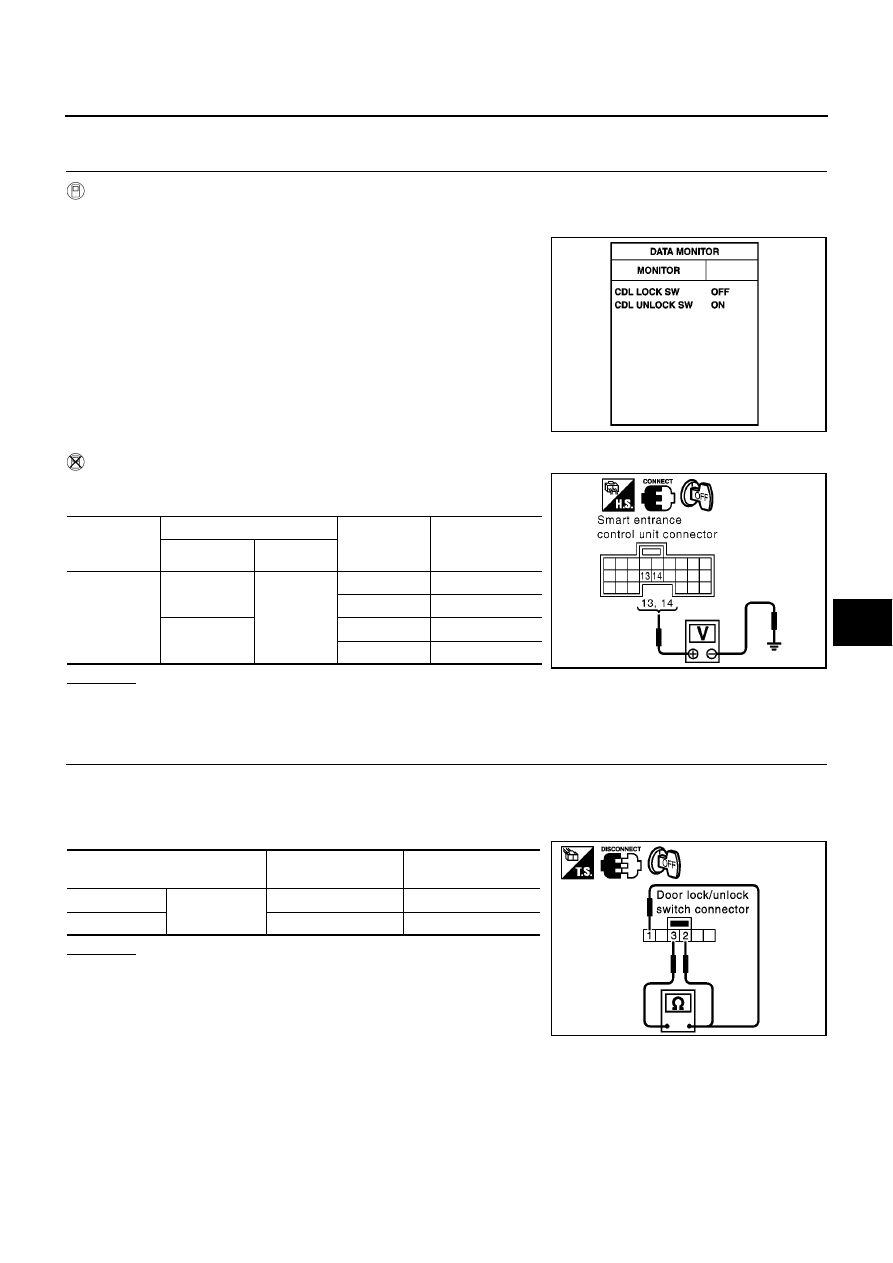

Door Lock/Unlock Switch Check

EIS005HF

1.

CHECK DOOR LOCK/UNLOCK SWITCH

WITH CONSULT-II

Check door lock/unlock switch signal (“CDL LOCK SW” or “CDL UNLOCK SW”) in “DATA MONITOR” mode
with CONSULT-II.

WITHOUT CONSULT-II

Check voltage between smart entrance control unit harness connec-
tor M41 terminals 13 or 14 and ground.

OK or NG

OK

>> Door lock/unlock switch is OK.

NG

>> GO TO 2.

2.

CHECK DOOR LOCK/UNLOCK SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect door lock/unlock switch connector.

3.

Check continuity between door lock/unlock switch connector terminals 1, 2 and 3.

OK or NG

OK

>> Check the following.

●

Ground circuit for door lock/unlock switch

●

Harness for open short between door lock/unlock
switch and smart entrance control unit

NG

>> Replace door lock/unlock switch.

When door lock/unlock is
locked

: CDL LOCK SW ON

When door lock/unlock is
unlocked

: CDL UNLOCK SW ON

MKIB0198E

Connector

Terminals (wire color)

Condition

(Door lock/

unlock switch)

Voltage (V)

(Approx.)

(+)

(

−

)

M41

13 (GY)

Ground

Locked

0

Unlocked

Battery voltage

14 (BR/Y)

Locked

Battery voltage

Unlocked

0

MKIB0582E

Terminal

Door lock/unlock

switch condition

Continuity

1

3

Lock

Yes

2

Unlock

Yes

MKIB0261E

BL-62

POWER DOOR LOCK — SUPER LOCK —

Door Lock Actuator Check

EIS005HG

DRIVER SIDE

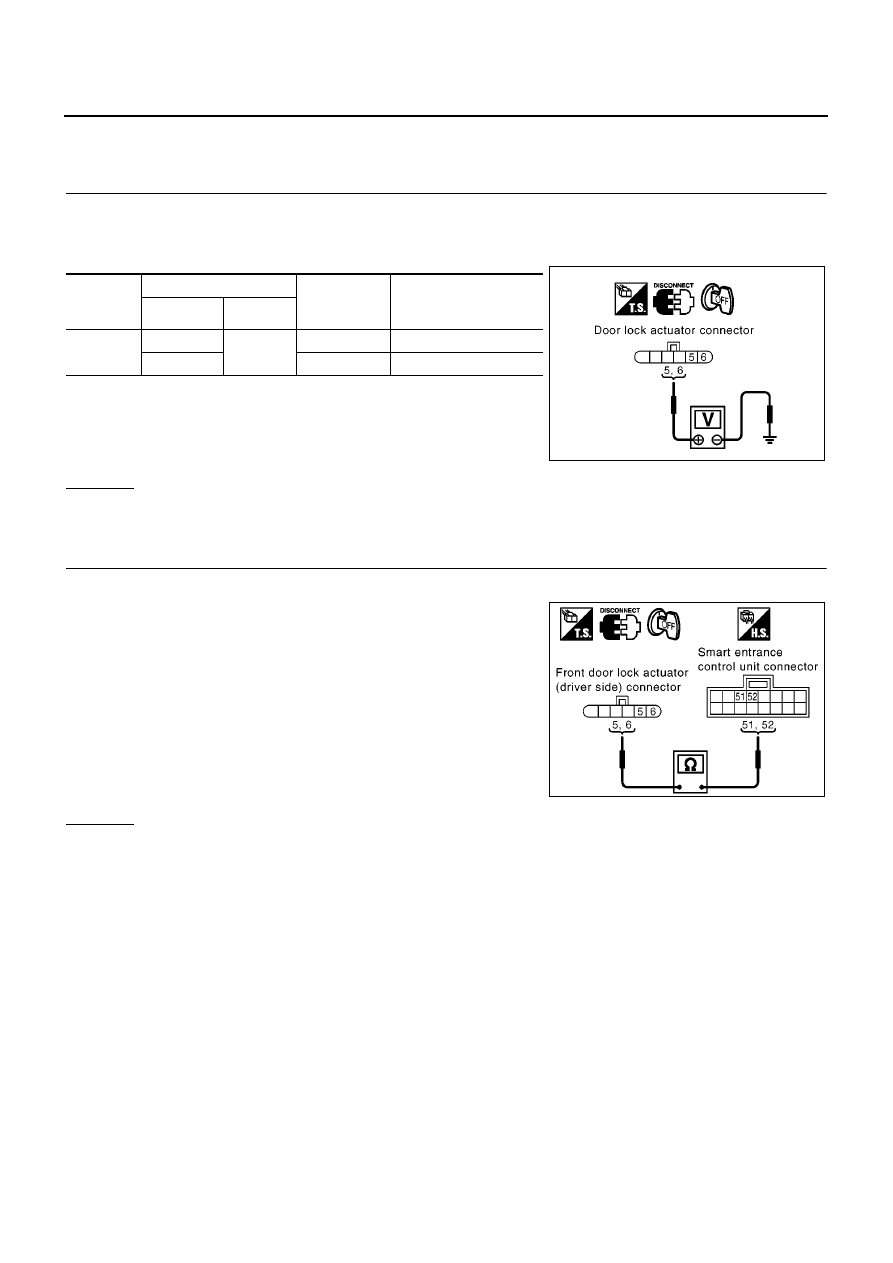

1.

CHECK DOOR LOCK SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front door lock actuator (driver side) harness connector.

3.

Check voltage between front door lock actuator harness connector and ground.

OK or NG

OK

>> Replace front door lock actuator (driver side).

NG

>> GO TO 2.

2.

CHECK DOOR LOCK ACTUATOR CIRCUIT

1.

Disconnect smart entrance control unit harness connector.

2.

Check continuity between front door lock actuator (driver side)
harness connector D9 terminal 5, 6 and smart entrance control
unit harness connector M43 terminal 51, 52.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair or replace harness between smart entrance control unit and front door lock actuator (driver

side).

Connector

Terminals (wire color)

Door lock/

unlock switch

condition

Voltage (V)

(Approx.)

(+)

(

−

)

D9

5 (Y)

Ground

Unlock

0

→

Battery voltage

→

0

6 (L/R)

Lock

0

→

Battery voltage

→

0

MIIB0463E

5 (Y) - 52 (Y)

: Continuity should exist.

6 (L/R) - 51 (L/R)

: Continuity should exist.

MIIB0464E

POWER DOOR LOCK — SUPER LOCK —

BL-63

C

D

E

F

G

H

J

K

L

M

A

B

BL

PASSENGER SIDE

1.

CHECK DOOR LOCK SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front door lock actuator (passenger side) harness connector.

3.

Check voltage between front door lock actuator harness connector and ground.

OK or NG

OK

>> Replace front door lock actuator (passenger side).

NG

>> GO TO 2.

2.

CHECK DOOR LOCK ACTUATOR CIRCUIT

1.

Disconnect smart entrance control unit harness connector.

2.

Check continuity between front door lock actuator (passenger
side) harness connector D38 terminal 1, 2 and smart entrance
control unit harness connector M43 terminal 52, 54.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repairer replace harness between smart entrance control unit and front door lock actuator (pas-

senger side).

Connector

Terminals (wire color)

Door lock/

unlock switch

condition

Voltage (V)

(Approx.)

(+)

(

−

)

D38

1 (G/Y)

Ground

Unlock

0

→

Battery voltage

→

0

2 (Y)

Lock

0

→

Battery voltage

→

0

MIIB0465E

1 (G/Y) - 54 (G/Y)

: Continuity should exist.

2 (Y) - 52 (Y)

: Continuity should exist.

MIIB0466E

BL-64

POWER DOOR LOCK — SUPER LOCK —

REAR LH SIDE

1.

CHECK DOOR LOCK SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect rear door lock actuator LH harness connector.

3.

Check voltage between door lock actuator harness connector and ground.

OK or NG

OK

>> Replace rear door lock actuator LH.

NG

>> GO TO 2.

2.

CHECK DOOR LOCK ACTUATOR CIRCUIT

1.

Disconnect smart entrance control unit harness connector.

2.

Check continuity between rear door lock actuator LH harness
connector D56 terminal 1, 2 and smart entrance control unit har-
ness connector M43 terminal 52, 54.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair or replace harness between smart entrance control unit and rear door lock actuator LH.

Connector

Terminals (wire color)

Door lock/

unlock switch

condition

Voltage (V)

(Approx.)

(+)

(

−

)

D56

1 (G/Y)

Ground

Unlock

0

→

Battery voltage

→

0

2 (Y)

Lock

0

→

Battery voltage

→

0

MIIB0465E

1 (G/Y) - 54 (G/Y)

: Continuity should exist.

2 (Y) - 52 (Y)

: Continuity should exist.

MIIB0466E
