POWER DOOR LOCK — SUPER LOCK —

BL-53

C

D

E

F

G

H

J

K

L

M

A

B

BL

Terminal and Reference Value for Smart Entrance Control Unit

EIS005H9

Termi-

nal

Wire

Color

Item

Condition

Voltage (V)

(Approx.)

5

B/R

Key switch

Key inserted (ON)

→

key removed from

ignition key cylinder (OFF)

Battery voltage

→

0

6

BR

Child lock switch

Locked (OFF)

→

Unlocked (ON)

5

→

0

13

GY

Door lock/unlock switch
(Lock signal)

Lock operation (ON)

0

Other than above (OFF)

5

14

BR/Y

Door lock/unlock switch
(Unlock signal)

Unlock operation (ON)

0

Other than above (OFF)

5

16

G

Trunk room lamp switch
(Back door switch)

Trunk (back door) open (ON)

→

close

(OFF)

0

→

Battery voltage

19

BR/W

Power window main switch
(Trunk or back door release
switch)

Press power window main switch (trunk
or back door release switch)

5

→

0

20

BR

External trunk or back door
release switch

Press the external trunk or back door
release switch

5

→

0

23

R

Door lock/unlock switch indica-
tor

Goes OFF

→

Illuminates (Ignition

switch ON and all door closed)

0

→

Battery voltage

29

Y/G

Ignition switch (ON or START)

Ignition switch (ON or START position)

Battery voltage

35

Y/B

Super lock status switch
(Rear door RH side)

Super locked

→

Not super locked

0

→

5

36

R/W

Super lock status switch
(Rear door LH side)

Super locked

→

Not super locked

0

→

5

39

BR/W

Rear door switch LH

Door open (ON)

→

close (OFF)

0

→

Battery voltage

43

R/W

Driver door switch

Door open (ON)

→

close (OFF)

0

→

Battery voltage

44

L/OR

Passenger door switch

Door open (ON)

→

close (OFF)

0

→

Battery voltage

45

R/Y

Rear door switch RH

Door open (ON)

→

close (OFF)

0

→

Battery voltage

49

W/L

Power source (PTC)

—

Battery voltage

50

G

Super lock actuator set
(Rear door)

Driver's door key cylinder
Lock operation (Set)

0

→

Battery voltage

→

0

51

L/R

Door lock actuator lock
(Driver side)

Door lock/unlock switch
Lock operation

0

→

Battery voltage

→

0

52

Y

Door lock actuator unlock &
super lock release (All doors)

Door lock/unlock switch
Unlock operation

0

→

Battery voltage

→

0

Driver's door key cylinder
Unlock operation

53

B

Ground

—

0

54

G/Y

Door lock actuator lock
(Passenger and rear LH, RH
side)

Door lock/unlock switch
Lock operation

0

→

Battery voltage

→

0

55

W/B

Super lock actuator set
(Driver side)

Driver's door key cylinder
Lock operation (Set)

0

→

Battery voltage

→

0

56

R/B

BAT power supply

—

Battery voltage

57

G/B

Trunk (Back door) release actu-
ator

Power window main switch
(Trunk or back door release switch)
Open operation

Battery voltage

→

0

BL-54

POWER DOOR LOCK — SUPER LOCK —

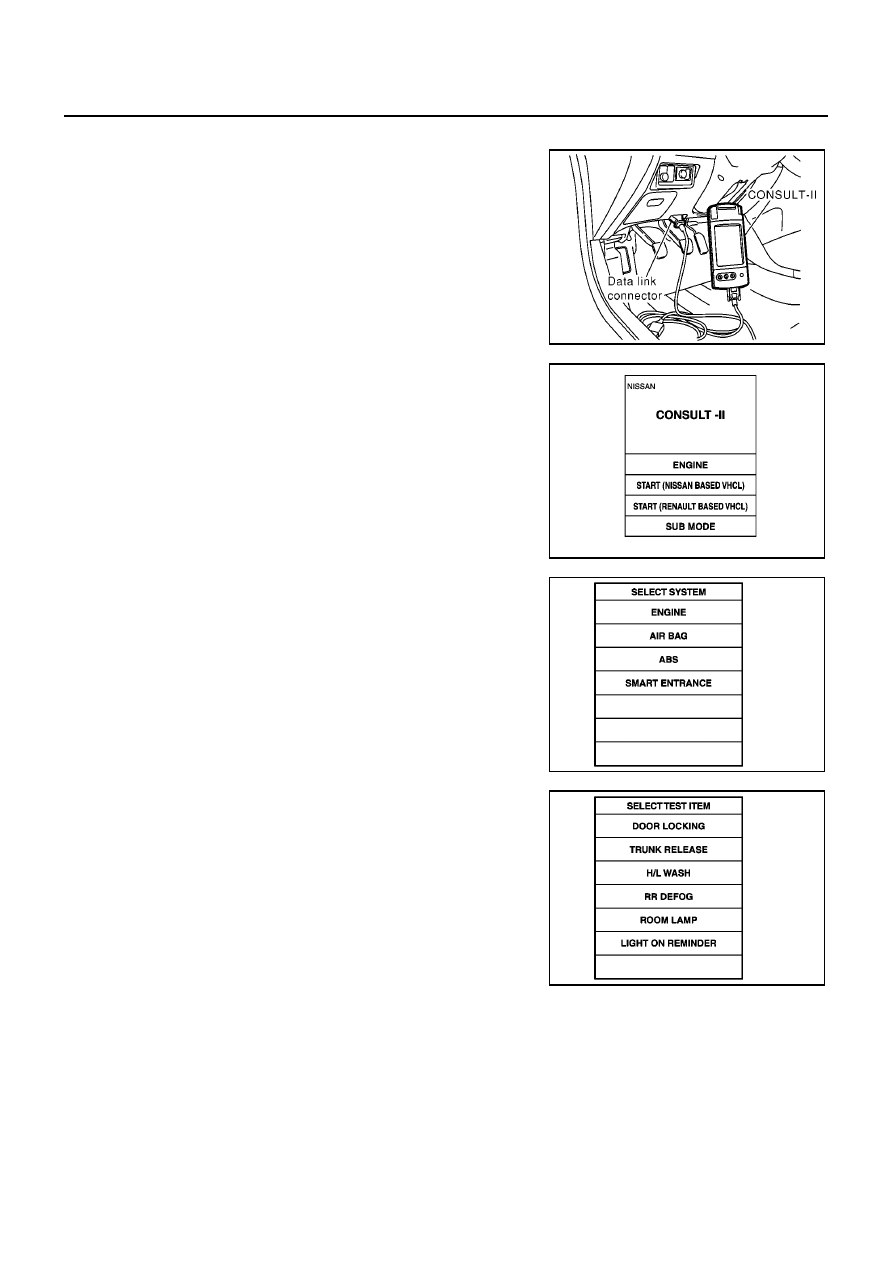

CONSULT- II Inspection Procedure

EIS005HA

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

3.

Turn ignition switch “ON”.

4.

Touch “START(NISSAN BASED VHCL)”.

5.

Touch “SMART ENTRANCE”.

6.

Touch “DOOR LOCK” or “TRUNK RELEASE”.

SIIA1645E

MBIB0233E

SIIA1678E

SIIA1676E

POWER DOOR LOCK — SUPER LOCK —

BL-55

C

D

E

F

G

H

J

K

L

M

A

B

BL

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPROT” are available.

SIIA1677E

BL-56

POWER DOOR LOCK — SUPER LOCK —

CONSULT- II Application Items

EIS005HB

DOOR LOCKING

DATA MONITOR

WORK SUPPORT

TRUNK RELEASE

DATA MONITOR

WORK SUPPORT

CHILD LOCK

DATA MONITOR

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

KEY IN DETECT

Indicates [ON/OFF] condition of key switch.

DOOR SW DR RR

Indicates [ON/OFF] condition of rear door switch (driver side).

DOOR SW AS RR

Indicates [ON/OFF] condition of rear door switch (passenger side).

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON\OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from door lock/ unlock switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from door lock/ unlock switch.

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

Monitored Item

Description

AUTO RE-LOCK

Auto re-lock function can be changed in this mode. The re-lock mode will be changed when
“CHANGE MODE” on CONSULT-II screen is touched.

SELECTIVE UNLOCK

Selective unlock function can be changed in this mode. The unlock mode will be changed when
“CHANGE SET” on CONSULT-II screen is touched.

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

TRUNK OPEN SW

Indicates [ON/OFF] condition of trunk room lamp switch (sedan) or back door switch (wagon).

INT TRUNK REL

Indicates [ON/OFF] condition of internal trunk release switch (sedan) or internal back door
release switch (wagon).

EXT TRUNK REL

Indicates [ON/OFF] condition of external trunk release switch (sedan) or external back door
release switch (wagon).

RKE TRUNK REL

Indicates [ON/OFF] condition of trunk (sedan) or back door (back door) open signal from trunk
or back door release switch.

Monitored Item

Description

TRUNK OPEN DELAY

This mode can be changed trunk release switch (sedan) or back door (wagon) release switch
operation time.

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

CHILD LOCK SW

Indicates [ON/OFF] condition of child lock switch.

DR RR LOCK ON

Indicates [ON/OFF] condition of rear door switch.

EXT TRUNK REL

Indicates [ON/OFF] condition of external trunk release switch (sedan) or external back door
release switch (wagon).

RKE TRUNK REL

Indicates [ON/OFF] condition of trunk (sedan) or back door (back door) open signal from trunk
or back door release switch.
