Nissan Primera P12. Manual - part 80





POWER DOOR LOCK SYSTEM

BL-29

C

D

E

F

G

H

J

K

L

M

A

B

BL

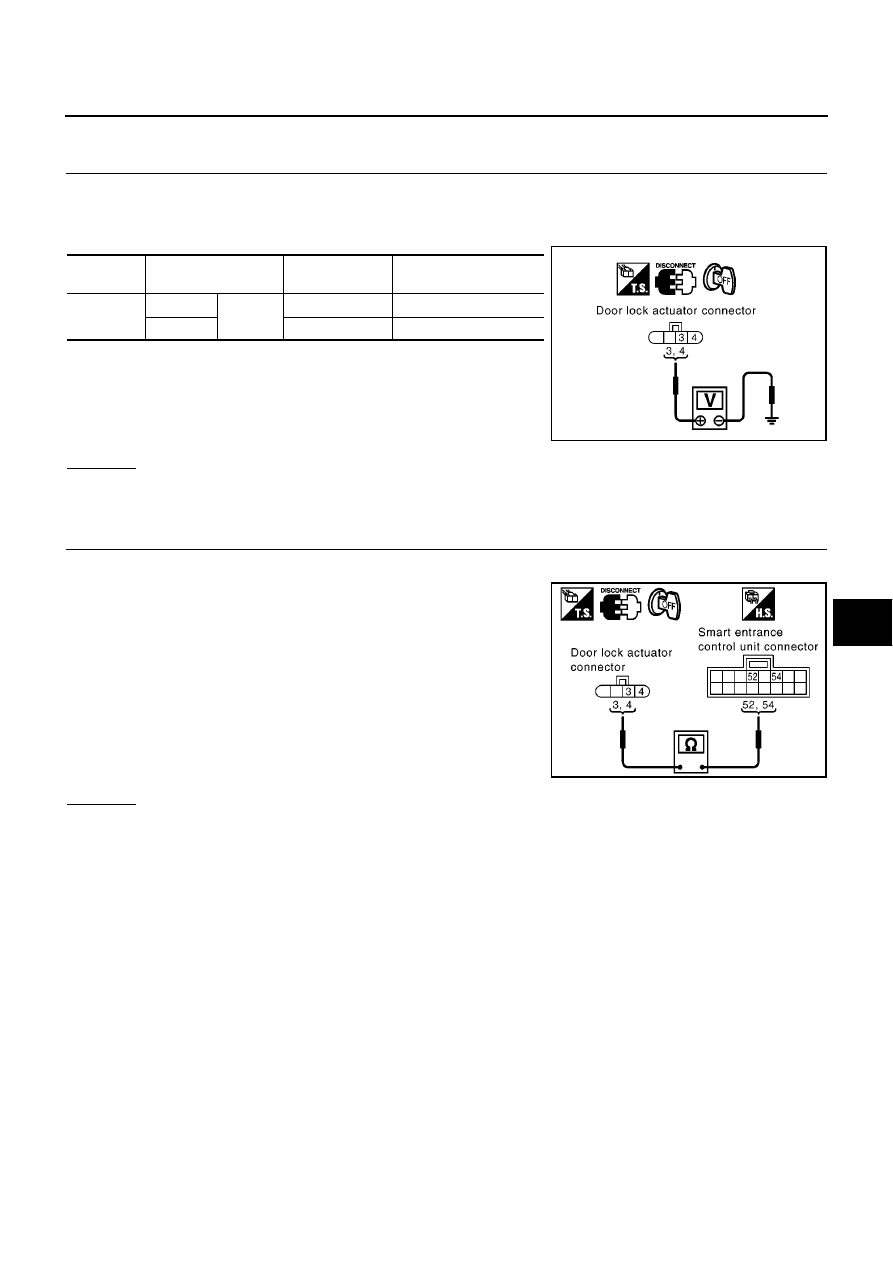

PASSENGER SIDE

1.

CHECK DOOR LOCK SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front door lock actuator (passenger side) harness connector.

3.

Check voltage between front door lock actuator (passenger side) harness connector and ground.

OK or NG

OK

>> Replace front door lock actuator (passenger side).

NG

>> GO TO 2.

2.

CHECK DOOR LOCK ACTUATOR CIRCUIT

1.

Disconnect smart entrance control unit harness connector.

2.

Check continuity between front door lock actuator (passenger
side) harness connector D37 terminal 3, 4 and smart entrance
control unit harness connector M43 terminal 52, 54.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair or replace harness between smart entrance control unit and front door lock actuator (pas-

senger side).

Connector

Terminal (wire color)

Door lock/unlock

switch condition

Voltage (V)

(Approx.)

D37

3 (Y)

Ground

Unlock

0

Battery voltage

0

4 (G/Y)

Lock

0

Battery voltage

0

MIIB0453E

3 (Y) - 52 (Y)

: Continuity should exist.

4 (G/Y) - 54 (G/Y)

: Continuity should exist.

MIIB0454E

BL-30

POWER DOOR LOCK SYSTEM

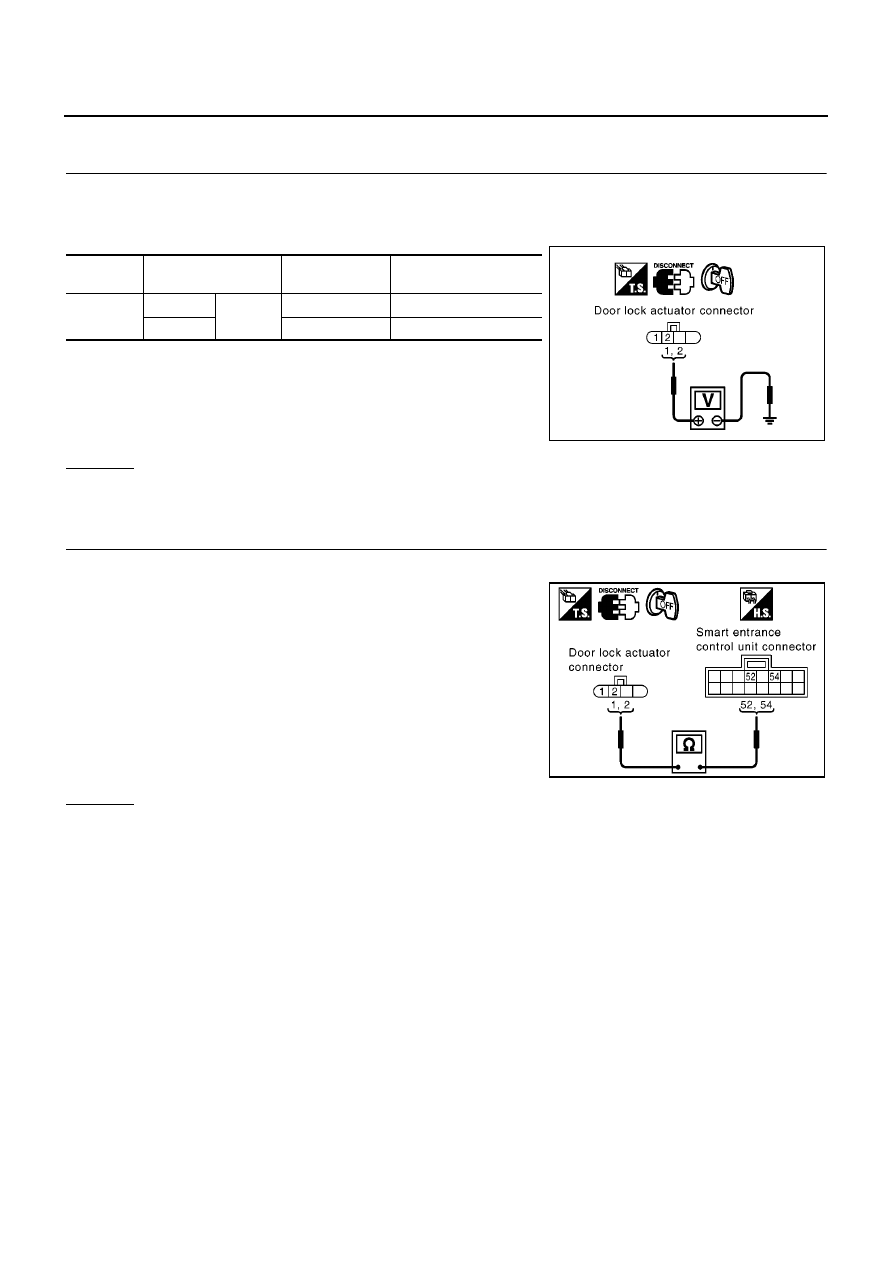

REAR LH SIDE

1.

CHECK DOOR LOCK SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect rear door lock actuator LH harness connector.

3.

Check voltage between rear door lock actuator LH harness connector and ground.

OK or NG

OK

>> Replace rear door lock actuator LH.

NG

>> GO TO 2.

2.

CHECK DOOR LOCK ACTUATOR CIRCUIT

1.

Disconnect smart entrance control unit harness connector.

2.

Check continuity between rear door lock actuator LH harness
connector D55 terminal 1, 2 and smart entrance control unit har-
ness connector M43 terminal 52, 54.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair or replace harness between smart entrance control unit and rear door lock actuator LH.

Connector

Terminal (wire color)

Door lock/unlock

switch condition

Voltage (V)

(Approx.)

D55

1 (GY)

Ground

Lock

0

Battery voltage

0

2 (Y)

Unlock

0

Battery voltage

0

MIIB0451E

1 (G/Y) - 54 (G/Y)

: Continuity should exist.

2 (Y) - 52 (Y)

: Continuity should exist.

MIIB0455E

POWER DOOR LOCK SYSTEM

BL-31

C

D

E

F

G

H

J

K

L

M

A

B

BL

REAR RH SIDE

1.

CHECK DOOR LOCK SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect rear door lock actuator RH harness connector.

3.

Check voltage between rear door lock actuator RH harness connector and ground.

OK or NG

OK

>> Replace rear door lock actuator RH.

NG

>> GO TO 2.

2.

CHECK DOOR LOCK ACTUATOR CIRCUIT

1.

Disconnect smart entrance control unit harness connector.

2.

Check continuity between rear door lock actuator RH harness
connector D65 terminal 3, 4 and smart entrance control unit har-
ness connector M43 terminal 52, 54.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repairer replace harness between smart entrance control unit and rear door lock actuator RH.

Connector

Terminal (wire color)

Door lock/unlock

switch condition

Voltage (V)

(Approx.)

D65

3 (Y)

Ground

Unlock

0

Battery voltage

0

4 (G/Y)

Lock

0

Battery voltage

0

MIIB0453E

3 (Y) - 52 (Y)

: Continuity should exist.

4 (G/Y) - 54 (G/Y)

: Continuity should exist.

MIIB0454E

BL-32

POWER DOOR LOCK SYSTEM

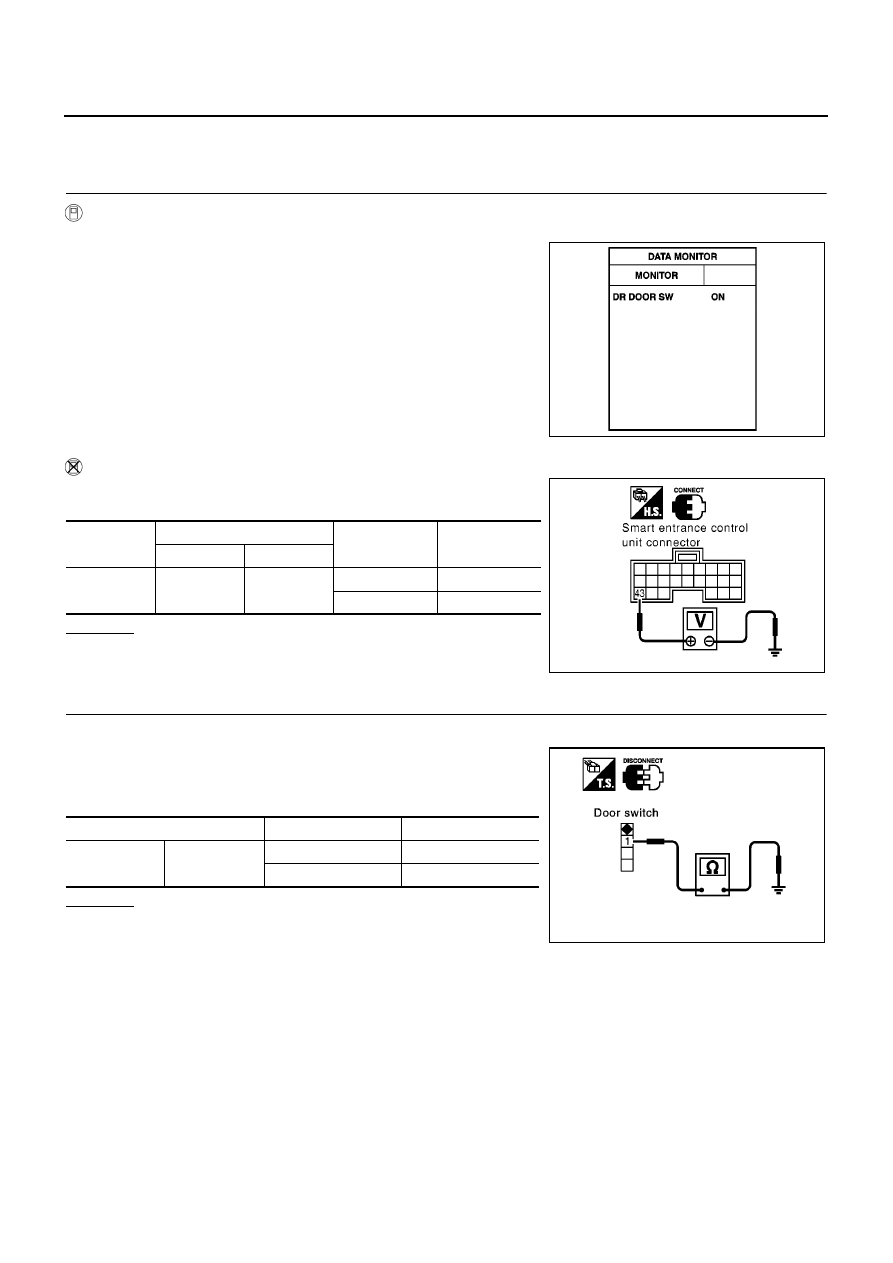

Door Switch Check

EIS005H0

DRIVER SIDE

1.

CHECK DOOR SWITCH INPUT SIGNAL

WITH CONSULT-II

Check driver door switch signal (“DR DOOR SW”) in “DATA MONITOR” mode with CONSULT-II.

WITHOUT CONSULT-II

Check voltage between smart entrance control unit harness connec-
tor and ground.

OK or NG

OK

>> Door switch (driver side) is OK.

NG

>> GO TO 2.

2.

CHECK DRIVER SIDE DOOR SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect front door switch (driver side) connector.

3.

Check continuity between front door switch (driver side) terminal
1 and ground part of door switch.

OK or NG

OK

>> Check harness for open or short between smart

entrance control unit and front door switch (driver side).

NG

>> Replace front door switch (driver side).

DR DOOR SW

Driver side door is open

: ON

Driver side door is closed

: OFF

MKIB0197E

Connector

Terminal (wire color)

Driver side door

condition

Voltage (V)

(Approx.)

( + )

( - )

M42

43 (R/W)

Ground

Open : (ON)

0

Closed : (OFF)

Battery voltage

MKIB0073E

Terminal

Door switch

Continuity

1

Ground part of
door switch

Pushed

No

Released

Yes

PIIA3351E
