Nissan Primera P12. Manual - part 78

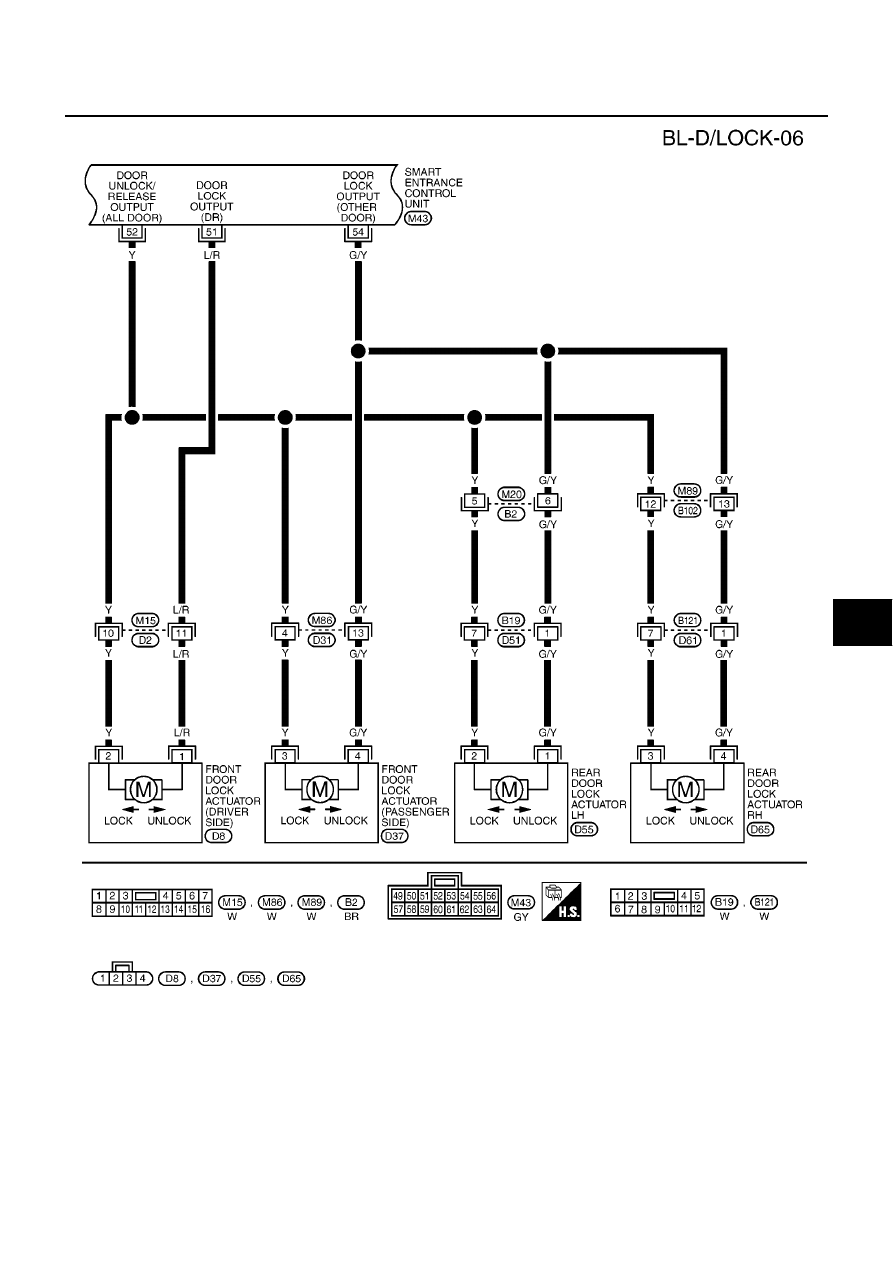

POWER DOOR LOCK SYSTEM

BL-21

C

D

E

F

G

H

J

K

L

M

A

B

BL

MKWA0952E

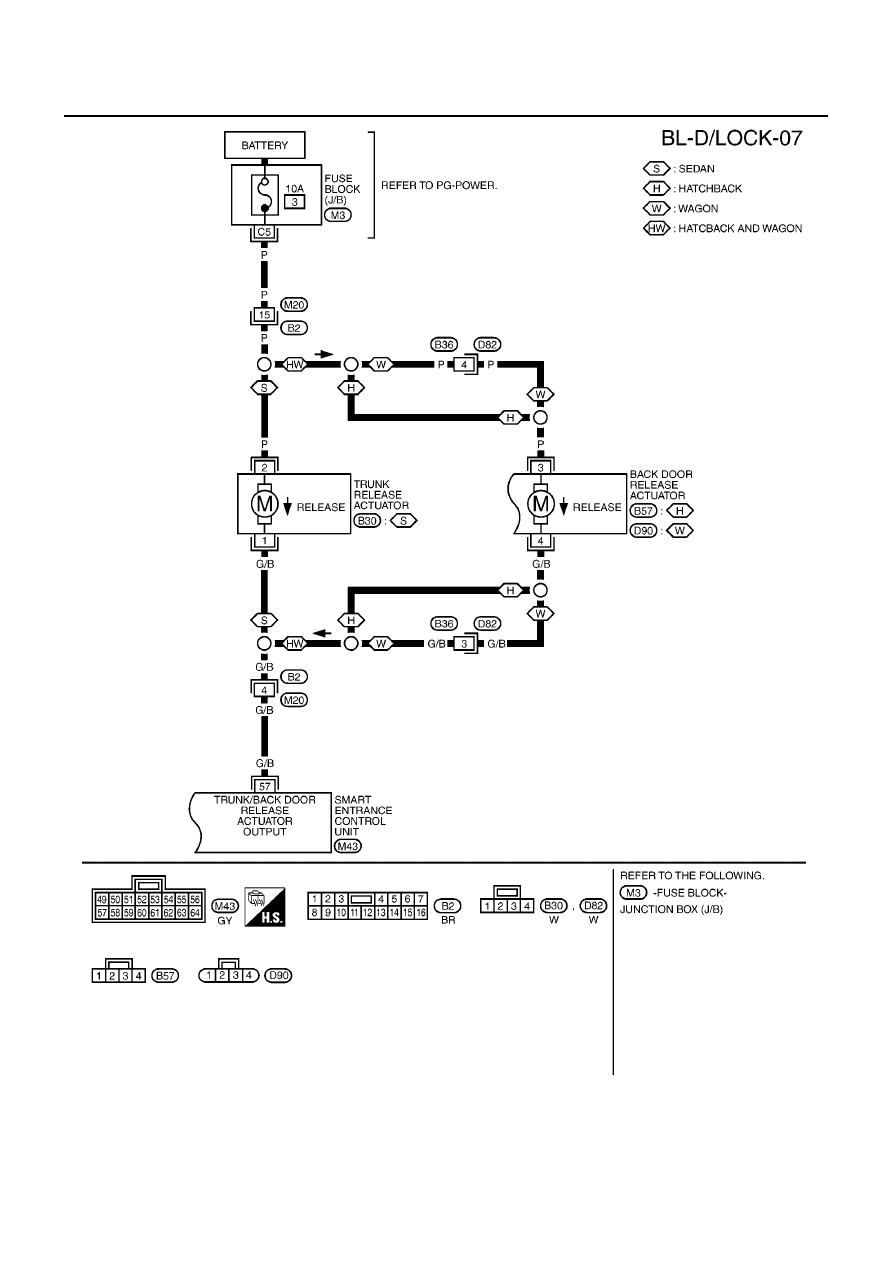

BL-22

POWER DOOR LOCK SYSTEM

MKWA0953E

POWER DOOR LOCK SYSTEM

BL-23

C

D

E

F

G

H

J

K

L

M

A

B

BL

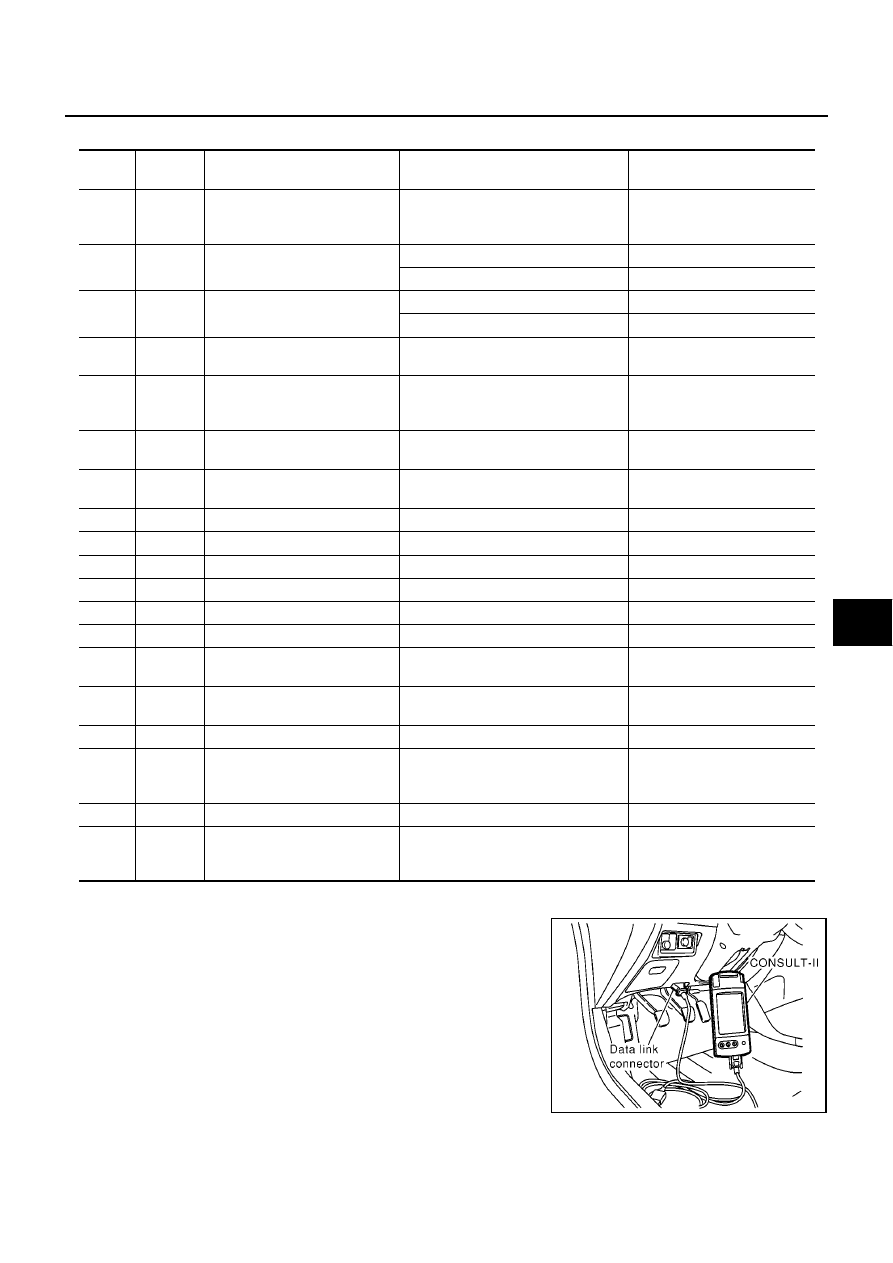

Terminal and Reference Value for Smart Entrance Control Unit

EIS005GT

CONSULT- II Inspection Procedure

EIS005GU

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

Termi-

nal

Wire color

Item

Condition

Voltage (V)

(Approx.)

5

B/R

Key switch

Key inserted in ignition key cylinder
(ON)

key removed from ignition key

cylinder (OFF)

Battery voltage

0

13

GY

Door lock/unlock switch
(Lock signal)

Lock operation (ON)

0

Other than above (OFF)

5

14

BR/Y

Door lock/unlock switch
(Unlock signal)

Unlock operation (ON)

0

Other than above (OFF)

5

16

G

Trunk room lamp switch
(Back door switch)

Trunk (Back door) open (ON)

close

(OFF)

0

Battery voltage

19

BR/W

Power window main switch
(Trunk or back door release
switch)

Press power window main switch
(trunk or back door release switch)

5

0

20

BR

External trunk or back door
release switch

Press the external trunk or back door
release switch

5

0

23

R

Door lock/unlock switch indica-
tor

Goes OFF

Illuminates (Ignition

switch ON and all door closed)

0

Battery voltage

29

Y/G

Ignition switch (ON or START)

Ignition switch (ON or START position)

Battery voltage

39

BR/W

Rear door switch RH

Door open (ON)

close (OFF)

0

Battery voltage

43

R/W

Driver door switch

Door open (ON)

close (OFF)

0

Battery voltage

44

L/OR

Passenger door switch

Door open (ON)

close (OFF)

0

Battery voltage

45

R/Y

Rear door switch LH

Door open (ON)

close (OFF)

0

Battery voltage

49

W/L

Power source (PTC)

Battery voltage

51

L/R

Door lock actuator unlock
(Driver side)

Door lock/unlock switch
LOCK operation

0

Battery voltage

0

52

Y

Door lock actuator lock
(ALL Doors)

Door lock/unlock switch
Unlock operation

0

Battery voltage

0

53

B

Ground

0

54

G/Y

Door lock actuator lock
(Passenger and rear LH, RH
side)

Door lock/unlock switch
LOCK operation

0

Battery voltage

0

56

R/B

BAT power supply

Battery voltage

57

G/B

Trunk or back door release actu-
ator

Power window main switch
(trunk or back door release switch)
OPEN operation

Battery voltage

0

SIIA1645E

BL-24

POWER DOOR LOCK SYSTEM

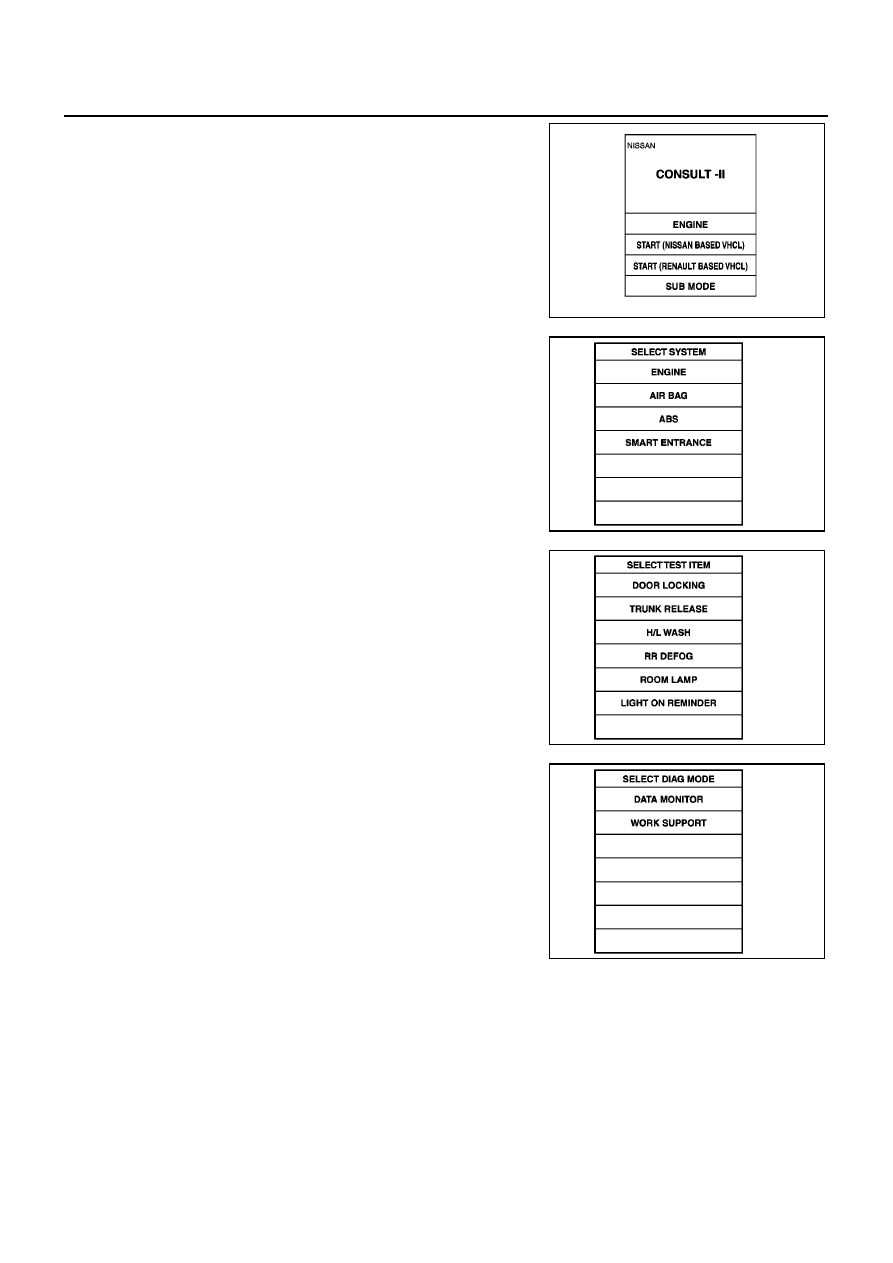

3.

Turn ignition switch “ON”.

4.

Touch “START(NISSAN BASED VHCL)”.

5.

Touch “SMART ENTRANCE”.

6.

Touch “DOOR LOCKING” or “TRUNK RELEASE”.

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPORT” are available.

MBIB0233E

SIIA1678E

SIIA1676E

SIIA1677E
