POWER DOOR LOCK SYSTEM

PFP:24814

System Description

EIS005GP

OPERATION

Power is supplied at all times

●

through 10A fuse (No.12, located in the fusible link and fuse box)

●

to smart entrance control unit terminal 56, and

●

to key switch terminal 1,

●

through 40A fusible link (letter B, located in the fusible link and fuse box)

●

to smart entrance control unit terminal 49.

●

through 10A fuse (No. 3, located in the fusible link and fuse box)

●

to trunk release actuator terminal 2 (for sedan models).

●

to back door release actuator terminal 3 (except for sedan models).

Ground is supplied

●

to smart entrance control unit terminal 53

●

through body grounds M16, M50 and M70.

DOOR LOCK AND UNLOCK SWITCH OPERATION

When door lock/unlock switch is in LOCK position, ground is supplied

●

to smart entrance control unit terminal 13

●

through (door lock/unlock switch) terminal 1

●

through (door lock/unlock switch) terminal 3

●

through body grounds M16, M50 and M70.

With power and ground supplied, doors are locked.
When door lock/unlock switch is in UNLOCK position, ground is supplied

●

to smart entrance control unit terminal 14

●

through (door lock/unlock switch) terminal 2

●

through (door lock/unlock switch) terminal 3

●

through body grounds M16, M50 and M70.

With power and ground supplied, all doors are unlocked.

KEY REMINDER SYSTEM

●

If the ignition key is in the ignition key cylinder and driver door is open, setting door lock/unlock switch,
lock knob, key or remote controller to “LOCK” locks the door once but then immediately unlocks all doors.

BL-14

POWER DOOR LOCK SYSTEM

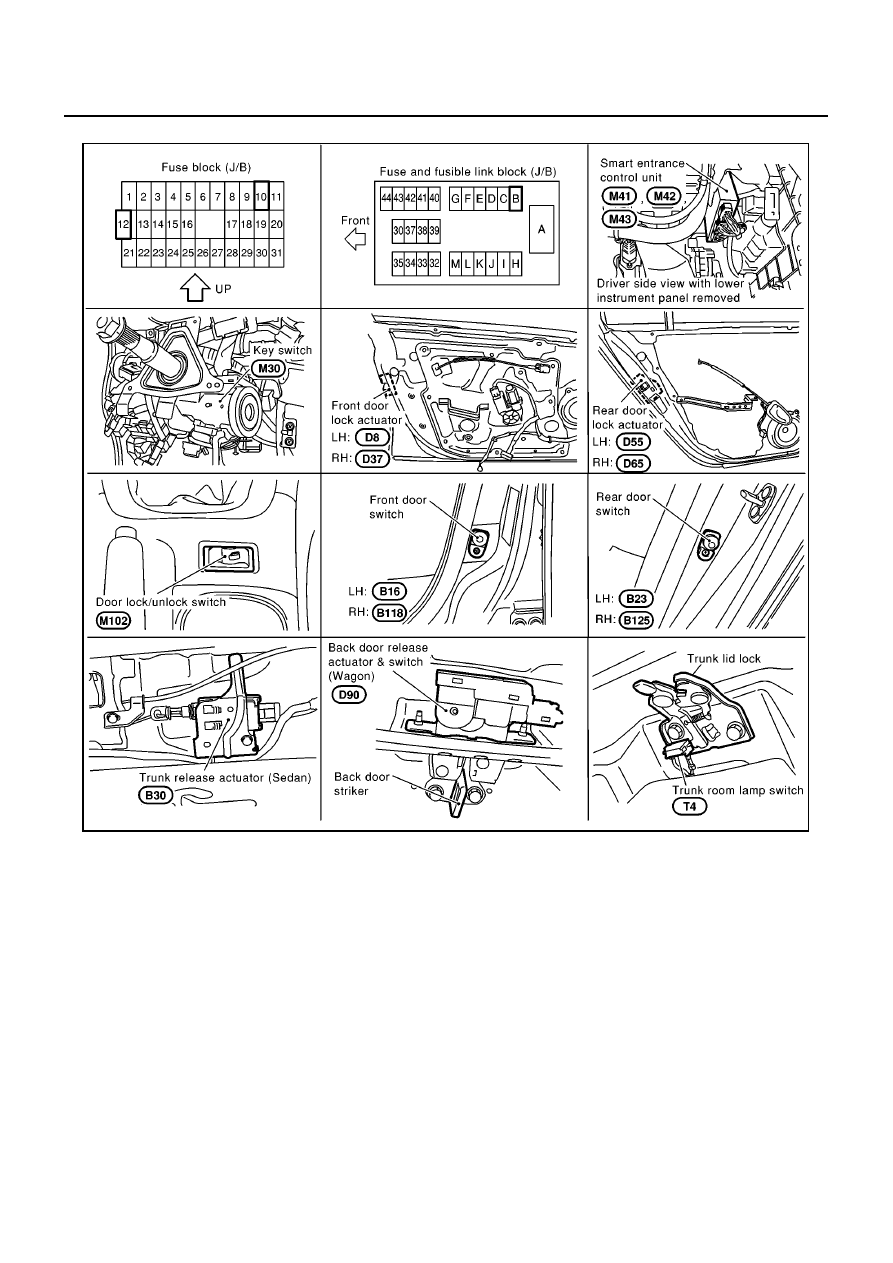

Component Parts and Harness Connector Location

EIS005GQ

SIIA1640E

POWER DOOR LOCK SYSTEM

BL-15

C

D

E

F

G

H

J

K

L

M

A

B

BL

Schematic

EIS005GR

MKWA0094E

BL-16

POWER DOOR LOCK SYSTEM

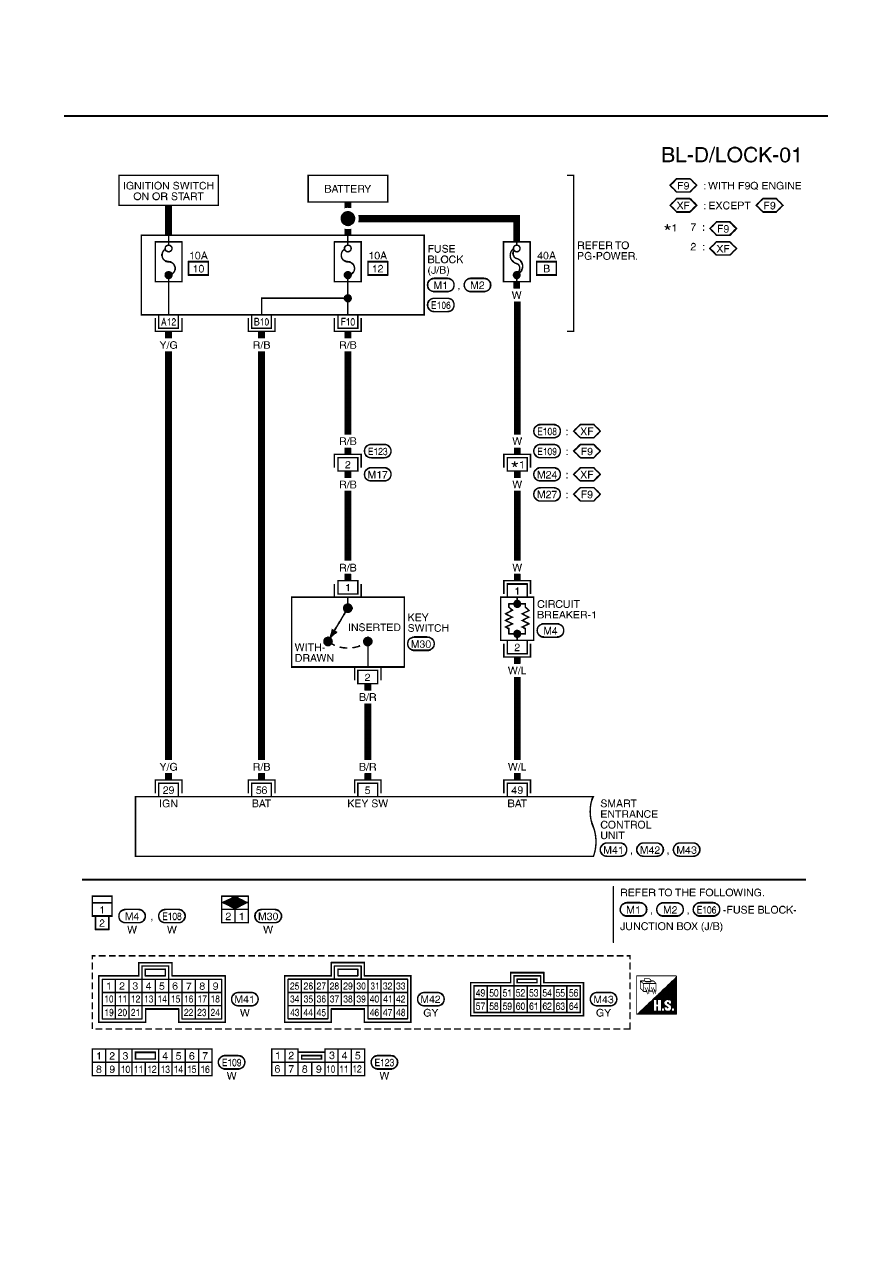

Wiring Diagram — D/LOCK —

EIS005GS

MKWA0949E
