Nissan Primera P12. Manual - part 75

HOOD

BL-9

C

D

E

F

G

H

J

K

L

M

A

B

BL

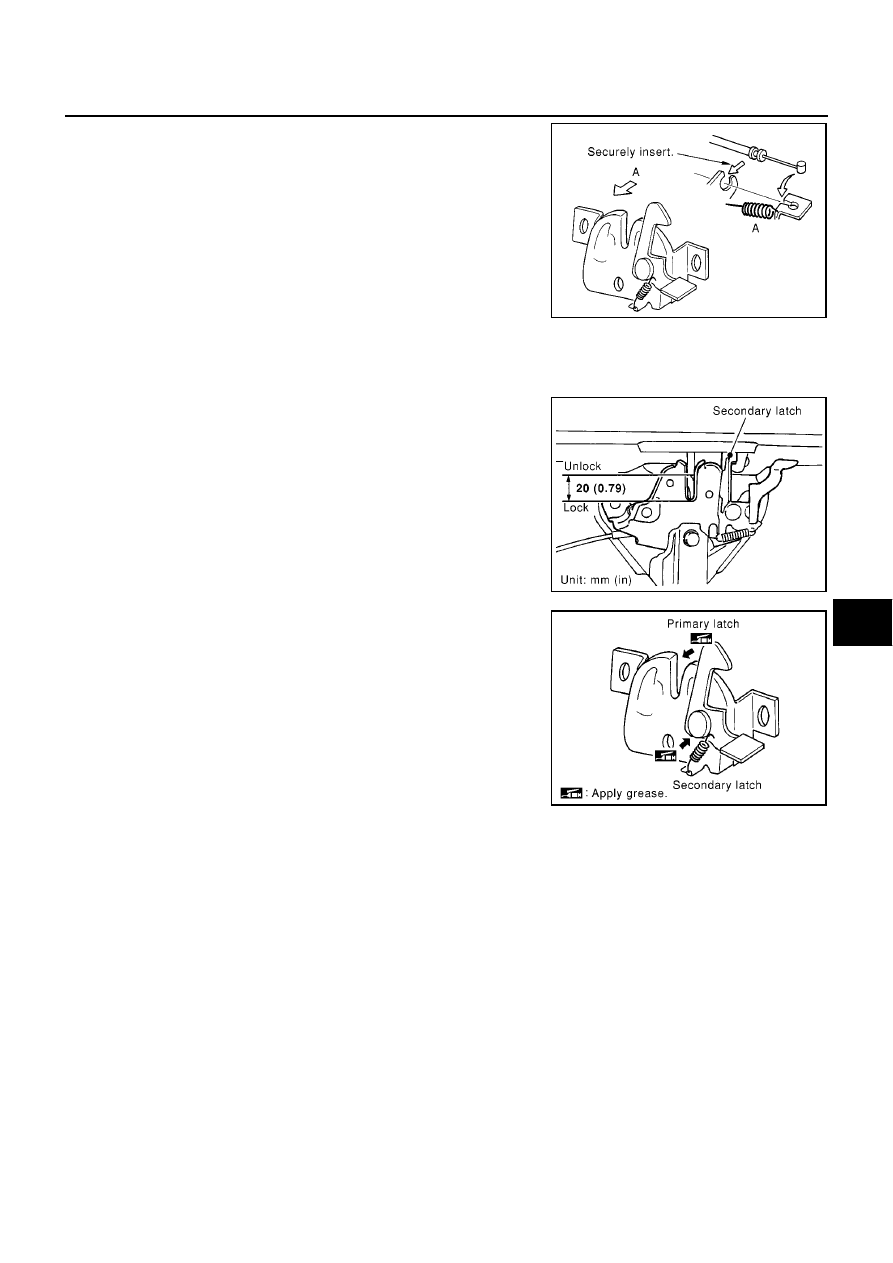

4.

Connect cable securely to the lock.

5.

After connection, confirm proper adjustment and operation for
both hood lock and hood opener.

Hood Lock Control Inspection

EIS005GL

NOTE:
If the hood lock cable is bent or deformed, replace it.

1.

Confirm hood lock secondary latch securely engages secondary
striker by releasing it from a height of approximately 200 mm
(7.87 in).

2.

Confirm front end of the hood rises by approximately 20 mm
(0.79 in) when pulling the hood opener. Also confirm hood
opener returns to the original position.

3.

Confirm hood lock has is properly lubricated. If necessary, apply
“Grease” at the point shown in the figure.

PIIA0174E

PIIA0175E

PIIA0176E

BL-10

DOOR

DOOR

PFP:80100

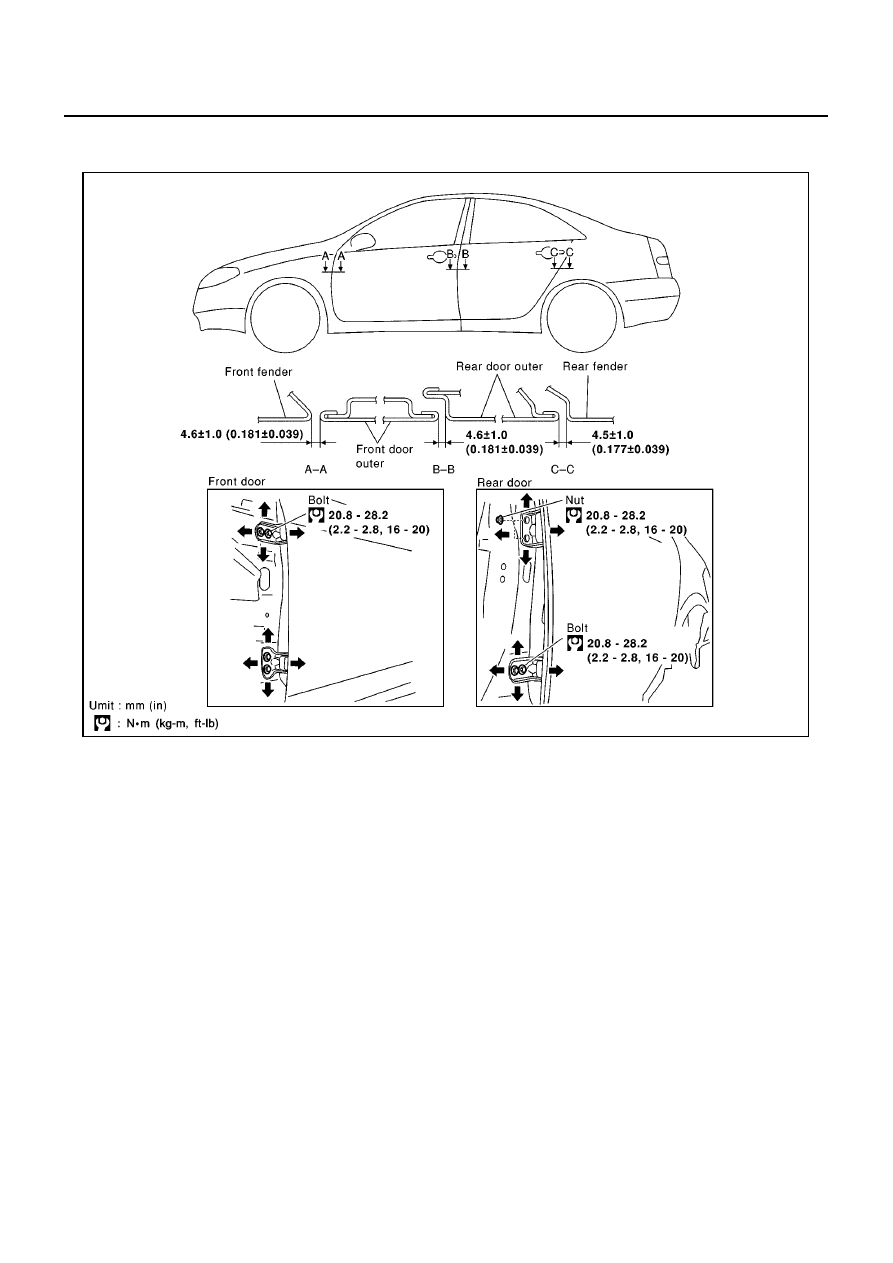

Fitting Adjustment

EIS005GM

FRONT DOOR
Longitudinal Clearance and Surface Height Adjustment at Front End

1.

Remove fender protector. Refer to the section in P12 ESM (SM2E00-1P12E0E) .

2.

Working from the inside the fender, loosen hinge mount bolts on the body. Lift rear end of the front door to
adjust clearance and surface difference properly.

REAR DOOR
Longitudinal Clearance and Surface Height Adjustment at Front End

1.

Remove upper and lower garnishes on the center pillar. Refer to the section in P12 ESM (SM2E00-
1P12E0E).

2.

Loosen mounting bolts from outside of vehicle, mounting nuts from inside of vehicle. Open rear door.
Raise rear end of it to adjust.

SIIA0630E

DOOR

BL-11

C

D

E

F

G

H

J

K

L

M

A

B

BL

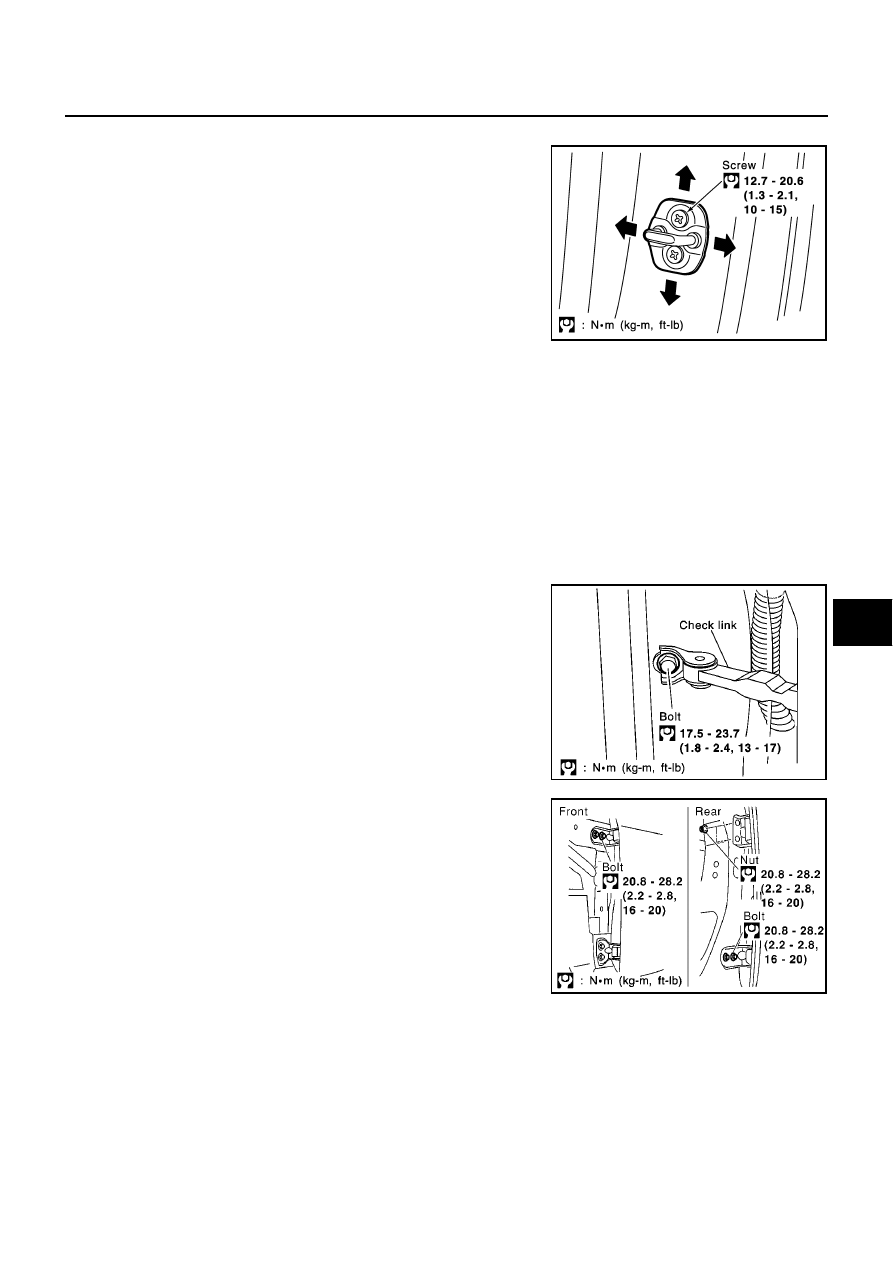

STRIKER ADJUSTMENT

Adjust striker until it is parallel to the lock engagement direction.

Removal and Installation

EIS005GN

NOTE:

●

During door assembly removal and installation, use a jack to support the door. Place shop cloths or some-
thing similar on the jack plate to protect the door and body from damage.

●

After door assembly removal and installation, always adjust it so will open and close smoothly.

●

Confirm the rotating part of the hinge has adequate lubrication. If necessary, apply Body Grease.

1.

Remove door finisher. Refer to EI section in P12 ESM (SM2E00-1P12E0E). .

2.

Remove sealing screen.
NOTE:
If sealing screen is reused, cut butyl tape in a way that leaves it on the sealing screen.

3.

Remove door harness.

4.

Remove check link mount bolts on the body.

5.

Remove hinge mount nuts and bolts on the door and then the
door assembly.

Install in the reverse order of removal.

PIIA0555E

SIIA0145E

SIIA0757E

BL-12

DOOR

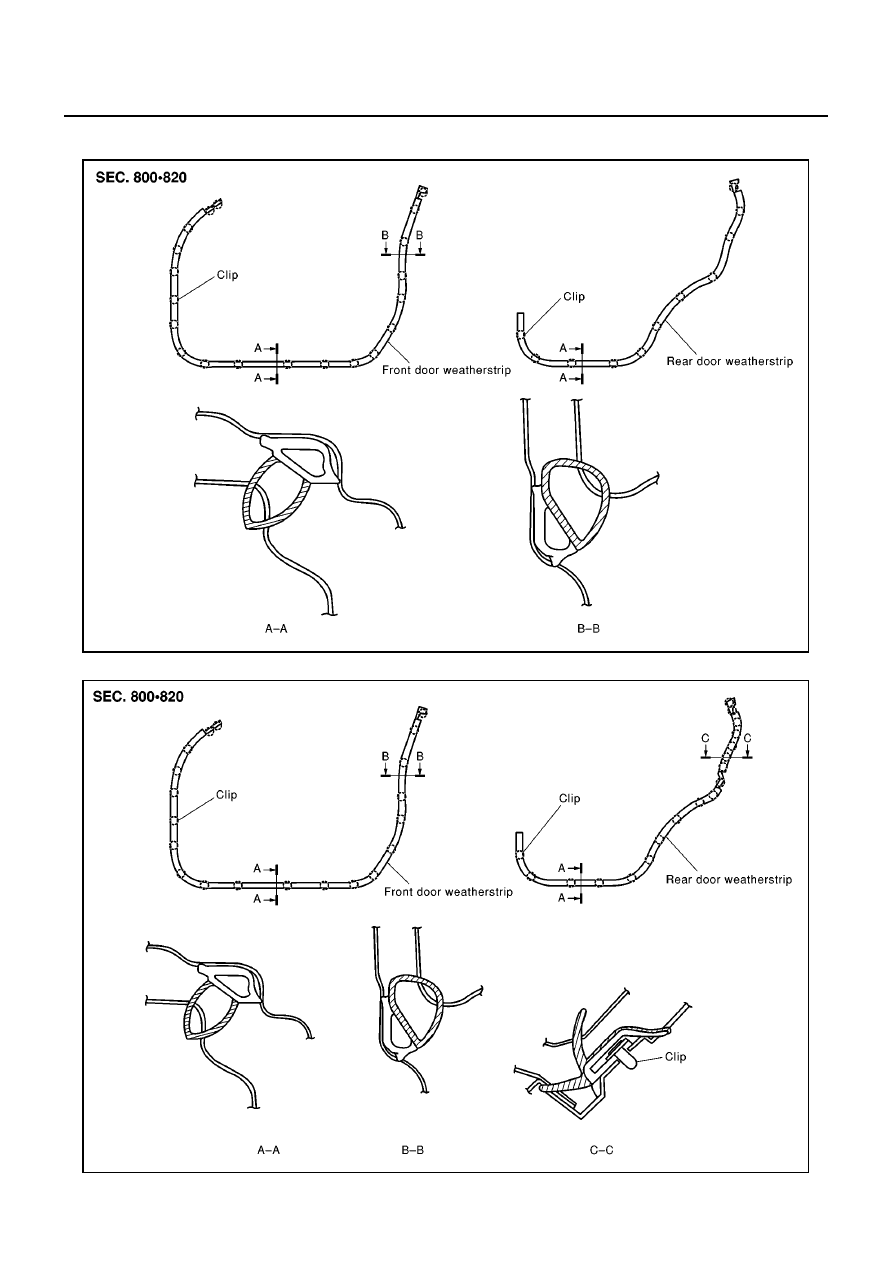

Door Weather-strip

EIS005GO

SEDAN

WAGON

SIIA0763E

SIIA0764E
