REFRIGERANT LINES

ATC-133

C

D

E

F

G

H

I

K

L

M

A

B

ATC

*1

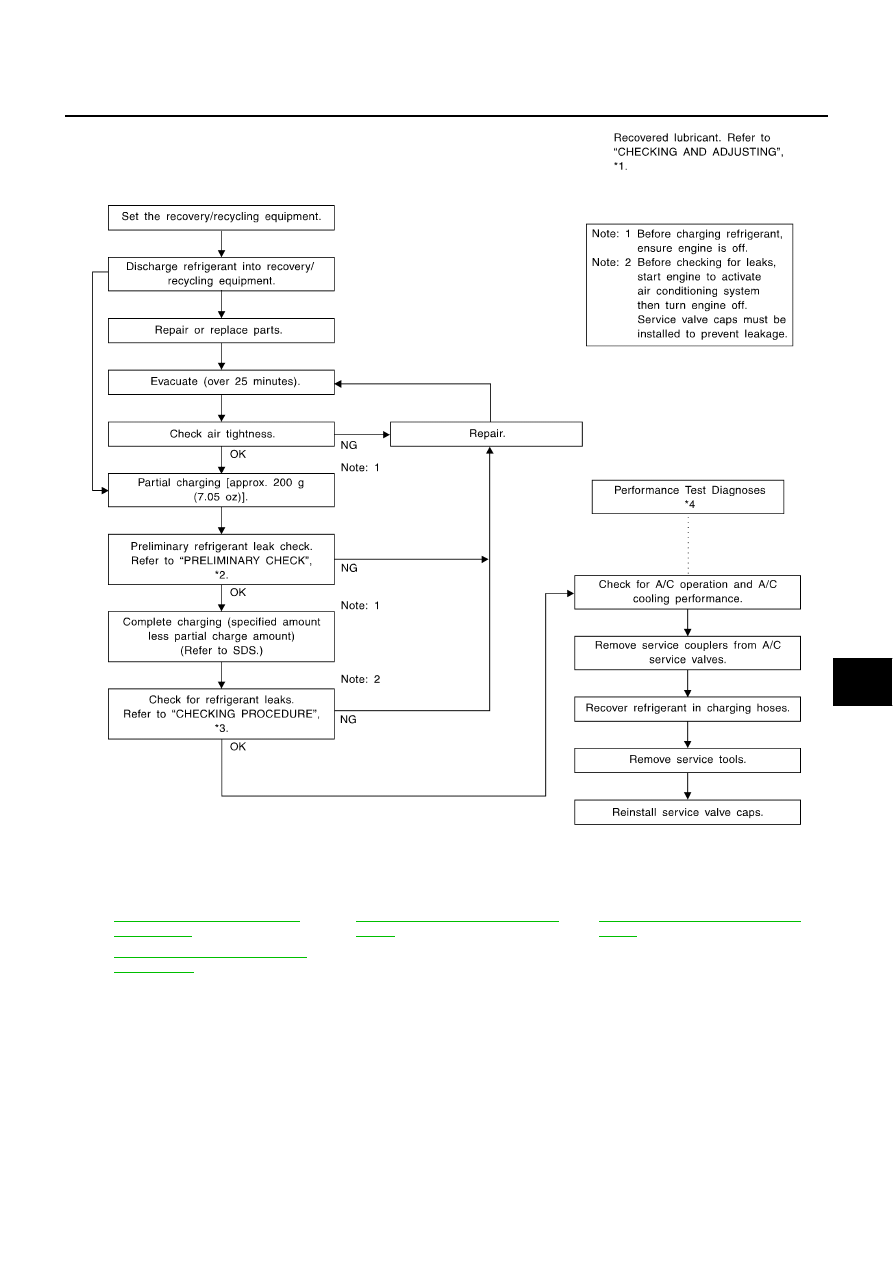

ATC-21, "LUBRICANT RETURN
OPERATION"

*2

ATC-146, "Checking for Refrigerant
Leaks"

*3

ATC-146, "Checking for Refrigerant
Leaks"

*4

ATC-89, "PERFORMANCE TEST
DIAGNOSES"

SHA383F

ATC-134

REFRIGERANT LINES

Components

EJS003A9

YD22DDTI ENGINE MODELS

Refer to

ATC-5, "Precautions for Refrigerant Connection"

.

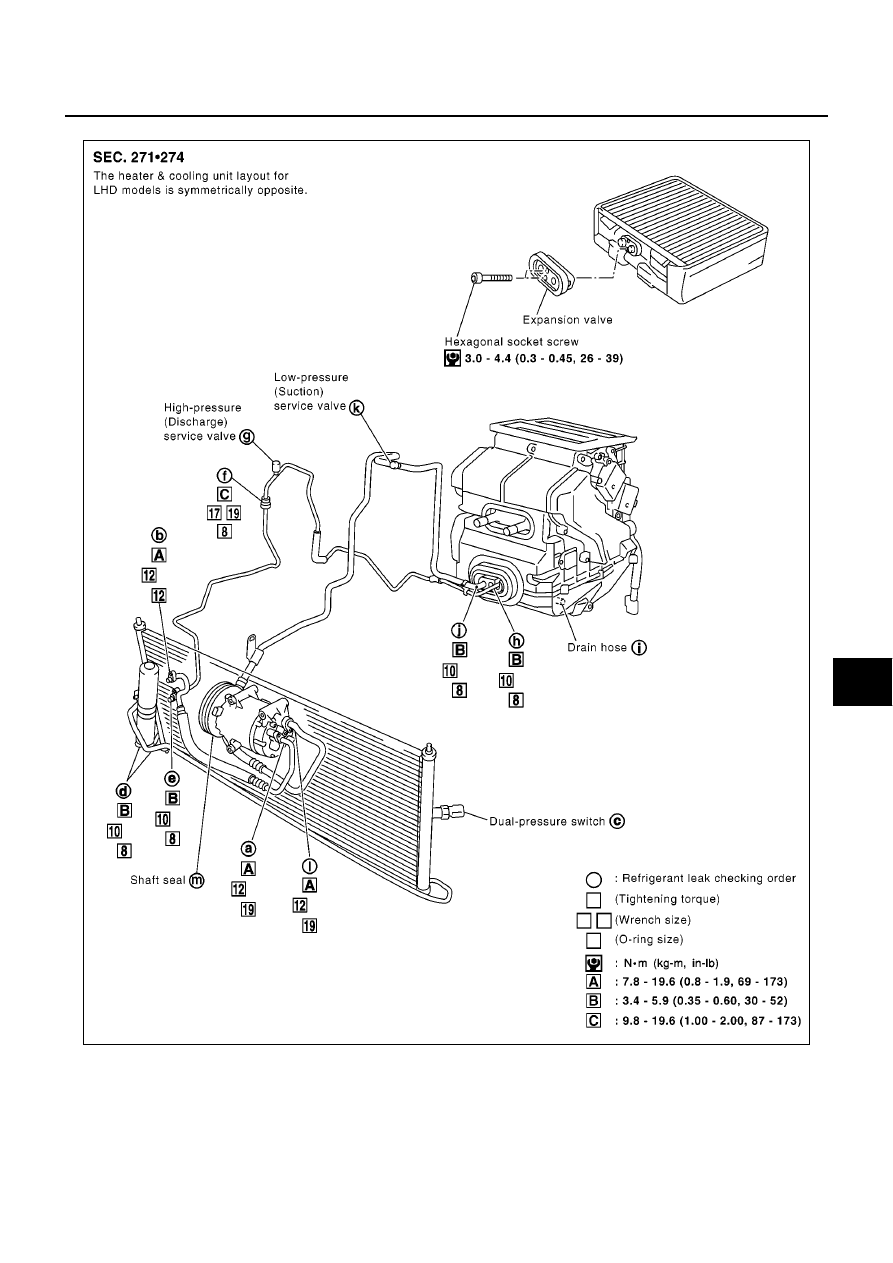

RJIA2341E

REFRIGERANT LINES

ATC-135

C

D

E

F

G

H

I

K

L

M

A

B

ATC

F9Q ENGINE MODELS

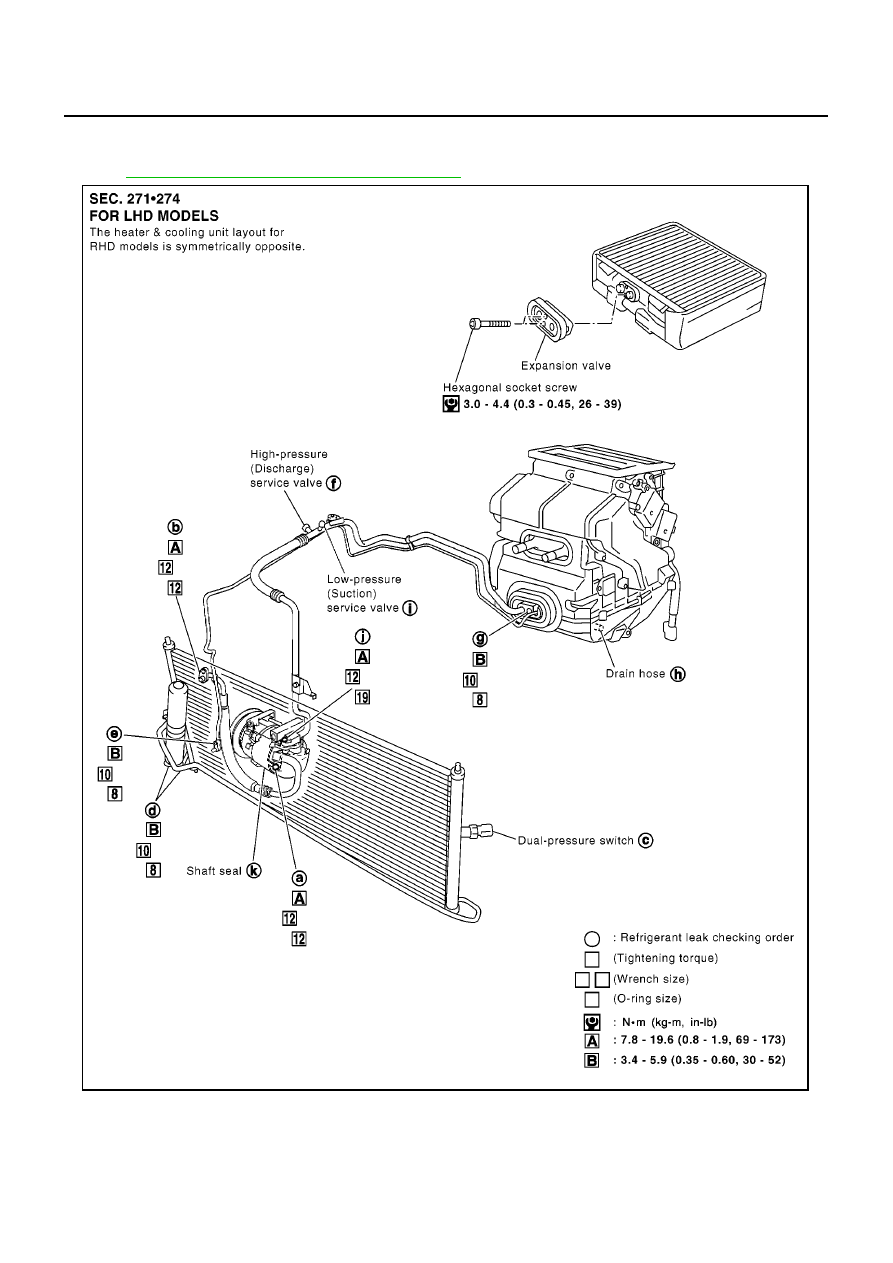

RJIA2371E

ATC-136

REFRIGERANT LINES

Compressor

EJS003AA

REMOVAL
With YD Engine

With F9Q Engine

1.

Use refrigerant collecting equipment (for HFC-134a) to discharge refrigerant.

2.

Disconnect the compressor connector.

3.

Remove the engine under cover (right side).

4.

Remove the compressor-alternator belt.
Refer to

EM-13, "DRIVE BELTS"

(YD engine),

EM-142, "DRIVE

BELTS"

(F9Q engine).

5.

Remove the mounting nuts (bolts) from the high-pressure flexi-
ble hose and low-pressure flexible hose.

CAUTION:

Cap or wrap the joint of the pipe with suitable material such
as vinyl tape to avoid the entry of air.

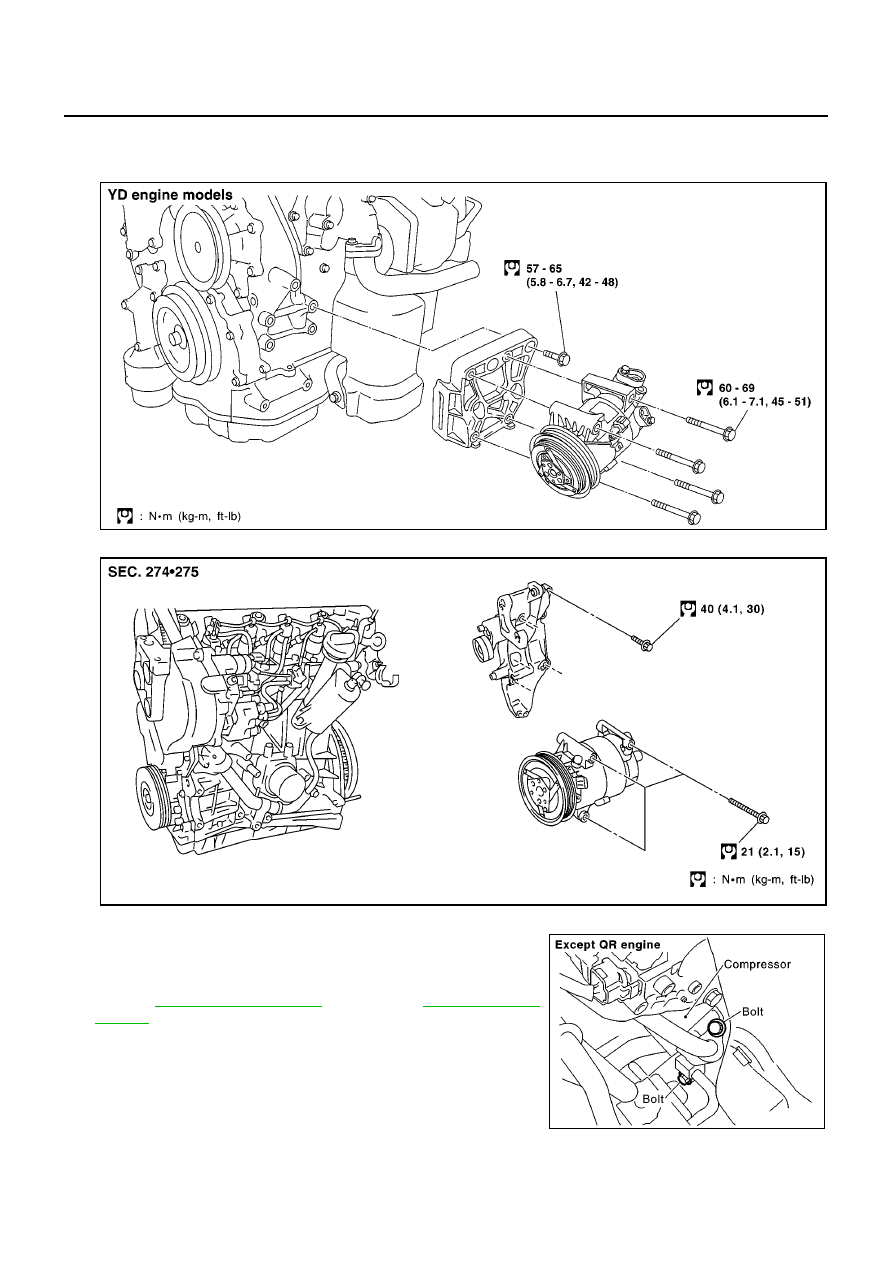

RJIA0834E

RJIA2372E

RJIA0779E
