Nissan Primera P12. Manual - part 33

MODE DOOR MOTOR

ATC-125

C

D

E

F

G

H

I

K

L

M

A

B

ATC

MODE DOOR MOTOR

PFP:27731

Removal and Installation

EJS002YQ

1.

Disconnect the mode door motor connector.

2.

Remove the mode door motor.

RJIA0826E

RJIA0827E

ATC-126

AIR MIX DOOR MOTOR

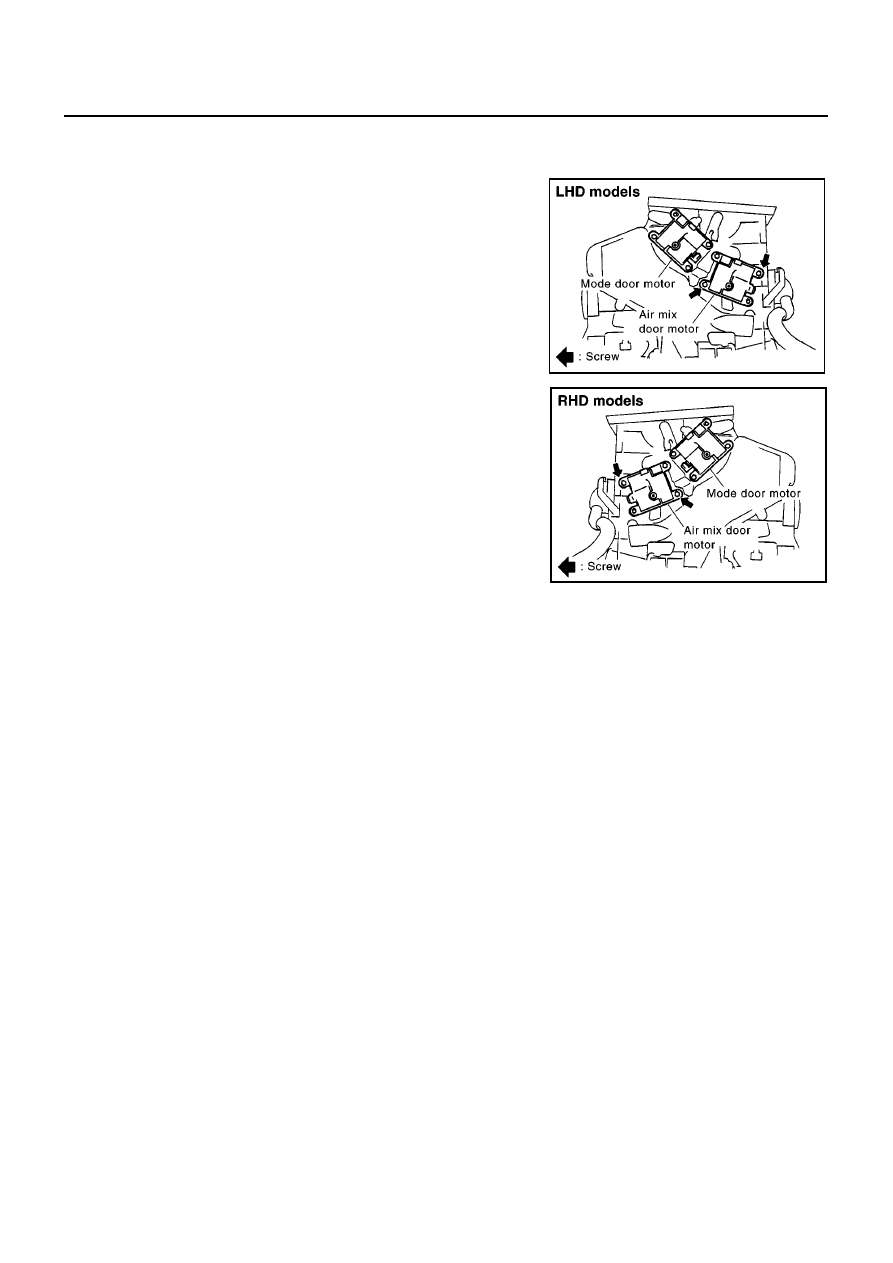

AIR MIX DOOR MOTOR

PFP:27732

Removal and Installation

EJS002YR

1.

Disconnect the air mix door motor connector.

2.

Remove the air mix door motor.

RJIA0828E

RJIA0829E

FAN CONTROL AMPLIFIER

ATC-127

C

D

E

F

G

H

I

K

L

M

A

B

ATC

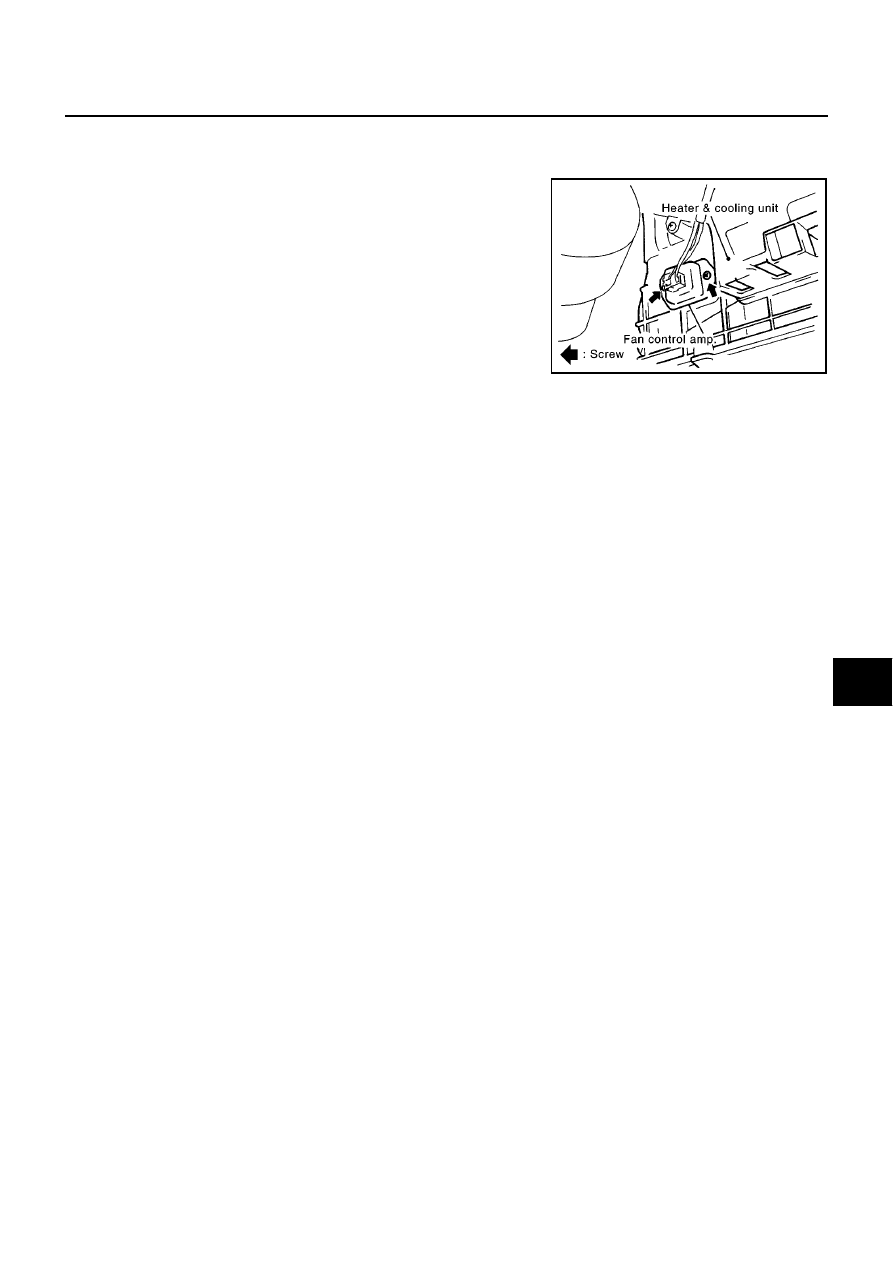

FAN CONTROL AMPLIFIER

PFP:27761

Removal and Installation

EJS002YS

1.

Remove the fan control amp.

RJIA0824E

ATC-128

VENTILATION AIR FILTER

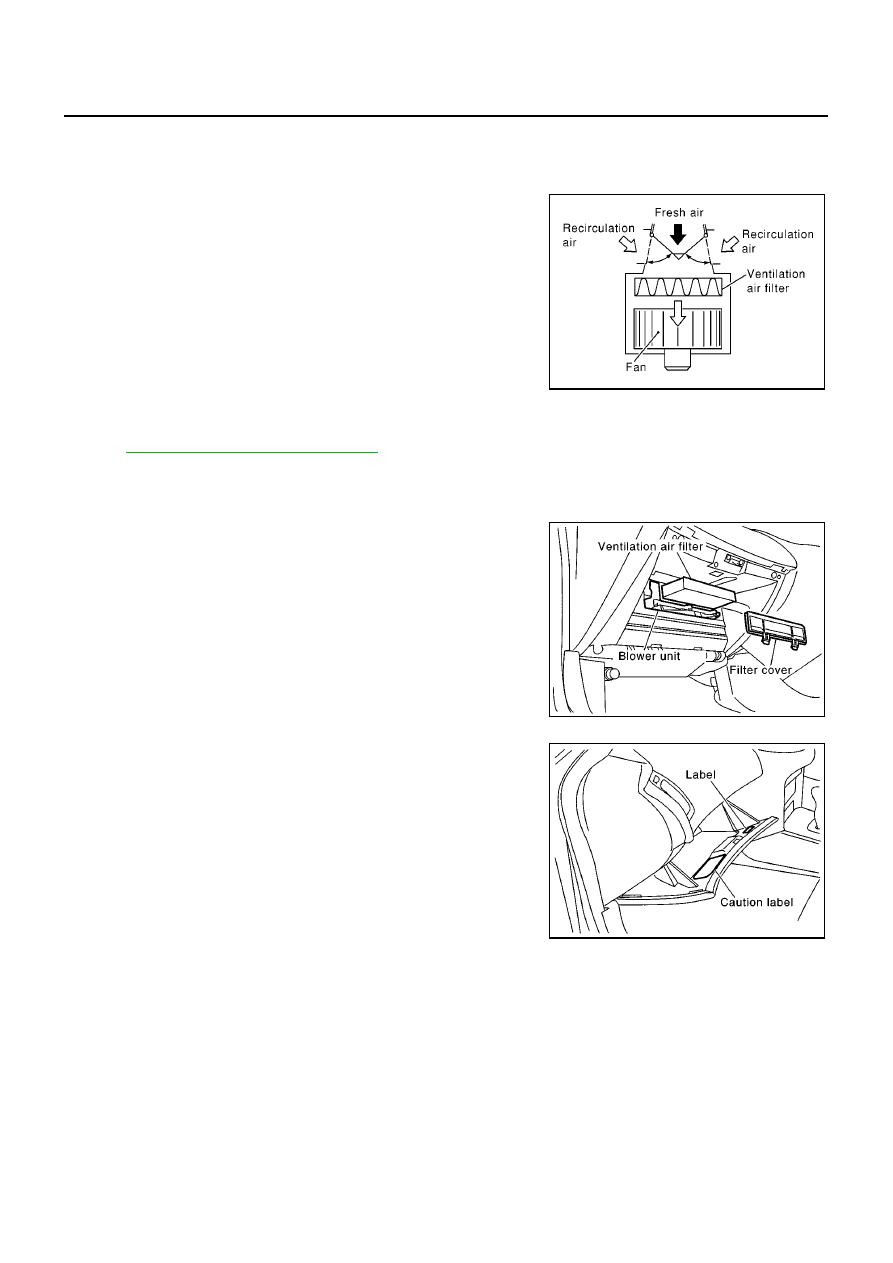

VENTILATION AIR FILTER

PFP:27277

Removal and Installation

EJS002YT

FUNCTION

Air inside passenger compartment is kept clean at either recircula-
tion or fresh mode by installing ventilation air filter into blower unit.

REPLACEMENT TIMING

Replace ventilation air filter.
Refer to

MA-7, "PERIODIC MAINTENANCE"

.

Caution label is fixed inside the glove box.

REPLACEMENT AND PROCEDURES

1.

Remove the glove box.

2.

Remove the ventilation air filter cover.

3.

Take out the ventilation air filter from blower unit.

4.

Replace with new one and reinstall on blower unit.

5.

Reinstall the glove box.

6.

Fill in the necessary details on the label and attach in to the
glove box in the position shown at right.

RHA680H

RJIA0170E

RJIA0171E
