Nissan Primera P12. Manual - part 34

HEATER CORE

ATC-129

C

D

E

F

G

H

I

K

L

M

A

B

ATC

HEATER CORE

PFP:27140

Removal and Installation

EJS002YU

1.

Remove the heater & cooling unit. Refer to

ATC-122, "Removal and Installation"

.

2.

Separate the heater & cooling unit, then remove the heater core. Refer to

ATC-124, "Disassembly and

Assembly"

.

ATC-130

DUCTS AND GRILLES

DUCTS AND GRILLES

PFP:27860

Removal and Installation

EJS002YV

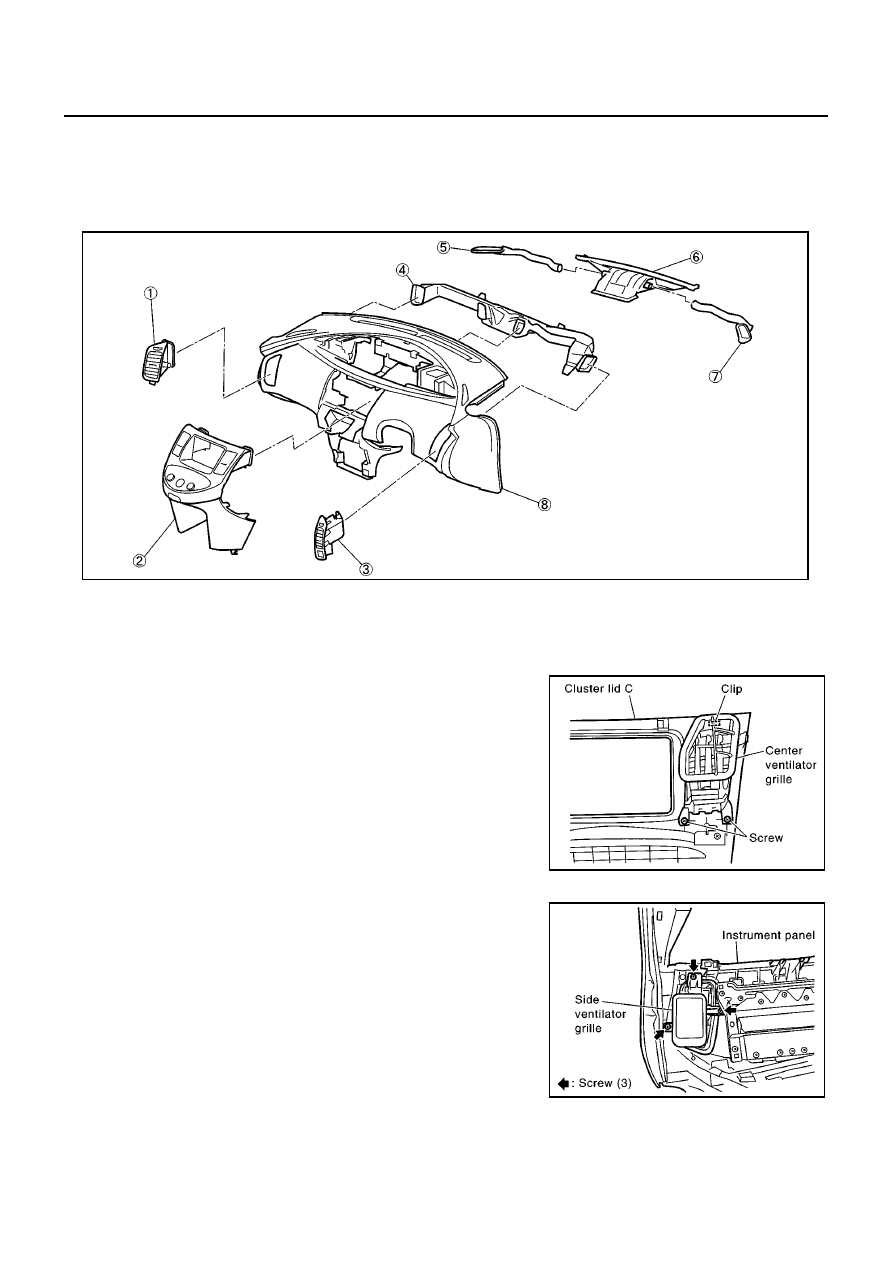

VENTILATOR DUCT, DEFROSTER NOZZLE AND DEFROSTER DUCTS

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

CENTER VENTILATOR GRILLE

1.

Remove the cluster lid C. Refer to IP section in P12 ESM
(SM2E00-1P12E0E).

2.

Remove the center ventilator grille.

SIDE VENTILATOR GRILLE

1.

Remove the instrument panel.

2.

Remove the side ventilator grille.

1.

Side ventilator grille (left)

2.

Cluster lid C (center ventilator grille)

3.

Side ventilator grille (right)

4.

Ventilator duct

5.

Side defroster duct

6.

Side defroster nozzle

7.

Side defroster duct (right)

8.

Instrument panel

RJIA0179J

RJIA0180E

RJIA0181E

DUCTS AND GRILLES

ATC-131

C

D

E

F

G

H

I

K

L

M

A

B

ATC

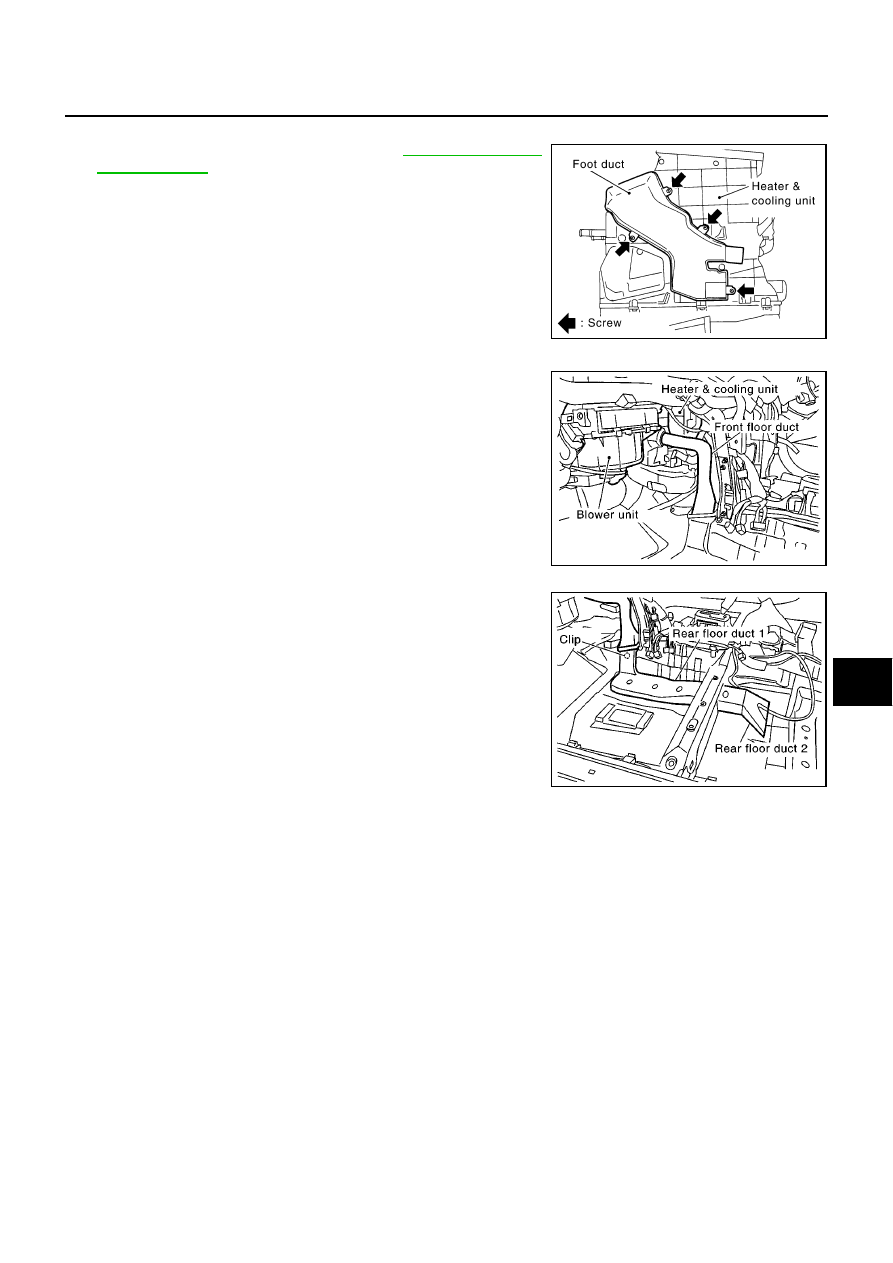

FOOT DUCT

1.

Remove the heater & cooling unit. Refer to

ATC-122, "Removal

and Installation"

.

2.

Remove the foot duct.

FLOOR DUCT

1.

Remove the front seats.

2.

Remove the instrument panel.

3.

Remove the front floor duct.

4.

Peel back the floor trim to a point where the floor duct is visible.

5.

Remove the rear floor duct 2.

6.

Remove the clip, then rear floor duct 1.

RJIA0830E

RJIA0182E

RJIA0183E

ATC-132

REFRIGERANT LINES

REFRIGERANT LINES

PFP:92600

HFC-134a (R-134a) Service Procedure

EJS003A8

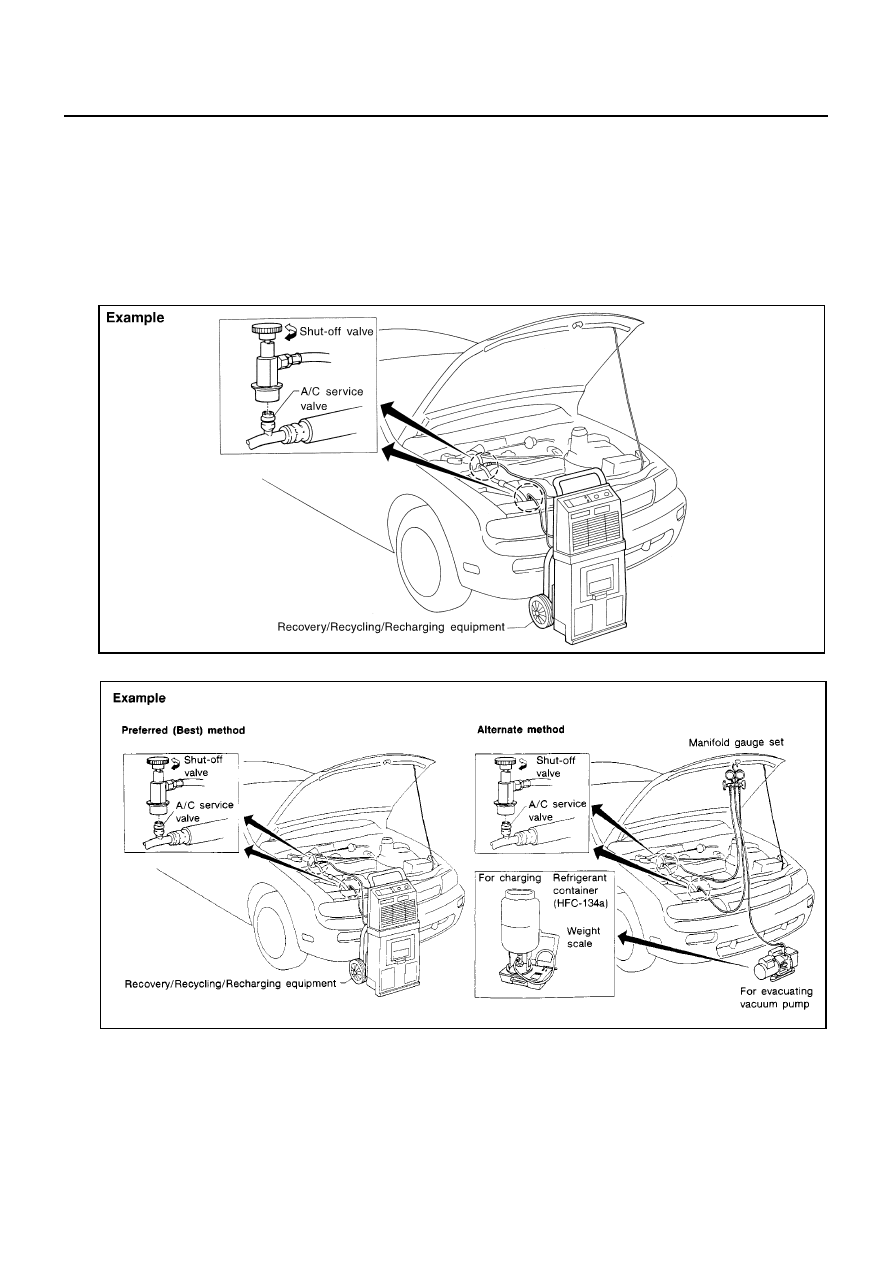

SETTING OF SERVICE TOOLS AND EQUIPMENT
Discharging Refrigerant

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. Use only approved recovery/recycling equipment to discharge HFC-134a (R-134a) refrigerant. If
accidental system discharge occurs, ventilate work area before resuming service. Additional health
and safety information may be obtained from refrigerant and lubricant manufacturers.

Evacuating System and Charging Refrigerant

SHA539DE

SHA540DC
