Снятие и установка генератора - Ниссан Микра





 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Снимите локер правой передней колесной арки (см. Главу Кузов).
  3. Снимите ремень привода генератора (см. Раздел Замена ремней привода вспомогательных агрегатов и промежуточных роликов ремней).

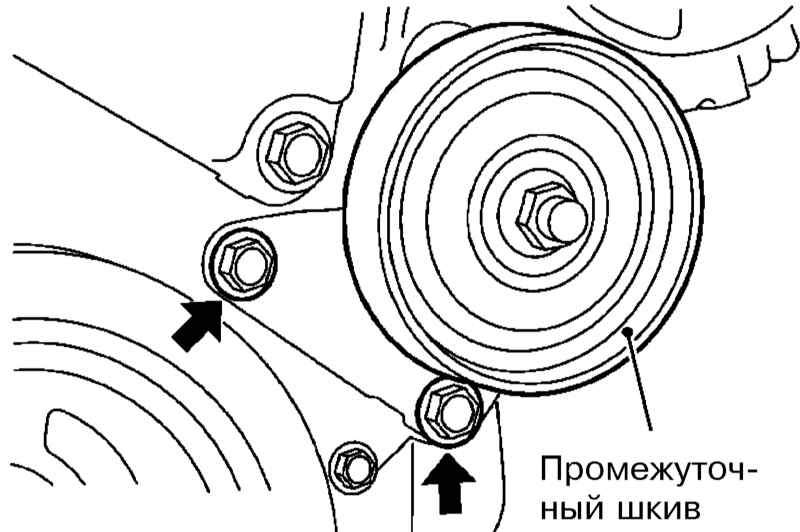

  1. Выверните болты крепления кронштейна промежуточного ролика и снимите сборку ролика.

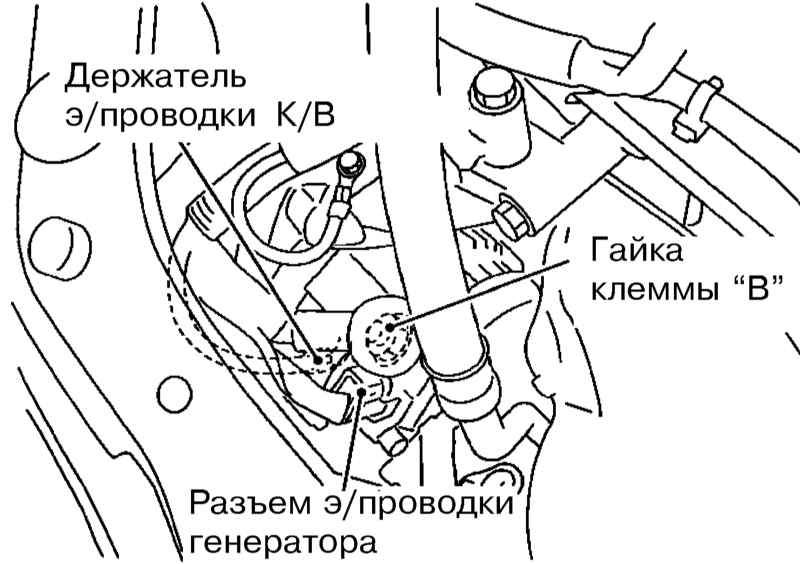

  1. Разъедините разъем электропроводки генератора. Отдайте гайку клеммы «B», гайку провода массы и снимите держатели электропроводки.

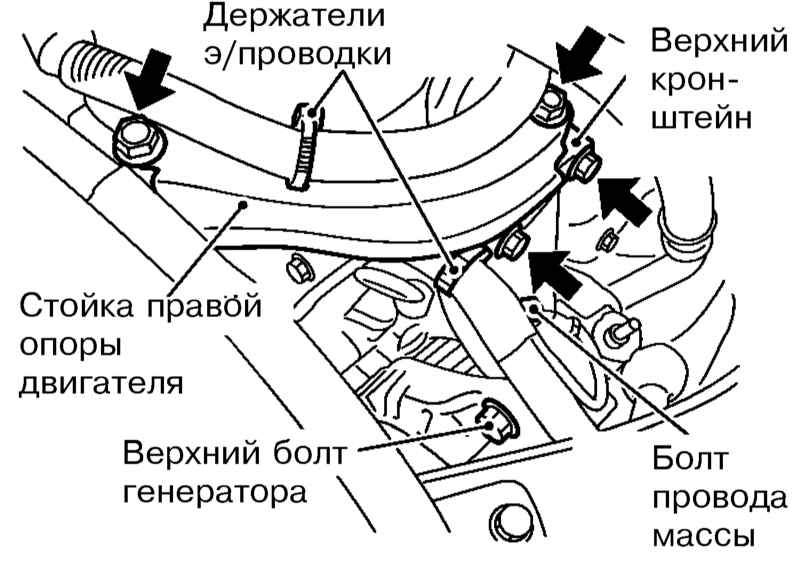

  1. Снимите стойку опоры двигателя с правой стороны.
  1. Выверните болт крепления верхнего кронштейна генератора, а также верхний болт крепления генератора.

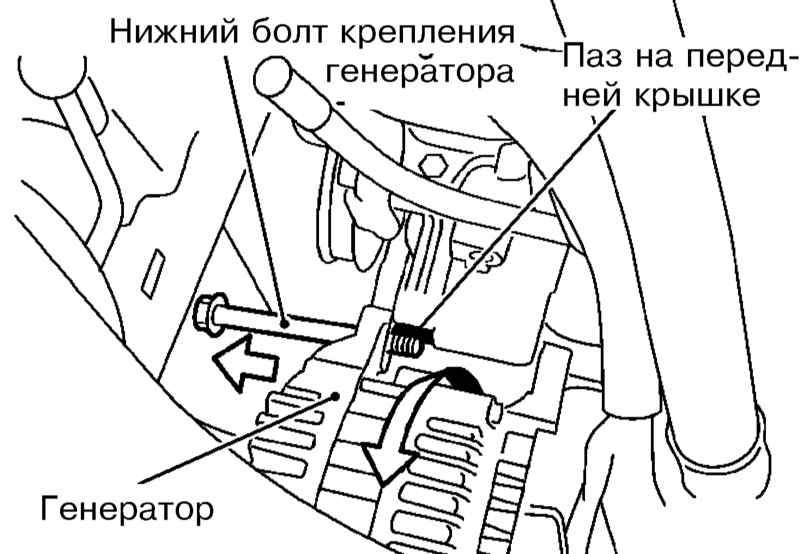

  1. Выверните нижний болт крепления генератора и извлеките болт из U-образного паза. На передней крышке генератора.
  1. Снимите генератор с автомобиля.
  2. Установка производится в обратном порядке. Соблюдайте усилия затягивания крепежа, после установки проверьте и при необходимости отрегулируйте натяжение ремня привода генератора (см. Раздел Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения).









Система запуска двигателя – общая информация и меры предосторожности - Nissan Micra K12

Общая информация

Единственной задачей системы запуска двигателя является обеспечение вращения двигателя со скоростью, достаточной для его запуска.

Система запуска состоит из стартера, аккумуляторной батареи, выключателя зажигания, тягового реле и соединительной электропроводки.

Стартер представляет собой электродвигатель постоянного тока со смешанным возбуждением и установленным снаружи электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения, якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле.

При включении стартера через обмотку тягового реле начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты замыкаются. Одновременно якорь реле через приводной рычаг обеспечивает выдвижение шестерни с обгонной муфтой, при этом ступица муфты поворачивается на винтовых шлицах вала якоря стартера и поворачивает также и шестерню, что облегчает ввод последней в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле проходит ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.

После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.

Стартер с втягивающим реле расположен параллельно коленчатому валу двигателя и закреплен на силовом агрегате.

Меры предосторожности

При проведении любых работ с системой запуска двигателя соблюдайте следующие требования:

  1. Во избежание выхода э/мотора из строя в результате перегрева не включайте стартер более чем на 15 секунд, - перед повторным включением выждите не менее 1 минуты. Длительное проворачивание не запускающегося двигателя стартером приводит к скоплению несгоревшего топлива в каталитическом преобразователе, что чревато выходом последнего из строя в результате воспламенения при осуществлении запуска;
  2. Стартер подключен непосредственно к аккумуляторной батарее и небрежное обращение с ним может явиться причиной возгорания в результате короткого замыкания;
  3. Перед началом работ по обслуживанию стартера всегда отсоединяйте от батареи отрицательный провод.









Снятие и установка стартера - Ниссан Микра





 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный провод от аккумуляторной батареи.

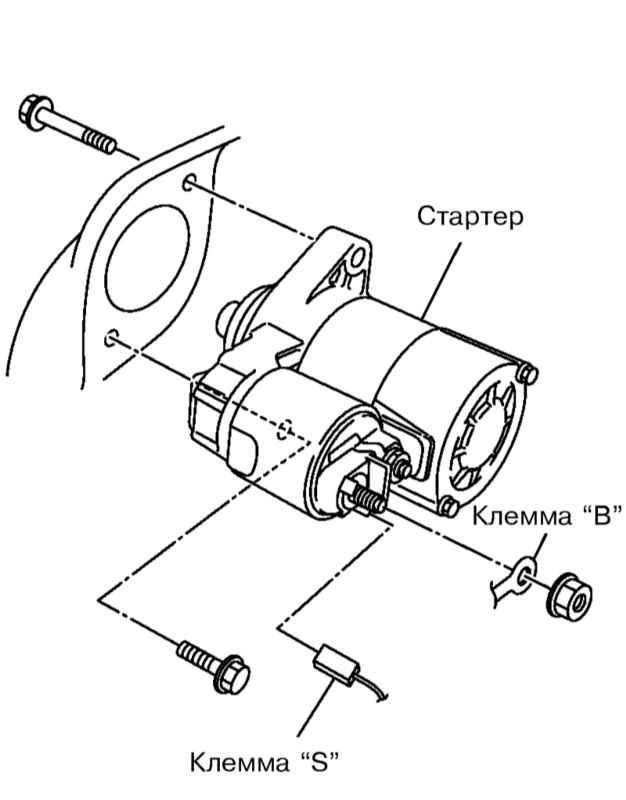

  1. Выверните верхний болт крепления стартера.
  1. Отсоедините от стартера клеммы «S» и «B».
  2. Выверните нижний болт и снимите стартер.
  3. Установка производится в обратном порядке.
