Сцепление - Ниссан Микра





Общая информация

Сцепление предназначено для разрыва силовой связи между двигателем и РКПП при переключении передачи и благодаря фрикционной связи обеспечивает плавную передачу крутящего момента на ходовую часть при начале движения.

Сцепление состоит из нажимного и ведомого дисков, а также гидравлического привода с главным и исполнительным цилиндрами.

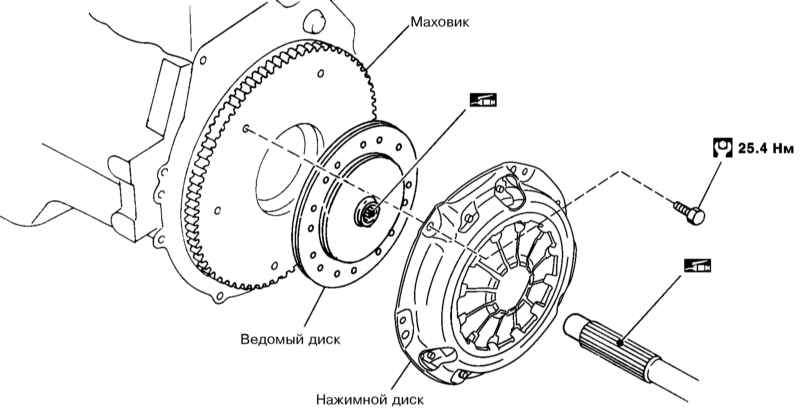

Компоненты сцепления

Нажимной диск болтами крепится к маховику, связанному с коленчатым валом двигателя. Между нажимным диском и маховиком находится ведомый диск, который прижимается к маховику нажимным подшипником исполнительного цилиндра. Ведомый диск связан с первичным валом РКПП через шлицевое соединение.

При выжимании педали сцепления тормозная жидкость из общего резервуара через главный цилиндр сцепления под давлением передается в исполнительный цилиндр (CSC). Нажимной подшипник исполнительного цилиндра воздействует на нажимной диск. При этом ведомый диск отводится от маховика и силовая связь между двигателем и РКПП прерывается. В отпущенном состоянии нажимная пружина прижимает подшипник к диафрагменной пружине нажимного диска. Это снижает износ нажимного подшипника сцепления, т.к. он при включении не разгоняется до числа оборотов двигателя. Регулировка привода сцепления не требуется.

При каждом включении и выключении сцепления в результате силового воздействия происходит износ фрикционных накладок ведомого диска. Ведомый диск представляет собой изнашивающуюся деталь, однако средний срок его службы довольно большой и зависит в основном от нагрузки на двигатель и стиля вождения.









Снятие и установка педали сцепления - Ниссан Микра



Регулировка педали сцепления описана в Разделе Проверка тормозной системы и сцепления; Данные для регулировки указаны в Спецификациях.



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите часть отделки панели приборов под рулевой колонкой (см. Главу Кузов).
  1. Снимите фиксацию наконечника штока главного цилиндра и отсоедините его от педали сцепления.
  1. Снимите с кронштейна педали сцепления держатель электропроводки датчика положения педали сцепления.
  2. Разъедините разъем датчика положения педали сцепления.
  1. Отдайте 3 гайки и снимите сборку педали сцепления.
  1. Установка производится в обратном порядке.





Прокачка гидропривода сцепления - Ниссан Микра





Следите за тем, чтобы резервуар тормозной жидкости не оказался пустым. При работе с тормозной жидкостью соблюдайте меры предосторожности – жидкость ядовита!



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Наполните резервуар свежей тормозной жидкостью.

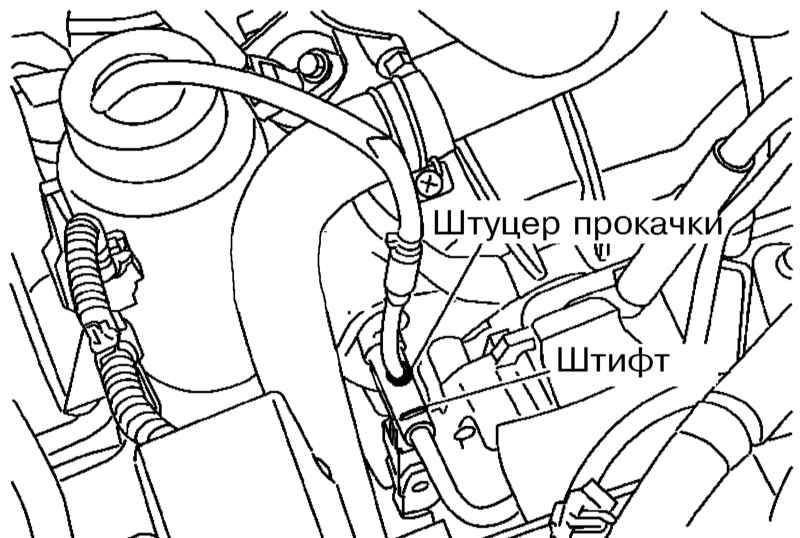

  1. Снимите резиновую крышку и подсоедините прозрачный шланг к штуцеру прокачки сцепления.

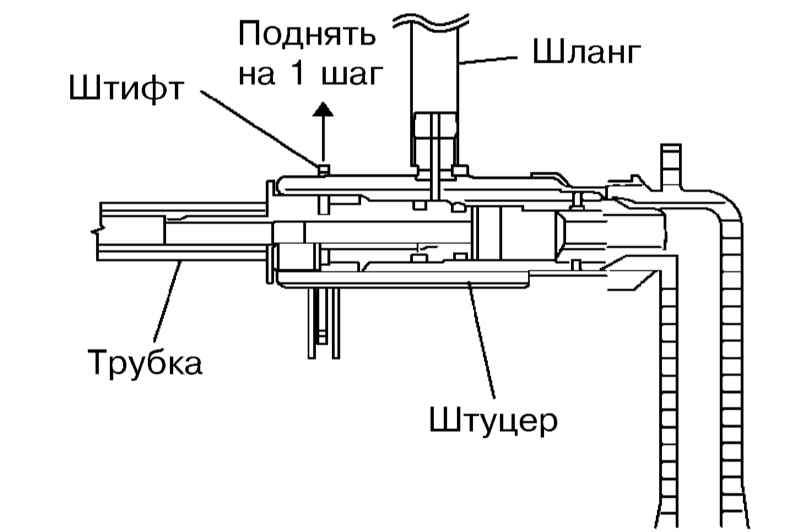

  1. Поднимите на один шаг штифт со стороны трубки.




Не снимайте штифт полностью.
  1. Медленно полностью выжмите и отпустите педаль сцепления 15 раз с интервалом 2 ÷ 3 секунды. Удерживайте педаль, чтобы предотвратить ослабление трубки на штуцере прокачки при приложении к ней давления.
  1. Сдвиньте трубку на 5 мм в направлении, указанном стрелкой и спустите жидкость.
  1. Верните трубку в исходное положение.
  2. Отпустите педаль сцепления и выждите 5 с.
  3. Повторяйте действия, описанные в пунктах с 4 по 7, пока в вытекающей жидкости не исчезнут воздушные пузыри.





Снятие и установка главного цилиндра - Ниссан Микра





При работе с тормозной жидкостью соблюдайте меры предосторожности – она ядовита!



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откачайте жидкость резервуара тормозной жидкости и снимите шланг с ниппеля.

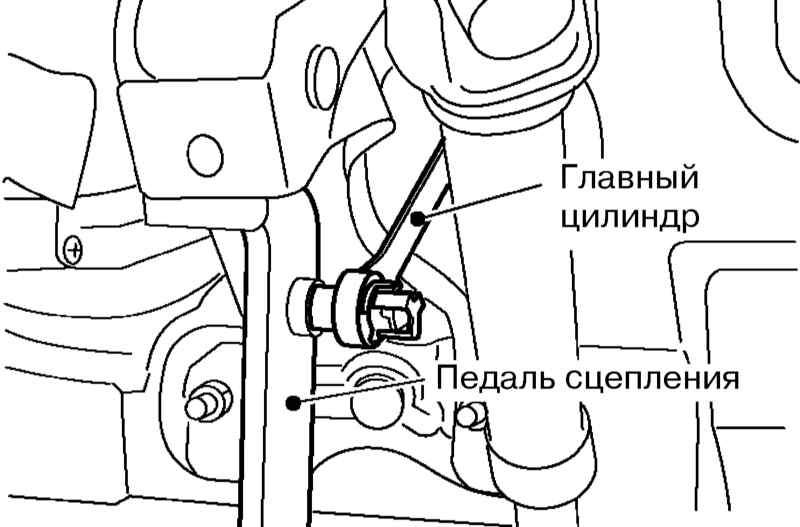

  1. Отцепите шток главного цилиндра от педали сцепления.

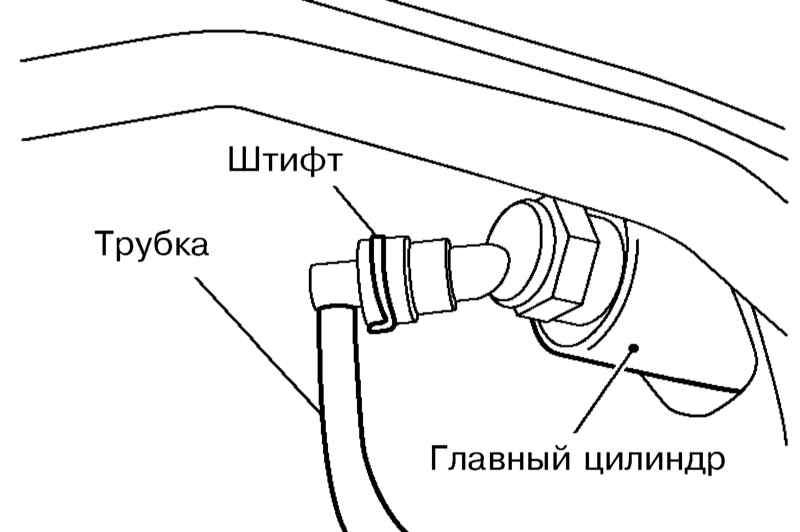

  1. Извлеките из главного цилиндра штифт и отсоедините трубку гидропривода сцепления.
  1. Поверните главный цилиндр по часовой стрелке на угол 45 град. и снимите его.
  2. Установка производится в обратном порядке. После установки отрегулируйте положение педали сцепления (см. Раздел Проверка тормозной системы и сцепления).







 Снятие и установка исполнительного цилиндра

После снятия с автомобиля РКПП заменяйте исполнительный цилиндр.



 ПОРЯДОК ВЫПОЛНЕНИЯ

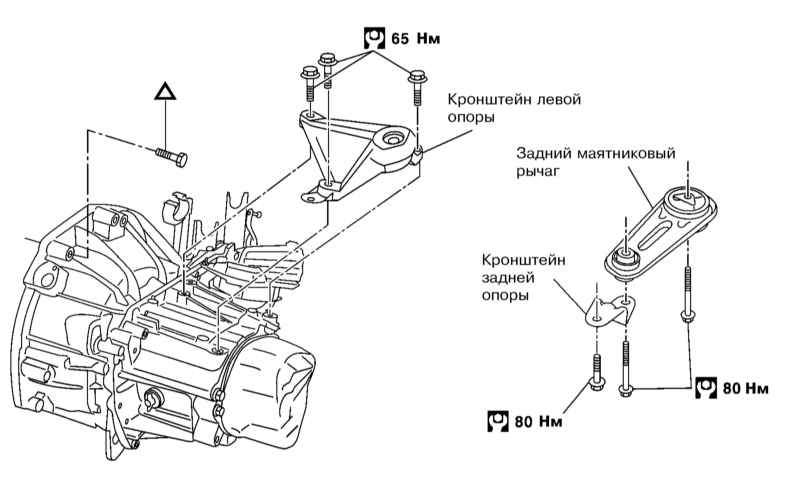

  1. Снимите РКПП (см. Раздел Снятие и установка РКПП).

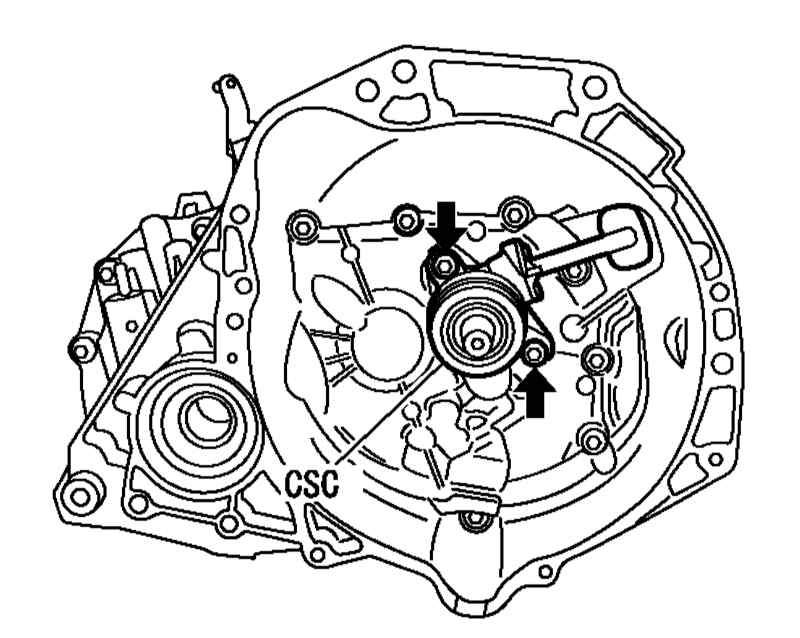

  1. Выверните болты и снимите исполнительный цилиндр с РКПП.
  1. Установка производится в обратном порядке. В заключение прокачайте гидропривод педали сцепления (см. Раздел Прокачка гидропривода сцепления).





Снятие и установка сцепления - Nissan Micra K12





После снятия с автомобиля РКПП заменяйте исполнительный цилиндр. Не допускайте попадания смазки или масла на рабочие поверхности сцепления.

Последовательность затягивания болтов крепления сцепления




 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите РКПП (см. Раздел Снятие и установка РКПП).
  2. Компоненты установки сцепления указаны на иллюстрации Компоненты сцепления.
  3. При помощи специального приспособления, установленного на зубчатый венец маховика, заблокируйте его от проворачивания.
  4. Равномерно отдайте болты крепления нажимного диска сцепления и снимите нажимной и ведомый диски.
  5. При необходимости проверьте компоненты сцепления в соответствии с приведенными в Спецификациях параметрами.
  6. Очистите шлицы входного вала РКПП от старой смазки и грязи. Нанесите на шлицы новую смазку толщиной не более 1 мм (общее количество – 0.4 грамма).
  7. Установите ведомый диск на входной вал РКПП и удалите выступившую смазку.
  8. Установите нажимной диск, затянув его болты от руки.
  9. Отцентрируйте диски и равномерно затяните болты крепления нажимного диска в последовательности, указанной на иллюстрации выше, и с усилиями, указанными в Спецификациях.
  10. Установите РКПП.
