Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения Nissan Micra K12







Проверка

Износ кромок ребер приводного ремня

Поперечные трещины (D) с обратной стороны ремня и отслоение ребер (E)

Разлохмачивание боковых ребер (F), трещины (H) и отслоение боковых ребер (G)

Отрыв ребер (J), трещины (K)

Натяжение приводного ремня (клинового или мультиребристого) регулируется автоматически, однако его следует периодически проверять вместе с состоянием ремня.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Пальцами пройдитесь по всей длине ремня, ощупывая его на наличие трещин и расслоений. Также проверьте, нет ли на ремне потертостей и заполированных до блеска участков. Ремень следует осматривать с обеих сторон, что подразумевает необходимость его перекручивания. Попутно убедитесь в отсутствии ржавчины, трещин и заусенцев на шкивах. На рабочей поверхности ремня допускается наличие неглубоких перпендикулярных трещин. Если эти трещины не выходят за границы одного ребра и не очень глубокие, заменять ремень нет необходимости.
  2. Удостоверьтесь в правильности положения ремня на шкивах.
  3. При необходимости замените приводной ремень (см. Главу Двигатель).
  4. Проверка натяжения производится при помощи специального приспособления в местах, указанных на иллюстрациях в Спецификациях.

Регулировка натяжения

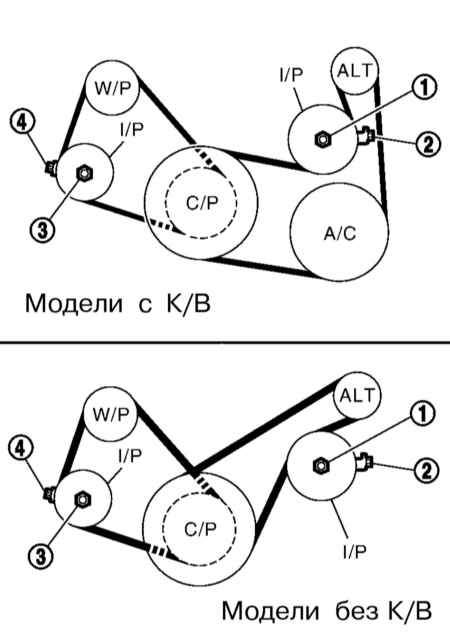

Регулировка натяжения ремней

W/P — Водяной насос
I/P — Промежуточный ролик
C/P — Коленчатый вал
ALT — Генератор


A/C — Компрессор К/В
1,3 — Контргайка
2,4 — Регулировочный болт



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Регулировка натяжения ремня производится посредством регулировочного болта натяжителя.
  2. Снимите локер правой колесной арки и отдайте контргайку промежуточного шкива.
  3. Затяните контргайку от руки и отпустите ее на пол-оборота против часовой стрелки.
  4. Отрегулируйте натяжение ремня (см. Спецификации), вращая регулировочный болт натяжителя.
  5. Затяните контргайку с усилием 24.5 ÷ 31.4 Н•м.
  6. Проверните коленчатый вал на 2 оборота в направлении часовой стрелки и снова проверьте натяжение ремня
