AV

U111C FRONT CAMERA IMAGE SIGNAL CIRCUIT

AV-201

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace harness or connectors.

2.

CHECK FRONT CAMERA POWER SUPPLY VOLTAGE

1.

Connect around view monitor control unit and front camera connectors.

2.

Turn ignition switch ON.

3.

Check voltage between around view monitor control unit connector M8 and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Replace around view monitor control unit. Refer to

AV-267, "Removal and Installation"

.

3.

CHECK FRONT CAMERA IMAGE SIGNAL AND IMAGE SIGNAL GROUND CIRCUIT CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect around view monitor control unit and front camera connectors.

3.

Check continuity between around view monitor control unit connector M8 and front camera connector
E106.

4.

Check continuity between around view monitor control unit connector M8 and ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness or connectors.

4.

CHECK FRONT CAMERA IMAGE SIGNAL

1.

Connect around view monitor control unit and front camera connectors.

2.

Turn ignition switch ON.

3.

Check signal between the terminals of around view monitor control unit connector M8.

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M8

68

No

Around view monitor control unit

Ground

Condition

Voltage

(Approx.)

Connector

Terminal

M8

68

CAMERA switch is ON or
selector lever in R (re-
verse).

6.0 V

Around view monitor control unit

Front camera

Continuity

Connector

Terminals

Connector

Terminals

M8

71

E106

4

Yes

72

5

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M8

71

No

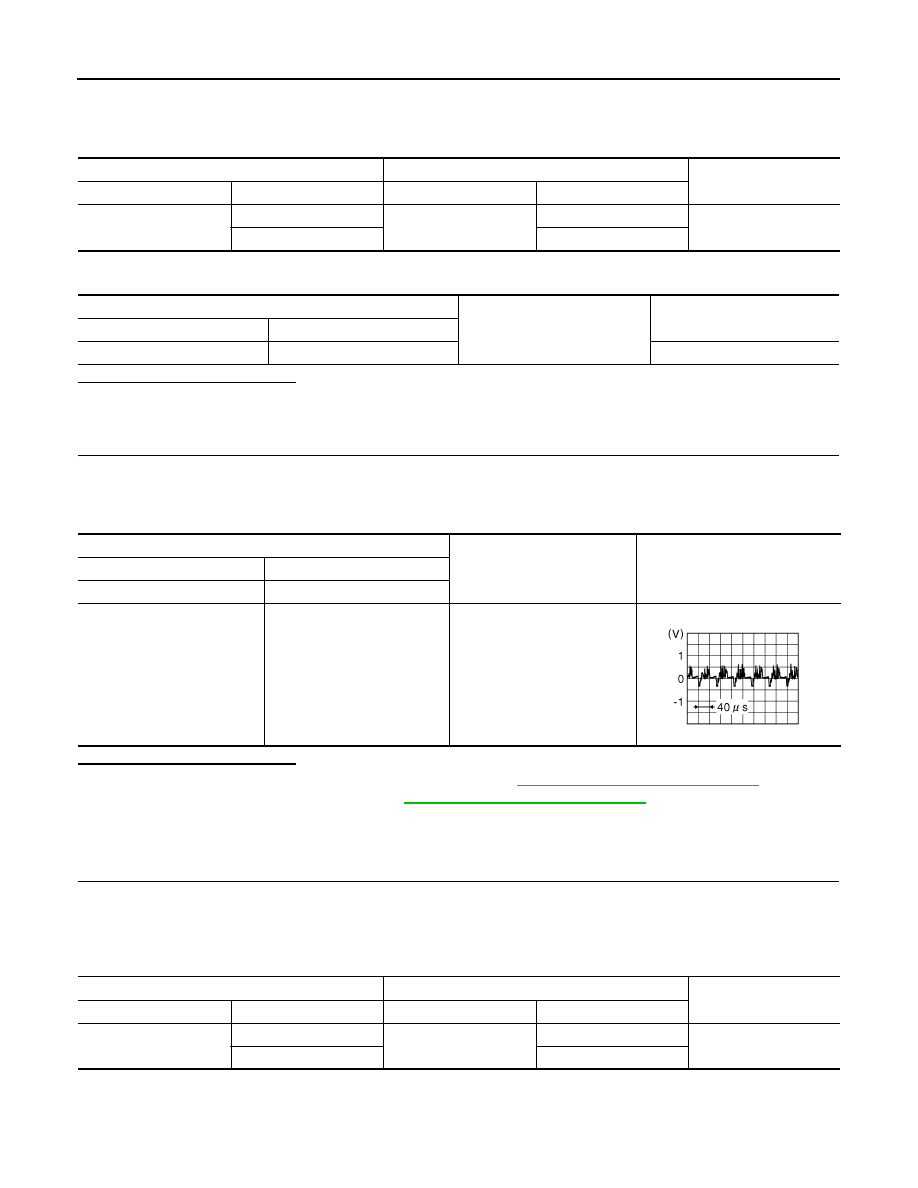

AV-202

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION]

U111C FRONT CAMERA IMAGE SIGNAL CIRCUIT

Is the inspection result normal?

YES

>> Replace around view monitor control unit. Refer to

AV-267, "Removal and Installation"

.

NO

>> Replace front camera. Refer to

AV-268, "Removal and Installation"

.

Around view monitor control unit connector M8

Condition

Reference value

(+)

(

)

Terminal

Terminal

71

72

CAMERA switch is ON or se-
lector lever in R (reverse).

JSNIA0834GB

AV

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

AV-203

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

DTC Logic

INFOID:0000000010435696

DTC DETECTION LOGIC

Diagnosis Procedure

INFOID:0000000010435697

Regarding Wiring Diagram information, refer to

AV-159, "Wiring Diagram"

.

WITHOUT DRIVER ASSISTANCE SYSTEM

1.

CHECK LH SIDE CAMERA POWER SUPPLY AND GROUND CIRCUIT CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect around view monitor control unit and LH side camera connectors.

3.

Check continuity between around view monitor control unit connector M95 and LH side camera connector
D3.

4.

Check continuity between around view monitor control unit connector M95 and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace harness or connectors.

2.

CHECK LH SIDE CAMERA POWER SUPPLY VOLTAGE

1.

Connect around view monitor control unit and LH side camera connectors.

2.

Turn ignition switch ON.

3.

Check voltage between around view monitor control unit connector M95 and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Replace around view monitor control unit. Refer to

AV-267, "Removal and Installation"

.

3.

CHECK LH SIDE CAMERA IMAGE SIGNAL AND IMAGE SIGNAL GROUND CIRCUIT CONTINUITY

1.

Turn ignition switch OFF.

CONSULT Display

DTC Detection Condition

Possible Cause

Left side display output signal
diagnosis (Harness disconnec-
tion)
[U111D]

Left side camera image signal circuit open or
short.

Check left side camera image signal circuit.

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M95

30

D3

7

Yes

29

8

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M95

30

No

Around view monitor control unit

Ground

Condition

Voltage

(Approx.)

Connector

Terminal

M95

30

CAMERA switch is ON or
selector lever in R (re-
verse).

6.0 V

AV-204

< DTC/CIRCUIT DIAGNOSIS >

[NAVIGATION]

U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT

2.

Disconnect around view monitor control unit and LH side camera connectors.

3.

Check continuity between around view monitor control unit connector M95 and LH side camera connector
D3.

4.

Check continuity between around view monitor control unit connector M95 and ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness or connectors.

4.

CHECK LH SIDE CAMERA IMAGE SIGNAL

1.

Connect around view monitor control unit and LH side camera connectors.

2.

Turn ignition switch ON.

3.

Check signal between the terminals of around view monitor control unit connector M95.

Is the inspection result normal?

YES

>> Replace around view monitor control unit. Refer to

AV-267, "Removal and Installation"

.

NO

>> Replace LH side camera. Refer to

AV-269, "Removal and Installation"

.

WITH DRIVER ASSISTANCE SYSTEM

1.

CHECK LH SIDE CAMERA POWER SUPPLY AND GROUND CIRCUIT CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect around view monitor control unit and LH side camera connectors.

3.

Check continuity between around view monitor control unit connector M8 and LH side camera connector
D3.

4.

Check continuity between around view monitor control unit connector M8 and ground.

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M95

32

D3

16

Yes

31

15

Around view monitor control unit

Ground

Continuity

Connector

Terminal

M95

32

No

Around view monitor control unit connector M95

Condition

Reference value

(+)

(

)

Terminal

Terminal

32

31

CAMERA switch is ON or se-
lector lever in R (reverse).

JSNIA0834GB

Around view monitor control unit

LH side camera

Continuity

Connector

Terminals

Connector

Terminals

M8

56

D3

7

Yes

58

8
