Nissan Qashqai J11. Manual - part 1543





EXT-46

< REMOVAL AND INSTALLATION >

REAR SPOILER

REAR SPOILER

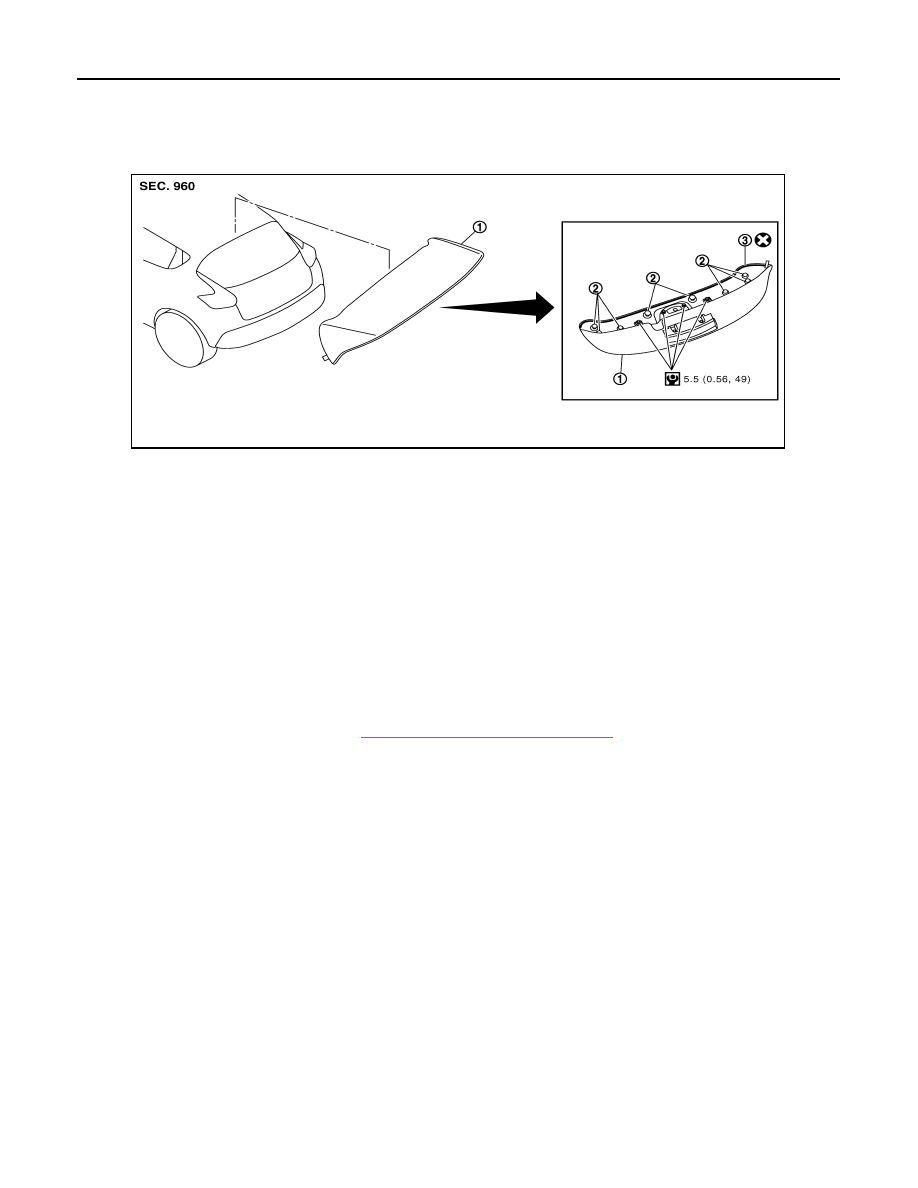

Exploded view

INFOID:0000000010500710

Removal and Installation

INFOID:0000000010500711

REMOVAL

1.

Remove rear spoiler mounting bolts.

2.

Remove clips.

3.

Cut rear spoiler fixing double-sided tape.

4.

Lift rear spoiler, and then disconnect high-mounted stop lamp harness connector and rear washer tube.

CAUTION:

Never lift rear spoiler with excessive force.

5.

Remove rear spoiler.

6.

Remove the following parts after removing rear spoiler:
• High-mounted stop lamp. Refer to

EXL-177, "Removal and Installation"

.

• Washer nozzle.

INSTALLATION

Note the following items, and then install in the reverse order of removal.

1.

Rear spoiler

2.

Clip

3.

Double-side tape

E1KIA0133GB
