Nissan Qashqai J11. Руководство - часть 69





8 - 25

 Техническое обслуживание и операции, выполняемые владельцем

Правая сторона

ВНИМАНИЕ

Запрещается использовать плавкие предохранители

•

или вставки большего номинала, чем указано на заме-
няемом предохранителе.

Запрещается при отсоединении разъема тянуть за жгут

•

проводов или отдельные провода.

ПРЕДОХРАНИТЕЛИ

ПАССАЖИРСКИЙ САЛОН

Левая сторона

ФОРСУНКИ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

При обработке капота полиролью следите за тем, чтобы воск
не попал в форсунки омывателя

A. Отверстие форсунки

может забиться и омыватель перестанет работать должным
образом. Если воск попал в форсунку, удалите его при по-
мощи маленькой булавки

B.

8 - 26

  Техническое обслуживание и операции, выполняемые владельцем

Вытяните выключатель питания с плавким предохрани-

5.

телем для длительного хранения автомобиля из блока
предохранителей, не перекашивая его.

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

ВНИМАНИЕ

Запрещается использовать плавкие предохранители или
вставки большего номинала, чем указано на заменяемом
предохранителе.

Выключатель питания с плавким
предохранителем для длительного хранения
автомобиля

Во избежание разряда аккумуляторной батареи выключа-
тель питания

e

 с плавким предохранителем для длительно-

го хранения автомобиля выключен при поставке автомобиля
с завода. Перед передачей автомобиля владельцу, этот вы-
ключатель должен быть нажат во включенное положение, и
должен постоянно оставаться в этом положении.

Если какое-либо электрооборудование не работает, извле-
ките выключатель питания с плавким предохранителем для
длительного хранения автомобиля и убедитесь в том, что
предохранитель исправен.

ПРИМЕЧАНИЕ

Если выключатель питания с плавким предохранителем
для длительного хранения автомобиля функционирует не-
правильно, или если перегорел предохранитель, то не обя-
зательно заменять переключатель. В этом случае нужно
вынуть выключатель длительного хранения и заменить его
новым предохранителем того же номинала.

Извлечение выключателя питания с плавким предохраните-
лем для длительного хранения автомобиля

Перед извлечением выключателя питания с плавким

1.

предохранителем для длительного хранения автомоби-
ля убедитесь в том, что выключатель зажигания нахо-
дится в положении OFF или LOCK.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Сожмите фиксирующие защелки по обеим сторонам вы-

4.

ключателя питания

e

 с плавким предохранителем для

длительного хранения автомобиля.

При отсоединении разъема будьте осторожны, чтобы не

•

сломать кронштейн крепления разъема.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Блок предохранителей расположен снизу, с левой стороны
панели управления.

Защищаемые цепи

d

 показаны на внутренней стороне

крышки блока предохранителей.

Убедитесь в том, что выключатель зажигания и цен-

1.

тральный выключатель освещения находятся в положе-
нии OFF (Выключено).

Снимите крышку блока предохранителей.

2.

Найдите неисправный предохранитель и выньте его с

3.

помощью пинцета

c

 (для некоторых вариантов испол-

нения автомобиля).

ПРИМЕЧАНИЕ

Пинцет для снятия плавких предохранителей находится
в блоке предохранителей.

Перегоревший предохранитель

4.

A следует заменить

новым

B.

Установите на место крышку блока предохранителей.

5.

ПРИМЕЧАНИЕ

Если новый предохранитель также перегорит, то об-
ратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта электрооборудования
автомобиля.

8 - 27

 Техническое обслуживание и операции, выполняемые владельцем

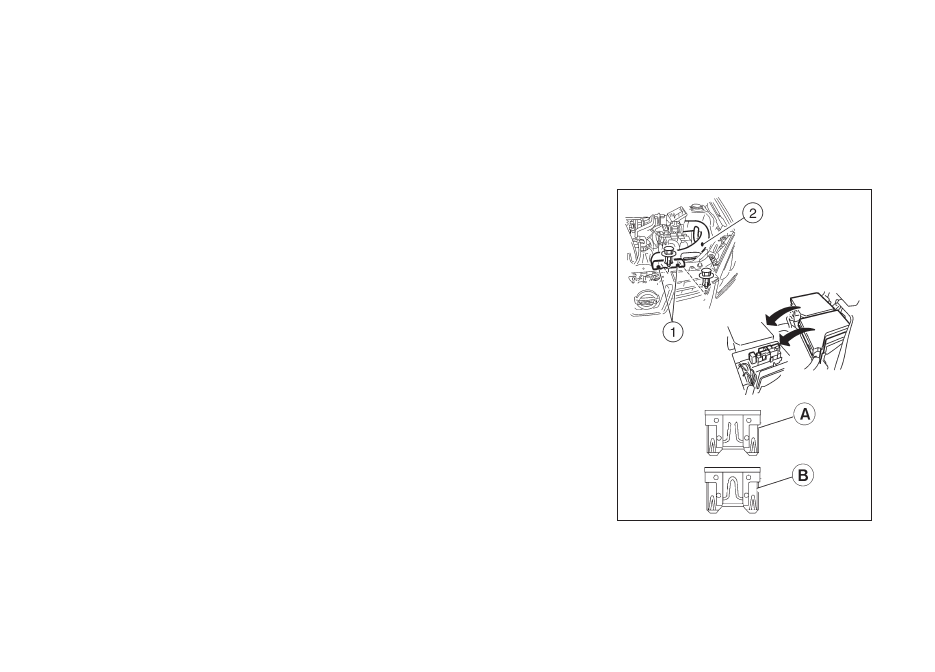

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Убедитесь в том, что выключатель зажигания и цен-

1.

тральный выключатель освещения находятся в положе-
нии OFF (Выключено).

Откройте капот. Для получения дополнительной инфор-

2.

мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».

Снимите воздухозаборник, см. «Снятие воздухозабор-

3.

ника» выше в этой главе.

Снимите крышку блока предохранителей.

4.

Найдите перегоревший предохранитель.

5.

Выньте предохранитель с помощью пинцета (для неко-

6.

торых вариантов исполнения автомобиля). Пинцет хра-
нится в блоке предохранителей в пассажирском салоне.

Перегоревший предохранитель

7.

A следует заменить

новым

B.

Установите на место крышку блока предохранителей.

8.

Установите воздухозаборник на место, действуя в об-

9.

ратном порядке.

Закройте капот.

10.

ПРИМЕЧАНИЕ

Если новый предохранитель также перегорит, то об-
ратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта электрооборудования
автомобиля.

8 - 28

  Техническое обслуживание и операции, выполняемые владельцем

Присоедините внутренний разъем крышки к цоколю

9.

лампы.

Установите крышку, повернув ее на 1/4 оборота в на-

10.

правлении по часовой стрелке.

Присоедините разъем на задней стороне крышке.

11.

Если воздуховод был снят (пункт 3.), установите его на

12.

место, заверните болт и защелкните зажимы в последо-
вательности, обратной снятию.

Подключите «отрицательный» (–) провод к аккумуля-

13.

торной батарее и закройте капот.

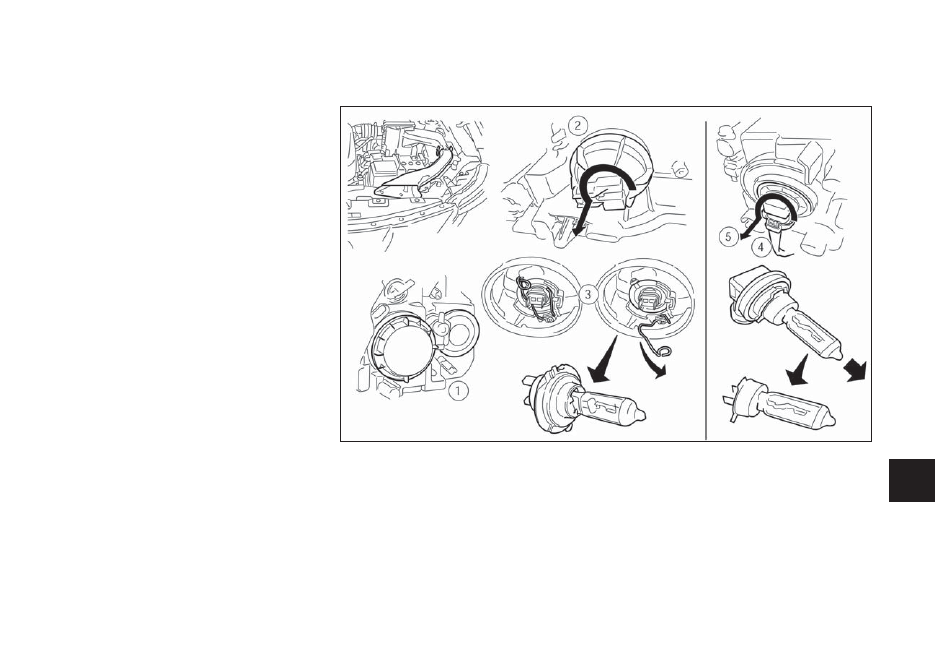

Замена лампы ближнего света

Откройте капот. Для получения дополнительной инфор-

1.

мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».

Отсоедините «отрицательный» (–) провод от аккумуля-

2.

торной батареи.

Если перегоревшая лампа находится в блок-фаре под

3.

воздухозаборником, осторожно снимите воздухоза-
борник. См. раздел «Снятие воздухозаборника» выше
в этой главе.

Отсоедините разъем с задней стороны патрона лампы

4.

f

.

Поверните патрон лампы на 1/8 оборота против часовой

5.

стрелки и выньте лампу из патрона

g

.

Установите новую лампу в корпус блок-фары, повернув

6.

ее по направлению часовой стрелки до тех пор, пока она
не будет герметично установлена в корпусе блок-фары.

Присоедините разъем на задней стороне патрона лам-

7.

пы.

В блок-фарах используются сменные галогенные лампы.
Лампы могут заменяться из моторного отсека без демонта-
жа блок-фар.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
NISSAN.

Замена лампы дальнего света

Откройте капот. Для получения дополнительной инфор-

1.

мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».

Отсоедините «отрицательный» (–) провод от аккумуля-

2.

торной батареи.

Если перегоревшая лампа находится в блок-фаре под

3.

воздухозаборником, осторожно снимите воздухоза-
борник. См. раздел «Снятие воздухозаборника» выше
в этой главе.

Отсоедините разъем с задней стороны крышки

4.

c

.

Поверните крышку на 1/4 оборота в направлении против

5.

часовой стрелки и снимите крышку, отсоединив вну-
тренний разъем

d

..

Нажмите и поверните пружинный фиксатор

6.

e

, чтобы

ослабить его.

Выньте лампу из фары. Не трясите и не вращайте лампу,

7.

вынимая ее.

Установите новую лампу на место, действуя в обратном

8.

порядке.

ФАРЫ

Светодиодные фары (для некоторых
вариантов исполнения автомобиля)

Светодиодная фара представляет собой фару прожекторно-
го типа со светодиодным модулем, в которой нет деталей,
требующих обслуживания.

ВНИМАНИЕ

Во избежание поражения электрическим током запре-

•

щается вносить изменения в конструкцию светодиод-
ных фар или разбирать их.

При необходимости замены обратитесь на сервисную

•

станцию официального дилера NISSAN.

Замена галогенных ламп в фарах

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким

•

давлением. При падении или появлении царапин на кол-
бе лампа может лопнуть.

Не дотрагивайтесь пальцами до стеклянной колбы лам-

•

пы.

Используйте лампы такого же типа и мощности, что

•

были установлены в фарах изначально.

После замены ламп обычно не требуется производить

•

проверку и регулировку угла наклона светового пучка
фар. При необходимости отрегулировать фары, обра-
титесь на сервисную станцию официального дилера
NISSAN.

Не оставляйте надолго фары со снятыми лампами, по-

•

скольку внутрь корпуса фары могут проникнуть грязь,
пыль и влага, что отрицательно скажется на качестве и
сроке работы фары.
