ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai





СНЯТИЕ ФОРСУНКИ И ТОПЛИВНАЯ ТРУБКА ДВИГАТЕЛЯ MR20DE - Nissan Qashqai





СНЯТИЕ

1. Сбросьте давление топлива. См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

2. Снимите впускной коллектор. См. выше.

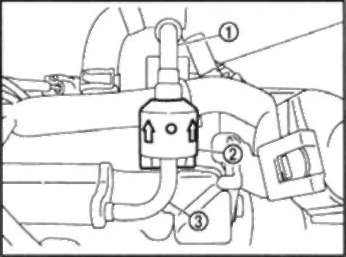

3. Отсоедините быстросьемный штуцер следующим образом. Отсоедините топливный шланг (1) от топливной трубки (3).

Примечание: Система отвода топлива на данной модели не предусмотрена.

a. Снимите колпачок (2) с быстросьемного штуцера.

b. Выньте топливный шланг из хомута.

c. Наденьте съемник (специнструмент) на топливную трубку гильзой в сторону быстросьемного штуцера.

d. Вводите съемник в быстросъемный штуцер, пока гильза не упрется в него. Зафиксируйте съемник в тайком положении.

Внимание: Быстросъемный штуцер не отсоединится, если Вы будете вводить съемник с большим усилием. Зафиксируйте съемник в таком положении, когда он упрется в штуцер.

e. Потяните по прямой и снимите быстросъемный штуцер с топливной трубки.

Внимание:

• Тяните за быстросъемный штуцер, придерживая за участок «А», как показано на рисунке.

• Не тяните вбок. В противном случае можно повредить кольцевое уплотнение внутри быстросьемного штуцера.

• Поскольку прольется топливо, заранее запаситесь емкостью и тряпкой.

• Не зажигайте огонь и не производите искр.

• Не подносите компоненты к источникам тепла. Будьте особенно осторожны при производстве сварочных работ.

• Не подвергайте компоненты воздействию электролита аккумулятора или других кислот.

• При снятии/установке не сгибайте и не перекручивайте участок между быстросъемным штуцером и топливным шлангом.

• Для сохранения участка подсоединения в чистоте и во избежание повреждения и попадания посторонних частиц закупорьте отверстия отсоединенных трубок заглушками или закройте пластиковыми мешками.

5. Снимите топливные форсунки и топливную трубку в сборе.

• Ослабьте крепежные болты в порядке, обратном изображенному на рисунке.

Внимание:

• Убедитесь, что распылитель топливной форсунки не соприкасается с другими компонентами.

• Соберите остатки топлива, вылившегося из трубки, салфеткой.

6. Снимите топливную форсунку (3) с топливной трубки (1), выполнив следующие операции:

а. Отпустите зажим (2) и снимите его.

Внимание:

• Не пролейте остатки топлива из топливной трубки.

• Не повредите распылитель форсунки.

• Не роняйте и не ударяйте топливные форсунки.

• Не разбирайте топливные форсунки.
