ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai





ВЫУСКНОЙ КОЛЛЕКТОР ДВИГАТЕЛЯ MR20DE - Nissan Qashqai

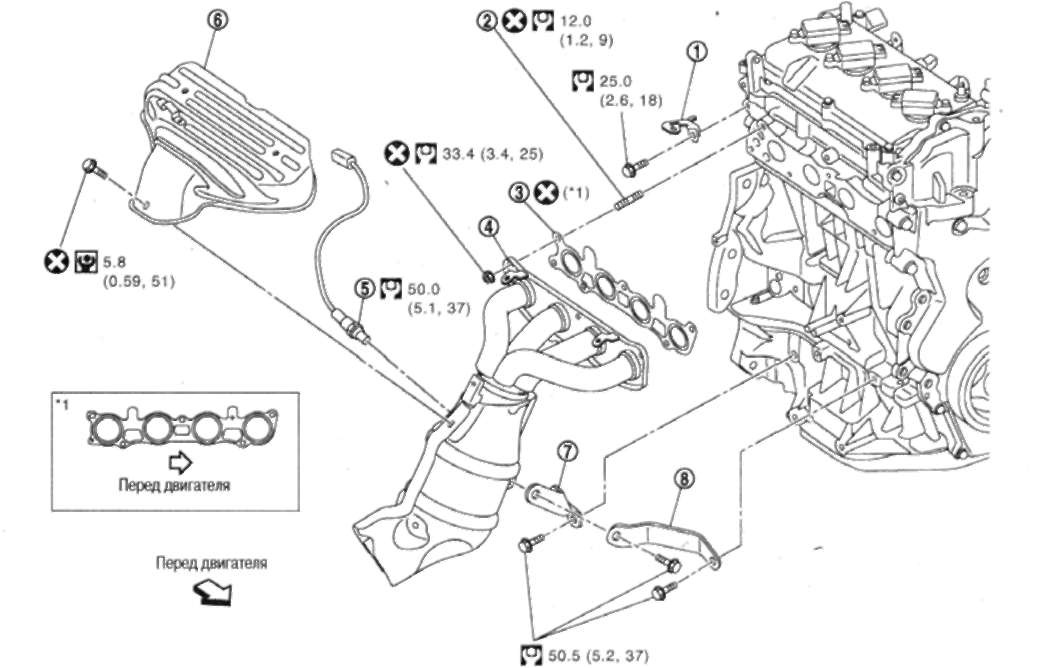

2. Шпилька

3. Прокладка

4. Выпускной коллектор

5. Подогреваемый датчик кислорода 1

6. Крышка выпускного коллектора

7. Стойка выпускного коллектора (на моделях 2WD)

8. Стойка выпускного коллектора (на моделях 4WD)





СНЯТИЕ

1. Отсоедините переднюю выхлопную трубу. См. главу АКСЕЛЕРАТОР, ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА ВЫПУСКА.

2. Снимите крышку с выпускного коллектора.

3. Выверните подогреваемый датчик кислорода 1.

• Выворачивайте подогреваемый датчик кислорода 1 при помощи ключа (специнструмент: KV10117100).

Внимание: Обращайтесь с датчиком с осторожностью, не ударяйте и не роняйте его.

Примечание: Выпускной коллектор можно снимать и устанавливать без снятия подогреваемого датчика кислорода 1 (требуется отсоединить разьем электропроводки).

4. Снимите правый приводной вал и кронштейн опорного подшипника приводного вала. См. главу АКСЕЛЕРАТОР, ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА ВЫПУСКА.

5. Снимите стойку выпускного коллектора.

6. Снимите выпускной коллектор.

• Ослабьте гайки в порядке, обратном изображенному на рисунке.

7. Снимите прокладку.

Внимание: Во избежание попадания посторонних части закупорьте отверстия в двигателе.

 width=









УСТАНОВКА

УСТАНОВКА

1. Установите прокладку на головку цилиндров, как показано на рисунке.

a. Затяните гайки в порядке, указанном цифрами на рисунке.

b. Еще раз затяните гайки в порядке, указанном цифрами на рисунке.

c. Установите стойку (2) выпускного коллектора в направлении, показанном на рисунке.

                                src=000/3-293.jpg
			1: Выпускной коллектор А: Метка верха</p>
			<p style= Примечание: На рисунке в качестве примера показана модель 2WD.

3. Установите остальные компоненты в порядке, обратном снятию.






 ПРОВЕРКА ПОСЛЕ СНЯТИЯ

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

Коробление поверхности

При помощи линейки (В) и щупа (А) проверьте, не покороблена ли контактная поверхность выпускного коллектора.

Предел: См. ниже раздел «Технические данные и спецификации».

• Если коробление превышает предельное значение, замените выпускной коллектор.

 width=
