ДВИГАТЕЛЬ MR20DE - Nissan
Qashqai
МАСЛЯНЫЙ ПОДДОН (НИЖНИЙ) ДВИГАТЕЛЯ MR20DE - Nissan
Qashqai

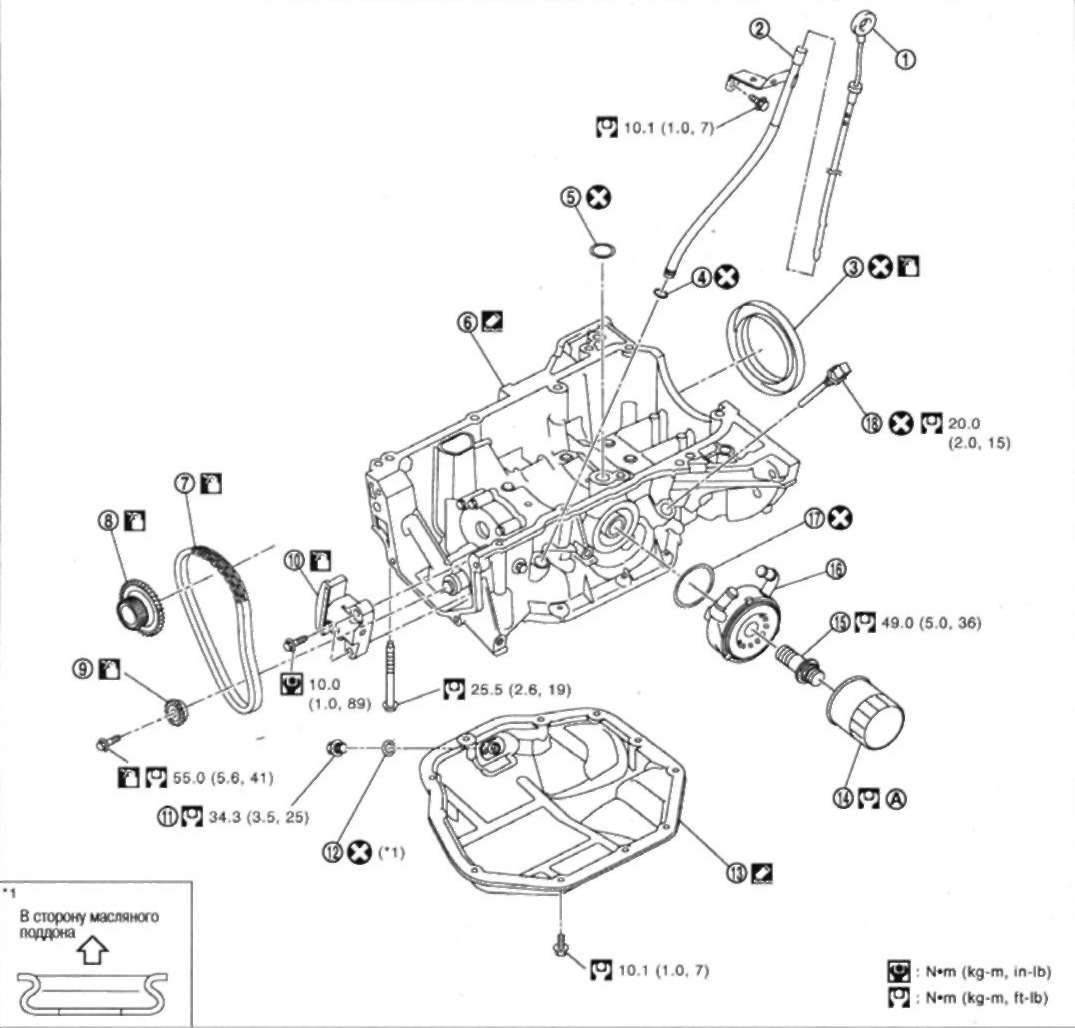

2. Направляющая масляного щупа
3. Задний сальник
4. Кольцевое уплотнение
5. Кольцевое уплотнение
6. Масляный поддон (верхний)
7. Цепь привода балансировочного блока
8. Звездочка коленвала
9. Звездочка балансировочного блока
10. Натяжитель цепи привода балансировочного блока
11. Пробка сливного отверстия
12. Шайба пробки сливного отверстия
13. Масляный поддон (нижний)
14. Масляный фильтр
15. Соединительный болт
16. Масляный радиатор
17. Кольцевое уплотнение
18. Датчик уровня масла
А. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
СНЯТИЕ
1. Снимите защиту двигателя со стороны днища.
2. Слейте моторное масло. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.
3. Снимите масляный поддон (нижний) следующим образом:

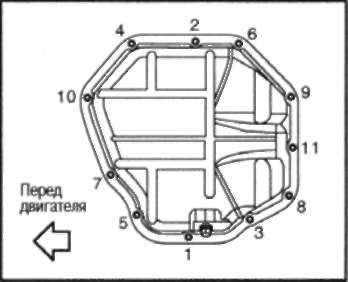

а. Ослабьте крепежные болты в порядке, обратном изображенному на
рисунке.
Внимание: Не повредите контактные
поверхности.
УСТАНОВКА
Установка выполняется в порядке, обратном снятию, с учетом
следующего:
1. Установите масляный поддон (нижний) следующим образом:

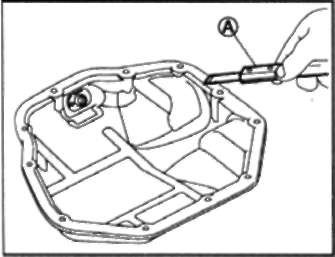

а. При помощи скребка (А) удалите остатки старого герметика с
контактных поверхностей.
• Удалите остатки старого герметика из отверстий под болты и с
резьбы.
b. Нанесите герметик (А) непрерывной полоской при помощи шприца
(подходящий специнструмент) на участки, показанные на рисунке.
• Пользуйтесь фирменным гермети-ком или эквивалентным.
Внимание: Установку следует
выполнять в течение 5 минут после нанесения.

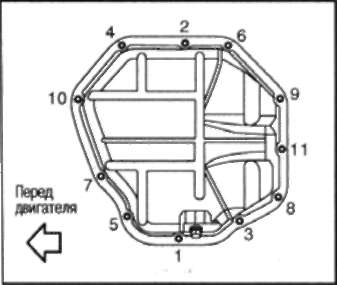

с. Затяните болты в порядке, указанном цифрами на рисунке.
ПРОВЕРКА ПОСЛЕ СНЯТИЯ
Если в фильтре грубой очистки масла [компонент масляного поддона
(верхнего)] застряли какие-либо предметы, прочистите его.
ПРОВЕРКА ПОСЛЕ УСТАНОВКИ
1. Проверьте уровень масла и долейте. См. главу СИСТЕМА СМАЗКИ И
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.
2. Запустите двигатель и проверьте, нет ли утечек моторного масла.
3. Заглушите двигатель и выждите 10 минут.
4. Снова-проверьте уровень масла. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.
