МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai

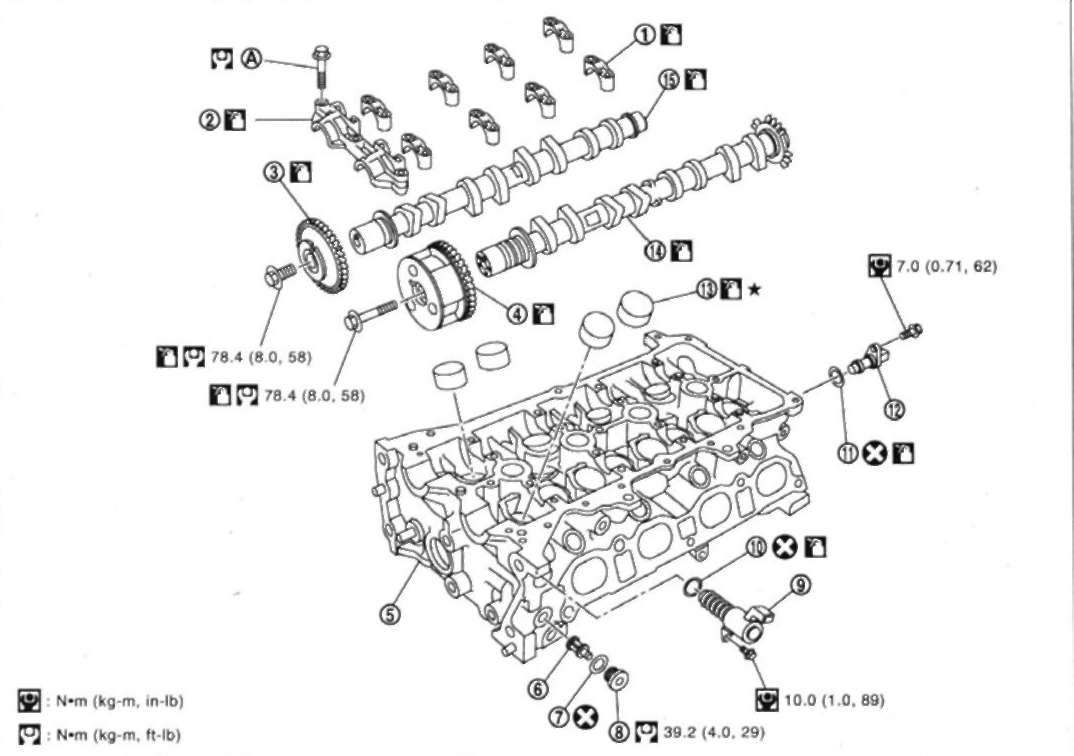

РАСПРЕДВАЛЫ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai

1. Кронштейны (№№2-5) распредвалов

2. Кронштейн №1 распредвалов

3. Звездочка распредвала (выпуск)

4. Звездочка распредвала (впуск)

5. Головка цилиндров

6. Масляный фильтр (для механизма регулирования фаз газораспределения впускных клапанов)

7. Шайба

8. Заглушка

9. Электроклапан механизма регулирования фаз газораспределения впускных клапанов

10. Кольцевое уплотнение

11. Кольцевое уплотнение

12. Датчик угла поворота распредвала (PHASE)

13. Толкатель клапана

14. Распредвал (впуск)

15. Распредвал (выпуск)

А. См. ниже.
