СНЯТИЕ

1. Снимите впускной коллектор. См. выше.

2. Снимите катушки зажигания.

Внимание:

• Не роняйте и не ударяйте катушки.

• Не разбирайте.

3. Отсоедините кабель заземления (правый).

4. Подоприте низ двигателя телескопической стойкой и снимите кронштейн и изолятор правой опоры двигателя. См. ниже.

5. Снимите защитную накладку с топливной трубки.

6. Снимите крышку с маслоналивной горловины.

7. Снимите клапанную крышку.

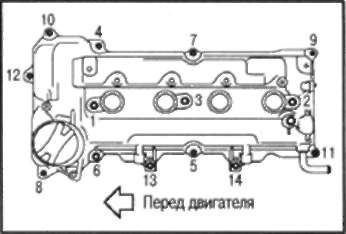

• Ослабьте крепежные болты в порядке, обратном изображ. на рисунке.

Примечание: Болты №№13 и 14, показанные на рисунке, служат для крепления защитной накладки топливной трубки.

8. Снимите прокладку с клапанной крышки.

9. Удалите остатки старого герметика с головки цилиндров и передней крышки.

УСТАНОВКА

1. Установите клапанную крышку следующим образом:

а. Установите прокладку в клапанную крышку.

• Убедитесь, что прокладка плотно села в установочную канавку в клапанной крышке.

• Чтобы прокладка не выпала, вдавите ее в приливы двух отверстий под болты клапанной крышки, показанные на рисунке.

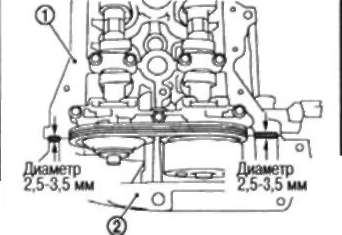

b. Нанесите герметик в места, указанные на рисунке.

2: Передняя крышка

• Пользуйтесь фирменным герметиком или эквивалентным.

2. Установите клапанную крышку на головку цилиндров.

Внимание: Проверьте, не выпала ли прокладка клапанной крышки из канавки.

3. Затяните болты клапанной крышки.

• Затягивайте болты в два прохода в порядке, указанном цифрами на рисунке.

4. После этой операции установка выполняется в порядке, обратном снятию.
