МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai





МАСЛЯНЫЙ ПОДДОН (НИЖНИЙ) ДВИГАТЕЛЯ HR16DE - Nissan Qashqai







СНЯТИЕ

1. Слейте моторное масло. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

2. Снимите масляный поддон (нижний) следующим образом:

а. Ослабьте болты в порядке, обратном изображенному на рисунке.

Внимание:

• Не повредите контактные поверхности.

• При отгрузке с завода-изготовителя наносится более прочный герметик по сравнению с герме-тиками, применявшимися ранее. Поэтому не следует пытаться отделить поддон при помощи отвертки с плоским жалом и т.п.

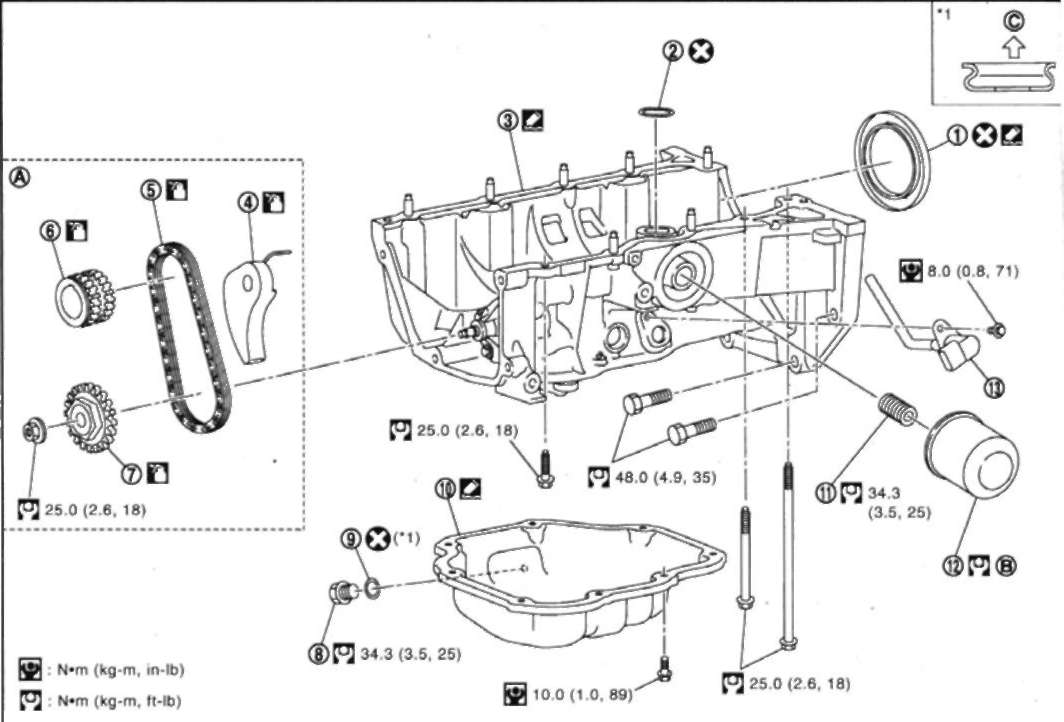

 width=

1. Задний сальний

2. Колцевое уплотнение

3. Маслянный поддон (верхний)

4.Натяжитель цепи

5. Цепь привода маслянного насоса

6. Звездочка коленвала

7. Звездочка масляного насоса

8. Пробка сливного отверстия маслянного поддона

9. Шайба

10. Маслянный поддон (нижний)

11. Шпилька маслянного фильтра

12.Маслянный фильтр

13. Датчик уровня масла

A. См. ниже раздел "Цепь ГРМ"

B.См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

C. В сторону маслянного поддона







УСТАНОВКА

УСТАНОВКА

1. Установите масляный поддон (нижний) следующим образом:

a. При помощи скребка удалите остатки старого герметика с контактных поверхностей.

• Также удалите остатки старого герметика с контактной поверхности масляного поддона (верхнего).

• Удалите остатки старого герметика из отверстий под болты и с резьбы.

Внимание: При удалении старого герметика не поцарапайте и не повредите контактные поверхности.

b. Нанесите герметик (А) непрерывной полоской при помощи шприца (подходящий специнструмент) на участки, показанные на рисунке.

• Пользуйтесь фирменным герметиком или эквивалентным.

Внимание: Установку следует выполнять в течение 5 минут после нанесения.

c. Затяните болты в порядке, указанном цифрами на рисунке.

2. Вверните пробку в сливное отверстие масляного поддона.

• Направление установки шайбы см. выше на иллюстрации компонентов.

3. После этой операции установка выполняется в порядке, обратном снятию.

                                src=000/3-56.jpg
			<strong style=Внимание: Заливайте моторное масло не мена чем через 30 минут после установи масляного поддона.







ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Проверьте уровень масла и долейте См. главу СИСТЕМА СМАЗКИ И СИС ТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

2. Запустите двигатель и проверьте нет ли утечек моторного масла.

3. Заглушите двигатель и выждите I минут.

4. Снова проверьте уровень масла. Си главу СИСТЕМА СМАЗКИ И СЮ МА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.
