HEATED SEAT SWITCH

SE-41

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

HEATED SEAT SWITCH

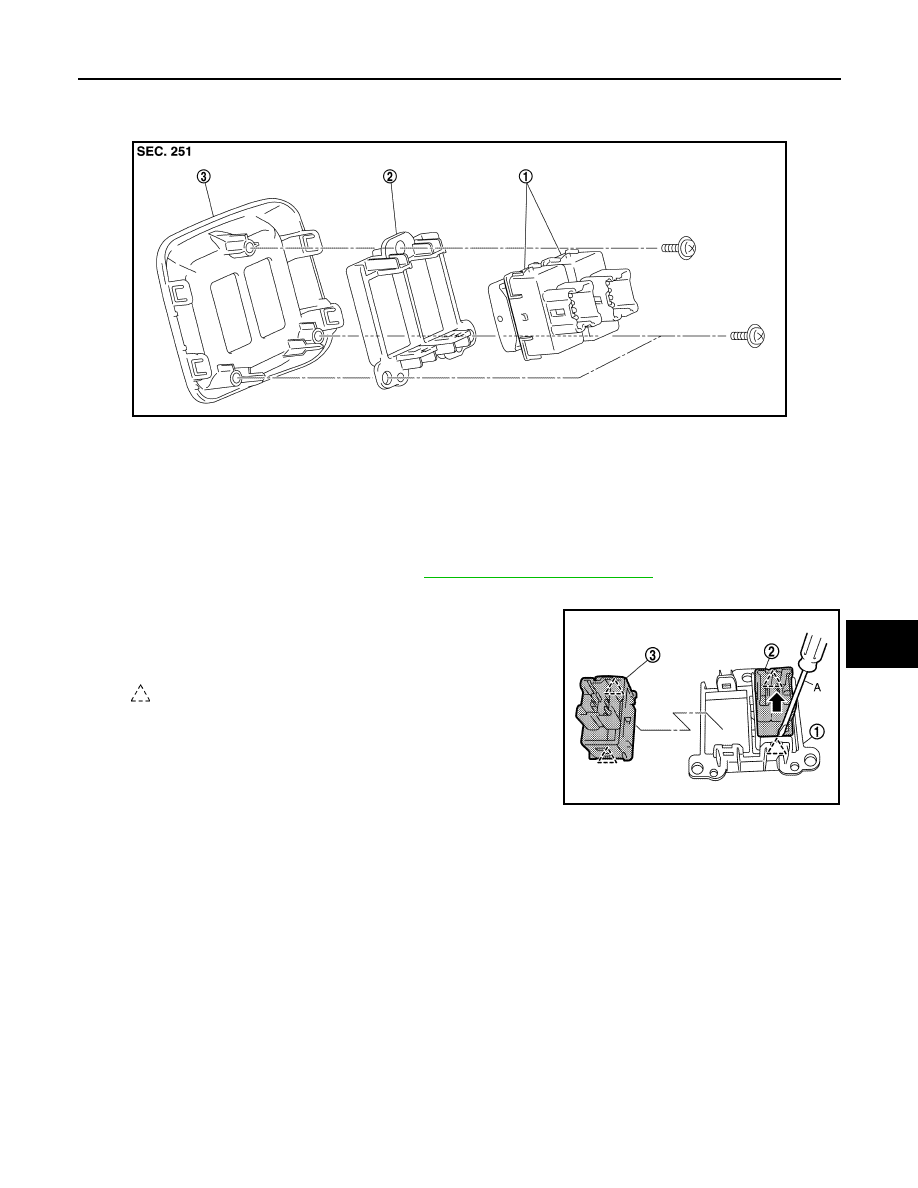

Exploded View

INFOID:0000000012196890

Removal and Installation

INFOID:0000000012196891

REMOVAL

CAUTION:

When removing and installing, use shop cloths to protect from damage.
1. Remove the console switch finisher. Refer to

IP-24, "Removal and Installation"

.

2. Remove mounting screws and remove switch bracket (1) from console switch finisher.
3. Remove heated seat switch RH (2) and heated seat switch LH

(3) from switch bracket (1) using remover tool (A).

INSTALLATION

Install in the reverse order of removal.

JMJIA4760ZZ
