Nissan Juke F15. Manual - part 92





BR-28

< REMOVAL AND INSTALLATION >

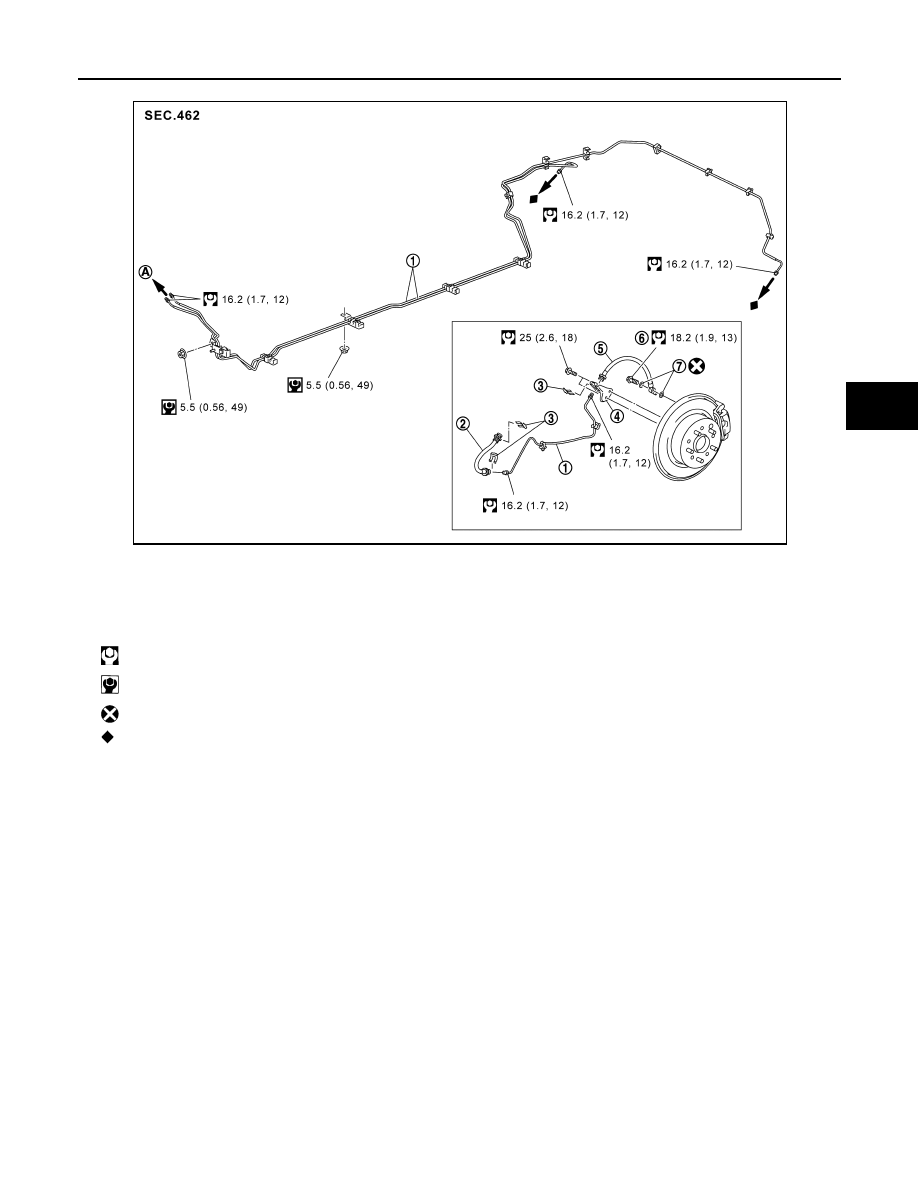

BRAKE PIPING

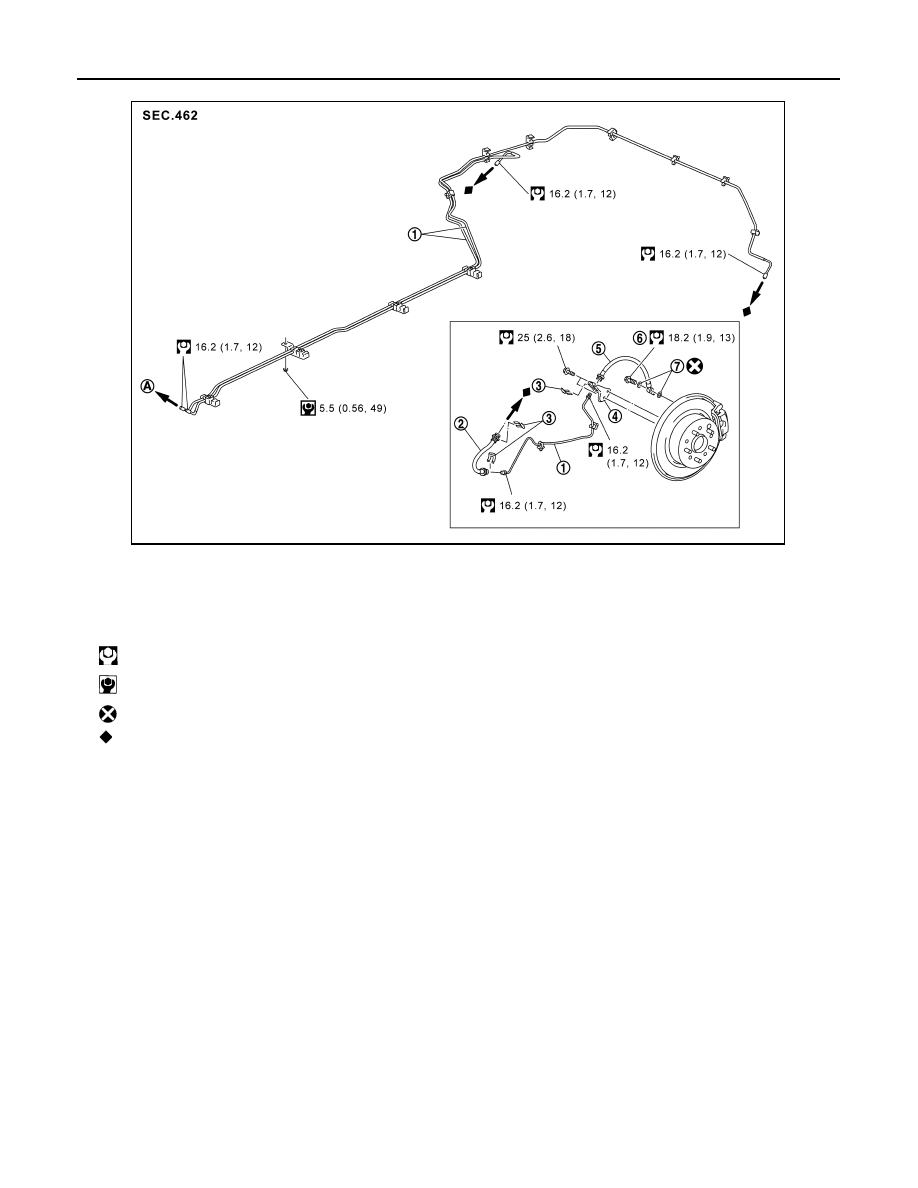

NISMO RS

1.

Brake tube

2.

Brake hose

3.

Lock plate

4.

Brake hose bracket

5.

Union bolt

6.

Copper washer

A.

To connector

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

: Always replace after every disassembly.

: Indicates that the part is connected at points with same symbol in actual vehicle.

JSFIA2855GB

BRAKE PIPING

BR-29

< REMOVAL AND INSTALLATION >

C

D

E

G

H

I

J

K

L

M

A

B

BR

N

O

P

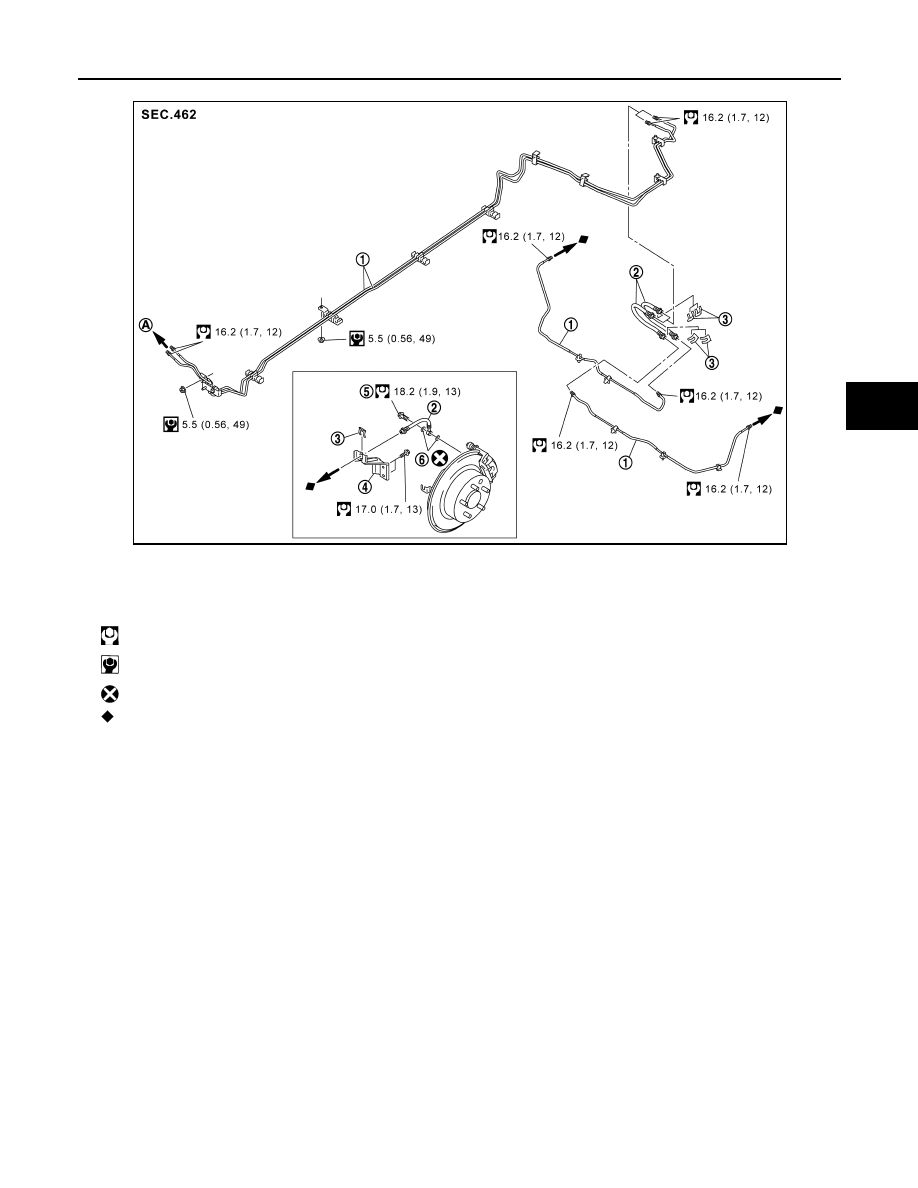

AWD

Except NISMO RS

1.

Brake tube

2.

Brake hose

3.

Lock plate

4.

Brake hose bracket

5.

Union bolt

6.

Copper washer

A.

To connector

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

: Always replace after every disassembly.

: Indicates that the part is connected at points with same symbol in actual vehicle.

JSFIA2931GB

BR-30

< REMOVAL AND INSTALLATION >

BRAKE PIPING

NISMO RS

1.

Brake tube

2.

Brake hose A

3.

Lock plate

4.

Brake hose bracket

5.

Brake hose B

6.

Union bolt

7.

Copper washer

A.

To connector

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

: Always replace after every disassembly.

: Indicates that the part is connected at points with same symbol in actual vehicle.

JSFIA2782GB

BRAKE PIPING

BR-31

< REMOVAL AND INSTALLATION >

C

D

E

G

H

I

J

K

L

M

A

B

BR

N

O

P

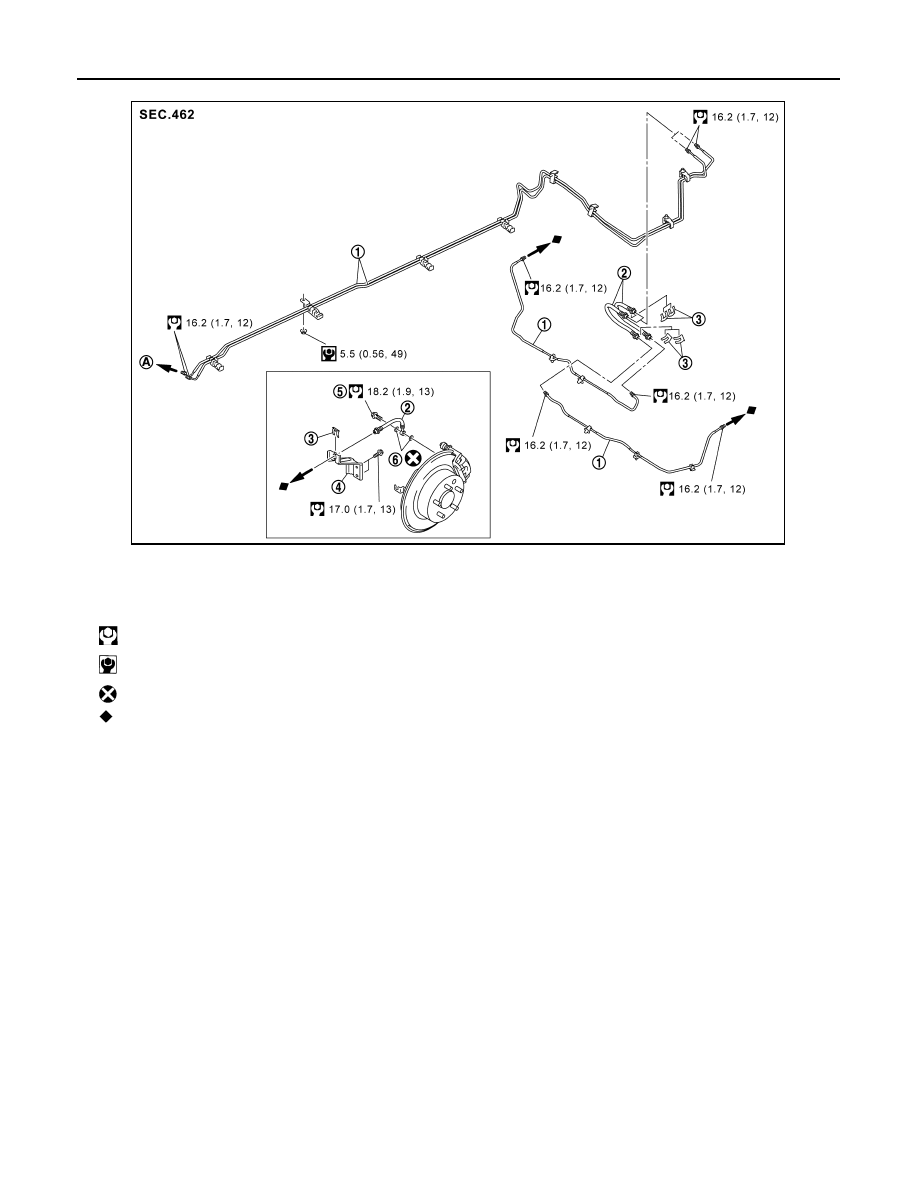

REAR : Hydraulic Piping

INFOID:0000000012200284

2WD

1.

Brake tube

2.

Brake hose A

3.

Lock plate

4.

Brake hose bracket

5.

Brake hose B

6.

Union bolt

7.

Copper washer

A.

To connector

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

: Always replace after every disassembly.

: Indicates that the part is connected at points with same symbol in actual vehicle.

JSFIA2933GB
