Nissan Patrol P61G. Руководство - часть 39

E

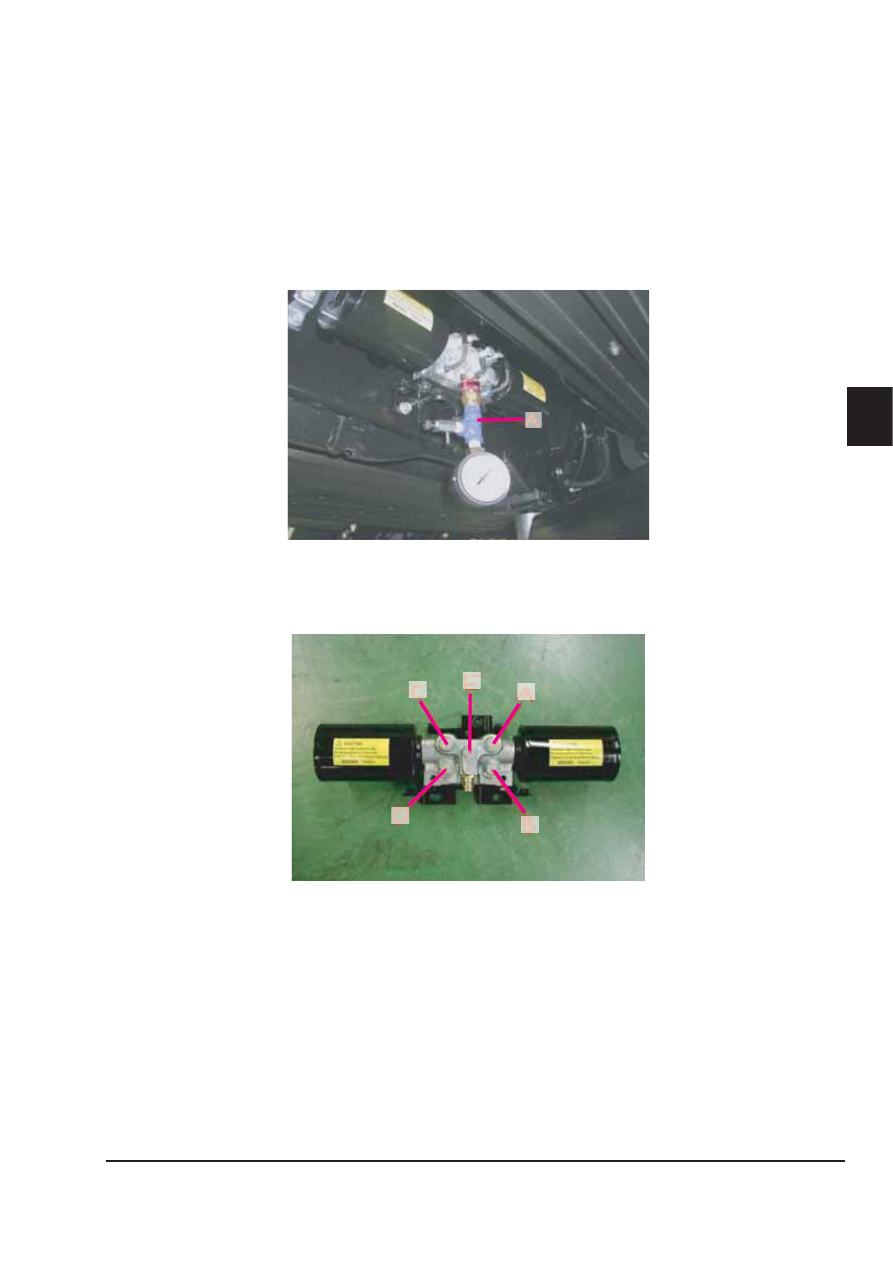

E — 19

E – ПОДВЕСКА

Проверка внутренних утечек

Процедура

Внимание

Поверните рычаг клапана масляного насоса подвески в положение, показанное на иллюстра-
ции.

Снимите защитный кожух устройства PPMU.

1.

Снимите колпачок с заправочного отверстия устройства PPMU.

2.

Присоедините манометр (специальный инструмент: KV40108000) (A) к заправочному отверстию

3.

устройства PPMU.

A

Внимание

Манометр должен быть вставлен плотно, до щелчка.

Отверните игольчатые клапаны A, C и E устройства PPMU приблизительно на 2 оборота.

4.

A

E

C

D

B

Поднимите автомобиль на подъемнике (колеса не должны касаться земли).

5.

Затяните игольчатые клапаны C и E устройства PPMU.

6.

Отпустите контргайку игольчатого клапана D устройства PPMU и затяните игольчатый клапан D.

7.

Опустите автомобиль.

8.

Запишите отображаемую на манометре величину давления.

9.

Затяните игольчатый клапан А устройства PPMU.

10.

Отпустите контргайку игольчатого клапана В устройства PPMU и затяните игольчатый клапан В.

11.

Отверните игольчатый клапан С устройства PPMU приблизительно на 2 оборота.

12.

Прочитайте на манометре величину давления.

13.

Сравните разницу между данной величиной давления и той, что была измерена в ходе

14.

выполне-

ния операции 9.

Разница давлений
Более 0,2 МПа



ДОПУСТИМО

Менее 0,2 МПа



НЕДОПУСТИМО

E

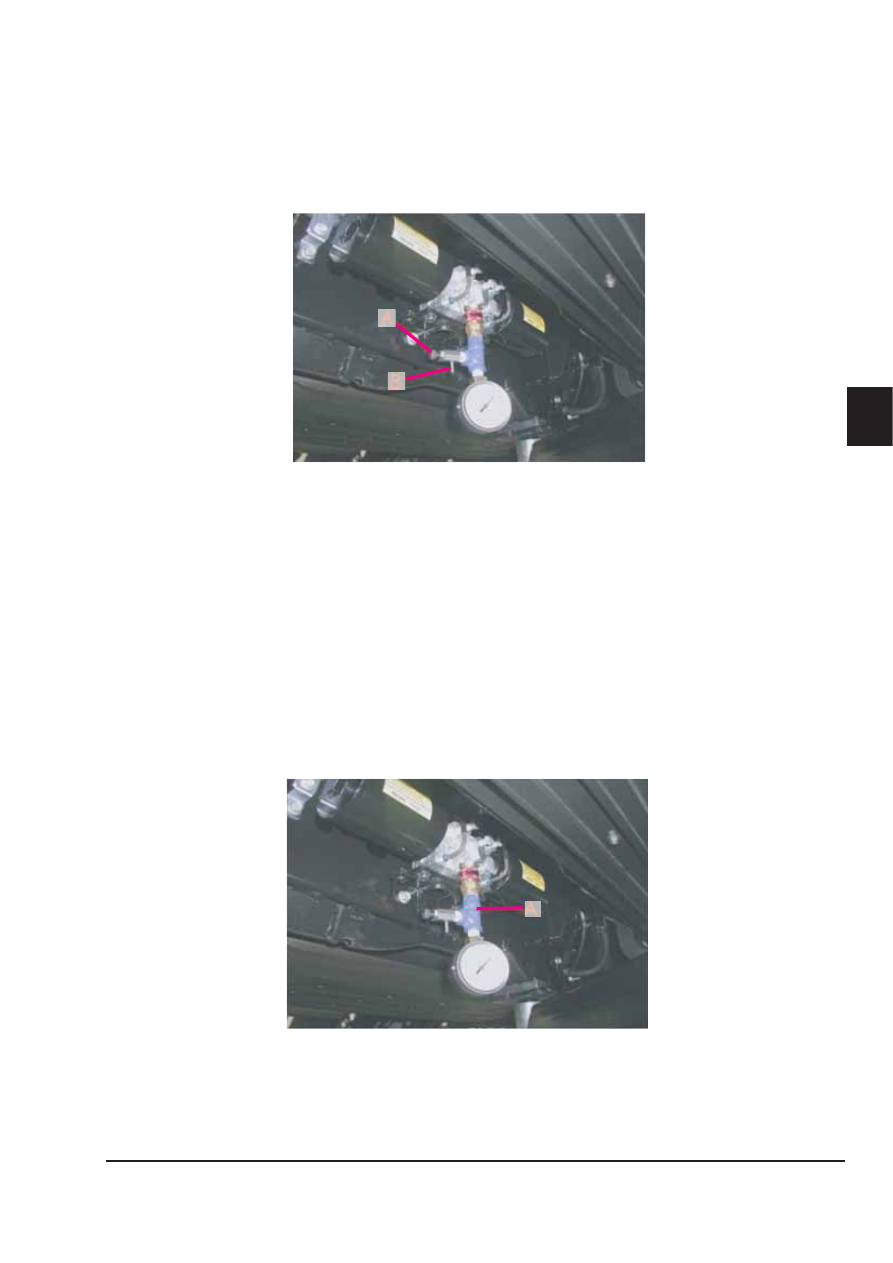

E — 20

E – ПОДВЕСКА

15.  Затяните игольчатые клапаны A, C и E устройства PPMU заданным моментом.


Момент затяжки: 8,3 Н•м (0,85 кг-м)

16.  Отпустите игольчатые клапаны B и D устройства PPMU на 2 оборота и затяните их заданным мо-

ментом.



Момент затяжки: 20 Н•м (2,0 кг-м)

17.  Отверните редукционный клапан (А) манометра и стравите давление.

A

B

Внимание

Будьте осторожны! Из сливного отверстия (В) польется сильная струя масла.

18. Убедитесь, что манометр показывает 0 МПа, и отсоедините его.

Проверка неисправностей

Процедура

Внимание

Очистите рабочую поверхность. При необходимости используйте паровую моечную установку.

Снимите защитный кожух устройства PPMU.

1.

Снимите колпачок с заправочного отверстия устройства PPMU.

2.

Присоедините манометр (специальный инструмент: KV40108000) (A) к заправочному отверстию

3.

устройства PPMU.

Y

A

Внимание

Манометр должен быть вставлен плотно, до щелчка.

E

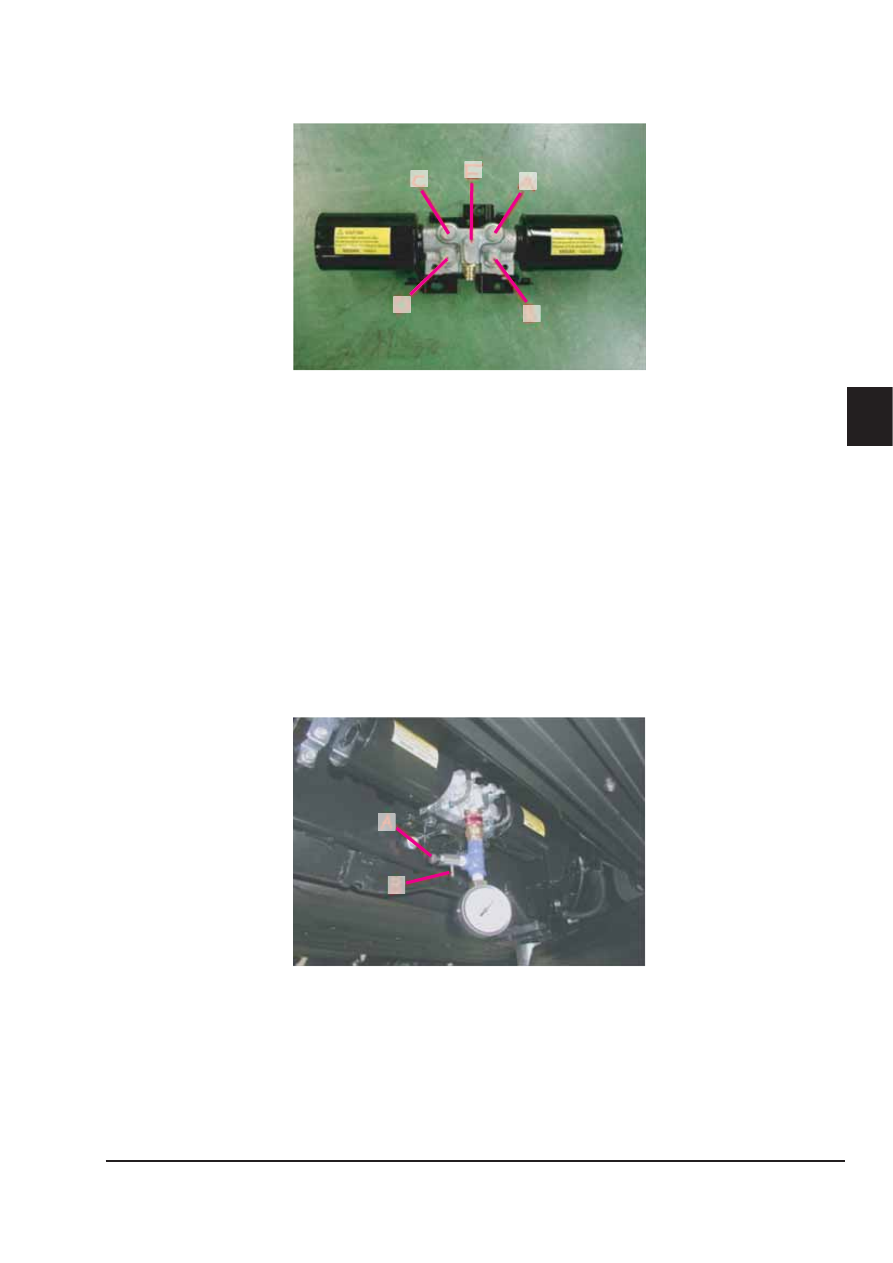

E — 21

E – ПОДВЕСКА

4.   Отверните игольчатые клапаны A, C и E устройства PPMU приблизительно на 2 оборота

A

E

C

D

B

5.   Поднимите автомобиль на подъемнике (колеса не должны касаться земли).
6.   Затяните игольчатые клапаны А и С устройства PPMU.
7.   Отпустите контргайки игольчатых клапанов B и D устройства PPMU и затяните игольчатые клапа-

ны B и D.

8.   Запишите отображаемую величину давления.
9.   Опустите автомобиль.
10.  Прочитайте отображаемую величину давления.
11.  Сравните разницу между данной величиной давления и той, что была измерена в ходе выполне-

ния операции 9.



Изменение давления



Давление увеличилось:  Неисправность устройства PPMU



Давление не изменилось: Неисправность амортизатора (цилиндра)

12.  Затяните игольчатые клапаны A, C и E устройства PPMU заданным моментом.


Момент затяжки:  8,3 Н•м (0,85 кг-м)

13.  Отпустите игольчатые клапаны B и D устройства PPMU на 2 оборота и затяните контргайки

заданным моментом.



Момент затяжки:  20 Н•м (2,0 кг-м)

14.  Отверните редукционный клапан (А) манометра и стравите давление.

A

B

Внимание

Будьте осторожны! Из сливного отверстия (В) польется сильная струя масла.

15.  Убедитесь, что манометр показывает 0 МПа, и отсоедините его.

E

E — 22

E – ПОДВЕСКА

Проверка проходимости отверстия устройства PPMU

Процедура

Внимание

Очистите рабочую поверхность. При необходимости используйте паровую моечную установку.
Снимите защитный кожух устройства PPMU.

1.

Снимите колпачок с заправочного отверстия устройства PPMU.

2.

Присоедините манометр (специальный инструмент: KV40108000) (A) к заправочному отверстию

3.

устройства PPMU.

A

Внимание

Манометр должен быть вставлен плотно, до щелчка.
Отверните игольчатые клапаны A, C и E устройства PPMU приблизительно на 2 оборота

4.

A

E

C

D

B

5.   Поднимите автомобиль на подъемнике.
6.   Затяните игольчатые клапаны А, C и E устройства PPMU.
7.   Полностью опустите автомобиль.
