E – ПОДВЕСКА

5.  Отверните игольчатый клапан E устройства PPMU приблизительно на 2 оборота.

A

E

C

D

B

6.  Проверьте давление по приведенному ниже графику.

7.  Затяните игольчатый клапан Е устройства PPMU заданным моментом.


Момент затяжки: 8,3 Н•м (0,85 кг-м)

8.  Отверните редукционный клапан (А) манометра и стравите давление.

A

B

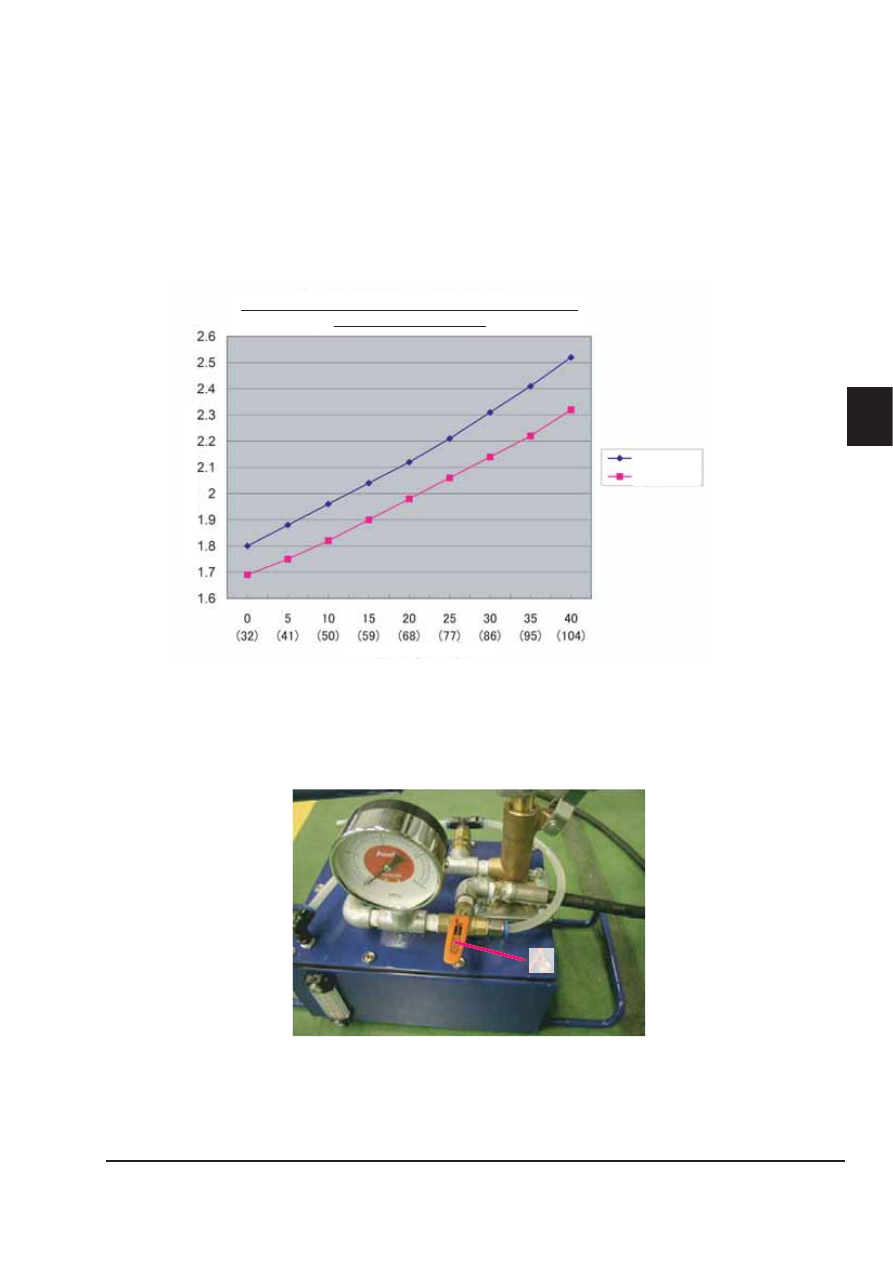

График зависимости давления масла от температуры

при поднятом автомобиле

Давление масла [МПа]

Температура масла C° (F°)

Кроме автомобилей
для стран Персидского
залива

Автомобили для стран
Персидского залива

E

E — 16

E – ПОДВЕСКА

Внимание

Будьте осторожны! Из сливного отверстия (В) польется сильная струя масла.

9.  Убедитесь, что манометр показывает 0 МПа.
10. Снимите манометр.
11.  Установите на место колпачок.
12.  Установите на место защитный кожух устройства PPMU.

Прокачка системы

Процедура

Предупреждение

Поскольку рабочее давление системы является очень высоким, перед началом работ необходи-



мо проверить состояние трубопроводов и соединений на предмет повреждений или утечек.
Утечки во время прокачки системы представляют большую опасность. Стравите давление из си-



стемы, и только после этого приступайте к замене неисправных деталей.

Внимание

Прежде чем приступить к работе, очистите поверхность вокруг заправочного отверстия и штуце-



ра для прокачки от грязи и глины.
Если прокачка системы выполнена недостаточно качественно, возможно падение давления. Вот



почему через день после выполнения работ необходимо проверить давление в системе.

Поднимите автомобиль на подъемнике.

1.

Снимите защитный кожух устройства PPMU.

2.

Снимите колпачок с заправочного отверстия устройства PPMU.

3.

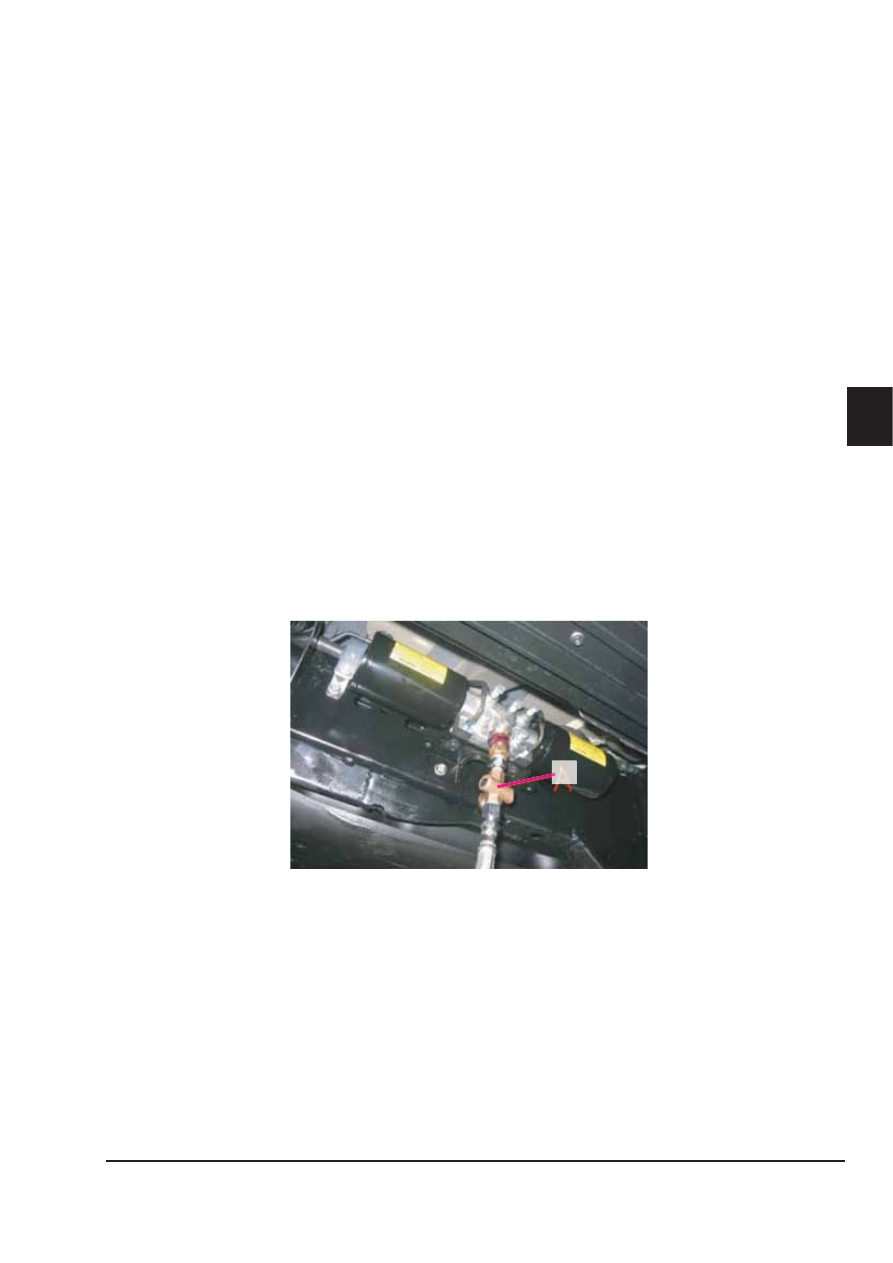

Присоедините масляный насос подвески (специальный инструмент: KV40108000) (A) к заправоч-

4.

ному отверстию устройства PPMU.

A

Внимание

Манометр должен быть вставлен плотно, до щелчка.

E

E — 17

E – ПОДВЕСКА

5.  Откройте редукционный клапан масляного насоса подвески.

Discharge valve

Внимание

Будьте осторожны! Из сливного отверстия польется сильная струя масла.

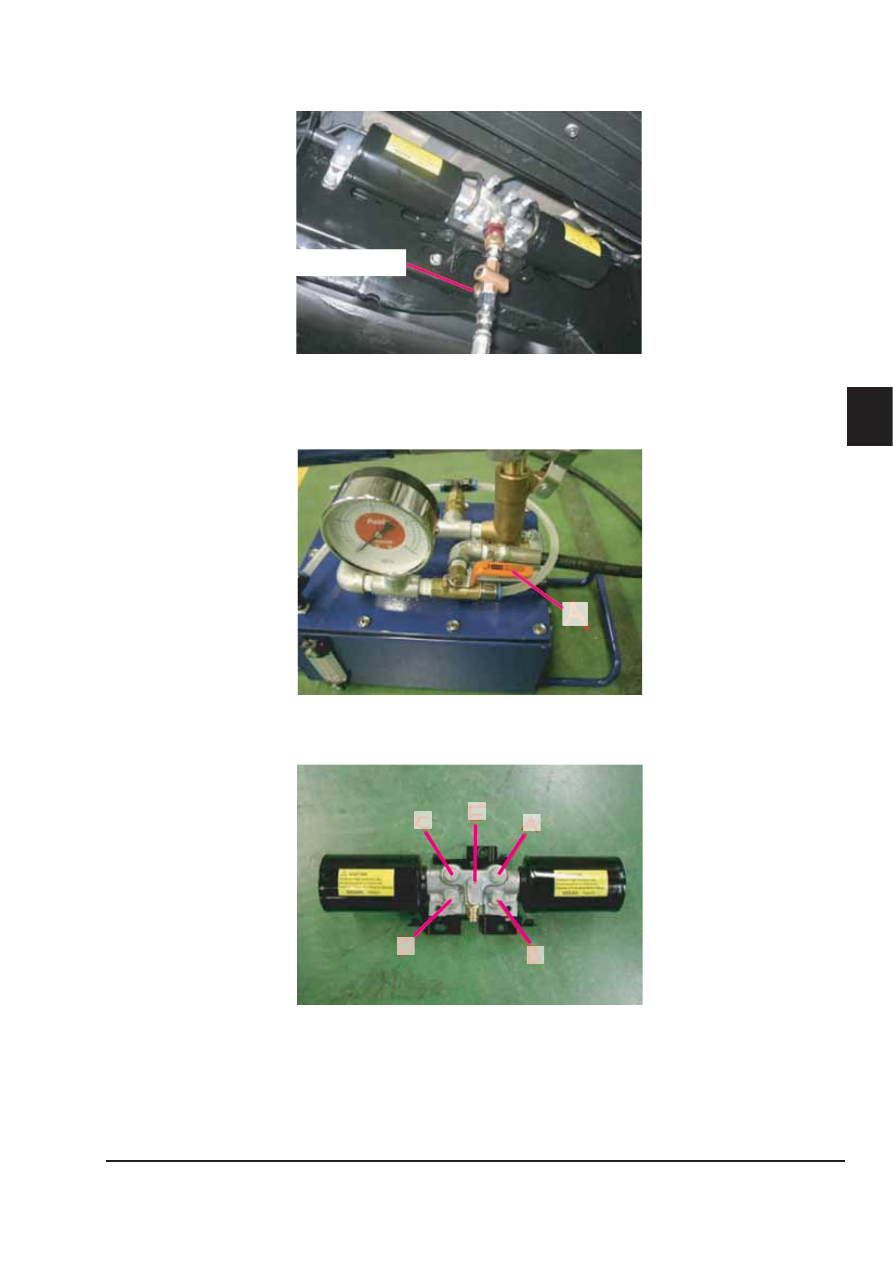

6.  Поверните рычаг клапана (A) масляного насоса подвески в положение, показанное на иллюстра-

ции.

A

7.  Во время заливки масла перекройте выпускной клапан масляного насоса (удаление воздуха из

шланга завершено).

8.   Отверните игольчатые клапаны A, C и E устройства PPMU приблизительно на 2 оборота.

A

E

C

D

B

9.  Наденьте на расположенный в верхней части заднего правого амортизатора штуцер шланг для

прокачки и залейте в амортизатор масло из специальной емкости, присоединенной к другому
концу шланга.

10. Во время заливки масла отверните штуцер для прокачки и выпустите воздух. После этого быстро

заверните штуцер.

Внимание

Следите за тем, чтобы уровень масла в насосе подвески не опускался более чем наполовину.

Редукционный

клапан

E

E — 18

E – ПОДВЕСКА

11.  Повторяйте операции с 9 по 10 до тех пор, пока из шланга не перестанут выходить пузырьки воз-

духа.

12.  Затяните штуцер для прокачки заданным моментом.
13.  Операции с 9 по 12 необходимо выполнить с амортизаторами других колес в следующем поряд-

ке: амортизатор правого заднего колеса (нижний штуцер)



>> амортизатор правого переднего колеса (верхний и нижний штуцер) >> амортизатор левого
заднего колеса (верхний и нижний штуцер) >> амортизатор левого переднего колеса (верхний и
нижний штуцер).

14.  Повторите операции с 9 по 13 (во второй раз).
15.  Залейте масло в систему в соответствии с приведенным графиком.

16.  Затяните игольчатые клапаны A, C и E устройства PPMU заданным моментом.


Момент затяжки: 8,3 Н•м (0,85 кг-м)

17.  Поверните рычаг клапана (A) масляного насоса подвески в положение, показанное на иллюстра-

ции.



Убедитесь, что манометр показывает 0 МПа.

A

18.  Снимите шланг с масляного насоса подвески.
19.  Установите колпачок на штуцер масляного насоса подвески.
20.  Установите на место защитный кожух устройства PPMU.

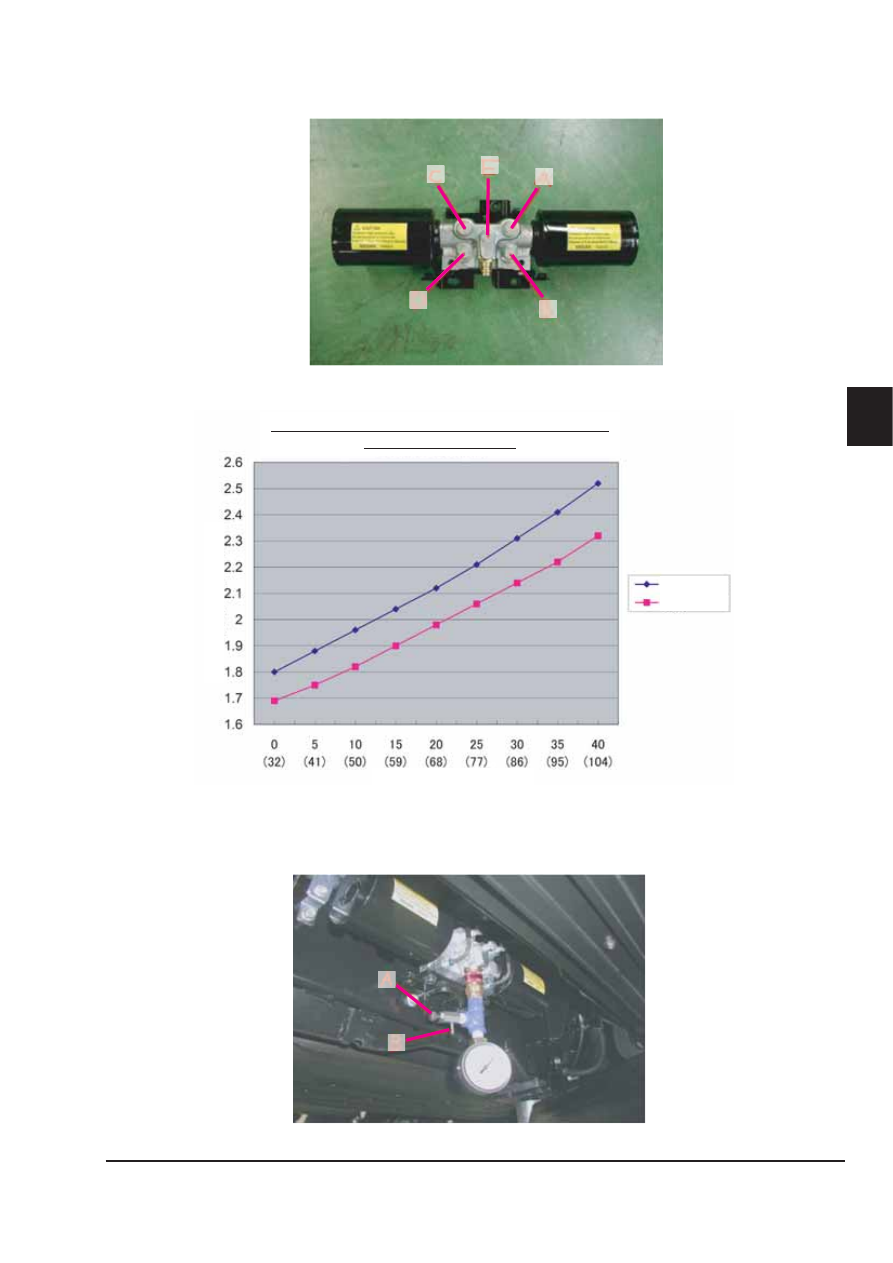

Температура масла C

О

 (F

О

)

Давление масла [МПа]

График зависимости давления масла от температуры

при поднятом автомобиле

Кроме автомобилей
для стран Персидского
залива

Автомобили для стран
Персидского залива
