Гидравлическая система стабилизации кузова (HBCS)

Система, включающая в себя четыре амортизатора и двухканальный гидравлический контур, по-



•

вышает устойчивость автомобиля при прохождении поворотов и движении по бездорожью.

[Функции]

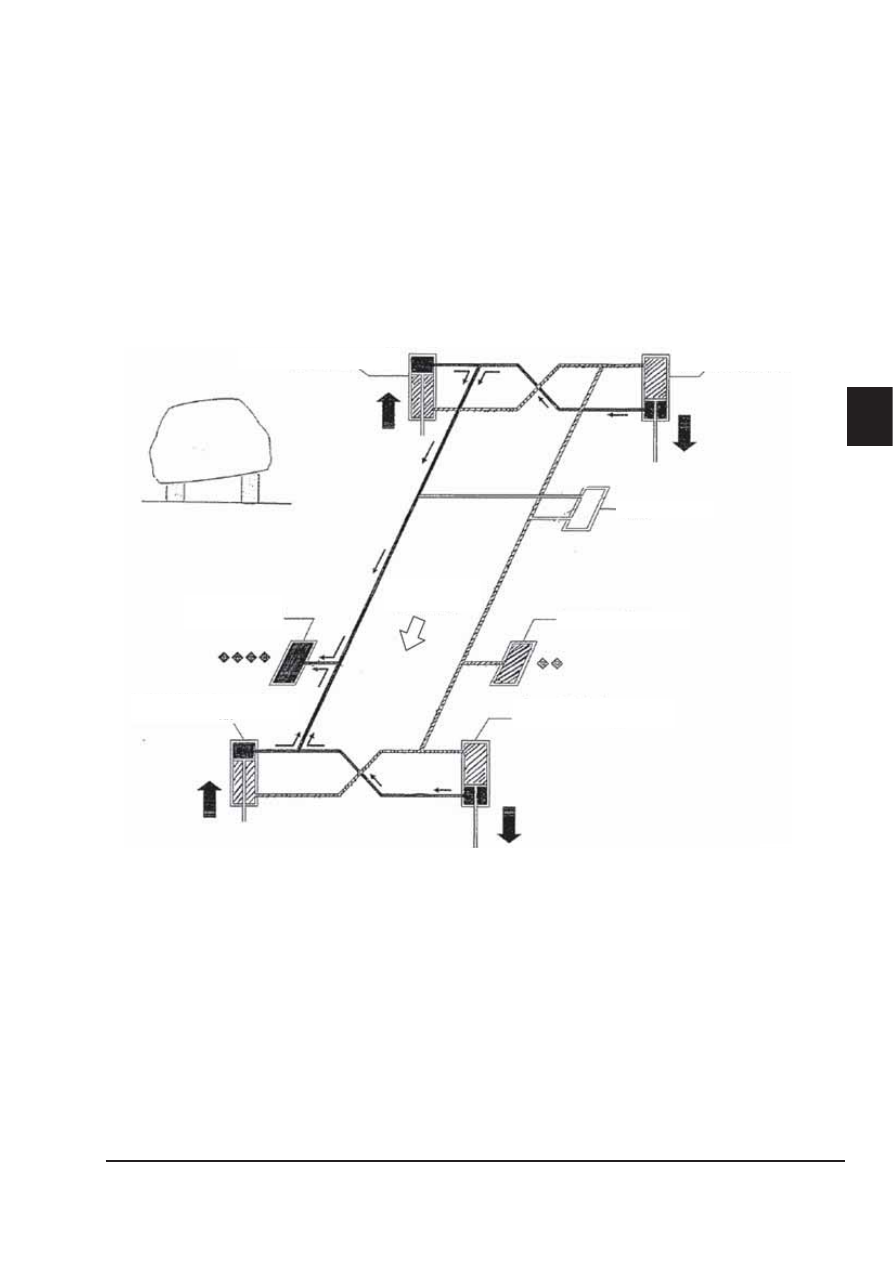

Прохождение поворота (происходит сжатие амортизаторов, расположенных дальше от
центра поворота)

При сжатии амортизаторов, расположенных дальше от центра поворота, масло по трубопрово-



•

дам поступает в гидроаккумулятор. Под действием упругого элемента, наполненного азотом,
давление масла повышается. В то же время в связи с растяжением амортизаторов, расположен-
ных ближе к центру поворота, к ним происходит отток масла из гидроаккумулятора.

Y

E

Правый

гидроаккумулятор

Передний правый амортизатор

Левый гидроаккумулятор

Передний левый амортизатор

Устройство PPMU

Задний правый амортизатор

Задний левый амортизатор

Передняя сторона

автомобиля

E

E — 12

E – ПОДВЕСКА

Движение по пересеченной местности

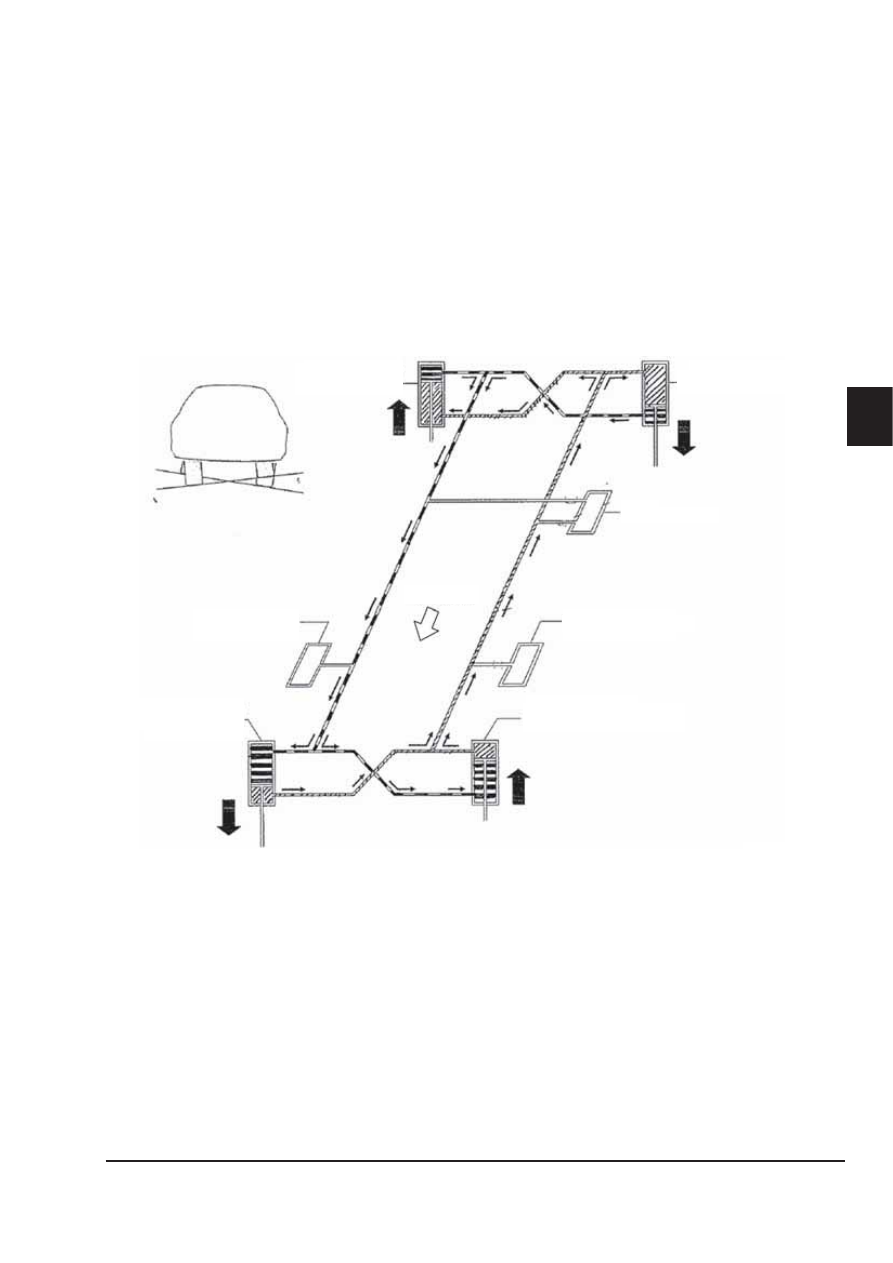

(Условия работы:

Передний правый амортизатор = сжатие / передний левый амортизатор =









растяжение / задний правый амортизатор = растяжение / задний правый





  амортизатор

=

сжатие

Масло из каждого из амортизаторов проходит через остальные амортизаторы, минуя гидроаккуму-
лятор, поэтому давление масла в системе остается постоянным. При сжатии одного амортизатора,
масло поступает в верхнюю часть другого амортизатора, испытывающего растяжение. Ход послед-
него амортизатора при этом увеличивается, обеспечивая хороший контакт соответствующего коле-
са с грунтом.

Правый

гидроаккумулятор

Передняя сторона

автомобиля

Передний правый

амортизатор

Левый гидроаккумулятор

Передний левый амортизатор

Устройство PPMU

Задний правый

амортизатор

Задний левый амортизатор

E

E — 13

E – ПОДВЕСКА

ПРОВЕРКА

Слив масла

Процедура

Внимание!

Очистите рабочую поверхность. При необходимости используйте паровую моечную установку.

Поднимите автомобиль на подъемнике.

1.

Снимите защитный кожух устройства PPMU.

2.

Снимите колпачок с заправочного отверстия устройства PPMU.

3.

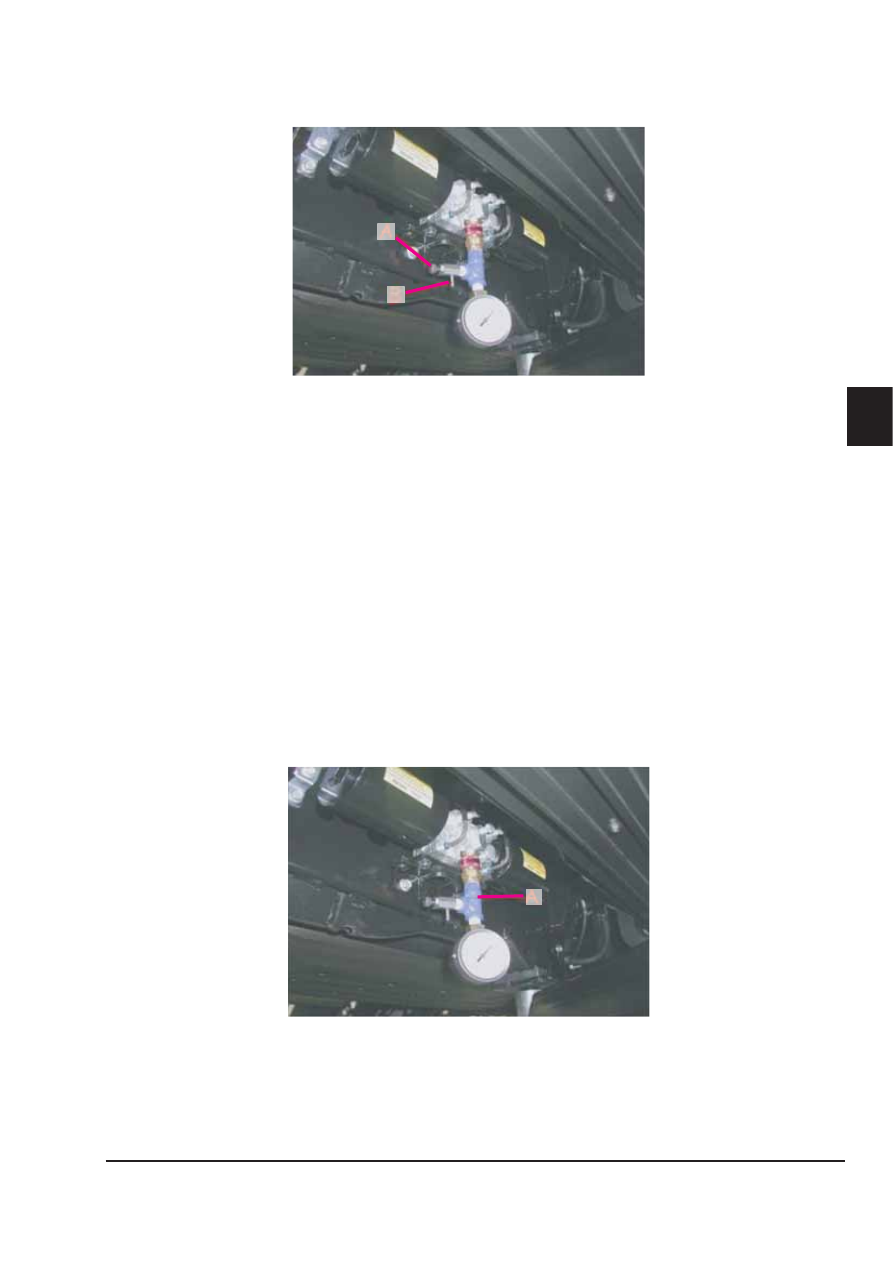

Присоедините манометр (специальный инструмент: KV40108000) (A) к заправочному отверстию

4.

устройства PPMU.

A

Внимание!

Манометр должен быть вставлен плотно, до щелчка.

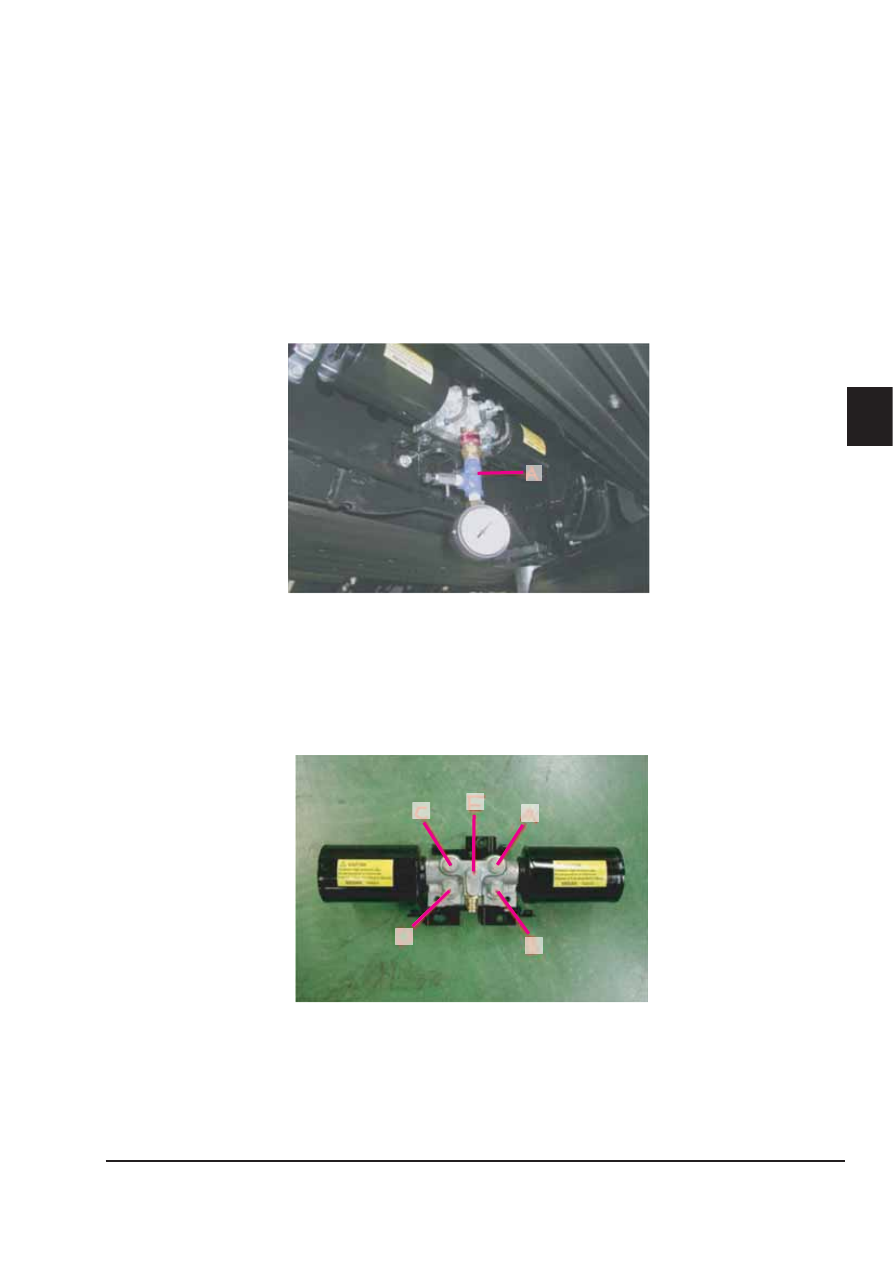

Отверните игольчатые клапаны A, C и E устройства PPMU приблизительно на 2 оборота.

5.

A

E

C

D

B

E

E — 14

E – ПОДВЕСКА

6.  Отверните редукционный клапан (А) манометра и стравите давление.

A

B

Предупреждение

Будьте осторожны! Из сливного отверстия (В) польется сильная струя масла.

7.  Убедитесь, что манометр показывает 0 МПа.
8.  Затяните игольчатые клапаны устройства PPMU заданным моментом.

Момент затяжки: 8,3 Н•м (0,85 кг-м)

Проверка давления в системе

Процедура

Предупреждение

Очистите рабочую поверхность. При необходимости используйте паровую моечную установку.

Поднимите автомобиль на подъемнике.

1.

Снимите защитный кожух устройства PPMU.

2.

Снимите колпачок с заправочного отверстия устройства PPMU.

3.

Присоедините манометр (специальный инструмент: KV40108000) (A) к заправочному отверстию

4.

устройства PPMU.

A

Предупреждение

Манометр должен быть вставлен плотно, до щелчка.
